В современных условиях, когда высокий темп производства работ требует проведения быстрых технологических операций, невозможно представить крупный промышленный объект без грузоподъемного оборудования. Оно имеет уникальные технологические параметры, позволяющие выполнять различные подъемно-транспортные работы. Специальные подъемные машины используются для транспортировки крупногабаритных грузов, расплавленного металла, воспламеняющихся веществ и монтажа крупных, монолитных конструкций.

Грейферный кран

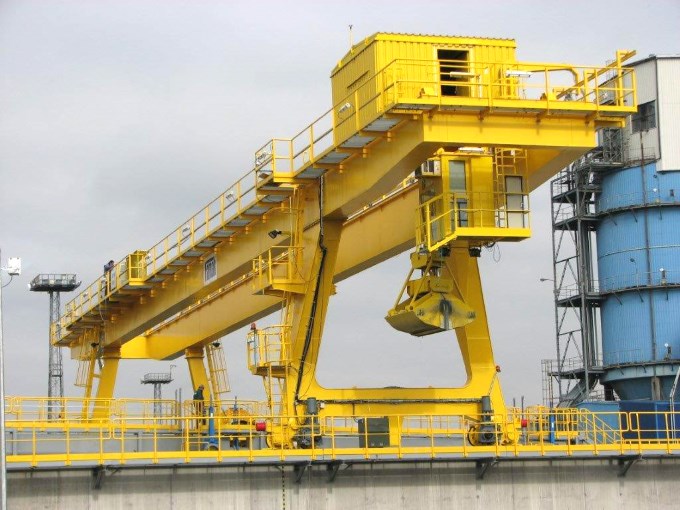

Грейферные краны относятся к классу мостовых кранов. Их основная работа- подъем и транспортирование сыпучего сырья, кусковых материалов, а также штучных габаритных конструкций. Такие механизмы широко применяются для работы в промышленных цехах, как внутри помещения, так и на открытых эстакадах.

Устройство

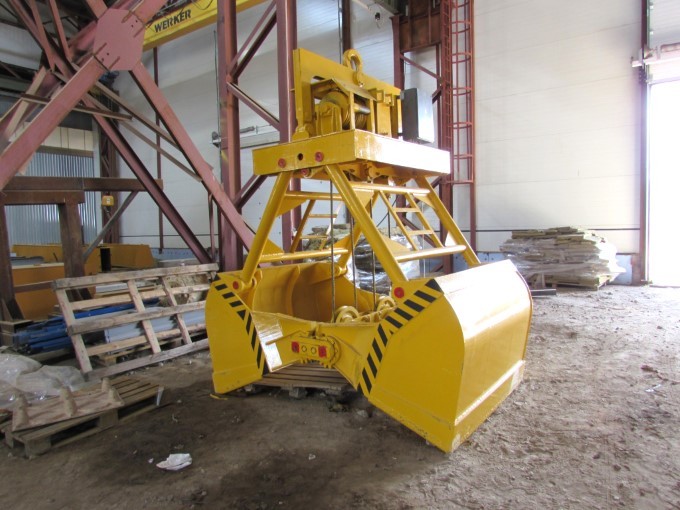

Грузозахватный орган грейферного крана представляет собой челюсти, предназначенные для зачерпывания. В процессе работы челюсти размыкаются и смыкаются. Устройство челюстей грейфера представляет собой две вертикальные стенки и днище, образующие обособленную емкость, в которой происходит подъем и перенос материала. Челюсти имеют шарнирное присоединение с несущей тяговой траверсой, что позволяет управлять ими с помощью поддерживающего и замыкающего канатов. Грейферные лебедки обеспечивают натяжение канатов и их регулирование их скоростей.

Грейферный кран устройство

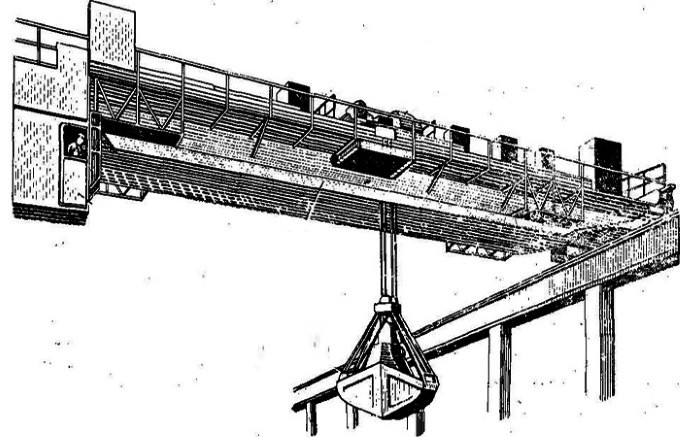

Грейферные краны устроены также, как мостовые. Рабочий механизм закреплен на подвижной металлической конструкции. При поперечном разрезе она представляет собой П-образную балку, поэтому ее принято называть мост, или подкрановая балка. Тележки, перемещаемые по рельсам или поясам подкрановой балки, предназначены для подъема и перевозки грузов вдоль пролета. Для обеспечения движения тележки снабжены специальными ходовыми колесами-роликами. Диаметр и частота вращения каждого ролика различны, пропорционально максимальному и минимальному радиусу.

Назначение

Грейферные краны, благодаря специфическому устройству грузозахватного приспособления, предназначены для транспортировки труднозачерпываемых типов груза. Зачерпывающая способность грейфера устанавливается на стадии проектирования и испытания машины. Фактическая зачерпывающая способность, то есть масса груза, связана с несколькими параметрами:

  • насыпная плотность материала;
  • ширина челюстей и расстояние между режущими кромками;
  • податливость груза внедрению грейфера;
  • коэффициент уплотнения материала.

Грейфер

Для определения зачерпывающей способности грейфера используются данные ГОСТ 24599-87 Грейферы канатные для навалочных грузов. В стандарте также определены основные транспортируемые материалы:

  • песок сухой тяжелый;
  • свинцовый и железорудный концентрат;
  • уголь;
  • гипс кусковый;
  • глинозем;
  • зерно пшеницы;
  • каменноугольный кокс;
  • порошкообразный апатит.

Свойства сырья, такие как плотность, твердость, величина фракций или кусков влияют на производительность крана, поскольку имеют разное сопротивление, требующее корректировки усилий и способов управления зачерпыванием. Например, при сильном натяжении поддерживающих канатов невозможно перемещение верхней траверсы. Вследствие этого машина зачерпывает небольшой объем материала.

Принцип работы

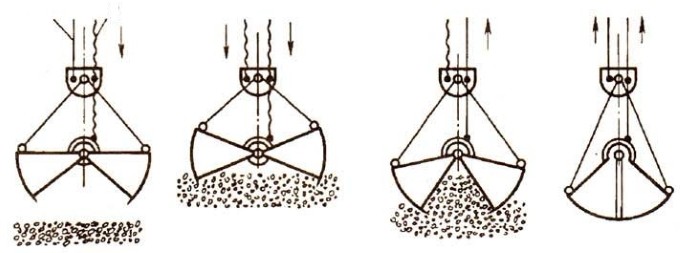

Принцип работы агрегата связан с последовательностью циклических операций. Расстояние между режущими кромками стенок, образующих челюсти грейфера, обозначается символом L. Раскрытый ковш, при наибольшем значении L, опускается на груз. Замыкающий канат приводит в действие траверсы, которые сближаются по определенной траектории, преодолевая при этом сопротивление груза. С его помощью происходит запасовка материала грейфером. Подъем груженого ковша выполняется поддерживающим канатом и начинается после того, как происходит полное замыкание стенок устройства. Затем механизмы перемещают закрытый грейфер на определенное место для разгрузки. После раскрытия челюстей материал высыпается из емкости под действием сил собственного веса.

Принцип работы грейфера

Кран с грейфером управляется грейферной лебедкой. Она обеспечивает скорость замыкающих и поддерживающих канатов. Конструкция лебедки представлена блоками, связывающими двигатель и барабан. В процессе зачерпывания груза лебедка направляет замыкающий канат, перемещая его в верхнее положение. При этом лебедка регулирует натяжение поддерживающего каната, которое не должно препятствовать проникновению ковша в материал и зачерпыванию.

Классификация

В зависимости от устройства грузоподъемного механизма грейферные краны имеют разную конструкцию:

  1. Канатные грейферные установки. Раскрытие и закрытие ковша происходит с помощью замыкающих и поддерживающих канатов. Различают одноканатные, двухканатные и четырехканатные грейферные краны. Более целесообразным считается использование четырехканатных агрегатов, которые имеют парное сцепление обоих видов строп. Такое устройство позволяет создать максимальное закрытие ковша, за счет специальных систем полиспаста. Они предназначены для транспортировки грузов объемом от 0,4 до 16 м3.
  2. Моторные грейферные краны. Грузозахватный орган состоит из нескольких частей и приводится в действие с помощью кранового электрического привода. Приспособление передает сигнал на барабан и систему полиспаста, обеспечивающих открывание и закрывание ковша. Такой образец наиболее ремонтопригоден.
  3. Гидравлический кран. Работа машины обеспечивается гидравлической аппаратуройгидроцилиндрами и гидростанцией. Они могут применяться для влажных грузов, имеющих высокую плотность.

Грейфер моторный

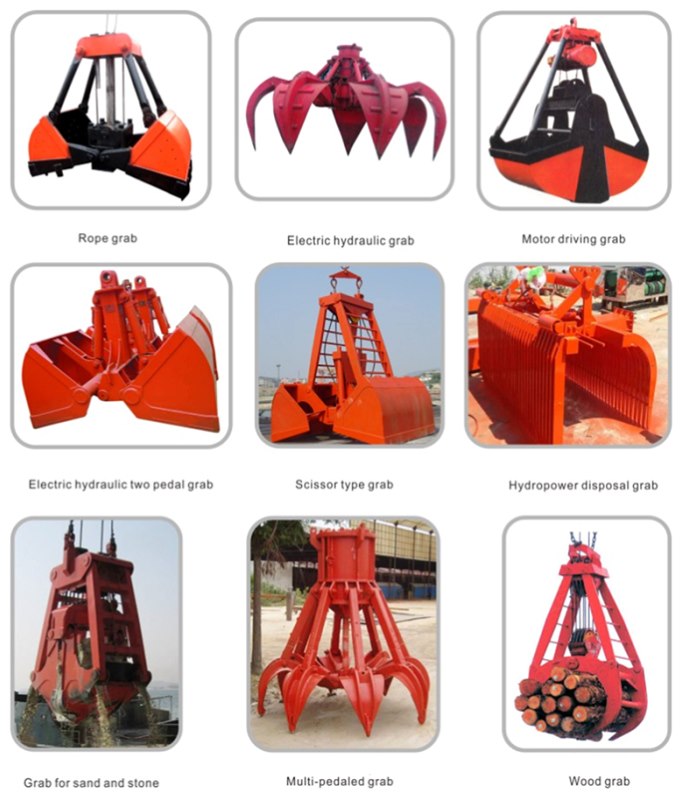

Современный вид грузозахватного органа также приобрел ряд модификации для удобства работы с различными материалами:

  1. Для сыпучего сырья грузоподъемное оборудование представляет собой двухчелюстной объемный ковш.
  2. Для транспортировки круглых лесоматериалов применяются захваты-клещи. Их может быть два или четыре. Удлиненное тяговое устройство предназначено выполнения для влажной и термической обработки древесины.
  3. Многочелюстные грейферы для металла. В зависимости от объема выполняемых работ может быть 4-8 челюстей разного вида. Обладают высокой грузоподъемностью. Такая модификация часто дополнена электромагнитным устройством для эффективной транспортировки металлических конструкций. Грузоподъемный электромагнит представлен литым корпусом из стали с высоким показателем магнитной проницаемости. С корпусом крана магнит соединен сваркой или болтами.
  4. Грейферные краны с уменьшенной высотой. Их применение целесообразно для эксплуатации в условиях ограниченного пространства, например в промышленном цехе. Их конструкция облегчена за счет отсутствия траверс. При этом такие агрегаты обладают небольшой массой, зачерпывающей способностью в среднем до 0,6 м3.
  5. Грейферы для крановых установок. Они отличаются компактными размерами, небольшой массой и многофункциональностью. Существуют различные конфигурации и формы приспособлений, как для работы с металлом и деревом, так и для песка.

Виды грейферов

Грейферные краны предназначены для работы с тяжелыми грузами. Их основная особенность в строении грузозахватного органа, который представляет из себя объемный ковш для подъема и переноса сыпучих материалов.  Модификации грейферных кранов различны, в зависимости от выполняемого объема и типов работ. Производители обращают внимание на многофункциональность технологических процессов, выполняемых с помощью таких грузоподъемных машин. Поэтому заводы-производители готовы изготавливать комплектующие для грейферных кранов по заданным техническим условиям. Высокая производительность и эффективность этого оборудования определяет его популярность на промышленных производствах.
