Мостовой однобалочный кран – грузоподъемная конструкция, предназначенная для перемещения негабаритных грузов по 3 осям. Этот механизм применяется на строительных площадках, в производственных цехах, крупных складах, доках и ангарах. Средняя стоимость кранов на территории России составляет 2000 USD.

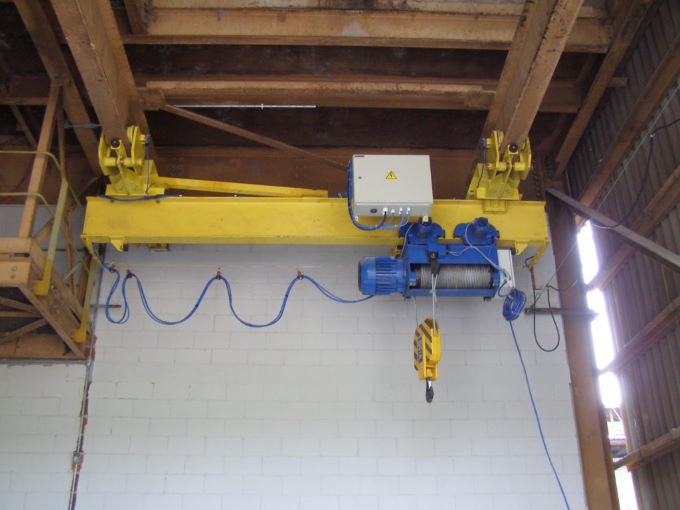

Однобалочный мостовой кран

Технические характеристики и описание

Мостовые однобалочные краны предназначены для работы в 3-х взаимно перпендикулярных плоскостях. Эти устройства способны поднимать объекты весом до 320 т. Перемещение груза может осуществляться как вдоль самого крана, так и вдоль рабочей зоны.

Мостовые краны-балки обладают следующими преимуществами:

  1. Высокая прочность и долговечность конструкции.
  2. Подъемный механизм можно использовать в местах с повышенной сейсмоактивностью.
  3. Высокая скорость транспортировки малогабаритных объектов.

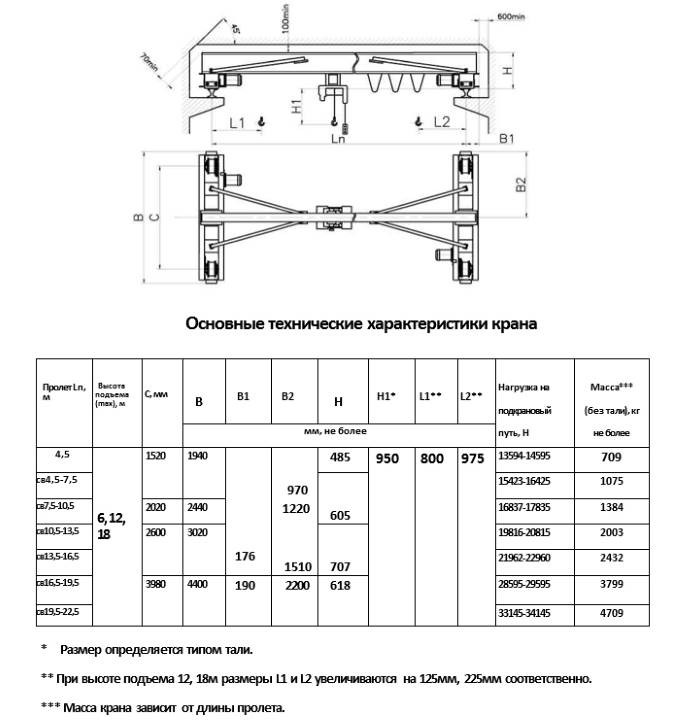

Технические характеристики

Мостовые краны-балки используются для следующих операций:

  1. Проведение разовых или периодических грузоподъемных работ при отсутствии подвода тока.
  2. Перемещение грузов на открытом пространстве или внутри небольших помещений закрытого типа.
  3. Выполнение работ по транспортировке насыпных грузов.
  4. Перемещение и подъем объектов, обладающих магнитным свойствами.

При эксплуатации мостовых устройств учитываются следующие технические параметры однобалочных кранов:

  1. Подъем – 0,1–0,3 м/c.
  2. Перемещение моста – 0,1–2,5 м/с.
  3. Передвижение при наличии грейфера – 0,1–0,8 м/с.
  4. Ход тележки – 1– 0,8 м/с.

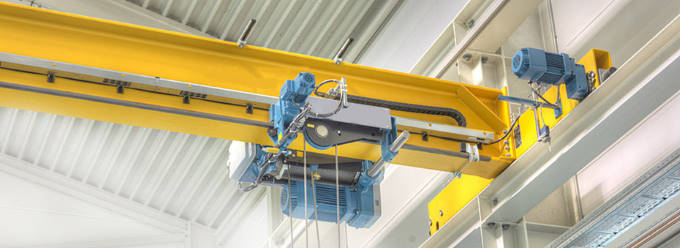

Преимущества однобалочного мостового крана

Общие требования к производству, хранению, приемке и транспортировке мостовых кранов-балок указаны в ГОСТ 27584-88. Технические параметры для электрических однобалочных конструкций общего назначения содержатся в ГОСТ 25711-83, для мостовых подвесных кранов – в ГОСТ 7890-93.

Устройство и принцип работы

Однобалочный мостовой кран состоит из следующих элементов:

  1. Балка из стали. Она увеличивает показатели прочности и устойчивости грузоподъемного оборудования. Балка может иметь коробчатую или двутавровую форму.
  2. Грузовые тележки, монтируемые на раму. В них содержится груз в процессе транспортировки. Тележки оснащаются ходовыми колесами, электродвигателем, кареткой, канатным барабаном, редуктором с зубчатой передачей и тормозным механизмом. Соединяясь с балкой, они образуют мост.
  3. Крановые рельсы (пути). По ним перемещается мостовая балка. Рельсы изготавливаются из стали.
  4. Ручная или электрическая таль, зафиксированная на раме. Она выполняет основную грузоподъемную функцию в мостовом кране. Таль перемещается вдоль пролета крана на тележке или стационарно.
  5. Система управления краном. Она включает в себя контроллеры, реле управления и магнитные пускатели. Элементы системы управления подключаются к раме с грузовой тележкой.
  6. Кабели или троллейные шины, предназначенные для питания крана-балки от электрической сети.
  7. Крюк с автоматической защелкой. Он является основным грузозахватным приспособлением.

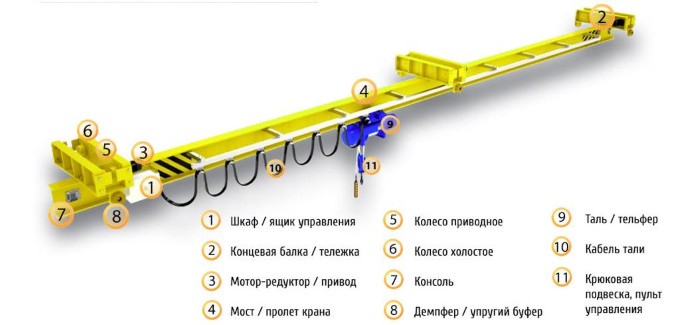

Устройство крана мостового

Если грузоподъемность однобалочного крана составляет свыше 12,5 т, то его конструкция оснащается 2 подъемными приспособлениями: для поднятия тяжелых грузов и транспортировки малогабаритных объектов.

Во время работы мостовых подъемников нагрузка от несущих конструкций крана-балки приходится на крановый путь. После подачи сигнала на блок управления балка начинает двигаться по рельсам. Ходовая тележка будет двигаться непосредственно по балке. Чтобы повысить функциональность грузоподъемного оборудования, используют дополнительные навесные приспособления: лебедки, грейферы или электромагниты.

Управление однобалочным устройством производится машинистом с кабины, установленной ниже уровня моста. В ней располагается шкаф с электрическим компонентами и блоки управления грузоподъемным механизмом. Для предотвращения скольжения на пол кабины стелется коврик. При отсутствии кабины машиниста управления краном осуществляется дистанционно, при помощи пульта. Оператор в этом случае находится в производственном цехе.

Виды однобалочных кранов и их особенности

Существует 2 основных разновидности мостовых однобалочных кранов:

  1. Подвесные. Грузоподъемная конструкция крепится на полки, установленные на крановые пути. Подвесные мостовые однобалочные краны могут иметь 2 или 3 пролета. Их преимуществом являются небольшие габариты. Подвесные механизмы можно установить на стыковки с другими подвесными линиями. Их подрельсовые пути можно разместить на крышах зданий или стенах.
  2. Опорные. Их устройство отличается тем, что рельсовые пути располагаются на поверхности, по которой проходит вся мостовая система. Эта конструкция позволяет создать дополнительную опору, что увеличивает площадь пространства для перемещения грузов и высоту их подъема.

Подвесная кран-балка

Существует отдельная классификация мостовых кранов-балок по грузоподъемности:

  1. I категория: грузоподъемность до 5 т.
  2. II категория: грузоподъемность от 6 до 50 т.
  3. III категория: грузоподъемность от 51 до 320 т.

По способу перемещения выделяют следующие виды однобалочных кранов:

  1. Радиальные. Подъемный механизм вращается вокруг платформы, закрепленной в центре производственного цеха, по кольцевому рельсу.
  2. Хоровые. Имеют схожий принцип вращения с радиальными моделями. При этом радиус их вращения не изменяется.
  3. Поворотные. Отличаются автономностью. Их вращение ограничивается протяженностью крановых путей.
  4. Кольцевые. Грузоподъемные механизмы могут перемещаться по рельсам с разным диаметром.

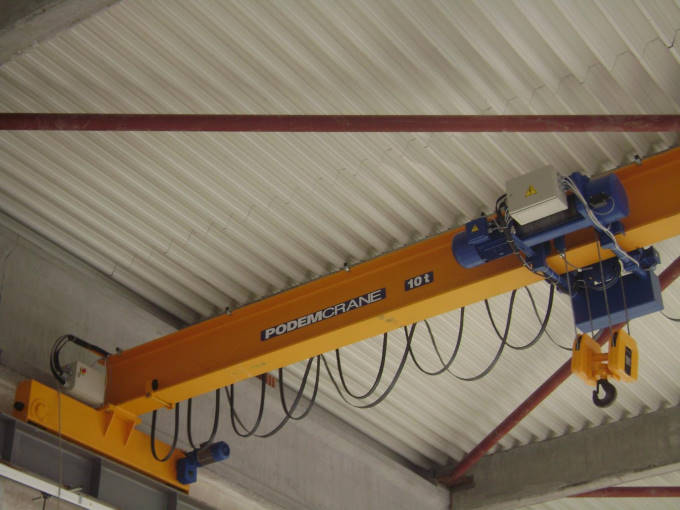

Опорный мостовой кран

Также существует классификация по типу привода. Мостовые однобалочные краны выпускается с ручным и электрическим приводом. В моделях с ручным приводом в качестве основного грузоподъемного механизма используются тали червячного типа. Они используется для транспортировки небольших грузов. Модели с электроприводом применяются для подъема тяжелых объектов. Передвижение однобалочной конструкции осуществляется посредством 4-х электромоторов.

Монтаж

Существуют следующие способы монтажа мостового однобалочного крана:

  1. Поэлементный. Узлы мостового механизма собирается на подкрановых путях.
  2. Укрупненная сборка. Крупные блоки элементов собираются на земле и поднимаются на фиксированную высоту. Это вариант сборки применяется для электрооборудования.
  3. Полноблочный. Этот способ монтажа осуществляется на полу. Мостовая конструкция собирается полностью, после этого выполняется ее монтаж.

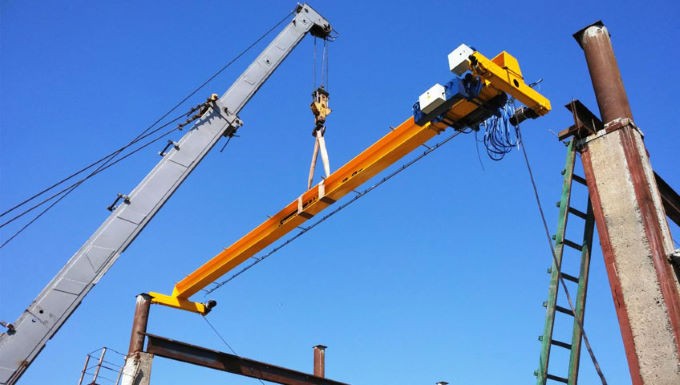

Одномоментный способ монтажа

Перед демонтажем крана-балки необходимо определить, подлежит ли он утилизации. Если устройство будет утилизироваться, то с него необходимо снять подкрановую балку, кабеля для подачи электроэнергии, электромотор и тросы. Элементы, выполненные и металла, нужно отправить на металлолом.

Если устройство не будет утилизироваться, то его необходимо перенести в нерабочее помещение и отсоединить ходовые механизмы. Для повторной сборки однобалочный кран необходимо перевести обратно на рабочую площадку.

Транспортировка разобранного мостового крана осуществляется при помощи железнодорожных платформ. Крупногабаритные устройства перевозятся 2–3 секциями. Отдельно транспортируются рамы и подъемные элементы. Если устройство имеет невысокую грузоподъемность, то его можно транспортировать в собранном виде.
