Кран мостовой представляет собой грузоподъёмное оборудование, которое активно используется на производственных предприятиях, складах, строительных площадках. Транспортировка материалов выполняется за счёт перемещения их по подкрановому пути. В промышленности применяются модели с широким диапазоном характеристик. Выбор определяется особенностями сферы использования и параметрами грузов.

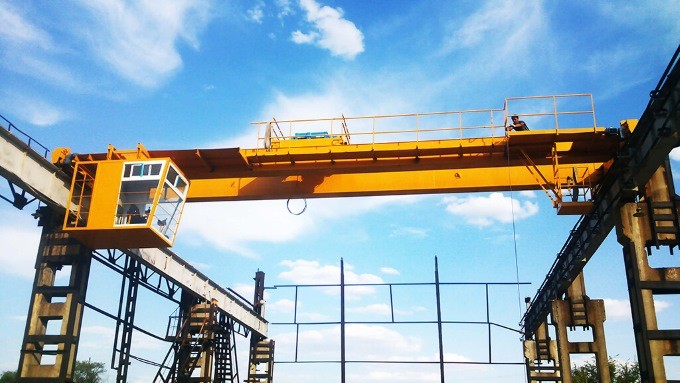

Мостовой кран

Общие сведения

Важная особенность кранов мостового типа – работа в трёх взаимно перпендикулярных направлениях. Груз может подниматься, двигается отдельно тележка или вся несущая конструкция. Выпускаются модели серийного исполнения, способные поднимать от 5 до 200 т и более. Рекомендуется выбирать оборудование с 20 % запасом производительности, чтобы исключить вероятность работы с перегрузом и повышенным износом узлов и механизмов вне зависимости от сложившейся производственной ситуации.

В ходе эксплуатации важно учитывать скоростные характеристики техники:

  • подъём – 0,1‑0,3 м/с;
  • перемещение моста – до 2,5 м/с;
  • передвижение с грейфером – до 0,8 м/с;
  • ход тележки – до 0,8 м/с

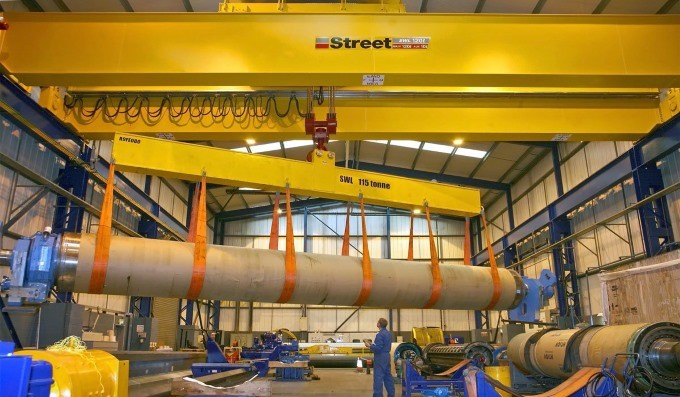

Работа мостового крана

Управление мостовым краном в зависимости от характера выполняемых работ может производиться машинистом с кабины, с помощью пульта (оператор при этом будет находиться в цехе) или дистанционно.

Классификация мостовых кранов

В соответствии с требованиями ГОСТ все представленные на рынке модели делят на устройства общего и узкопрофильного назначения. Специализированные механизмы отличаются тем, что в их комплектацию включены захваты узкой направленности. К примеру, при работе с металлоломом используются магнитные мостовые краны, с сыпучими материалами — грейферы. Общепромышленные модели оснащаются крюком с автоматической защёлкой, что позволяет использовать их для перемещения грузов на стропилах.

Отдельные виды мостовых кранов разрабатываются для эксплуатации в определённых отраслях производства с учётом особенностей поставленных задач, условий работы. Такую технику выпускают, к примеру, для металлургических предприятий. Они отличаются способностью выдерживать длительную эксплуатацию в условиях воздействия агрессивных сред, высоких температур, оснащаются специальными захватами (ковочными, литейными, для работы со слитками).

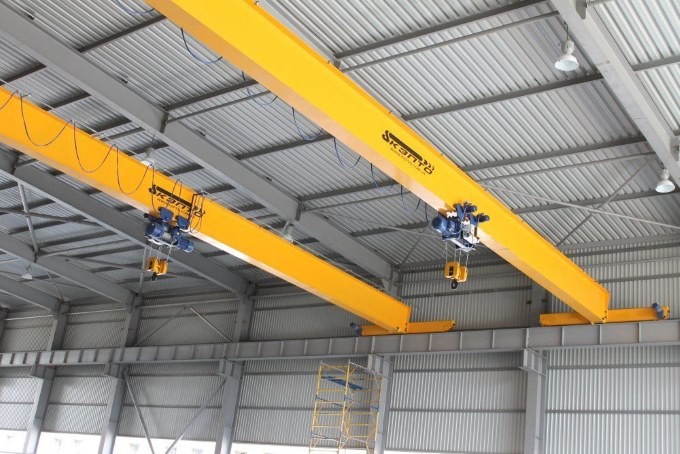

Однобалочный мостовой кран

Также бывают однобалочные мостовые краны и двухбалочные. Если мост состоит из одной балки, грузоподъёмное оборудование отличается сравнительно небольшим весом. Но это отрицательно сказывается на их грузоподъёмности: она не превысит 10 т. При этом возможна комплектация дополнительной консольной тележкой, что расширит сферу применения оборудования.

Двухбалочные модели допускает использование не только стандартной грузовой тележки, но и дополнительных навесных механизмов. За счёт этого увеличивается сфера использования техники, расширяются возможности управления за счёт применения дистанционных пультов. Это мощные мостовые краны, активно задействованные на производственных предприятиях различных отраслей промышленности.

По конструкции

В зависимости от способа установки металлоконструкций на крановом пути различают подвесные и опорные модификации оборудования. В первом случае крепление выполняется на нижний, а во втором случае – на верхний горизонтальный пояс пролётной балки.

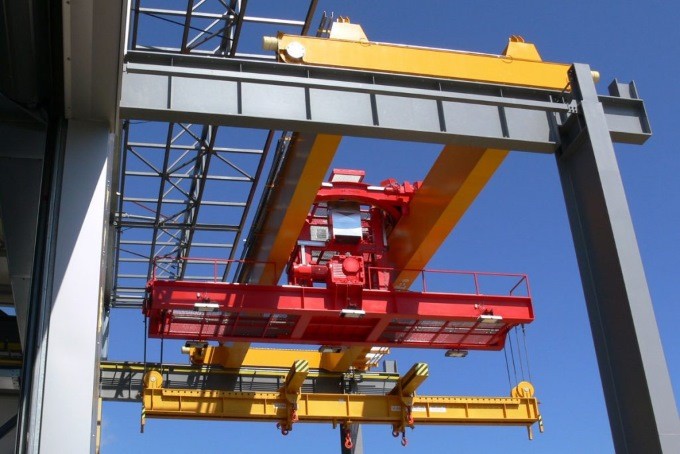

Двухбалочный мостовой кран

Важным преимуществом подвесных механизмов является сравнительно невысокая стоимость и простота монтажных работ. Но грузоподъёмность таких механизмов не превышает 8 т. Конструкции отличаются небольшой высотностью, что позволяет увеличить рабочую зону в сравнении с опорными аналогами, имеющими большую производительность (до 500 т).

По способу перемещения

Мостовые модели стандартного исполнения перемещаются в ходе выполнения работ по параллельным путям. Но конструкция мостовых кранов позволяет использовать их в модификации, учитывающей особенности технологического процесса, характер размещения производственного оборудования. Для решения специализированных задач возможна установка грузоподъёмной техники со следующими принципами перемещения.

  • Радиальным. Механизм подъёма на балке сможет вращаться вокруг площадки, которая жёстко закреплена в центре цеха, по кольцевому рельсу.
  • Поворотным. Работы в отличие от предыдущего варианта могут выполняться в любой точке, ограничения в передвижениях связаны только с протяжённостью проложенных подкрановых путей.
  • Хордовым с меньшей площадью обслуживания в сравнении с радиальным. Из-за особенностей конструкции радиус вращения при этом останется неизменным.
  • Кольцевым с передвижением механизмов по рельсам разного диаметра. Конструкция в этом варианте несколько усложняется из-за необходимости использования ходовых колёс, отличающихся между собой по размеру во избежание проскальзывания.

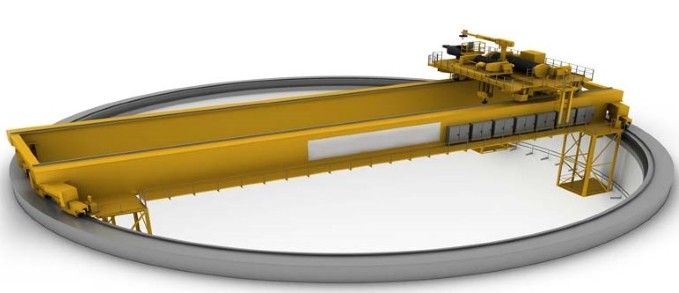

Кольцевой мостовой кран

По грузоподъемности

Грузоподъемность мостовых кранов – одна из основных характеристик техники. Наибольшее распространение получили модели, у которых этот параметр составляет 1‑50 т. В большинстве случаев для промышленного использования этого достаточно. Для выполнения узкопрофильных задач задействуют технику грузоподъёмностью до 500 т (к примеру, для монтажа турбины гидроэлектростанции).

По типу привода

Выпускаются мостовые модели с ручным и электроприводом. В первом случае в качестве основного рабочего механизма для передвижения применяются тали червячного типа. Это оптимальный вариант при необходимости регулярной работы с небольшими грузами в ходе сборочных или ремонтных работ на машиностроительных предприятиях.

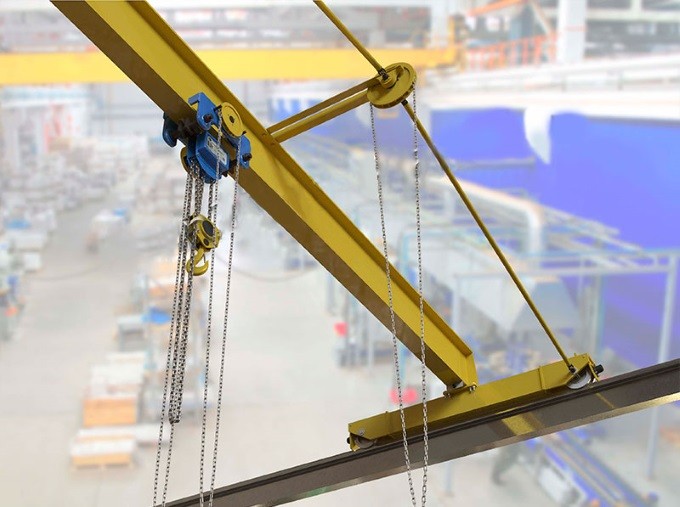

Мостовой кран с ручным приводом

Электрический привод для мостового крана используется чаще, так как позволяет успешно работать с грузами высокой тоннажности без физических усилий со стороны оператора. Для передвижения конструкций используется до 4 электродвигателей (зависимости от требований к производительности). Для передачи вращения на колёса задействуют только редуктор или его комбинацию с трансмиссией.

Общее устройство мостового крана

В состав конструкции мостового крана входят следующие основные узлы.

  • Поперечные и продольные стальные балки, соединённые сваркой в жёсткую конструкцию. Для массивных моделей мостового кранового оборудования данный узел может быть выполнен в виде мощных решётчатых ферм в комплекте со сплошной балкой.
  • Мост крана с ходовыми колёсами. Он представляет собой металлическую конструкцию, предназначенную для того, чтобы по ней перемещалась тележка, поднимающая и опускающая грузы. Чаще всего материалом её изготовления является сталь 3.
  • Грузовая тележка с ведущими и ведомыми колёсными группами на раме. В её комплектацию входит электромотор, каретка, канатный барабан, редуктор, тормоз (у моделей, которые работают в условиях производства повышенной опасности, комплектацию может быть предусмотрен основной и дополнительный стопорный механизм), ограничитель высоты подъёма груза.
  • Крановые пути – рельсы из стали, по которым перемещается мост, двутавровые балки или направляющие.
  • Механизм подъема с электродвигателем. В качестве передаточного устройства используется редуктор с зубчатой передачей открытого исполнения в жёстком соединении с барабаном. При превышении веса перемещаемых грузов отметки 80 т имеются определённые конструктивные особенности: мостовой кран комплектуется дополнительно понижающей передачей или редуктором.
  • Механизм передвижения. В комплектацию могут быть включены цилиндрические, конические колёса. Привод для них может быть общим или раздельным.
  • Тормозная дискоколодочная или колодочная система (устанавливается в случае, когда скорость перемещения тележки превышает 32 м/минуту).
  • Кабина машиниста. Чаще всего она располагается ниже уровня моста.
  • Настилы, ограждения, лестницы.

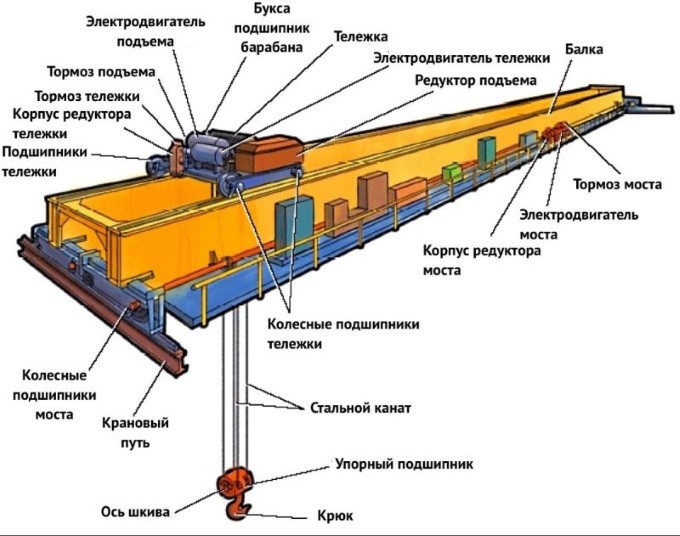

Устройство мостового крана

Мостовые краны комплектуются электрооборудованием, в перечень которого входит комплекс из 3 или 4 трёхфазных асинхронных моторов, толкателей, электромагнитов, ограничителей грузоподъёмности. В составе системы управления предусмотрены магнитные пускатели, контроллеры, реле управления. Также конструкцией предусматривается установка осветительных приборов, системы звуковой сигнализации, измерительных приборов. Для электропитания могут использоваться кабели или троллейные шины.

Принцип работы мостового крана

Важной особенностью принципа работы мостовых подъёмников является то, что на крановый путь во время передвижения приходится вся нагрузка от несущих элементов грузоподъёмного оборудования. При подаче сигнала на блок управления движение балки происходит по смонтированным на эстакадах рельсам. Грузовая тележка при этом движется непосредственно по мостовой балке.

Для повышения функциональности техники активно применяются дополнительные навесные устройства. Тележка может использоваться в комплекте с лебёдкой, грейфером, электромагнитами. Возможно использование комбинированных механизмов (например, магнитно-грейферных кранов). Самый распространённый грузозахватный орган, применяемый в ходе эксплуатации – крюк, оснащённый автоматической защёлкой.

Применение мостовых кранов

Назначение каждой из представленных на рынке моделей мостовых грузоподъёмных устройств определяется исходя из особенностей их конструкции, функциональности, технических характеристик. Сфера использования техники указывается в инструкции по её эксплуатации.

Мостовые краны применяются для перемещения грузов:

  • на металлургическом, машиностроительном производстве;
  • по территории складских помещений с помощью подвесных или опорных ручных или электрических механизмов;
  • на открытых или закрытых строительных площадках;
  • с помощью грейферов проводятся операции с насыпными материалами;
  • на сельскохозяйственных предприятиях.

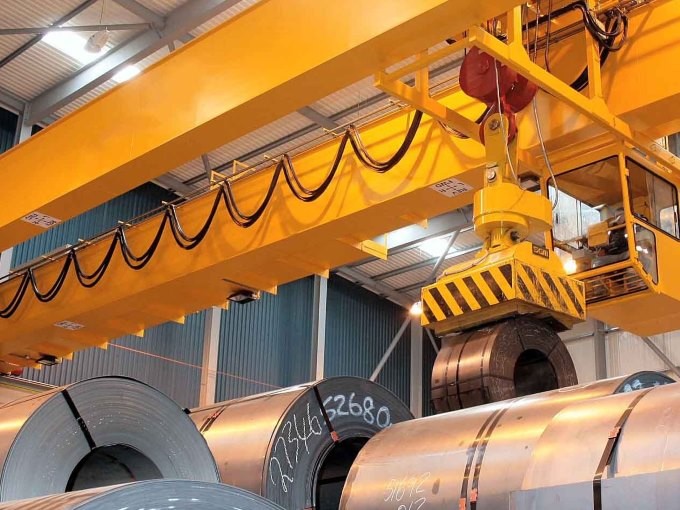

Использование мостового крана в цеху

Выпускаются общепромышленные, химзащищённые и взрывобезопасные мостовые модели.

При выполнении работ возможно использование различного грузозахватного навесного оборудования (электрических магнитов, грейферов, захватов, крюков). Компании-производители предлагают возможность заказать оборудование стандартной или индивидуальной комплектации в соответствии с техническими условиями будущей эксплуатации мостового крана.
