В условиях крупных промышленных производств для перемещения грузов широко используется козловой кран. С его помощью происходит не только обслуживание открытых площадок и складов, но и монтаж железобетонных крупногабаритных конструкций. Такие машины также незаменимы в металлургической индустрии, где требуется транспортировка тяжелого сырья.

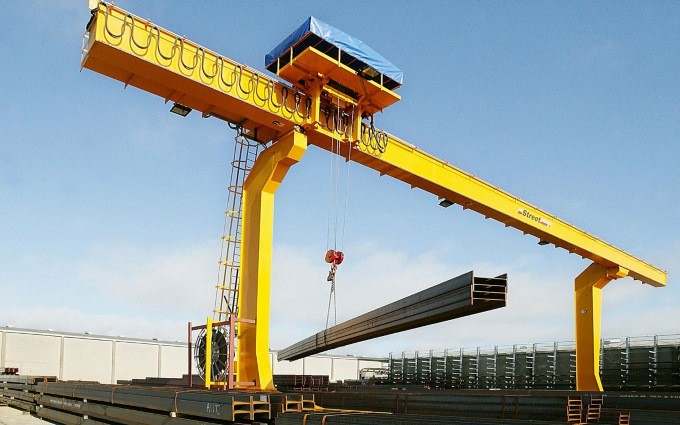

Козловой кран

Принцип работы козлового крана

Принцип работы козлового крана основан на совокупности цикличных операций, связанных подъемом штучного или тарного материала, периодическим перемещением агрегата от места строповки материала на место выгрузки, и обратно. Транспортировка сырья, конструкций и перемещение оборудования происходит благодаря  специальному механизму — грузовой тележке. Она обеспечивает ход машины по мостовому пролету.

Основные рабочие операции, выполняемые козловым краном, и их средняя продолжительность:

  1. Захват. Грузозахватное приспособление вводится в технологическое отверстие, которое может быть глухим или сквозным. Продолжительность операции в среднем составляет 10-70 сек.
  2. Подъем. Сначала груз поднимается на высоту до 0,5 м., чтобы крановщик имел возможность убедиться в надежности крепления. При расчете времени подъема на заданную высоту учитываются показатели скорости подъема удерживающего устройства, время разгона и замедления, высота подъема. Продолжительность операции по подъему груза от 25 до 50 сек.
  3. Передвижение. Время процесса зависит от веса тележки, ее грузоподъемности и скорости передвижения, а также массы грузового отягощения. Необходимое время для перемещения тележки с грузом до 20 сек.
  4. Опускание. Зависит от высоты и скорости опускания, разгона и замедления грузозахватного органа. По приблизительному расчету длительность процесса от 15 до 30 сек. Опускать груз разрешено только на место, предусмотренное проектом производства работ, где исключается опрокидывание, падение или сползание перевозимых элементов.
  5. Освобождение от захвата груза или отстроповка. Хронометражные наблюдения показывают, что для выполнения этой работы затрачивается 10-40 сек.
  6. Установка крюка в верхнее положение.
  7. Перемещение пустой грузовой тележки на нулевую позицию при полном окончании работ.

Устройство козлового крана

Совокупность технологических операций по транспортировке груза позволяет обслуживать крупные промышленные объекты, автоматизируя при этом ряд производственных процессов создания готовой продукции.

Назначение козловых кранов

Козловые краны предназначены для выполнения работ по транспортировки штучных, крупногабаритных и длинномерных грузов. Это могут быть бетонные строительные конструкции, лесоматериал, стальной прокат, промышленные профильные заготовки и изделия. Сыпучие грузы, такие как уголь, щебень, песок перемещается краном в специальной таре —контейнере.

Козловые краны различных видов обладают грузоподъемностью от 3 до 50 тонн при пролете 10-40 метров. Такие многофункциональные рабочие параметры позволяют использовать агрегаты для различных назначений: в процессе судостроения, машиностроения, на железнодорожных станциях и складах.

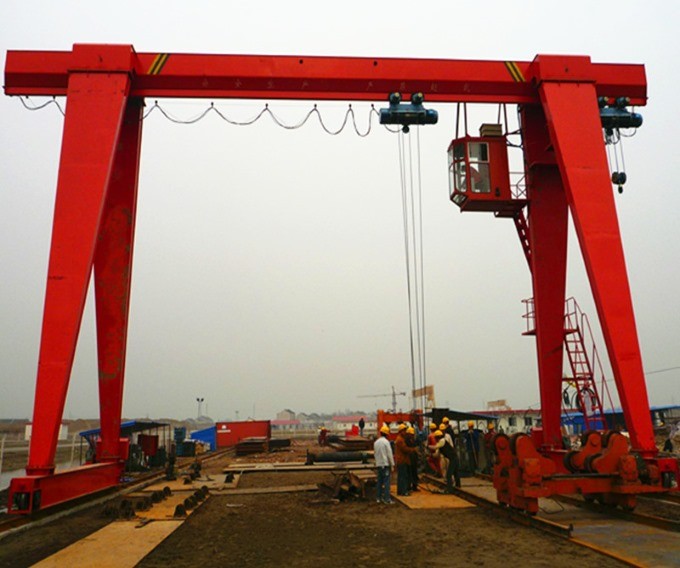

Назначение козлового крана

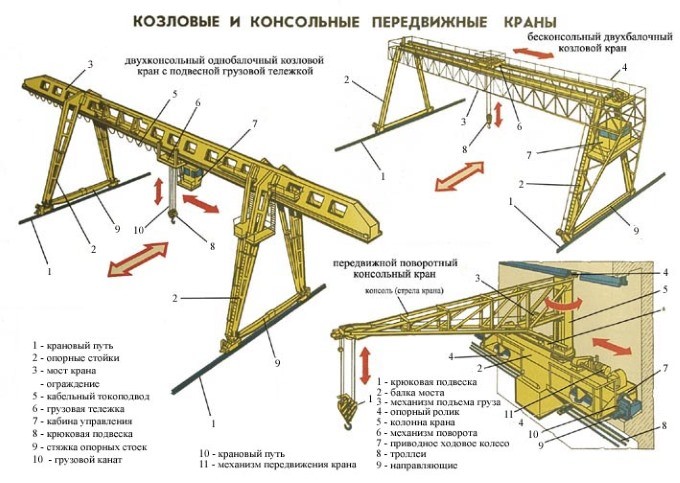

Устройство козлового крана

Особенности устройства и производства козловой грузоподъемной машины обозначены действующим ГОСТ 7352, выпущенным в 1988 году. Конструктивные особенности основных узлов и механизмов козловых кранов определяются их назначением —транспортировка тяжелых габаритных материалов. Поэтому агрегат представляет собой надежное металлическое строение.

Опорные конструкция

Устройство основания козлового крана состоит из моста опор. Машины с двухстоечными опорами используются наиболее часто, так как обладают большей грузоподъемностью. Опорный узел выполняется из плоских или пространственных ферм, или листовых коробчатых конструкций.  Одна из опор имеет жесткое, а вторая шарнирное присоединение к мосту. Если расстояние между крановыми рельсами меньше 25 м., то обе опоры имеют жесткое закрепление. В таком случае значительно упрощается монтаж оборудования, но возникают распирающие усилия и возникает шанс появления температурных деформаций. Кабина управления краном при такой схеме закрепления закреплена на металлические опоры и является неподвижной.

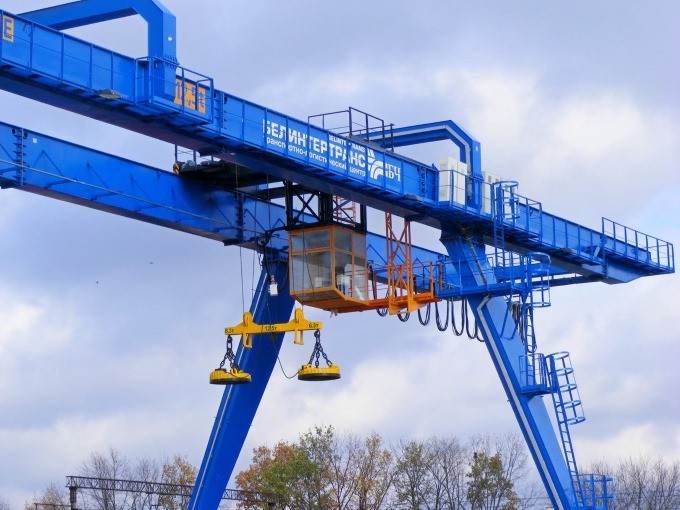

Двубалочный козловой кран

Мост, в зависимости от конструкции, может быть однобалочным или двухбалочным. Мост представляет собой пространственную конструкцию, которая состоит из двух ферм. Агрегаты с однобалочным мостом обладают грузоподъемностью 5-10 тонн. При этом балка может быть представлена ригелем прямоугольного сечения из сортового проката или треугольного сечения из труб.

Главные балки козлового крана закрепляются к опорам, а грузовые канаты проходят между ними. Грузовая тележка при этом перемещается внутри строения.  Строение однобалочной пролетной конструкции может иметь раскосы. Тогда грузовой механизм передвигается в верхней части пролета, а груз подвешивается к траверсе.

Механизмы подъема и перемещения

В случае, когда оборудование установлено на грузовой тележке, то перемещение по вертикали происходит по поясам балки. Если механизм расположен на мосту стационарно, то для передвижения  предусматривается специальные условия запасовки каната подъемной лебедки. Он проходит к блоку через грузовой полиспаст, и далее к концевой балке через второй блок. При такой схеме уменьшается общий вес агрегата в среднем на 20 %, за счет уменьшения веса моста и массы грузовой тележки.

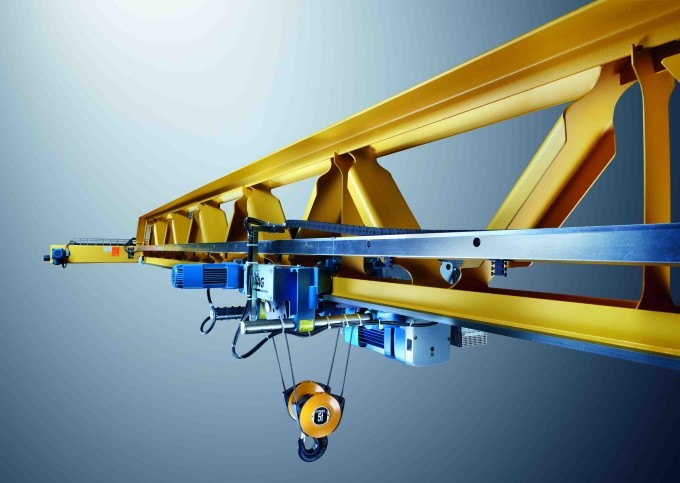

Механизм передвижения и подъема козлового крана

Грузовые тележки отличаются по грузоподъемности, скорости перемещения и конструкции, они могут быть:

  • Монорельсовые. Перемещаются по швеллерам на пролетных балках моста.
  • Двухрельсовые движутся рельсовому пути или полкам двутавров. Рельсы могут располагаться в верхней части главных балок или на кронштейнах.
  • Самоходные. Механизм передвижения находится на самом устройстве.
  • Канатные. Привод передвижения и подъема располагается на мосту. Движение происходит с помощью канатной тяги, создаваемой барабаном и лебедкой.

Для предотвращения ударов устройства о концевые балки моста козлового крана устанавливаются деревянные или резиновые буферы —ограничители в местах конечных положений хода грузовой тележки.

Передвижение козлового крана осуществляется с помощью колесного привода, расположенного на опорах. Он представляет собой асинхронный механизм с двигателем и двухфазным мотором, который соединен с колесами. Краны снабжаются тормозным устройством и противоугонным захватом.

Пролетное строение

Пролет козлового крана представляет собой пролетные балки коробчатого сечения с рельсами для ходовых роликов грузового механизма. С внешних сторон, на уровне верхних поясов, строения дополнены площадками. Конечные элементы пролетов соединены между собой концевыми балками и опираются на колонны опоры. Для устойчивости такого узла предусмотрены дополнительные связи, соединяющие колонны.

Разновидности козловых кранов

Классификация козловых кранов может быть представлена по разным признакам. По назначению машины делятся на:

  1. Перегрузочные машины. Грузоподъемность таких машин в среднем от 3,2 до 50 т. при высоте пролета до 40 м. Скорость погрузки-выгрузки достигает до 16 минут, в зависимости от технологических условий. Используются для транспортировки материалов и конструкций на открытых эстакадах, участках промышленных предприятий по изготовлению изделий из металла и железобетона.
  2. Агрегаты для строительно-монтажных работ. Значение параметра грузоподъемности выше, в среднем до 400 т. Для эффективной организации строительного процесса машины имеют улучшенные показатели скоростей подъема перемещения груза (до 0,1 м/с), и самого крана до 1,5 м\мин.
  3. Специальные. Имеют грузоподъемность 300-500 т., при увеличенной высоте пролета 100-130 м., а высота подъема до 80 м. Их назначение —обслуживание специальных промышленных предприятий, железнодорожных, гидротехнических станций.

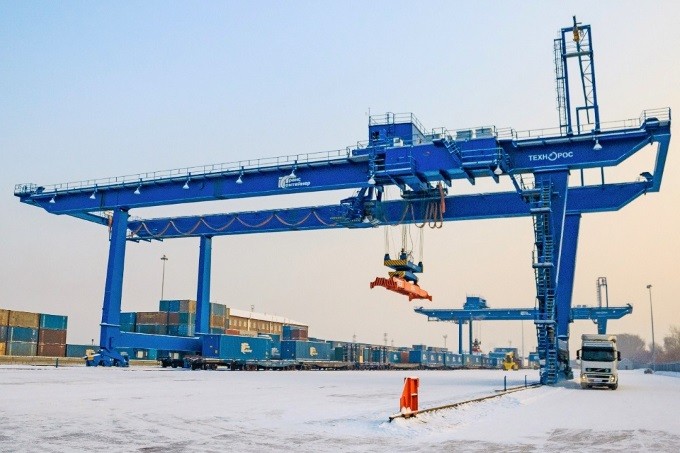

Козловой кран со спредером

Группа специальных машин включает в себя самомонтирующиеся и контейнерные установки. Первые созданы для облегчения процесса монтажа, благодаря механизму попарного стягивания каждых из концов стоек опор. Контейнерные краны оснащены особым грузозахватным устройством — спредером. Оно позволяет перемещать большегрузные контейнеры, затрачивая меньше времени на погрузку и разгрузку.

Конструкционные особенности лежат в основе классификации грузоподъемного оборудования по типу конструкции пролета:

  1. Однобалочный. Пролет имеет сечение коробчатого типа, может быть выполнен из металлического трубного проката или фермы.
  2. Двухбалочный. Грузоподъемность и срок эксплуатации таких кранов выше, так как конструкция имеет меньшие размеры и более проста в транспортировке.
  3. Бесконсольный козловой кран. Перемещение грузового приспособления происходит по основному пролету.
  4. Одноконсольный и двухконсольный. Мост выступает за пределы подкранового пути с одной или двух сторон, соответственно названию. Консольные краны приобрели широкое распространение благодаря улучшенным прочностным характеристикам и повышенной грузоподъемности.

Типы козловых кранов по характеристике грузозахватного органа могут быть:

  1. С крюковым однорогим или двурогим захватом. Применяются для транспортировки штучных или контейнерных грузов с помощью строповки.
  2. Магнитные. Грузозахватное устройство оборудовано магнитом для подъема и перемещения металлических кусковых материалов и конструкций.
  3. Грейферный. Устройство для транспортировки сыпучего, мелкофракционного сырья в виде ковша.

По типу привода козловые краны различаются на:

  1. Кран козловой электрический. Рабочие агрегаты приводит в действие электропривод.
  2. С ручным приводом. Он более легкий, оснащен ручной шестеренной талью, которая перемещает машину.

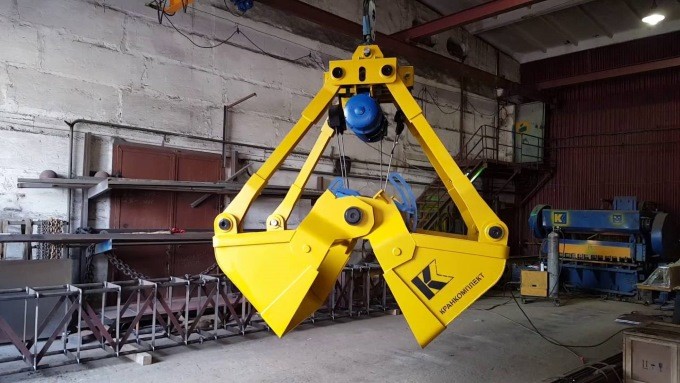

Грейфер моторный

Заводы производители выпускают множество модификаций козловых кранов, в зависимости от объемов и масштабов производств, а так же особенностей выполняемых технологических процессов.

Применение

Работа на козловом кране связана с риском, поэтому к управлению машиной допускаются только лица старше 18 лет, которые прошли медицинское обследование, обучение и инструктаж.  Крановщик должен иметь специальный допуск-наряд на производство работ. Посторонним лицам запрещается присутствовать на рабочей площадке.

Зона работы должна быть обустроена в соответствии с проектом работ. Производственная площадка снабжается предупредительными знаками, подъездными путями, отдельной разгрузочно-погрузочной и монтажной территорией.

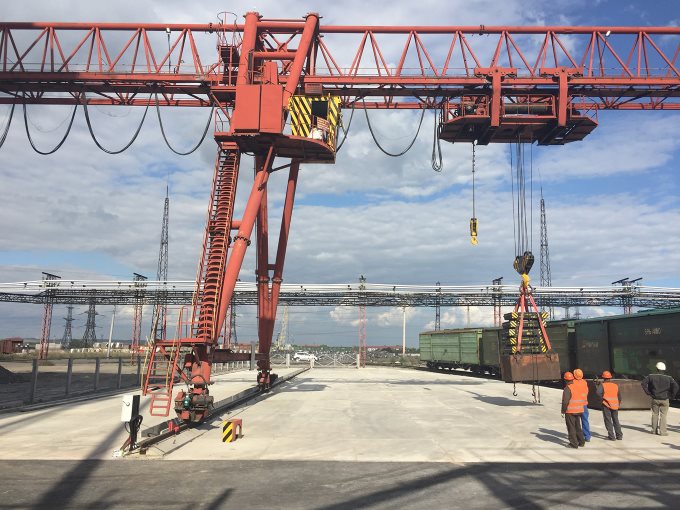

Применение козлового крана

Перед работой козловой кран должен быть обследован, произведен технический осмотр электрооборудования. В процессе эксплуатации необходимо также следить за состоянием механизмов и аппаратуры. В случае возникновения или выявления неисправности работу немедленно прекратить. По завершению грузоподъемных операций козловой кран должен быть приведен в рабочее положение на нулевой позиции и обесточен.

Козловой кран — эффективное, высокопроизводительное оборудование для транспортировки. Благодаря надежным механизмам перемещение и подъем сырья, материалов и конструкций происходит с высокой скоростью, позволяя автоматизировать многие технологические операции на производственных площадках. Наличие различных модификаций позволяет использовать подходящий тип оборудования, в зависимости от масштабов и сложности работ.
