Увеличение объема строительства жилых и промышленных зданий рождает необходимость в упрощении технологии производства работ. Поэтому современная строительная площадка все чаще представляет собой монтажную линию, на которой с помощью подъемных кранов производится сборка железобетонных элементов и доставка габаритных грузов. Подъемный кран является основным грузоподъемным механизмом на строительной площадке, поэтому от него напрямую зависит выполнение графика производства работ.

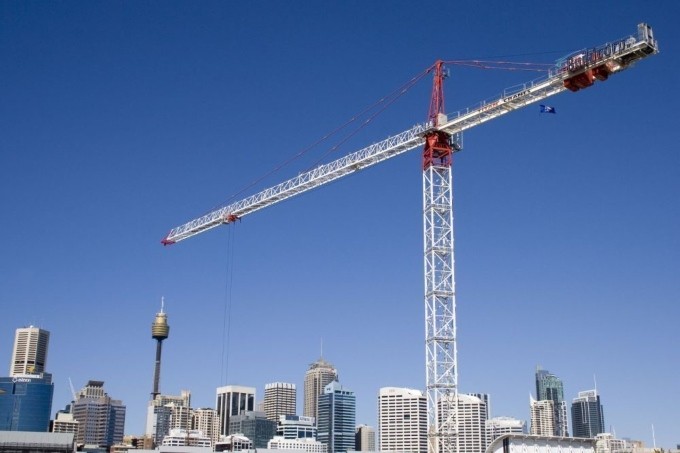

Подъемный кран

Общие сведения и параметры

Подъемное оборудование современного типа в России стали выпускать в 1936 году. Когда началось масштабное строительство зданий и сооружений из крупных железобетонных блоков заводского изготовления. Чтобы значительно ускорить процесс возведения зданий стал широко применяться метод монтажа «с колес». Благодаря этому за несколько десятилетий появилось более 80 модификаций грузовых подъемных кранов.

Производством этой техники занимались заводы по всей стране. Однако, реорганизация методов строительства шла быстрее, чем совершенствование конструкций грузоподъемных механизмов. Поэтому ВНИИ строймаш принял решение о создании и внедрении единого государственного стандарта. Производство машин по новым правилам позволило обновить, улучшить и унифицировать существующий парк строительных машин.

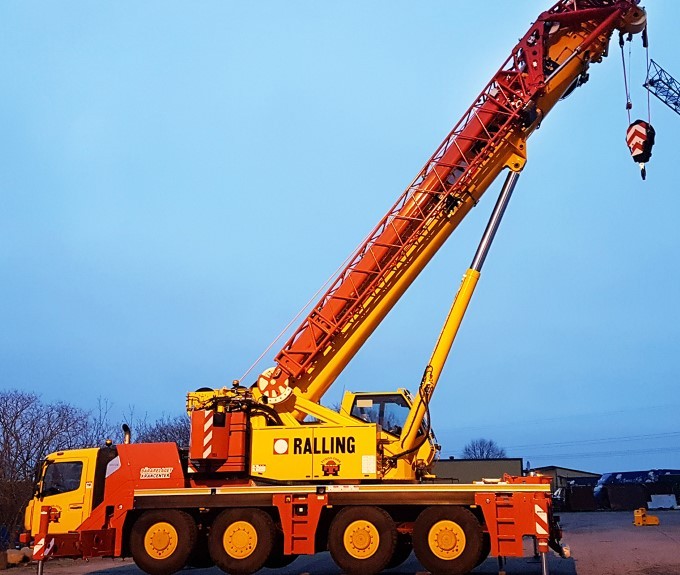

Подъемный кран на колесах

Сегодня подъемные техника образует целую группу промышленного оборудования, предназначенного для перемещения груза в пространстве. Характеристики современных грузоподъемных кранов отвечают всем требованиям организационно-технологических решений на объектах строительства. В технологических картах и проектах производства работ учитываются рабочие параметры подъемных механизмов, взаимосвязанных с особенностями возводимого здания. К ним относятся:

  1. Вылет стрелы это расстояние в метрах по горизонтали от вращающейся конструкции крана до оси крюкового подвеса. Оно измеряется без груза или в положении подъемного крана на горизонтальной площадке и обозначается символом L. Вылет стрелы без установленного груза называется установочным, а с грузом — маневровым. Расстояние вылета стрелы должно обеспечивать безопасное производство строительных работ, в том числе в условиях, ограниченных жилой застройкой. Знать этот параметр необходимо, чтобы рассчитать границы опасной зоны работы крана и границы возможного падения груза.
  2. Грузоподъемность максимальный вес перемещаемого груза, на подъем которого рассчитан механизм. Это значение включает в себя также вес грейфера, траверсы и строп съемных приспособлений для захвата груза. Зависимость грузоподъемности (Q) от вылета стрелы (L) и ее длины выражается графически в виде схемы, на которой обозначены ключевые точки и свойства грузоподъемности. Определение этой характеристики необходимо при подборе типа и модели машин для производства строительных работ. При этом учитывается вес самого тяжелого конструкционного элемента возводимой постройки.
  3. Высота подъема (H) промежуток от исходной точки стоянки до верхней точки грузозахватного органа, находящегося в рабочей позиции.
  4. Грузовой момент (М) представляет собой произведение вылета грузозахватного органа на грузоподъемность. Полученное значение учитывает две ключевых характеристики, поэтому его используют для обозначения основного обобщающего параметра подъемного крана.
  5. Колея(К) расстояние, измеряемое между осями опорных поверхностей ходовых органов машины. Эта характеристика необходима для устройства и обозначения рабочего пути машины в проекте производства работ.
  6. Скорость подъема и посадки и перемещения веса в рабочем режиме(V). Функциональность и скоростные параметры учитываются при монтаже и укладке конструкций.
  7. Производительность. Измеряется в количестве единиц или массе материалов, которые монтирует или перемещает машина за определенный цикл в отрезок времени.
  8. Общая масса агрегата. Значение массы подъемного крана с балластом, монтажными и транспортными устройствами и противовесом. Учитывается при подборе крана для конкретных параметров грунта.

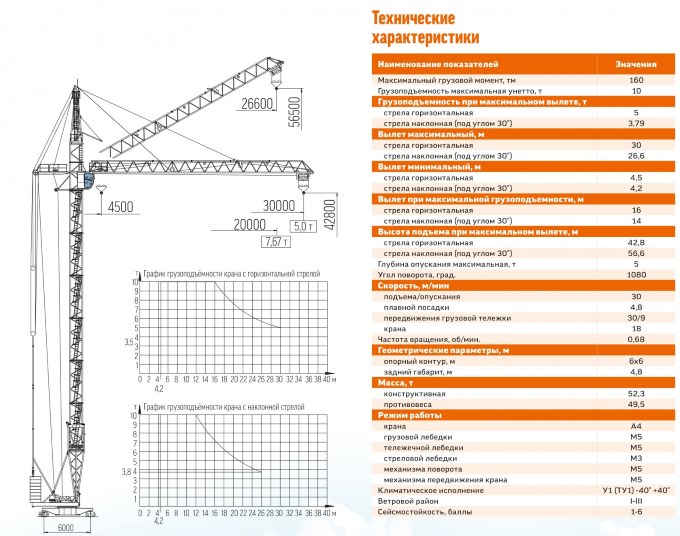

Параметры подъемного крана

Назначение подъемных кранов состоит в работе с грузами не только на строительной площадке, но и в условиях промышленных производств. Пространственное перемещение габаритных конструкций и материалов — основной функционал этих машин.

Общее в устройстве строительных кранов

Многообразие архитектурных форм и конструктивных решений строительных объектов привело к появлению грузоподъемных машин, имеющих разную модификацию. Но технологическая схема любого грузоподъемного крана сохраняет в себе ряд основных механизмов:

  • Несущая конструкция, состоящая из сварных металлических элементов (ферм) и стальных канатов. Выполняется из угловой стали и имеет решетчатую конструкцию прямоугольного сечения. Шарнирные соединения опор позволяют изменять высоту подъема крана. Конструкция опирается на платформу в передней части шарнирами, а со стороны балласта — болтами. Такое закрепление дает возможность крану поворачиваться. Несущая конструкция имеет ряд механических, гидравлических и электрических агрегатов.
  • Грузоподъемный инструмент лебедка или таль. Приводится в действие с помощью электродвигателя и встроенной планетарной передачи. Имеет несколько скоростных характеристик подъема и опускания и крепится на грузозахватное приспособление.
  • Грузозахватное устройство. Техника может быть оборудована крюком, ковшом, стропами и другими приборами, в соответствии с технологической картой работ.
  • Органы управления исполнительными механизмами и системами. Находятся в кабине у водителя, предназначены для регулирования и контроля за работой машины. Датчики дистанционного управления устанавливаются тележке и барабанах лебедки и определяют точку передвижения крана.

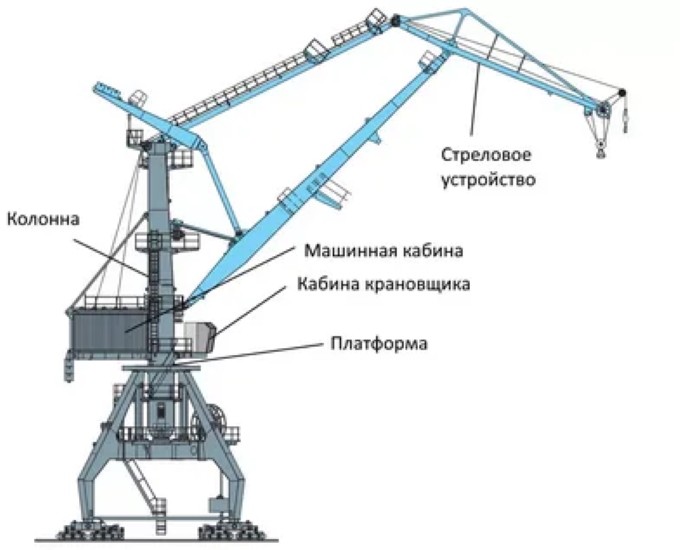

Устройство подъемного крана

Основные рабочие органы грузоподъемной машины исполняют роль несущего остова. Он воспринимает нагрузку от навесных элементов и систем. Поэтому конструкция подъемного крана отвечает требованиям надежности и безопасности в соответствии с основным назначением техники.

Принцип работы подъемного крана

Подъемный кран, являясь основной грузоподъемной силой в строительстве, служит для автоматизации рабочего процесса возведения объектов промышленного и частного строительства. Принцип работы основан перемещении материалов за счет изменения параметров вылета и высоты стрелы. Работа крана состоит из основных операций, составляющих рабочий цикл:

  1. захват;
  2. подъем и перемещение материалов и конструкций к месту его монтажа или складирования;
  3. опускание;
  4. отсоединение груза от грузозахватного устройства;
  5. возврат механизма в рабочее положение для повторения цикла.

Обеспечение производства работ на объекте происходит благодаря цикличному сочетанию операций в определенной последовательности.

Виды грузоподъемных кранов

Виды и типы грузоподъемных кранов определены в ГОСТ 27555-87(ИСО 4306-1-85) Краны грузоподъемные. Данный стандарт устанавливает ряд терминов и определений в области краностроения. Он распространяется на все грузоподъемные машины, систематизирует виды и дает определения устройств в соответствии с их конструкцией и параметрами.

По грузоподъемности

Классификация оборудования по грузоподъемности не представлена в ГОСТ. Она связана со сферами применения подъемной техники на производстве.

  • С малой грузоподъемностью от 1 до 3 тонн. Машины компактные и легкие. При высоте подъема грузозахватного органа до 5 м. они легко транспортируются и удобны для небольших строительных площадок.
  • С средней грузоподъемностью. Применяются при строительстве зданий средней этажности. Они поднимают грузы весом до 50 тонн на высоту до 25 метров, благодаря телескопической выдвижной стреле.
  • С высокой грузоподъемностью. Способны перемещать грузы весом 250 т. Представляют собой стационарные установки, используемые на промышленных предприятиях, цехах, а также в условиях долговременного строительства.

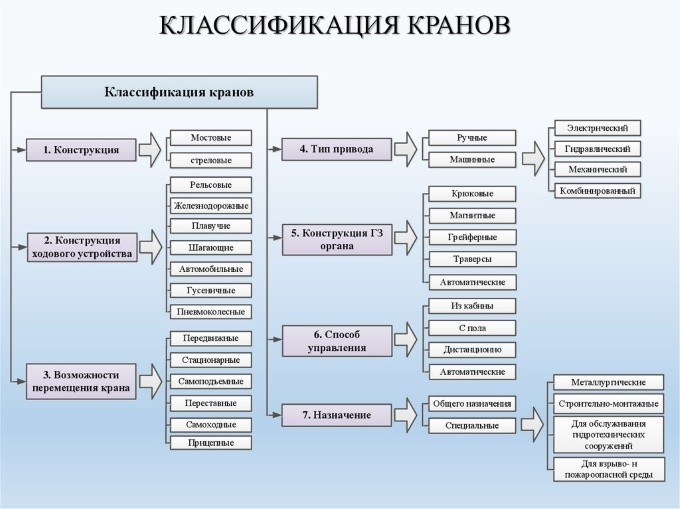

Классификация подъемных кранов

Подъемные краны предназначены облегчения работы с габаритными грузами разной массы. Производители выпускают большое количество модификаций этого оборудования, однако все образцы работают по схожему принципу.

По конструкции

Таблица 1 в ГОСТ 27555-87 включает в себя классификацию подъемных кранов по конструкции. К этой группе относятся мостовые краны, которые делятся на опорные и подвесные. Их отличительная особенность состоит в конструкции главных и концевых балок, которые в поперечном сечении имеют вид моста. Опорный кран имеет жесткое опирание на подкрановый путь, размещенный на подкрановой балке. Мост присоединен к надземному крановому пути. Такие агрегаты устанавливаются в промышленных цехах, эстакадах и депо. Они предназначены для транспортировки материалов при производстве монтажных работ.

Виды подъемных кранов по конструкции

Козловой кран в поперечном сечении выглядит как четырехстоечный портал, образовавшийся в результате опирания моста на две опорные стойки. Основное преимущество этого подъемного механизма в возможности перемещения груза как вдоль, так и поперек обслуживаемой зоны.

По возможности перемещения

Существуют стационарные агрегаты, которые закреплены на неподвижном основании. Из-за малой мобильности их используют крайне редко. В условиях строительной площадки чаще применяются передвижные или приставные машины. Передвижной кран устанавливается на рельсах и может перемещаться вдоль здания или рабочей зоны. Приставная модель применяется в случаях, если требуется повысить прочность и устойчивость оборудования. Его закрепляют к возводимому сооружению. Такие грузоподъемные агрегаты оборудованы специальным механизмом для передвижения в процессе работы и транспортировки.

Виды грузоподъемных крано по возможности перемещения

К этой группе также можно отнести гусеничный стреловой кран. Благодаря низкому давлению на грунт он имеет высокую маневренность и проходимость. Опорный контур в виде гусеничных грузовых тележек с подъемной лебедкой позволяет машине передвигаться в рабочих зонах с грузом на крюке, вес которого может достигать 80% от общей грузоподъемности. Агрегаты на гусеничном ходу различаются:

  • по типу ходового устройства обычная или увеличенная поверхность гусениц;
  • по виду привода электропривод от собственной или внешней сети;
  • по параметрам рабочего оборудования стреловая и башенно-стреловая модификация.

Возможность перемещения играет ключевую роль при подборе оборудования. Ходовой орган этой машины имеет от двух до пяти осей и четыре ведущих колеса.  По конструкции подвески механизмы бывают:

  • с жесткой подвеской в виде канатно балочной системы;
  • с гидравлическими цилиндрами.

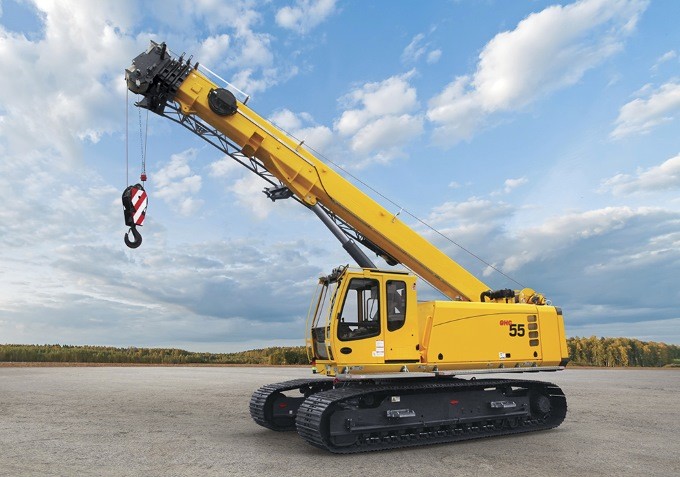

Гусеничный грузоподъемный кран

Пневмоколесные модели пользуются популярностью, благодаря своей маневренности и возможностью работы в стесненных условиях городской застройки.

Подъемный кран  универсальное оборудование для перемещения крупногабаритных грузов. Он используется в строительстве и промышленности в целях повышения производительности и эффективности труда. Рабочий цикл этого грузоподъемной машины связан с выполнением основных и вспомогательных операций в определенном порядке, что помогает обеспечить обслуживание крупных строительных площадок и производственных цехов. Развитие конструкций и создание различных модификаций этого оборудования дает возможность продуктивно применять его в условиях ограниченного пространства городской застройки.
