На многих производствах и складах имеется необходимость перемещения различных грузов. Для этой цели отлично подходят грузоподъёмные краны опорного типа. Монтаж кран-балки сложен, занимает много времени и может потребовать привлечения специалистов.

Монтаж кран-балки

Подготовительный этап

Установка кран-балки зависит от конструкции – опорной или подвесной. Плюсы выбора опорной кран-балки:

  • высокая надежность и грузоподъемность;
  • отсутствует нагрузка на стены здания.

Основными недостатками ГПМ такого типа являются дополнительные траты на специальные опоры – колонны, из-за этого они имеют ограниченное рабочее пространство без подхода крюка к стенам и углам.

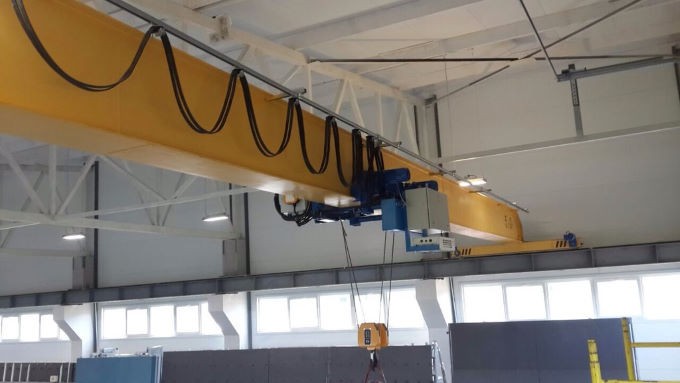

Опорная кран-балка

Преимущества подвесной кран-балки:

  • не скрадывает высоту помещения;
  • имеет подход к стенам и углам.

Обычно подвесная кран-балка крепится к потолку или перекрытию здания, поэтому имеет меньшую грузоподъемность из-за ограничения прочности несущих конструкций. Основным недостатком является постоянное обслуживание и ремонт из-за нагрузки, идущей на нижнюю часть подкранового пути.

Подвесная кран-балка

Прежде чем приступить к монтажу агрегата необходимо разработать проект установки ГПМ, а так же удостовериться в соответствии длины пролета и моста. Расстояние от верхней части крана до потолка должно быть не менее 100 мм; от торцов до боковых поверхностей (стен, колонн или проходных галерей) не менее 60 мм. Еще нужно проверить состояние стен — они должны выдерживать вес крана с грузом. Обеспечить безопасность на месте сборки и монтажа кран-балки.

Все части крана раскладываются и осматриваются на наличие дефектов, проверяется прочность болтовых и сварных соединений. Найденные неисправности и неточности узлов устраняются.

Важно помнить, что сварка при температуре ниже -20° C запрещена.

После чего устанавливаются опоры и монтируются подкрановые пути с обеспечением минимальных отклонений по горизонтали и вертикали.

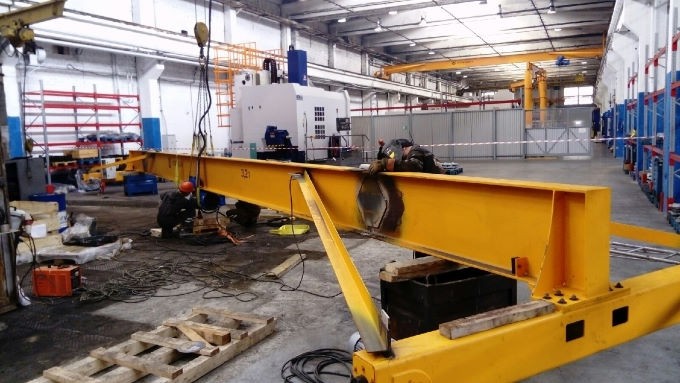

Подготовка к монтажу кран-балки

Для дальнейшей сборки не обойтись без составления акта на установленные подкрановые пути. Он может быть оформлен на часть пути или на весь участок.

Технология монтажа

Порядок монтажа зависит от способа установки крана мостового типа:

  • Цельный – все части собираются на земле и кран устанавливается за один раз. Такой способ подходит для кран-балок с пролетом менее 16,5 м и требует привлечения дополнительной грузоподъемной техники. На несущую балку крепятся электрооборудование и таль, проверяются крепления. После чего она устанавливается в рабочее положение. По окончанию монтажа ставятся опоры для предотвращения схода кран-балки.
  • По частям – собираются отдельные узлы крана и крепятся поочередно. Этот метод удобен при отсутствии возможности использования дополнительных ГПМ, но увеличивает сроки монтажа.  Так же используется после ремонта частей кран-балки.

Одномоментный способ монтажа кран-балки

При монтаже подвесной кран-балки используют двутавр – балка с профилем в виде буквы «Н». На него устанавливаются таль с помощью струбцин, электропривод, и монтируют на подкрановые пути. Затем устанавливают опоры для предотвращения схода крана.

После установки ГПМ, согласно ПБ 10-382-00 «Правила устройства и безопасной эксплуатации грузоподъемных кранов», проводится полное техническое освидетельствование, которое включает в себя испытания оборудования и проверку качества. Производятся пуско-наладочные работы и составляется акт введения кранового оборудования в эксплуатацию.

Кран-балки грузоподъемностью до 10 т не подлежат регистрации в органах Ростехнадзора.

Процесс демонтажа

Основными причинами демонтажа кранов мостового типа является замена вышедшего агрегата из строя или его транспортировка на новое место. Основными факторами поломки агрегата выделяют прогибы пролетных балок, трещины и коррозию.

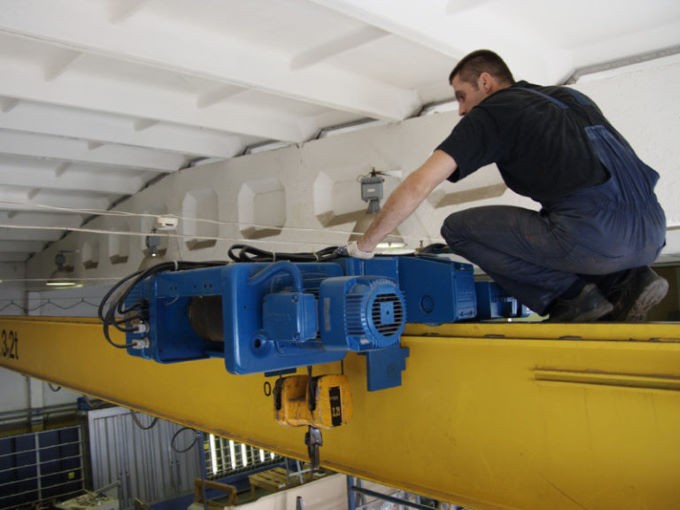

Ремонт кран-балки

Алгоритм работы при демонтаже кран-балки:

  • определить каким способом и с помощью какого вспомогательного оборудования будет проведен разбор;
  • определить и расчистить место для хранения оборудования до транспортировки;
  • оградить место и обеспечить безопасность при проведении работ;
  • установить тормозные колодки под колесами крана;
  • отключить ГПМ от электропитания;
  • снять таль и электрооборудование;
  • снять мост;
  • снять концевые балки (для опорных кран-балок).

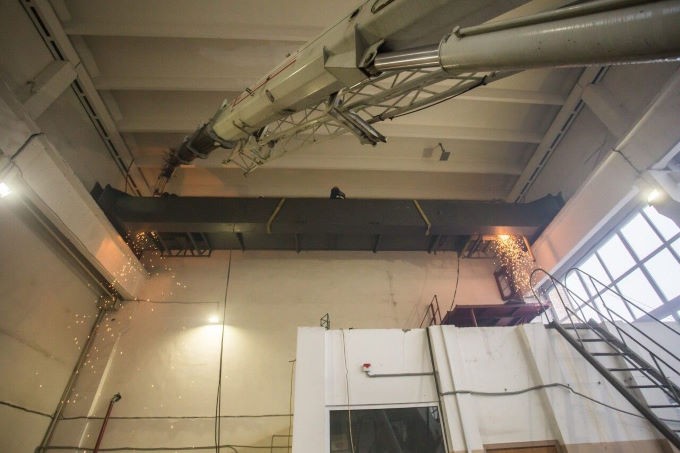

Демонтаж кран-балки

Дальнейшие действия зависят от причины демонтажа. Для отправки на новое место разобранные узлы упаковываются, маркируются и транспортируются до пункта назначения. В случае замены крупные элементы разрезаются и отправляются в пункт сдачи металлолома, так как ремонт кран-балки экономически не выгоден.

Обслуживание кран-балок

Для того, чтобы продлить срок службы грузоподъемного крана и обеспечить безопасность людей, работающих с ней, необходимо соблюдать ряд правил:

  • ежедневно осматривать грузоподъемное оборудование перед началом работы;
  • раз в месяц проводить проверку на соответствие пожарной безопасности;
  • регулярно производить плановый технический осмотр для раннего выявления и профилактики неисправностей;
  • для работы с ГПМ допускать работников, прошедших обучение и инструктаж, а также прошедших медкомиссию.

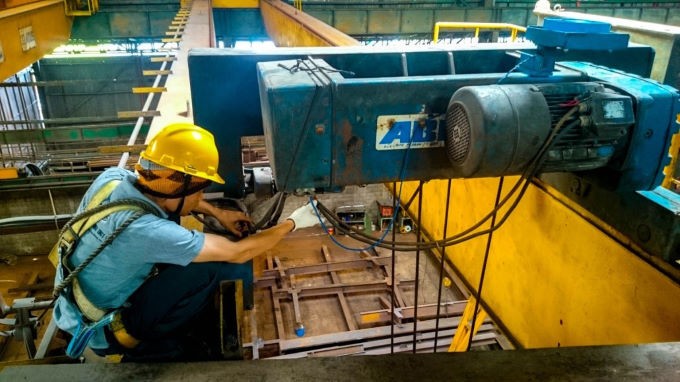

Обслуживание-кран балки

Плановый технический осмотр и обслуживание включают в себя:

  • осмотр всех конструкций и деталей на целостность и работоспособность;
  • оценка состояния узлов, соединений, крепежей и швов;
  • проверка электрооборудования и тормозных систем;
  • поиск и замена изношенных или неисправных деталей и механизмов.

Ремонт кран-балки «удовольствие» дорогое, а монтаж и демонтаж ресурсозатратны, и целесообразней проводить плановые осмотры и профилактические работы по устранению неполадок вовремя.
