Кран-штабелер позволяет наиболее рационально использовать площадь складского помещения, имеет широкие возможности для механизации и автоматизации складирования, комплектации и транспортировки грузов, а также сокращает число задействованных рабочих.

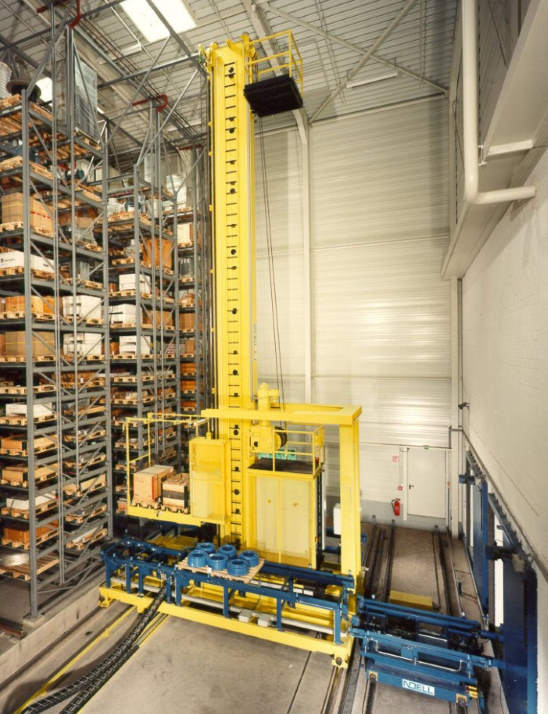

Кран-штабелер

Технические характеристики

В различных цехах и складах для перемещения, погрузки и разгрузки применяют кран-штабелер, отличительной чертой конструкции которого является вертикальная колонна. Его характеристики регламентируются ГОСТ 16553-88 и находятся в следующем диапазоне значений:

  • Грузоподъемность 0,2-12,5 т.
  • Высота подъема груза 2,5-32 м.
  • Скорость перемещения крана 0,4-3,2 м/с.
  • Ширина 1,2-2,8 м.
  • Скорость подъема груза 0,125-0,32 м/с.
  • Тип колонны – цельная или телескопическая.
  • Скорость поворота колонны 9 об/мин.
  • Ручное, полуавтоматическое и автоматическое управление.

Характеристики крана-штабелера

Параметры могут различаться в зависимости от типа крана и вида грузов, для которых он используется. Наиболее популярными являются вилочные штабелеры грузоподъемностью до 1 т.

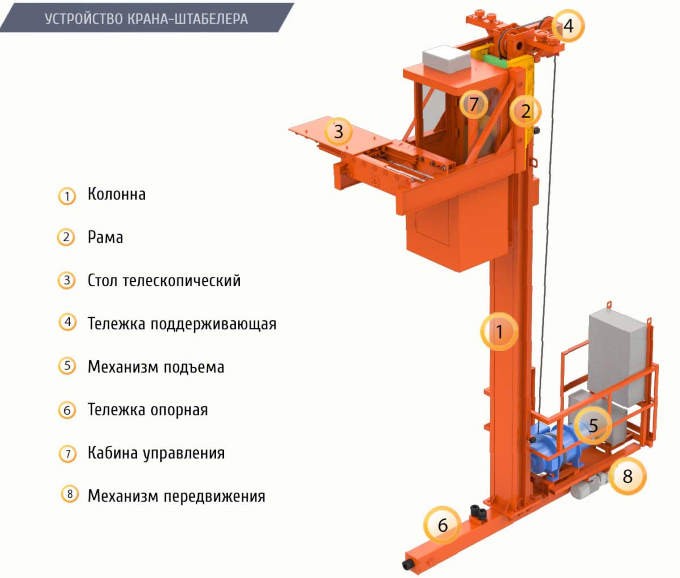

Устройство

Конструкция крана-штабелера может отличаться в зависимости от сферы его применения, вида продукции, а также помещения, в котором он установлен. Независимо от вида конструкции краны-штабелеры имеют общее устройство:

  • Механизм передвижения;
  • грузовая тележка;
  • поворотная платформа;
  • колонна;
  • захватный механизм.

Для обеспечения безопасности работников и предохранения оборудования от возможных перегрузок каждый штабелер оснащается:

  • Аварийным тормозом;
  • ограничителями скорости;
  • аварийным выключателем;
  • прибором контроля натяжения троса;

Дополнительно краны-штабелеры, имеющие кабины, оборудуются ремнями безопасности, ловителями кабин и прибором определения занятости оператора (для кабин полуоткрытого типа).

Классификация

По конструкции краны-штабелеры делятся на стеллажные и мостовые, а также могут быть предназначены для удлиненных и нормальных грузов.

По виду грузозахватных устройств штабелеры классифицируются на:

  • Вилочные;
  • штыревые;
  • магнитные;
  • платформы.

Чаще всего используется вилочный захват размером под стандартный паллет, другие виды применяют для специфических грузов. Для работы с длинномерными грузами используют телескопические захваты, которые также могут работать с нормальными грузами.

Стеллажные

Краны-штабелеры стеллажного типа перемещаются между двумя стеллажами по рельсовому пути, уложенному на пол. Для обеспечения устойчивости верхняя часть колонны монтируется на направляющие, которые в свою очередь прикреплены к стеллажам.

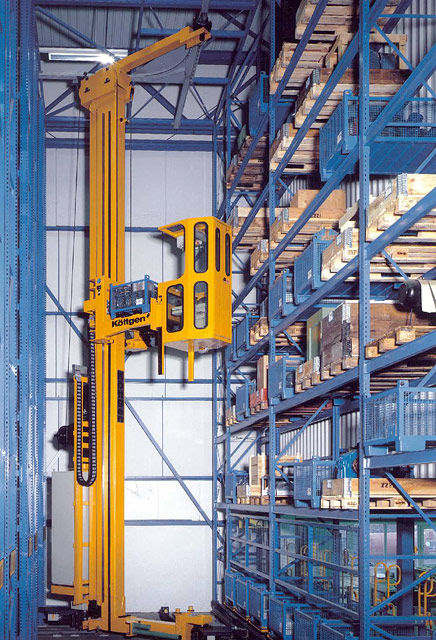

Кран-штабелер стеллажный

Преимущества штабелеров стеллажного типа:

  • высокая скорость передвижения от 1,5 м/с до 3,5 м/с;
  • скорость захватного устройства составляет 0,1-0,65 м/с
  • грузоподъемность варьируется от 150 до 1200 кг;
  • рабочая высота (подъем грузозахватного органа) достигает 32 м.

Из-за ограниченного рабочего пространства часто требуется установка нескольких штабелеров, что увеличивает затраты на покупку и обслуживание при эксплуатации. Отлично подходят для складов с небольшим количеством грузов и высоким оборотом.

Мостовые

Подвесной мостовой кран-штабелер имеет одно- или двухбалочный мост, к которому прикреплена тележка с установленной колонной. К колонне присоединена каретка с грузозахватным органом. Вся конструкция монтируется на подкрановый путь, который может быть закреплен на специальных опорах, перекрытиях здания или непосредственно на стеллажах.

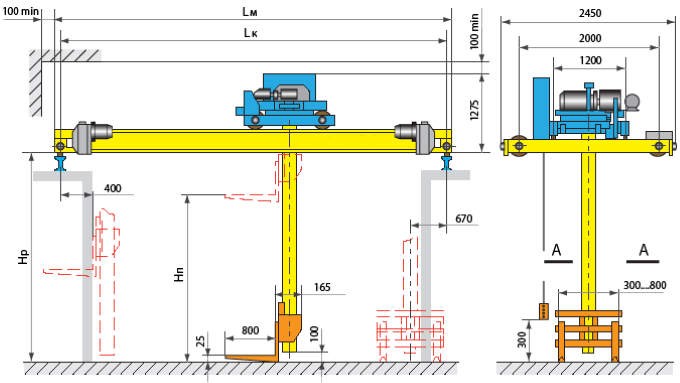

Мостовой кран-штабелер

Плюсы крана-штабелера мостового типа:

  • Обслуживания всей площади склада;
  • отсутствие требований к напольному покрытию;
  • использования более узких проходов;

Мостовые кран-штабелеры эффективны для складов с малым грузооборотом и большим количеством грузов. За счет возможности работы на большой площади, позволяют сэкономить на использовании дополнительной грузоподъемной техники.

Управление штабелером

Управление кран-штабелером может производиться:

  1. Из кабины;
  2. с пола;
  3. автоматически.

Управление с пола осуществляется с помощью пульта, который оборудован: рукоятками управления приводами моста и тележки, кнопками аварийного выключения оборудования и освещения крана.

Кабина оснащена средствами безопасности и обеспечения удобства работы оператора: подлокотники, ремень безопасности, защелки или замок на дверь и пульт управления.

Автоматическое управление осуществляется с помощью ЭВМ, что экономит время и человеческие ресурсы. Эффективность автоматизированных систем на 20% выше, чем у стандартных моделей, но в России широко не используются.

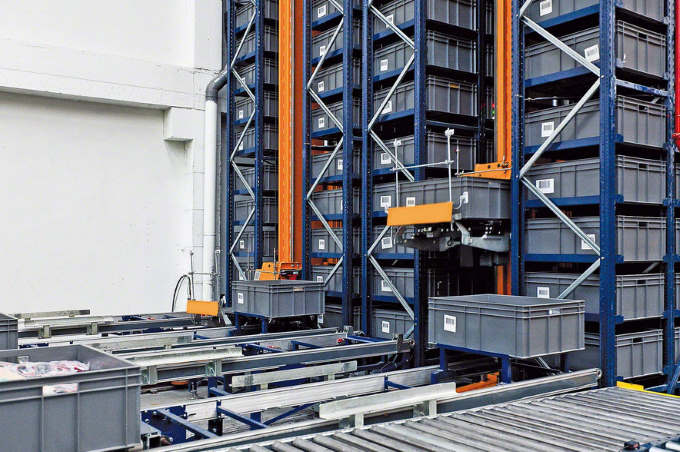

Автоматизированный кран-штабелер

Применение кранов-штабелеров позволяет механизировать или автоматизировать склад,увеличить эффективность работы и уменьшить количество ошибок, вызванных «человеческим фактором».
