Важным элементом безопасной работы мостовых кранов является создание надёжной системы их перемещения. Подкрановые пути мостовых кранов состоят из хорошо продуманной рельсовой конструкции. Она должна соответствовать установленным стандартам и отвечать всем требованиям техники безопасности по эксплуатации подъёмных механизмов.

Подкрановые пути

Виды и особенности крановых путей

Конструкции подкрановых путей определяются принятым ГОСТ 56944-2016. Их разделяют по следующим категориям:

  • конструкции установленного мостового крана;
  • разрешённой грузоподъёмностью;
  • расположению рельсового полотна.

Вид мостового крана и его место расположения крановых путей подразделяется на наземные  и надземные. Первые расположены на земляной или специальной подложке и надземные. Вторые располагаются на определённой высоте от поверхности земли и крепятся на опорах или у стены.

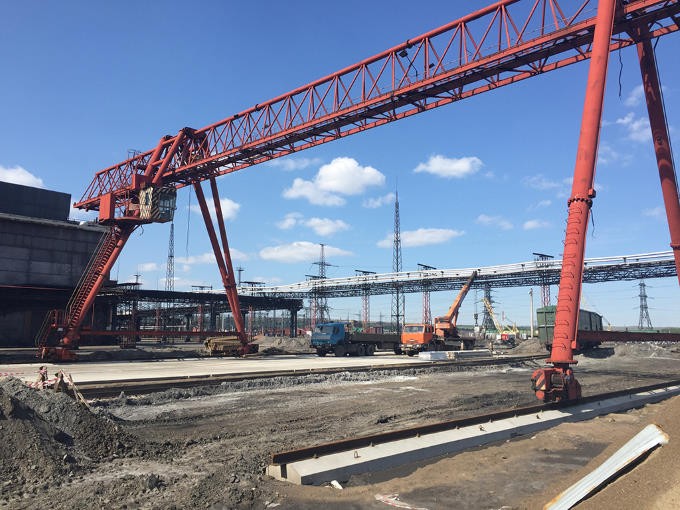

Наземные подкрановые пути

Первый тип путей предназначен для мостовых подъёмных устройств, у которых общая нагрузка достаточно велика. Они применяются на железнодорожных узлах, морских портах, крупных логистических центрах.

Второй тип путей используется для организации движения подъёмного оборудования средней грузоподъёмности: кран-балок, тельферов. Их подкрановый путь включает:

  • поперечные балки и опорные стойки (на первые монтируются подъёмные механизмы опорного типа, на вторые подвесные подъёмники);
  • специальные балки (применяются как направляющие);
  • элементы путевых систем (к ним относятся ограничители, фиксаторы и так далее);
  • различные направляющие и крепления.

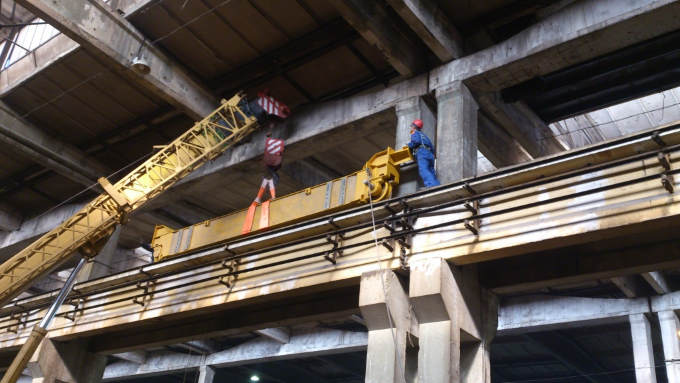

Надземные подкрановые пути

Марки и тип используемых элементов зависит от разрешённой грузоподъёмности и определяется установленным стандартом.

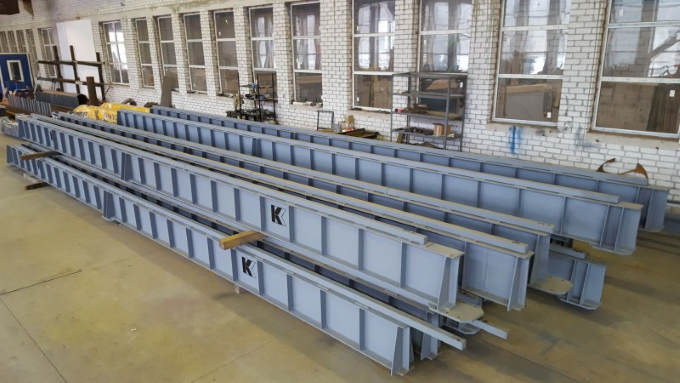

Конструктивные элементы подкранового пути

Любой крановый путь подразделяется на основные и вспомогательные узлы. К основным относятся рельсы и балки подкрановые. Вспомогательные узлы включают: концевые упоры, буфера, подрельсовую подкладку, крепёж.

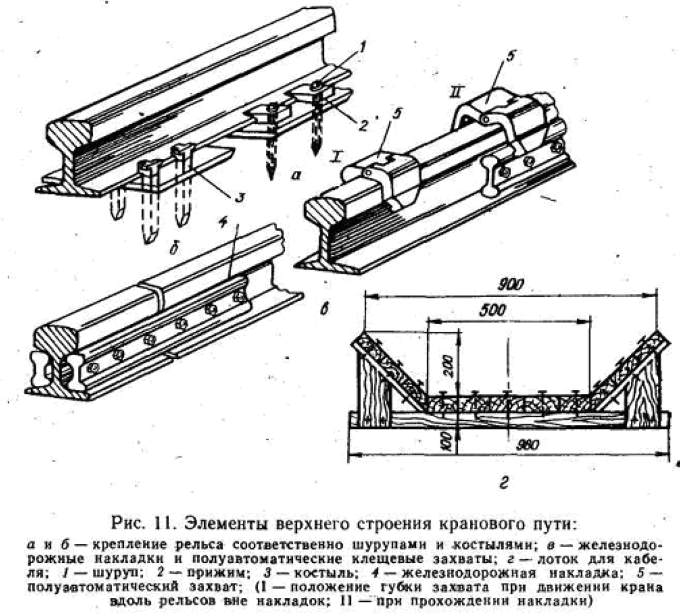

Конструктивные элементы подкрановых путейУстройство и состав этих изделий определяет его грузоподъёмность. Именно от этого показателя зависит состав подрельсовой прокладки, марки рельс и способах их крепления.

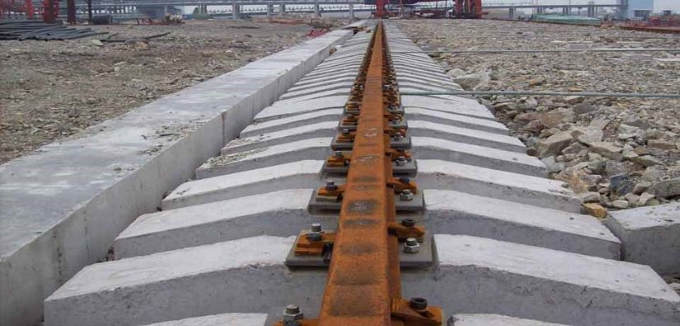

Рельсовое полотно

Эта часть подкранового пути определяет направление, дальность и скорость движения всего устройства. Рельсовый путь укладывается на заранее подготовленную подложку. Перед началом её укладки следует завершить все необходимые земляные работы, проведение запланированных коммуникаций, создание ливневых стоков. Особое внимание следует уделить качеству засыпаемого грунта. Путь мостового крана отсыпается только сухим грунтом с одинаковой плотностью. Наиболее целесообразно рельсовое полотно изготавливать из гранитного щебня.

Сами рельсы укладываются на шпалы, к которым крепятся костылями. В зависимости от грузоподъёмности можно применять полушпалы изготовленные из дерева или бетонные в соответствие с установленными стандартами.

Рельсы подкранового пути

До 10 т допустима установка рельс марок Р18 или Р24. До 30 т включительно рекомендуются рельсы марки Р38. Для более мощных мостовых систем необходимы рельсы Р50 или Р65, устанавливаемые на железнодорожное полотно.

Стальные вертикальные костыли

В качестве крепления для подкрановых путей применяют костыли марки К 130. К ним предъявляются менее жёсткие требования по скоростным нагрузкам. Они необходимы для решения следующих задач:

  • обеспечивать надёжность крепления рельс к шпалам;
  • способствовать равномерному распределению нагрузки во время движения и остановки мостового подъёмного механизма.

Подвесные подкарновые пути

Костыли изготавливаются из прочной стали, стойкой к коррозии.

Упорно направляющие блоки

Эти элементы изготавливаются следующих видов:

  • ведущие (передают крутящий момент между валами);
  • ведомые (меняют характер подъема/опускания за счет корректировки вектора цепей).

Они подразделяются на подвижные и статичные. Первые повышают скорость перемещения грузовой тележки, вторые способны разворачивать ось перемещения, с горизонтальной на вертикальную или наоборот. Основной характеристикой считается отношение количества ветвей к числу канатов, идущих к барабану.

Способы установки рельс

Для современных мостовых систем монтаж подкрановых путей осуществляется следующими способами:

  1. Прижимными пластинами.
  2. С помощью сварки.
  3. Фиксацией крюками с нарезанной резьбой.

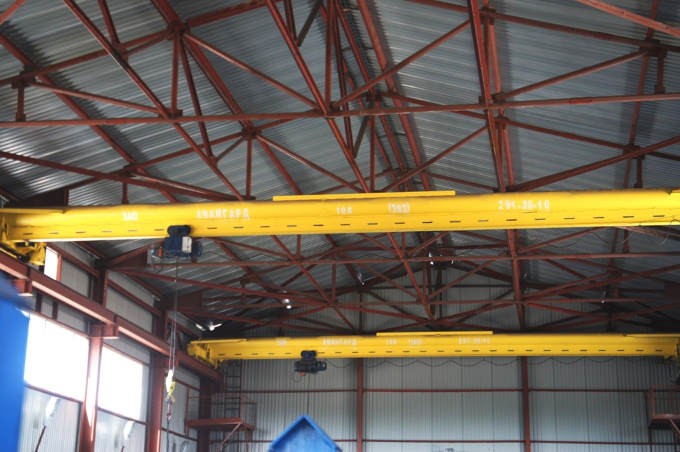

Подкрановый путь кран-балки

К каждому из перечисленных способов предъявляется главное требование — обеспечение прочности и надёжности. Для обеспечения этого требования в качестве крепёжных элементов используют:

  • прижимные накладки;
  • скобы (приваренные или пружинные);
  • пружинные планки;
  • крюки с регулируемыми гайками.

Все виды крепления делятся на две категории: цельно-монолитные и сборно-разборные. Первый вид представляет цельную конструкцию. Она соединена с помощью мощных заклёпок или сварки.

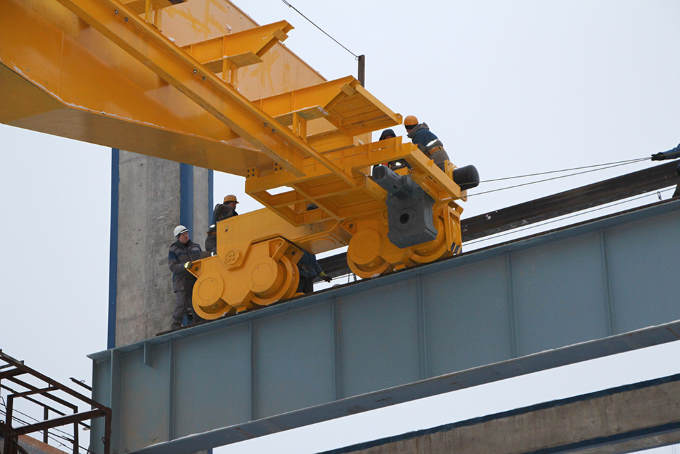

Монтаж подкарновых путей

Второй вид получил наибольшее применение. Он обеспечивает возможность проведения горизонтальной рихтовки пути. Такая конструкция обладает лучшей ремонтопригодностью. Она считается более практичной. Для обеспечения своевременной надёжной остановки в крайних точках мостовой колеи устанавливают тормозные буфера.

Контактный буфер гасит кинетическую энергию посредством механического удара. Безударный выполнен в форме конуса. Он работает по принципу наката на буфер. Третий тип называется смешанным. Он сочетает достоинства двух предыдущих.

Обеспечение высокого качества монтажа гарантирует жесткое крепление всей подкрановой системы. В течение всего периода эксплуатации необходимо проводить периодические проверки состояния мостовой системы и качество заземления.

Обслуживание

Для обеспечение безопасной работы мостового крана необходимо проводить регулярное обслуживание подкрановых путей при необходимости осуществлять их ремонт. В перечень технического обслуживания включены следующие мероприятия:

  • ежемесячный плановый осмотр;
  • периодическое обслуживание, в соответствии с инструкцией по эксплуатации на конкретный образец мостового крана;
  • сезонное обслуживание (при эксплуатации механизма на открытом воздухе).

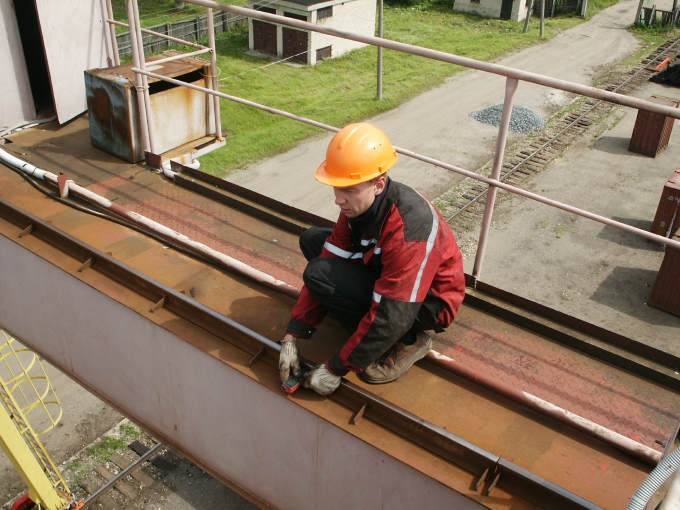

Обслуживание подкрановых путей

Кроме перечисленных видов осмотра предусмотрено ежедневное комплексное обследование перед началом работы на крановой установке. В ходе такого обследования выявляются возникшие дефекты самих рельсов, элементов крепления и качества заземления. Результаты осмотра заносятся в специальный журнал. В случае возникновения неисправностей, влияющих на безопасность эксплуатации мостового крана, работы на нём прекращаются до проведения необходимого ремонта.
