Необходимость поднимать и передвигать грузы возникла еще в глубокой древности по всему миру при возведении Колизея, Великой Китайской стены и т. д. Наши предки изобрели механизм под названием «полиспаст», основной принцип работы которого до сих пор актуален. Он состоит из множества блоков, их затягивают тросом. Практически у всех полиспастов назначение и устройство одинаково. По потребностям сборку рассчитывают на том, чтобы усилить показатели в силе и скорости.

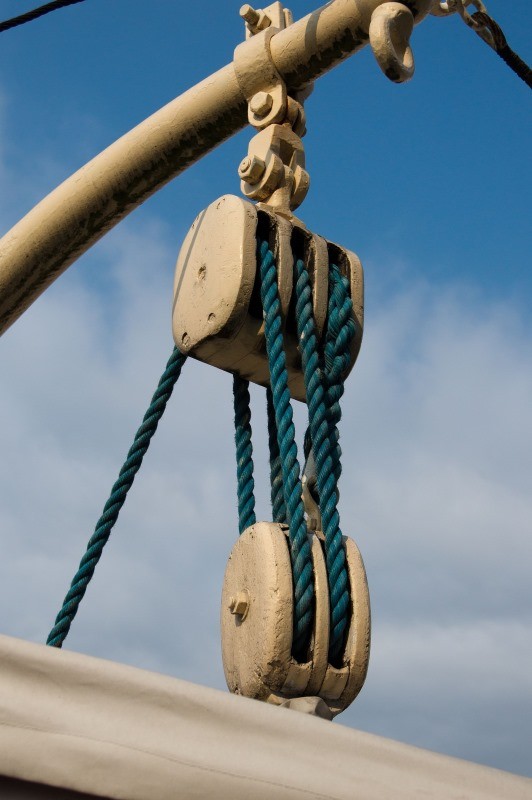

Полиспаст

Назначение и применение полиспаста

Грузоподъемные механизмы конструктивно отталкиваются от правила рычага и силы трения, чтобы увеличить силу или скорость подъема объекта. Два ключевых элемента устройства полиспаста составляют основу работы данного механизма:

  • Неподвижный шкив является элементом, который прикрепляется к технике или иному крепкому статичному элементу. Он выполняет функцию распределения давления между элементами конструкции.
  • Подвижный шкив, присоединяясь к грузу при помощи оснащенного крюка, должен выдержать максимально возможное давление и поддержать работоспособность механизма.

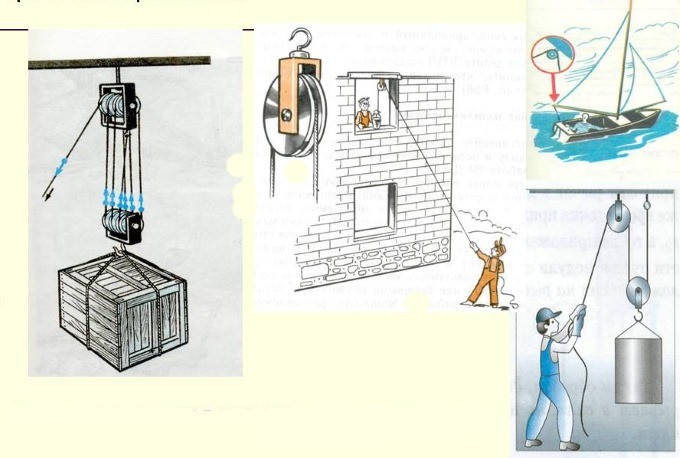

Применение полиспастов

Тросы соединяют элементы конструкции. Неподвижный шкив состоит из роликов, по каждому из которых проводится цепь или канат, что позволяет сократить давление на каждый ролик путем увеличения количества рабочих ветвей, таким образом для подъема тяжелого груза нужно рассчитать и организовать подходящее количество роликов.

  • Полиспаст на кране подъемном используется с усиленными силовыми показателями, его также применяют на такелажных приспособлениях, на малых судах. Подвесные конструкции, в которых натягиваются подвесные силовые линии, машины, переправы, перила, подъемные конструкции в спорте уже много лет практикуют использование полиспастов для облегчения работы.
  • Полиспасты с усиленными скоростными показателями применяются гидравлических и пневматических системах подъема.
  • Когда нужно поднять или спустить тяжелые объекты необходим механизм, который способен поддержать постоянное давление на опорах мостового, козлового и консольного кранов, активно применяется сдвоенный грузоподъемный механизм.

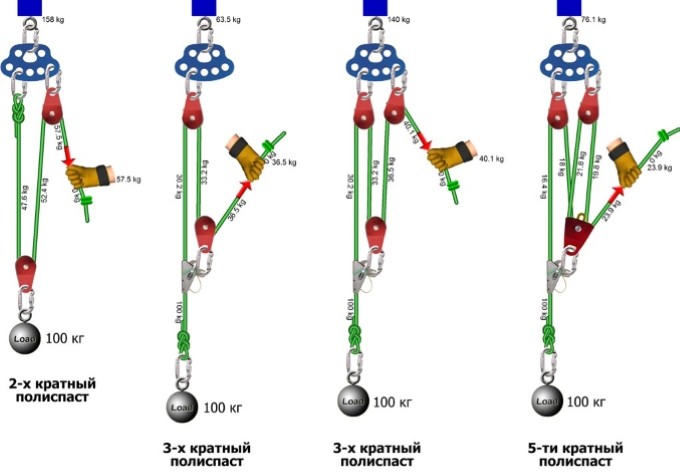

Кратность полиспастов

Одной из главных характеристик подобного механизма по праву считается его кратность. Данная характеристика этого устройства рассчитывается следующим образом:

  • скорость, с которой движется подвижная ветвь механизма ÷ скорость, с которой поднимается груз;
  • число ветвей троса с подвешенным грузом ÷ число ветвей троса, присоединенных к барабану.

При подобном расчете мы определяем мы можем определить коэффициент выигранной силы или скорости по итогу использования данного механизма. Изменить кратность полиспаста можно, добавляя или удаляя дополнительные шкивы системы, соблюдая следующие условия:

  • Если дополнительные шкивы суммарно составили нечетное количество, их нужно прикрепить конец троса на неподвижном шкиве.
  • Если дополнительные шкива суммарно составили четное количество, их нужно прикрепить конец троса на крюковую обойму.

Устройство

Таким образом, мы видим схему простейшего устройства полиспаста:

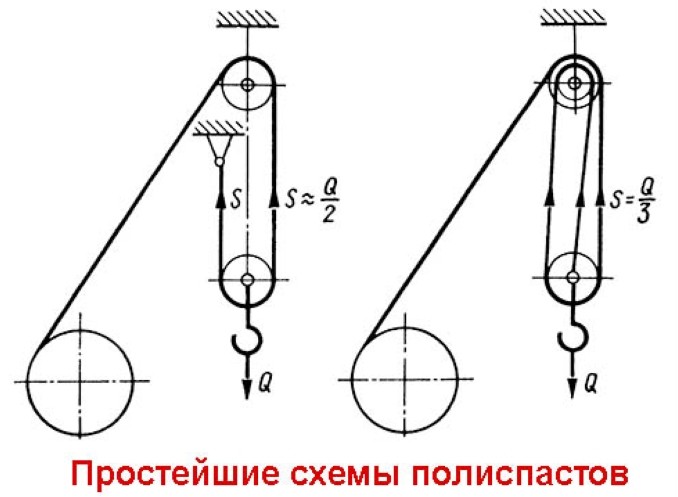

Схема полиспастов
Барабан привода изображен при помощи большого круга, небольшие круги обозначают шкивы системы. На схеме указаны два вида запасовки троса/ цепи:

  • Схема полиспаста слева отображает фиксацию одного конца каната/цепи на неподвижном шкивы, а второго — на барабане привода.
  • Схема справа отображает фиксацию троса/цепи на тяговом механизме, а также на оси подвижного элемента.

Более продвинутые системы полиспаста состоят из трех и более подвижных и неподвижных частей, которые затягиваются канатом при определенной последовательности. Усложненная схема полиспаста выглядит следующим образом:

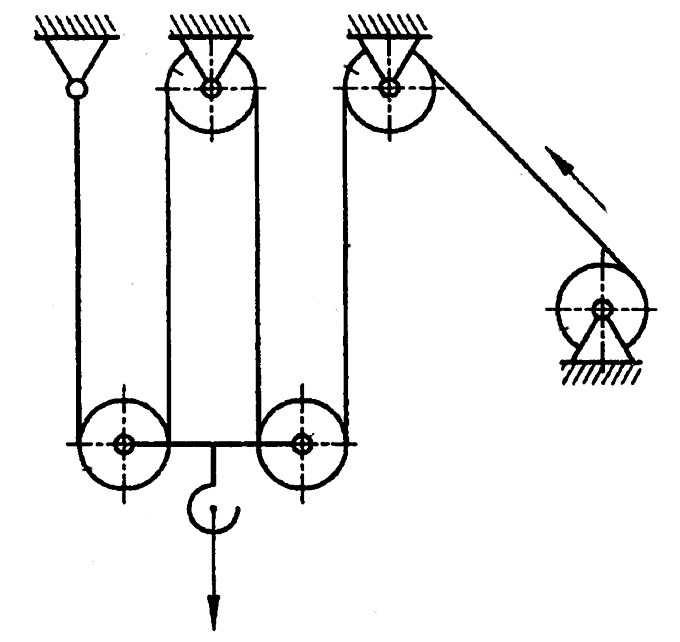

Усложненная схема полиспаста

Работает полиспаст при помощи двух неподвижных шкивов, которые закреплены на поверхности, и два — подвижных. Два его шкива неподвижно закреплены к поверхности, другие — движутся. Подобная схема примерно в четыре раза сокращает давление, оказываемое на привод при тяговом усилии на трос. Точность этой примерно разницы составляет 93-97%, изменяясь в зависимости от качества использованных элементов и точности исполнения конструктивных решений.

Если потребуются определить точный КПД действия полиспаста или рассчитать схему подъема сложного механизма, нужно обратиться к точным формулам. К тому же, без них нельзя обойтись из-за того, что создать идеальные условия в обычной жизни практически невозможно и потому что на конструкцию также действует сила трения, которая создается при движении шкивов по канату/цепи в процессе вращения ролика вне зависимости от используемых подшипников. К негативным факторам дополнительно относится отсутствие на стройплощадке и в комплекте стройтехники гибкого и податливого каната. Жесткость стальных тросов и цепей вынуждает прикладывать дополнительные усилия для перемещения груза, что также важно учитывать.

Существует уравнение моментов сил для полиспастов:
Уравнение моментов сил

Элементы формулы расшифровываются подобным образом:

  • Sс– сила движения сбегающего веревки/цепи.
  • Sн – сила движения набегающего веревки/цепи.
  • q*Sн– усилие, которое нужно приложить для сгибания или разгибания веревки/цепи с учетом жесткости этого каната равному q.
  • N*f – сила трения, учитывая коэффициент трения в блоке равному f.

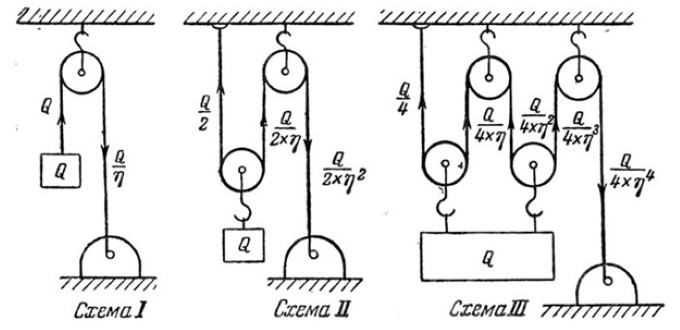

Рассчетная схема полипастов

Если необходимо определить момент, все силы нужно умножить на плечо, которое равняется радиусу шкива R.
Сила, с которой набегает и сбегает веревка/цепь образуется, когда нити веревки/цепи начинают взаимодействовать и создают трение. Учитывая тот факт, что усилие, которое нужно приложить для сгибания или разгибания веревки/цепи оказывается ниже вышеперечисленных, регулярно пренебрегают расчетом воздействия на ось блока:
Нагрузка на ось блока полиспастаЭто уравнение расшифровывается следующим образом:
N – уровень воздействия на ось блока.
Sн – сила движения набегающего веревки/цепи (можно использовать значение принимается примерно равным Sс).
sin(a) – градус угла. с которым отклоняется веревка/цепь от оси.

Далее получаем формулу расчета КПД блока полиспаста:

Формула расчета КПД блока полиспаста

Принцип работы полиспаста

Сквозь статичный шкив для подъема груза перекидывается канат/цепь, груз поднимается при прикладывании усилий, сопоставимых с исходным весом. Через эту конструкцию пропускается цепь. Высота, на которую поднимается груз должна быть равной длине каната. Такая схема не позволяет сократить ни силовые, ни скоростные показатели процесса перемещения груза.

Вдвое сократить затраченные усилия при применении грузоподъемного механизма возможно, конец веревки фиксирует систему на статичном шкиве, а специальный подвижный ролик и крюк подвешивается к грузу. В таком случае подвижный шкив механизма передвигается параллельно грузу и усилия, которые нужно затратить на его подъем, сокращаются. В этих несложных манипуляциях и основывается работа подобного грузоподъемного устройства.

Принцип действия полиспастов

Главная задача неподвижных блоков — создать путь перемещения каната/веревки, не давая сократить затрачиваемые усилия. Подвижные шкивы, прикрепляясь к грузу, способны выиграть в усилиях. Можно двукратно сократить прилагаемые усилия на подъем груза, при помощи увеличения состава системы конструкции на парные шкивы, состоящие из подвижного и статичного шкивов, отталкиваясь от количества подвижных роликов.

Виды полиспастов

Силовыми механизмами называются системы, позволяющие экономить усилия на поднятие или перемещение груза за счет сокращения скорости его поднятия или перемещения, таким образом, сэкономленные усилия обратно пропорциональный затраченной скорости.
Также существуют скоростные механизмы, рычагом в таких системах является веревка, но усилия направляются на скорость подъема груза, что очень актуально для гидравлических систем.
Существуют следующие виды полиспастов:

  • Одинарные силовые полиспасты, в таких системах груз необходимо подвесить к подвижному блоку, а рабочие ветви берут на себя тяговые усилия. При использовании силовых систем нужно учитывать необходимость наличия у барабана нарезки в одну сторону, так как один конец канта/цепи будет прикрепляться к нему, а второй — к неподвижному блоку или обойме крюка.
  • Скоростные полиспасты, в таких системах груз необходимо подвесить к концу рабочей ветви, а усилия прикладываются в отношении подвижного блока.
  • Сдвоенные силовые полиспасты, в таких системах груз оба конца веревки/цепи прикрепляться к барабану с нарезкой в две стороны. Уравнительный верхний блок выравнивает длину ветвей каната, в случае если они неровно вытянуты.

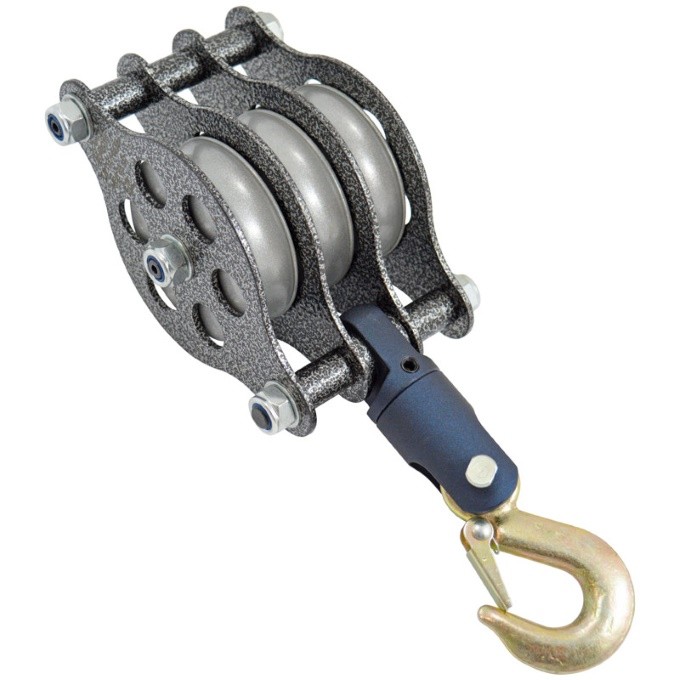

Трехроликовый полиспаст

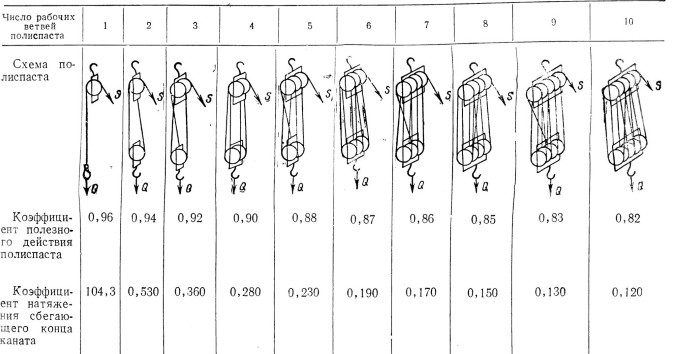

Что влияет на эффективность подъемника?

В предыдущих разделах статьи упоминалось о приблизительной кратности полиспастов. что округляется в большую сторону. Однако в реальном использовании механизма, она часто оказывается ниже указанного. Какие же факторы влияют на подъемник и его эффективность?

Нужно обратить внимание на следующие вопросы:

  • Сколько блоков было использовано?
  • Из какого материала сделана веревка/канат?
  • Какой тип подшипников был использован?
  • Качественно ли были смазаны все элементы полиспаста?
  • Был использован канат расчетного диаметра и длины?
  • Чему был равен градус угла каната и плоскости ролика?

Как крепится веревка к механизму?

Существует несколько способов крепления этой конструкции к цепи:

  • Необходимо применять репшнуры и обмотать узлами в 3-6 оборота.
  • Прикрепить конструкцию можно также при помощи различных зажимов.

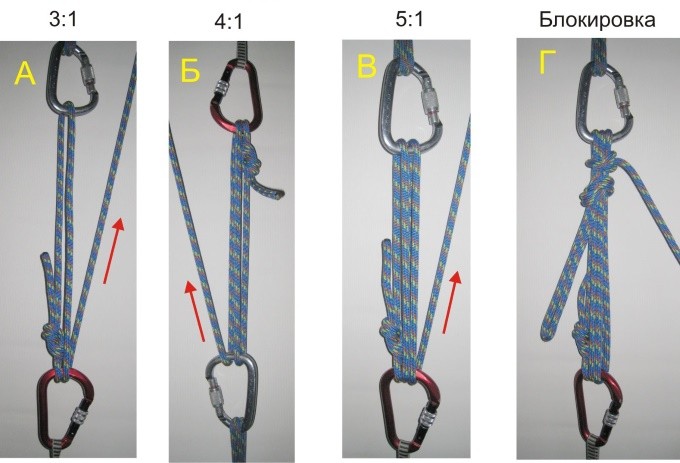

Крепление веревки к полиспасту

Запасовка полиспастов

В момент, если возникает необходимость изменить скорость или высоту подъема груза проводят запасовку, а именно изменяют расположение блоков и межблочное расстояние.

Запасовка полиспастов используется в следующих формах:

  • Однократная запасовка, являясь наименее эффективной, применяется на стреловых кранах, где крюк подвешивается на 1 цепи, проводится через все статичные шкивы и наматывается на барабан.
  • Двукратная запасовка, применяясь на балочных кранах со стрелами, с одной стороны цепи прикрепляется к началу стрелы, а другой конец цепи пропускаются через обводной барабан и закрепляется лебедкой.
  • Четырехкратная запасовка является наиболее мощной и популярной в связи с большой грузоподъемностью. Ее особенностью является использования поочередно схемы двукратной и однократной запасовок, прикрепляя каждый блок к крюковой подвеске.
  • Четвертый вид запасовки предусматривает дополнение подвижных роликов одной или двумя подвижными обоймами.

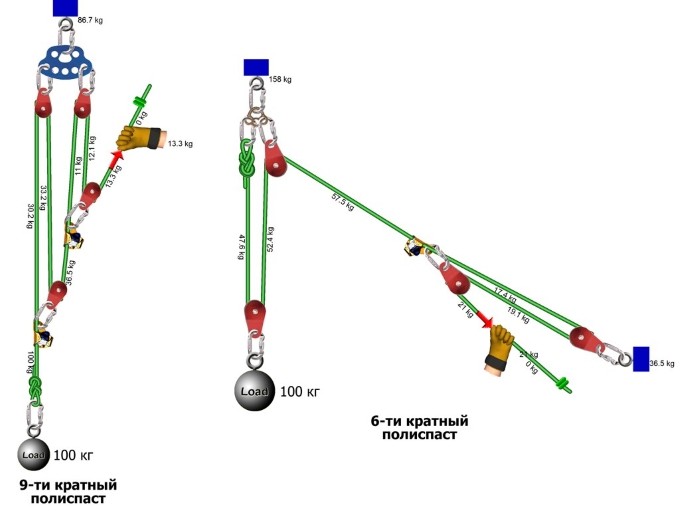

  • Запасовка полиспаста

Современная жизнь, как и жизнь наших предков несколько тысячелетий назад, очень сильно бы усложнилась при отсутствии такого полезного механизма. Начав историю своего использования со строительства и машиностроения, полиспаст стал обязательным элементом обыденной жизни. В связи с этим, знать, что это и как им пользоваться, должен каждый.
