Многообразие существующих подъёмных устройств требует точного понимания для решения каких задач каждое из них предназначено. Это прежде всего связано с соблюдением мер безопасности при проведении погрузочно-разгрузочных работ. Часто перед проведением несложных операций пользователи ищут ответ на вопрос – что такое лебёдка? Какими характеристиками она обладает и способна ли справиться с поставленной задачей.

Лебедка

Описание и характеристики

Современная лебёдка является подъёмным устройством, которое позволяет перемещать грузы в горизонтальной и вертикальной плоскости. Их используют для решения следующих задач:

  • при проведении строительно-монтажных работ;
  • в автомобильных мастерских;
  • для транспортировки груза на небольшие расстояния;
  • преодоления труднопроходимых участков дорог (автомобильные лебёдки).

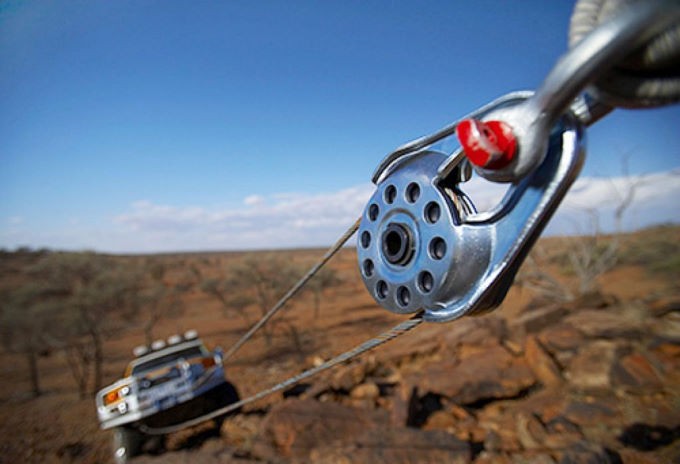

Применение лебедки

Можно однозначно утверждать, что такое устройство — это небольшой кран. Его основными характеристиками являются:

  • грузоподъёмность;
  • длина каната;
  • собственный вес;
  • способ крепления;
  • область применения.

Чаще всего она используется как грузовой механизм в небольших помещениях. Её компактность, надёжность, долговечность позволяет решать широкий круг задач при строительстве, ремонте, погрузке различных агрегатов.

Устройство и принцип работы

Основными элементами конструкции являются:

  • тяговый барабан;
  • тормозное устройство;
  • понижающий редуктор;
  • предохранительное устройство.

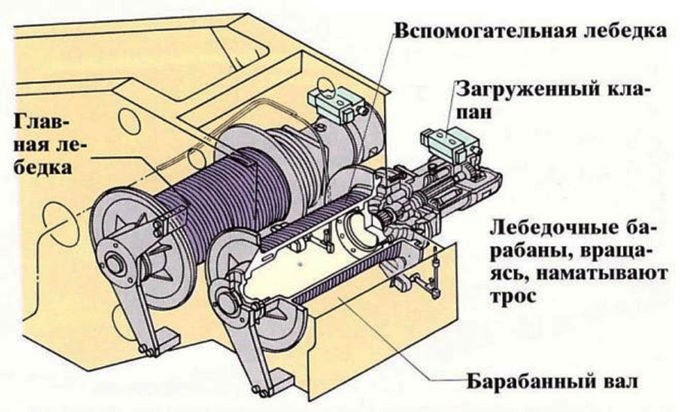

Устройство лебедки

В отдельных конструкциях устройство лебёдки дополняется различными элементами. В электрических системах установлен электрический двигатель, обеспечивающий вращение барабана. Для увеличения тягового усилия на трос устанавливают специальные тяговые ролики.

В мощных агрегатах устанавливают четыре барабана: основной (грузовой), возвратный два дополнительных (вспомогательных).

В основу таких подъёмных систем заложен следующий принцип работы. Посредством ручного или электрического привода производится протягивание каната через тяговый механизм. Этот механизм обеспечивает движение с постоянной скоростью, при равномерном наматывании каната на барабан. Привод лебёдки оснащён зажимами, тормозной системой, обеспечивающей предотвращение непроизвольного движения груза в обратном направлении.

Виды лебедок

На сегодняшний день производителями разработаны следующие виды лебёдок:

  • ручные;
  • электрические;
  • тяговые;
  • маневровые;
  • скреперные;
  • буровые;
  • автомобильные.

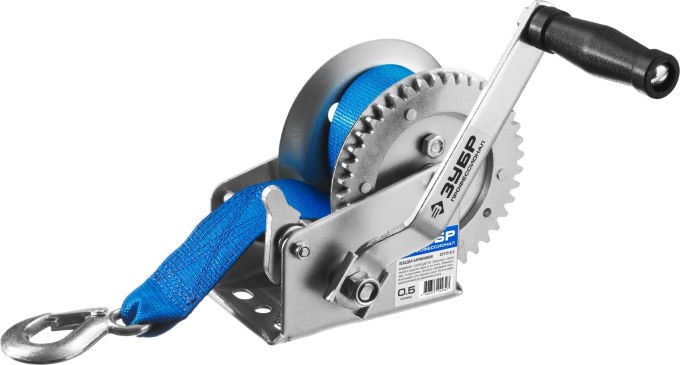

Ручная лебедка

Каждый из них обладает своими конструктивными особенностями. Они подразделяются на двух и многобарабанные лебёдки.

Первый вид обладает рычажным механизмом, который вручную приводит в движение барабан с намотанным канатом. Этот механизм имеет штангу или барабан с закреплённым рычагом. Принцип работы таких систем основан на протягивании каната через механизм с наматыванием его на барабан. На конце каната закреплен грузозахватывающий механизм (например, крюк).

В электрических устройствах весь механизм осуществляет движение с помощью электрического двигателя. Это значительно расширяет технические возможности, позволяет перемещать более тяжёлые грузы.

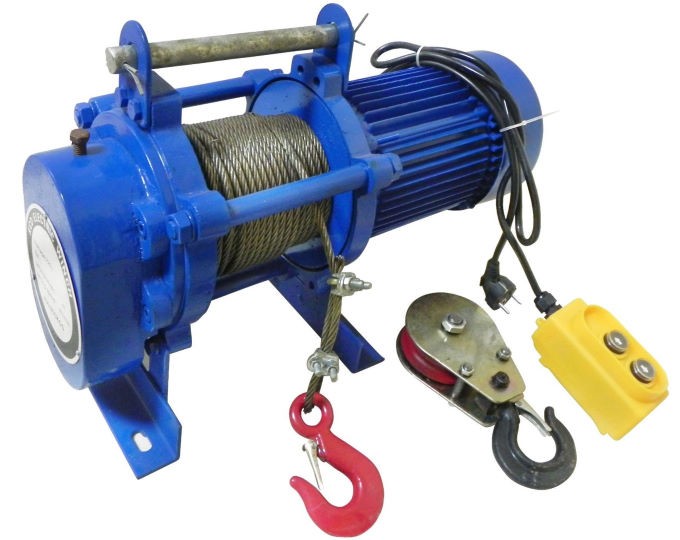

Электрическая лебедка

Тяговые агрегаты крепятся к горизонтальной или вертикальной поверхности и используются для проведения различного вида строительных и монтажных работ. С их помощью формируются строительные подъёмные устройства.

Маневровая лебёдка применяется на железнодорожном транспорте для перемещения вагонов на небольшие расстояния. Они бывают электрические или пневматические с одним или двумя барабанами.

Буровые лебёдки используются на буровых площадках при установке или снятии обсадных труб. Скреперные системы устанавливаются на карьерах для перемещения массивов горной породы при добыче полезных ископаемых.

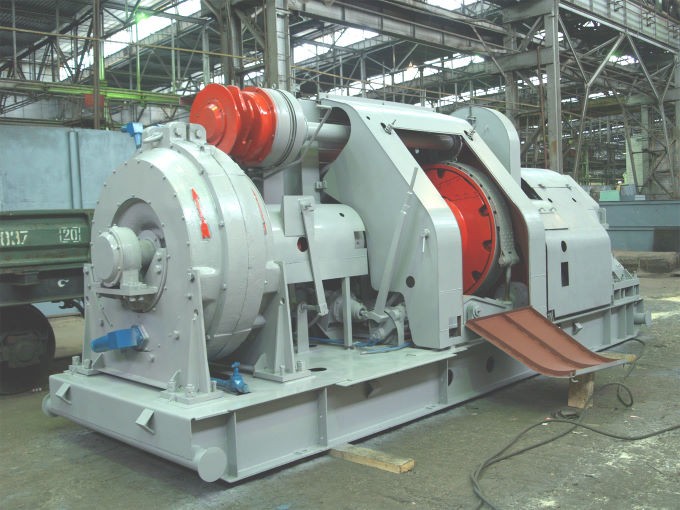

Буровая лебедка

Главным преимуществом применения подобных устройств является возможность замены сложных и дорогостоящих подъёмных и транспортных механизмов.

Как выбрать ручную лебёдку

При выборе ручной лебёдки следует обратить внимание на следующие параметры:

  • создаваемое тяговое усилие;
  • длина каната или троса (канатоёмкость);
  • материал корпуса;
  • конструкция тормозного механизма;
  • механизм привода (барабанный или тяговый);
  • количество закреплённых крюков;
  • собственный вес;
  • надёжность производителя.

По первому показателю простые модели с рычажным приводом способны обеспечивать перемещение груза не более 600 кг. Более совершенные имеют величину этого показателя до 3000 кг. При выборе необходимого устройства (в том числе и ручного) необходимо задавать определённый запас тягового усилия.

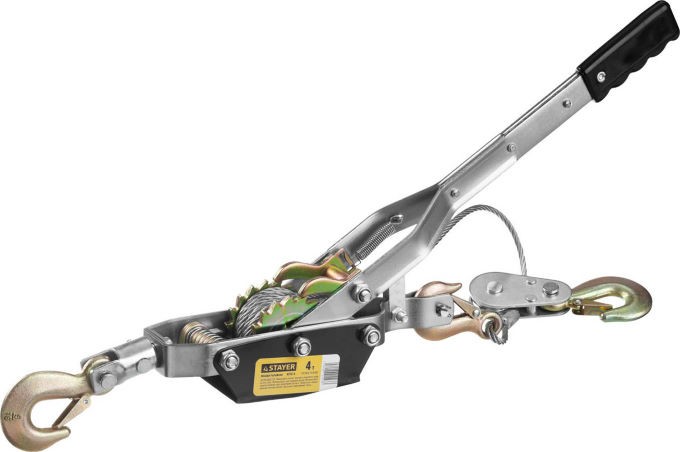

Рычажная лебедка

Для большинства ручных конструкций длина намотанного каната варьируется от 2 м до 5 м. Отдельные модели имеют барабан с канатом до 15 м. При выборе ручной лебёдки целесообразно остановить свой выбор на агрегате с фрикционным тормозом или двухсторонним храповиком. Вес ручных конструкций достигает 15 кг. Если необходим подъём или перемещение небольших грузов лучше подобрать изделие полегче, например, от 3 кг до 7 кг. Облегчённые варианты изготовлены из алюминиевого сплава. Отдельные модификации ручных конструкций имеют не два, а три крюка. Это позволяет при использовании дополнительного блока с роликом создать двойную ветвь каната увеличив тяговое усилие.

После определения всех необходимых параметров следует внимательно изучить степень надёжности и отзывы о компании производители. Следует доверять только хорошо зарекомендовавшим себя компаниям, работающим длительное время на рынке производства и реализации подъёмного оборудования.

Использование ручной лебёдки

В основном ручные лебёдки изготавливаются следующих видов:

  • барабанные;
  • рычажные;
  • монтажно-тяговые.

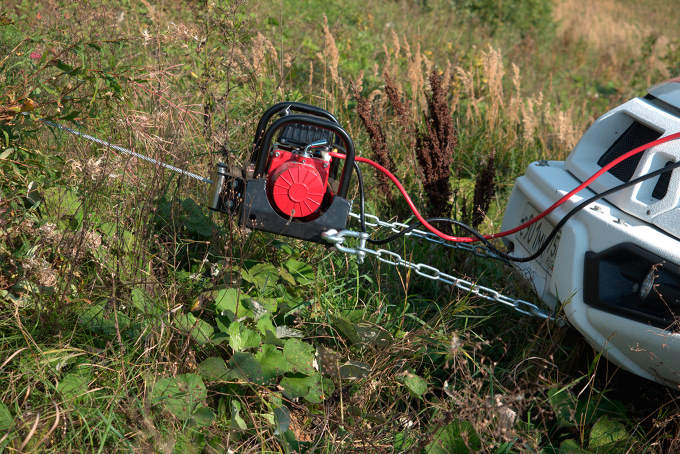

Лебедка на машину

Ручные агрегаты применяется на строительных площадках, складских помещениях, автомобильных и домашних мастерских, загородных домах. Первый тип используется для подъёма, опускания, перемещения груза небольших габаритов с ограниченной массой Источником движения служит вращение барабана вручную. Корпус изделия должен быть жёстко закреплён к выбранной поверхности.

Рычажные ручные конструкции применяются в тех случаях, когда необходимо переместить грузы, обладающие большими габаритами и массой. Они не требуют жёсткого закрепления с одной из сторон. Универсальность таких агрегатов заключается в том, что ни успешно могут применяться на горизонтальной и вертикальной плоскости.

Монтажно-тяговые агрегаты конструктивно отличаются от барабанных и рычажных устройств. В них могут использоваться канаты или стропы любой длины. Принципом работы является протягивание каната через механизм в заданном направлении. Одним из вариантов такого устройства является так называемая червячная лебёдка. В ней используется зубчатая передача с оборотным усилием. Основным недостатком таких систем является повышенный коэффициент трения, создаваемый между зубчатым колесом и червячным винтом. Это обстоятельство приводит к быстрому износу всего механизма.

Применение тяговой лебедки

Все конструкции с ручным приводом применяются как вспомогательное (дополнительное) грузоподъёмное оборудование. Особенно в тех случаях, когда имеется ограничение свободного пространства.
