В различных сферах деятельности возникает необходимость по перемещению грузов, готовых деталей или целых агрегатов, для их установки. Такие задачи решаются с помощью различных грузоподъёмных механизмов. Для правильного выбора необходимого агрегата необходимо точно ориентироваться в их параметрах, области применения. Следует понимать, что такое тельфер, какими возможностями он обладает.

Тельфер

Тельфером называется подвесное устройство, предназначенное для перемещения груза в двух плоскостях. Вдоль вертикальной плоскости, по горизонтали к необходимому месту положения. Обычно у них используют электрический привод. Такие агрегаты способны перемещать грузы до нескольких десятков тонн. Производство современных тельферов осуществляется на основании положений ГОСТ 22584-96.

Устройство и принцип работы

Основными элементами, которые составляют устройство тельфера, являются:

  • барабан, на который накручивается канат;
  • электрический двигатель;
  • специальный тормоз;
  • редуктор планетарного типа;
  • канат;
  • грузозахватывающая система.

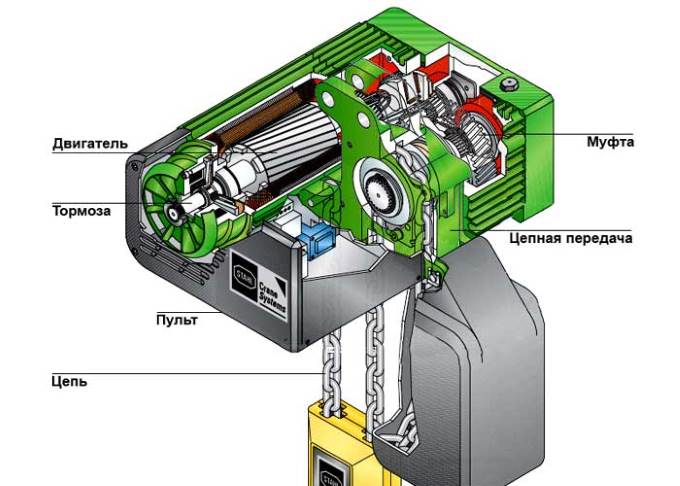

Устройство тельфера

Все элементы, кроме системы на котором фиксируется груз, расположены в корпусе. У ручных тельферов устройство отличается отсутствием электрического двигателя. Для перемещения груза вдоль горизонтальной плоскости монтируется специальная балка.

Принцип работы заключается в изменении длины каната, на котором располагается грузозахватывающее устройство. Это происходит благодаря вращению якоря электрического двигателя, который соединён с редуктором, закрепленном на барабане. Управление вращением осуществляется с выносного пульта. Для обеспечения безопасного проведения работ предусмотрен грузоупорный тормоз.

Отличия тельфера от других устройств

Такой механизм обладает рядом отличий от других подъёмных агрегатов. Эти отличия определяют его область применения. Для него существуют ограничения по перемещению определённых видов грузов.

Тельфер и таль

Одним из близких к такому агрегату по решаемым задачам можно считать подъёмную систему, называемую таль. Их изготавливают с тремя видами приводов: электрическим, механическим и ручным. Наиболее удобным для использования считается электрическая таль. Она представляет компактный механизм с электрическим двигателем, системой подвесов и крепления груза. Таль электрическая рассчитана на поднятие грузов, масса которых не превышает 12 т.

В устройство электрической тали входят следующие агрегаты:

  • электрический двигатель;
  • блок управления (может изготавливаться как переносной пульт или монтироваться в стационарном шкафу);
  • система подъёма, состоящая из барабана, зубчатой муфты с колесом;
  • грузоупорный тормоз.

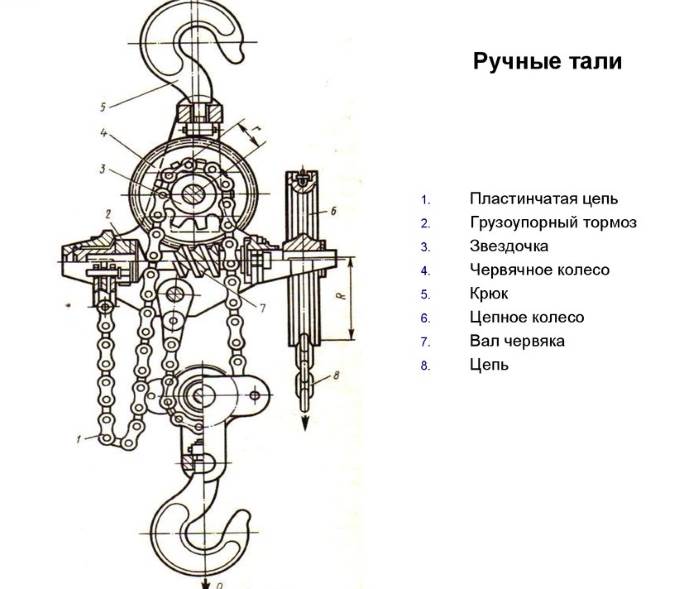

Устройство тали

Разница ручной тали и электрической состоит в отсутствии электрического привода. У ручных талей применяют рычажные или червячные системы подъёма.

Её применяют на складских помещениях, строительных площадках, автомастерских. Независимо от конструкции таль имеет ограниченную область действия. Этим отличается тельфер от тали. Кроме этого тельфер имеет более крупные размеры, а значит большую грузоподъёмность.

Кран-балка и тельфер

Часто при решении практических задач возникает необходимость сделать выбор кран-балка или тельфер. Каждый из этих подъёмных агрегатов обладает своими достоинствами, позволяющими решать конкретные задачи.

Кран-балкой называется мостовое подъёмное устройство, которое обладает подвижной системой, концы которой опираются на специально оборудованные подкрановые пути.

Этим она отличается от стандартного тельфера. Кран-балки выполняются двух видов: опорные или подвесные.

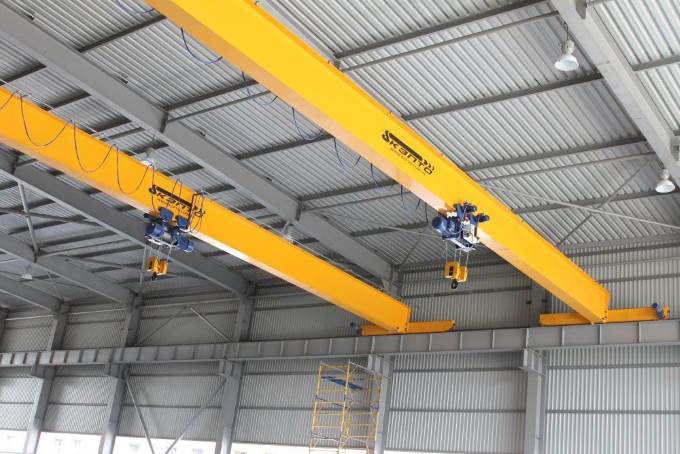

Кран-балка опорная

Модели первого типа имеют несущую балку, расположенные ниже плоскости несущих конструкций. Во втором типе эти элементы расположены наоборот. Основными элементы типичных кран-балок являются:

  • две балки (пролётная и концевая);
  • подъёмный механизм (обычно это электрический двигатель с редуктором, как у тельфера);
  • концевые опоры;
  • пульт управления;
  • система торможения;
  • устройства фиксации (например, крюк).

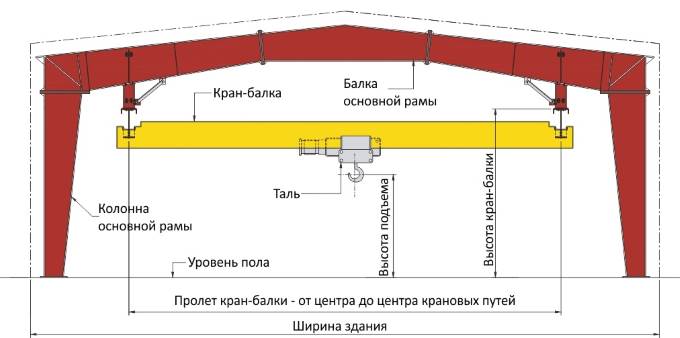

Конструкция кран-балки

Главным отличием кран-балки является наличие четырёх степеней свободы, что значительно расширяет возможности по подъёму, транспортировке закреплённого груза.

Классификация

Современные агрегаты классифицируются по следующим признакам:

  • способу перемещения;
  • типу поднимающего механизма;
  • варианту исполнения;
  • характеристикам (высоте подъёма, количеству скоростей перемещения груза);
  • типу полиспаста;
  • способу установки (стационарные и передвижные).

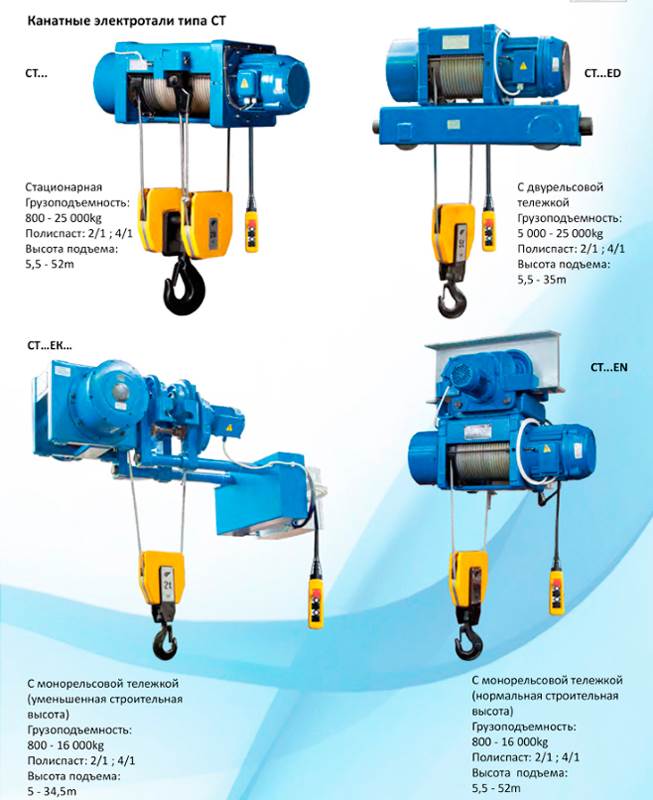

Классификация тельферов

Все такие агрегаты подразделяются на стационарные или передвижные. В качестве поднимающего механизма у них используют металлические цепи или канаты. Электротельфер исполняется в следующих вариантах:

  • взрывобезопасные и пожаробезопасные;
  • для сложных климатических условий (сильных морозов или высокой влажности, например, тропические);
  • использования в агрессивных средах с большим содержанием химически активных элементов.

Для каждого вида тельфера устанавливаются наиболее приемлемые характеристики: высота, скорости подъёма, направление и скорость перемещения. Важным параметром является характеристика так называемого полиспаста. Эта характеристика определяет силу натяжения используемых механизмов (каната или цепи). Он обозначается соотношением и имеет значения 1/1; 2/1; 2/2; 4/1. Для некоторых конструкциях могут применяться совершенно другие соотношения. От этого параметра зависит скорость подъёма, грузоподъёмность, эффективность. В подобных агрегатах применяют два варианта скоростной и силовой полиспаст.

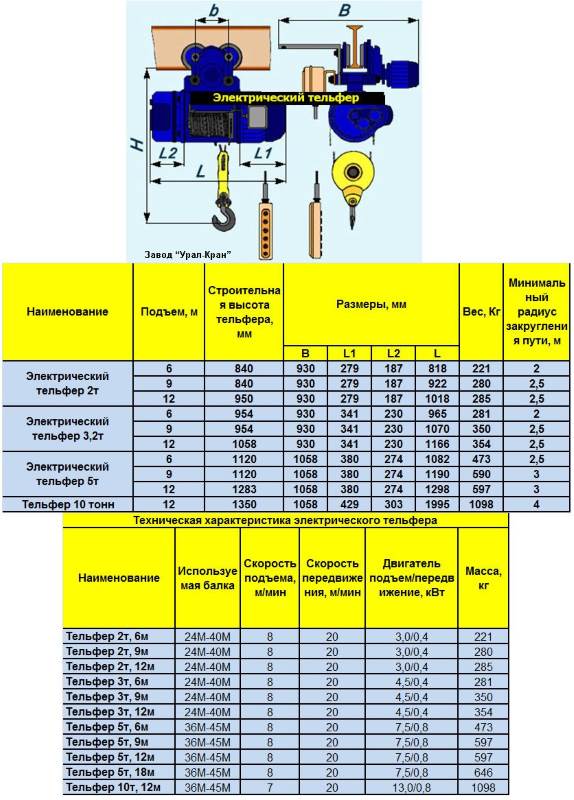

Технические характеристики тельферов

Многообразие конструкций и технических возможностей позволяют применять такие подъёмные устройства на различных объектах. Большую популярность получил тельфер болгарский. Он изготовлен из качественных комплектующих, имеет надёжную сборку, обладает хорошей надёжностью.
