Для надёжной фиксации и перемещения грузов различной массы грузоподъёмные механизмы оснащаются захватными системами. Наиболее распространёнными считаются приспособления, выполненные в форме крюка. Крюковые подвески для подъемных кранов обладают различными конструкциями и способны поднимать, удерживать и перемещать грузы по всей территории.

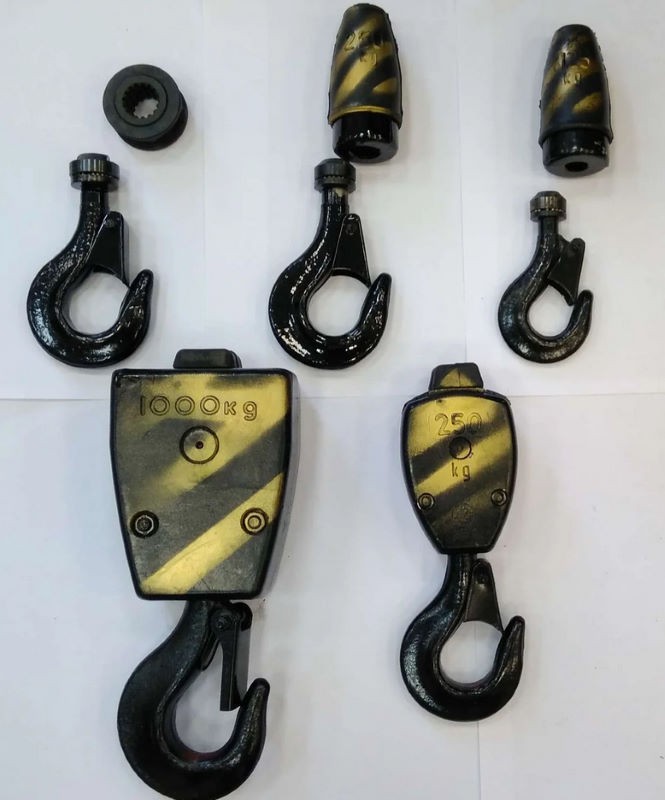

Крюковые подвески

Назначение

Крюк грузоподъёмный относится к универсальным захватывающим устройствам, способным решать задачи в различных условиях. Он является составной частью целого механизма, называемого крюковая подвеска. Его используют для подъёмных устройств различного типа: кранах, тельферах, кран-балках. Любая крюковая подвеска, устанавливаемая на кран, имеет замыкающее устройство. Оно предотвращает самопроизвольное отцепление груза. В зависимости от грузоподъёмности подвеска имеет ось блоков, обеспечивающих свободное движение по заданному направлению.

Для обеспечения перемещения груза только в вертикальной плоскости, на мостовой кран крепится крюковая подвеска, имеющая форму сдвоенного полиспаста. Подвеска обеспечивает равномерную нагрузку на все опоры крана и распределяет вес по пролётной части моста. Эта конструкция позволяет производить одновременную намотку каната на барабан. Для перекоса и автоматического выравнивания усилий в симметрично расположенных ветвях подвеска имеет уравнительный блок или балансир. Особенностями таких устройств является место крепления полиспаста.

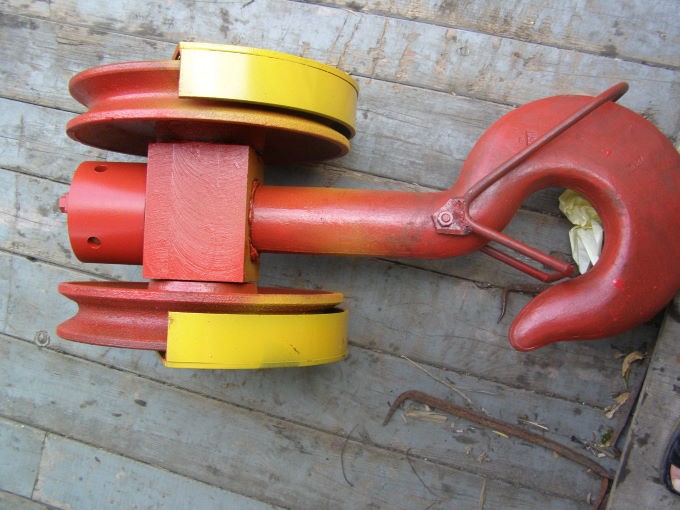

Крановая крюковая подвеска

Если кратность крюковой системы является чётным числом, то она крепится к раме. При нечётной кратности – к подвеске.

Сдвоенный полиспаст обеспечивает симметрию крюковой системы.  Ветви каната сохраняются неподвижными. Балансир способен поворачиваться на требуемый угол.

Устройство

Крюковая подвеска состоит из следующих элементов:

  • траверса;
  • редуктор;
  • ось (одна или несколько);
  • крюк (выбранной конфигурации);
  • система крепления;
  • подшипников (одного или нескольких).

Для приведения в движение всего механизма используется отдельный электрический мотор. У некоторых вариантов в устройство вносят различные изменения, улучшающие его характеристики. Например, крюковая подвеска мостового крана имеет специальный балансир.

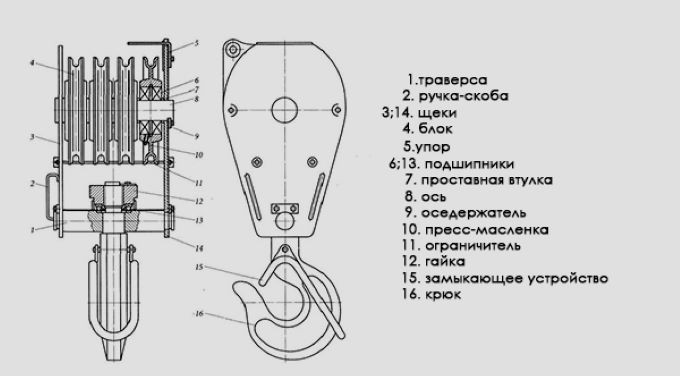

Устройство крюковой подвески

В крюковой подвеске укороченной модификации применяют траверсу специальной формы. Она снабжена упорным подшипником, на который упирается крюковой элемент. При классическом варианте подвески блоки монтируются на ось, закреплённую на траверсе. Все элементы крюковой подвески установлены в кожухе, из которого производится выход каната.

Виды грузовых крюков

Современные грузоподъёмные крюки выполняются в соответствии с установленными государственными стандартами.

Их можно классифицировать по следующим характеристикам:

  • количество установленных осей;
  • размер крюковой подвески;
  • применяемого материал;
  • назначение;
  • способы крепления;
  • типы крюков.

Виды крюковых подвесок

В качестве материала для изготовления крюковой подвески применяют различные марки стали. По технологии производства они бывают: литые, кованые, пластинчатые. Наименьшее распространение получили литые крюки по причине трудностей, связанных с выявлением скрытых недостатков металла при литье.

Блочная подвеска мостового крана с изменяемой кратностью полиспаста способна регулировать скорость подъёма груза, с учётом его общей массы. Масса механизма крюкового устройства не должна превышать 5 % от рассчитанной грузоподъёмности. Такое соотношение обеспечит равномерное натяжение каната.

Для крепления крюка используют три типа крепления: ухо, вертлюг или вилочное соединение. Вид соединения выбирается в зависимости тот типа крюка и требуемой грузоподъёмности.

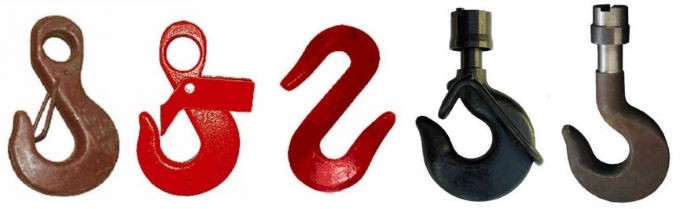

Виды креплений крюков

В настоящее время применяются следующие типы крюков:

  • приварной;
  • цепной;
  • чалочный;
  • вращающийся;
  • двурогий;
  • с расширительным звеном;
  • S-образный.

Для каждого из этих крюков применяется индивидуальный замок, который должен соответствовать утверждённым стандартам и правилам соблюдения техники безопасности.

S-образный крюк выполнен в форме заглавной буквы S. В результате он имеет симметричную конструкцию. К нему груз может крепиться независимо от установленной стороны. Изделие с расширенным звеном позволяет крепить на нём большое количество строп фиксации груза.

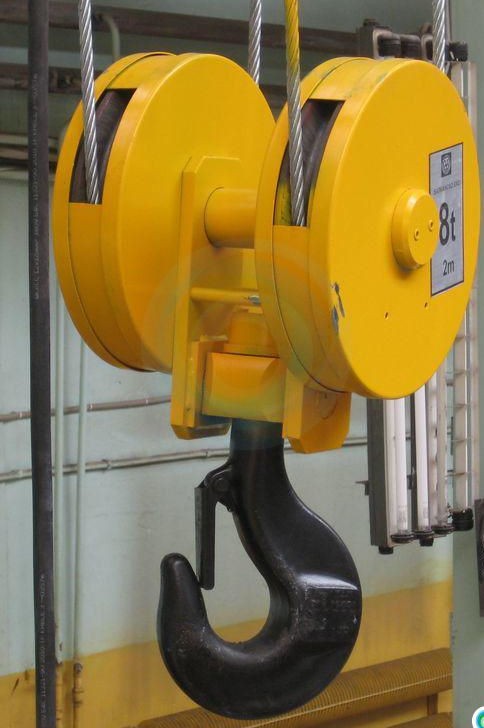

S-образные крюк

По количеству установочных осей крюковой подвески их подразделяют на одноосные, двухосные и трёхосные. Одноосная подвеска имеет одну ось, обеспечивающую движение каната. Двухосная подвеска оснащена двумя осями. Их располагают между щёк. Надёжность конструкции обеспечивается болтовым соединением. Захватный механизм установлен на траверсе с применением системы блоков. Безопасность работы обеспечивает специальный замок. Трёхосная подвеска снабжена ещё одной обоймой из двух щёк, которая соединяется с помощью серьги и стального пальца.

По геометрическим параметрам различают два типа крюковой подвески:

  • нормальные;
  • укороченные.

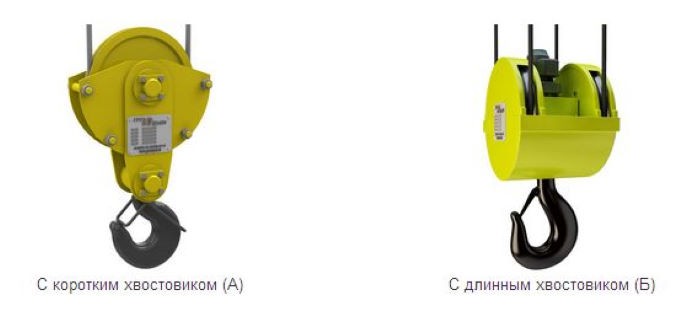

Нормальные и укороченные крюки

Крюковая подвеска нормальной длины имеет несколько блоков с подшипниками вращения (обычно от одного до четырёх). Блоки крюковой системы могут быть обводными или собраны по схеме полиспаста. Сам грузовой крюковой механизм фиксируется гайкой большого диаметра.

При небольшой длине крюковой подвески она размещается на одной оси с траверсой. Их не оснащают щеками. Специфика конструкции позволяет установку крюковой подвески в помещениях, с ограниченным запасом по высоте. Подвеска укороченной конструкции обладает ещё одной особенностью. Она оснащается только чётным количеством блоков.

Отдельным видом подъёмных устройств, считается грузовая петля. Она имеет меньший вес, чем другие системы и получила более широкое распространение. Конструктивной особенностью такого устройства является необходимость пропускания каната или стропы через отверстие петли. Это вызывает постоянное трение стропы о петлю, что негативно сказывается на сроке службы такого устройства. Грузовые петли изготавливаются: составными или цельноковаными. Первый тип петли состоит из системы шарнирных соединений. Второй представляет собой единый неразборный блок.

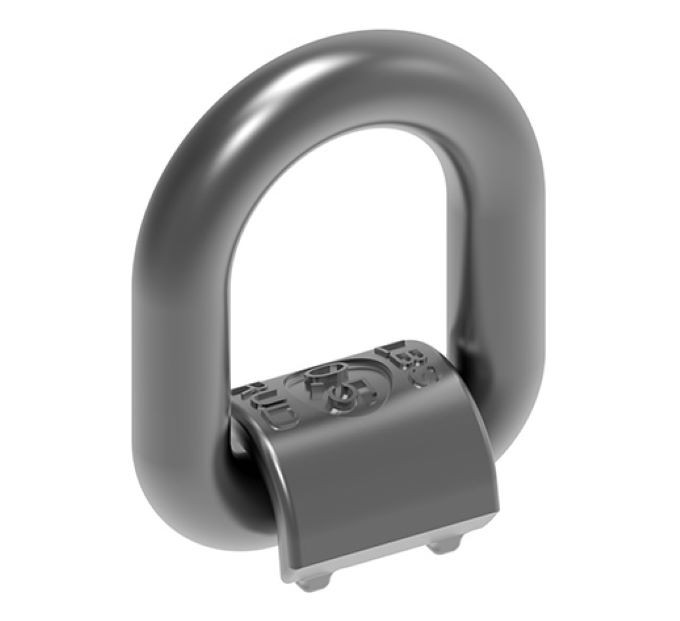

Грузовая петля

Очень часто на подъёмные механизмы устанавливаются так называемая пластичная подвеска. Согласно установленного стандарта ГОСТ 6619-75 пластичный крюк имеет однороговую и двухроговую конструкцию.

Подвеска первого типа имеет грузоподъёмность от 40 т до 315 т. Она применяется в основном для литейных кранов. Вторая подвеска с грузоподъёмностью от 80 т до 320 т устанавливается на механизмы общего назначения.
