Любой поворот при прокладке обычного трубопровода требует установки фитингов и монтажных работ по соединению деталей. Каждый поворот системы – это потеря скорости движения газа или жидкости, снижение производительности. Гофрированная труба из нержавеющей стали легко сгибается на радиус, равный 3-м своим диаметрам. Металлическая гофра может прокладываться по сложной конфигурации трассы без единого стыка.

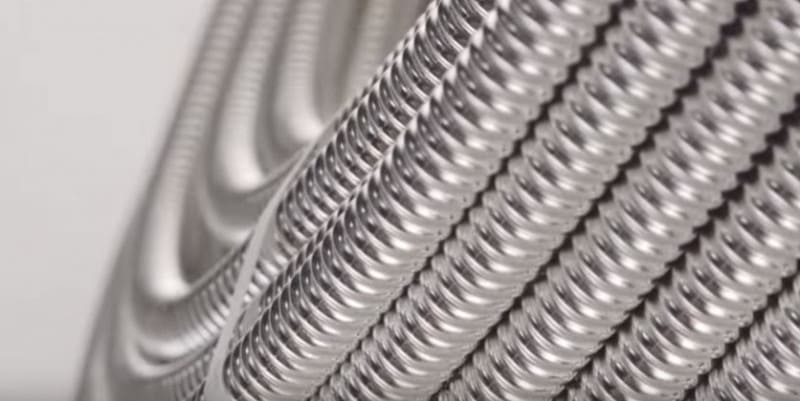

Гофрированная труба из нержавеющей стали

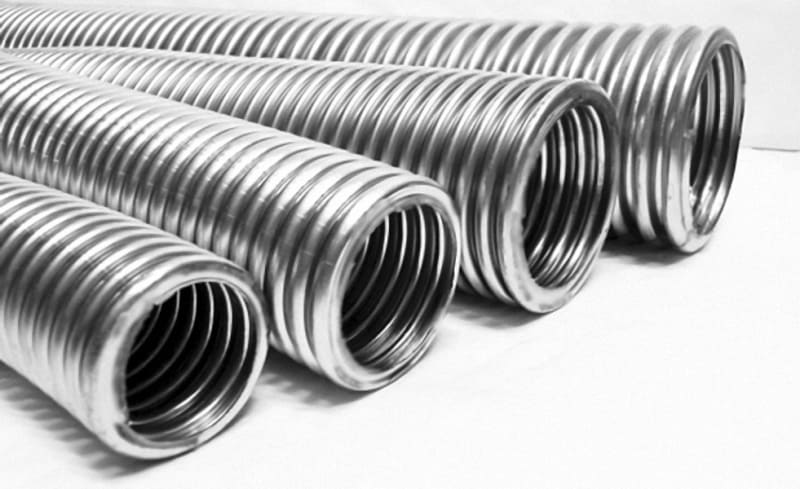

Разновидности гофротрубы из нержавейки

Основное разделений гибких гофрированных труб из нержавеющей стали заключается в термической обработке. Они выпускаются:

  • отожженные;
  • неотожженные.

Первые значительно пластичнее. В процессе высокотемпературной термообработки металл становится мягче. Он теряет свою жесткость и упругость.

Неотожженные трубы лучше сохраняют свою форму. Небольшие участки гофры могут располагаться горизонтально не провисая. Их используют для создания систем без основания, с минимальным количеством опорных точек.

Выступы профиля вдоль оси имеют закругленные формы. Это хорошо видно, если разрезать гофру вдоль и посмотреть на конфигурацию.

Отожженные гофры мягкие, они легко деформируются, не сохраняя на весу своей конфигурации. Укладку неотожженных гофрированных нержавеющий труб для отопления производят на специальные щиты и сверху накрывают крышками. Пузырчатая поверхность фиксирует гофрированные трубы в горизонтальном положении.

На жесткость гофры кроме термообработки влияет толщина листа – стенки. Она может быть в пределах 0,13–0,5 мм. Чем толще лист, тем более жесткой будет гофрированная спираль. Ее труднее гнуть, зато форма остается неизменной.

Гофрированные трубы из нержавейки различают по нескольким параметрам. Для потребителя кроме жесткости важно знать технические характеристики по внутреннему диаметру, шагу и назначению. Стандартный ряд для бытовых систем: 15 мм, 20 мм, 25 мм и 32 мм. Реже применяются диаметры более 100 мм.

Для монтажа гофрированных труб применяют 2 типа фитингов:

  • цанговое соединение;
  • под накидную гайку.

Внутри обязательно должна находиться уплотнительная прокладка. Она сменная, поскольку быстро изнашивается.

По назначению различают нержавеющую гофру для:

  • электрической системы;
  • водопровода;
  • систем пожаротушения;
  • отопления;
  • газовых подводов;
  • теплого пола;
  • вытяжки;
  • вентиляции.

Труба газовая применяется для соединения оборудования с источником поставки газа. Используют для этого мягкую, отожженную гофру диаметром 15 мм. Отрезок гибкой трубы небольшой, до 2 м. Он позволяет перемещать печку вдоль стены на кухне.

Жидкости создают большее давление с частыми перепадами, динамическими ударами и вибрацией. Поэтому водопроводные трубы жесткие, не отожженные. Они должны держать форму, опираясь на минимальное количество опор в виде крюков.

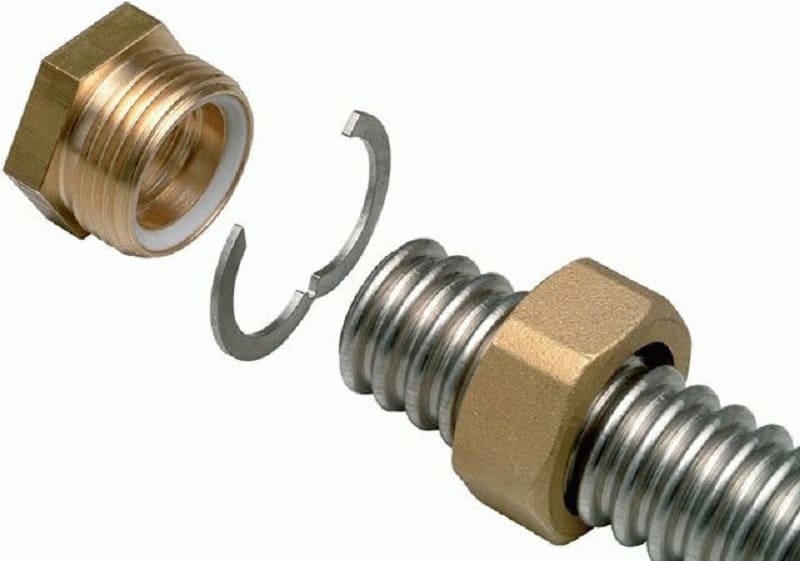

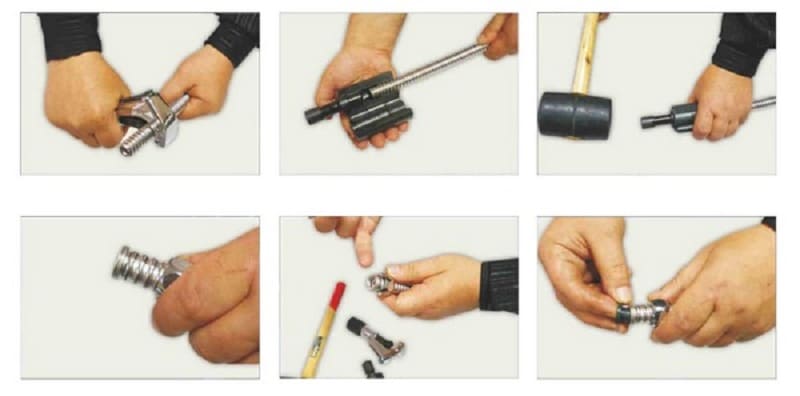

Фитинг на гофру

Для вытяжки и канала дымоходного стальная труба имеет диаметр 100–250 мм. Прокладывают их от места соединения с вытяжкой или другим оборудованием и до вентиляционной шахты. Специалисты рекомендуют делать максимальную длину гофры 5 м. При большей длине необходима принудительная вентиляция. Рельефная поверхность снижает мощность потока.

Сферы применения

Благодаря своей стойкости к влаге и агрессивным средам, гофра из нержавейки получила широкое применение в быту и различных отраслях промышленности. Гофрированные трубы из нержавеющей стали используют для отопления домов и офисных помещений, прокладки различных систем вентиляции, безопасности и жизнеобеспечения. Материал выбирается в соответствии с эксплуатационными требованиями. По техническим характеристикам гофрированные трубы делятся:

  • водопроводные;
  • газовые;
  • для отопительных систем;
  • вентиляционные.

Деление условное. Трубы водопроводные используют при создании автоматической системы пожаротушения. Защиту проводов осуществляют любыми, подходящими по внутреннему диаметру гофрами.

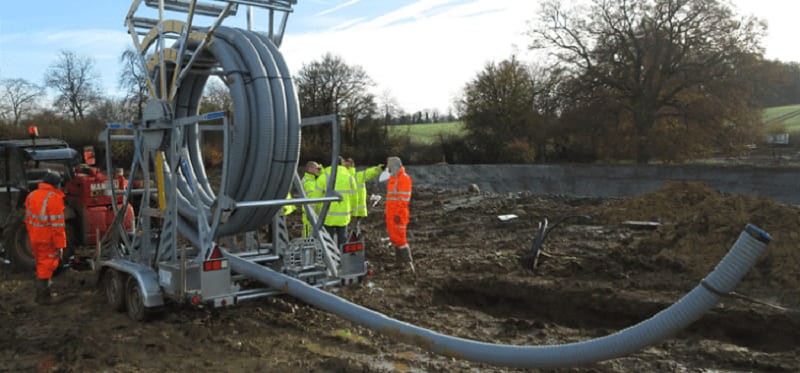

Применение гофры из нержавейки в строительстве

Нержавеющие трубы применяются для транспортировки газа, пара под высоким давлением, химических жидкостей и пищевых составов. Их используют в машиностроении, нефтяной и химической промышленности, фармакологии, для транспортировки аммиака, азота, минеральных масел.

Прокладка электрических сетей, связи и других коммуникаций

Практика монтажа и эксплуатации электрических систем показала целесообразность затрат на гофрированные трубы при прокладке проводов. С одной стороны это дополнительные затраты на покупку материалов и времени на заведение провода в трубы. С другой, самая дешевая гофра из нержавейки надежно защищает систему от повреждения грызунами и случайного нарушения изоляции. Провод не перегнется и не поломается, если на него кто-то наступит или упадет предмет. В случае попадания воды, она может проникнуть внутрь системы только со стороны торцов, если они будут открытыми.

Ремонт электрических кабелей, проводов связи, системы безопасности и других коммуникаций сводится к простой замене, если они проложены в гофре. Достаточно в точках соединения прикрепить новый кабель к старому и протянуть.

Для защиты проводов подходит самая тонкая и дешевая гофрированная труба. Диаметр выбирается по толщине пучка, который будет сквозь нее проходить. При прокладывании системы проводов используется несколько типоразмеров гофры.

Использование нержавеющей трубки надежно защищает провод от грызунов, насекомых паразитов и плесени. Пластиковые трубки крысы и мыши могут погрызть.

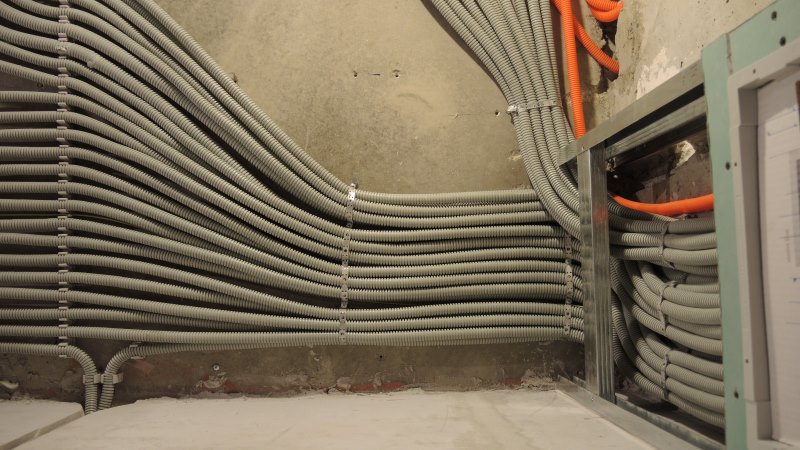

Применение гофры в электросетях

Особенно важно защитить провода, проходящие по чердаку и цокольному помещению. Кабеля видеонаблюдения и дистанционного открывания электрических замков не только проходят по улице. Они постоянно подвергаются деформации на изгиб при распахивании калитки и ворот. Обычная труба работает на излом и быстро разрушается.

Трубы для газа

На основании требований противопожарной и газовой безопасности, гофрированную трубу для газа устанавливают только от источника поставки до потребляющего оборудования. На ней не допускаются состыковки и разветвления. Соединения делаются бронзовыми накидными гайками.

Обычно газовая гофра имеет длину 1–3 м. Это позволяет переставлять печку при уборке и ремонте, подбирая более удобное положение. До появления гофрированной нержавеющей трубы газовая плита и другое оборудование, стояли неподвижно, поскольку были соединены жестко – приварены. Даже пол протереть под ними было невозможно.

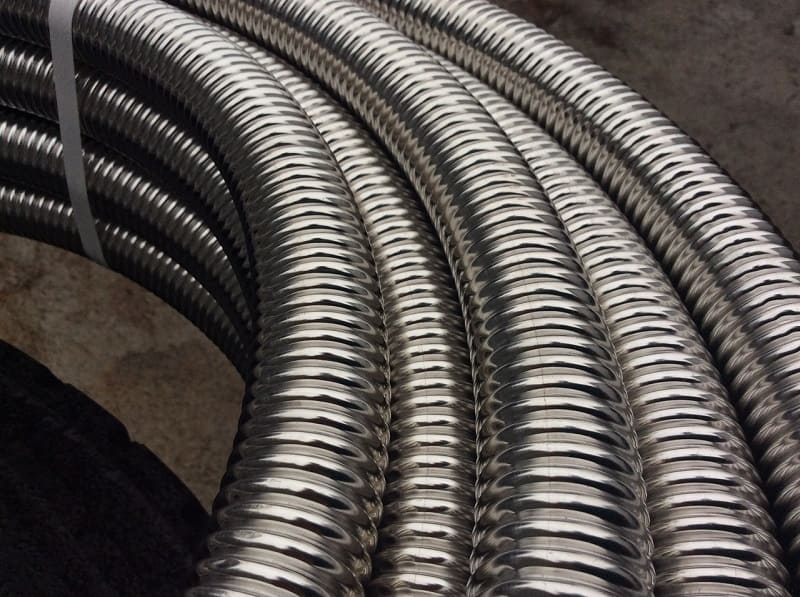

Гофрированная труба из нержавейки для газа

За газовой гофрой следует постоянно ухаживать. Сам шланг прослужит не одно десятилетие. Из строя быстро выходят соединительные прокладки на гайках и муфтах, начинают пропускать газ.

Водопровод

Для холодного и горячего водоснабжения используют трубы гофрированные из листа толщиной от 0,3 мм диаметром 25 мм и 32 мм. Они достаточно жесткие, чтобы сохранять преданную им конфигурацию и не провисать при расстоянии между опорами до 1 м.

Высокая теплопроводность и теплоотдача нержавеющей гофры позволяет создавать из нее обогревающие системы. Радиаторы устанавливаются меньшего размерами, поскольку отдача тепла идет и от труб.

Чтобы избежать теплопотерь, на транспортирующих горячую воду участках делается изоляция труб полимерными материалами. Для водопровода учитываются только потери в скорости подачи воды.

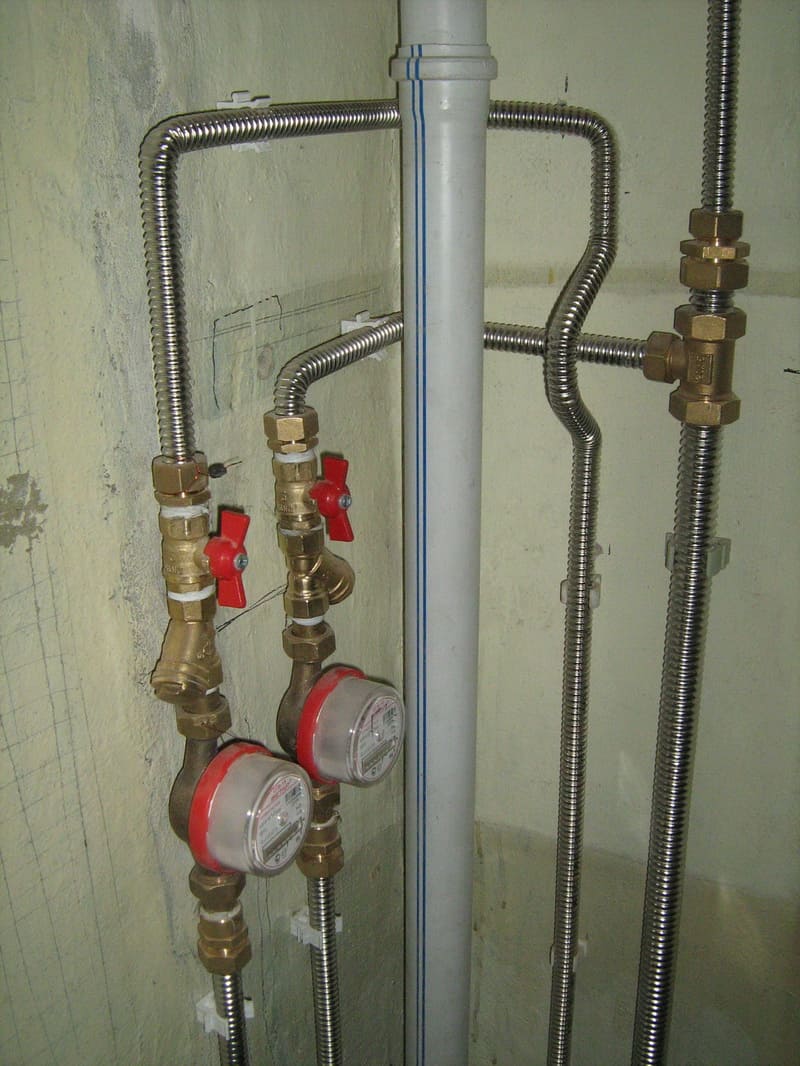

Применение гофры при монтаже водопровода

При движении воды внутри рельефной поверхности, происходит большая потеря скорости и давления. Это надо учитывать и ставить нагнетающие насосы.

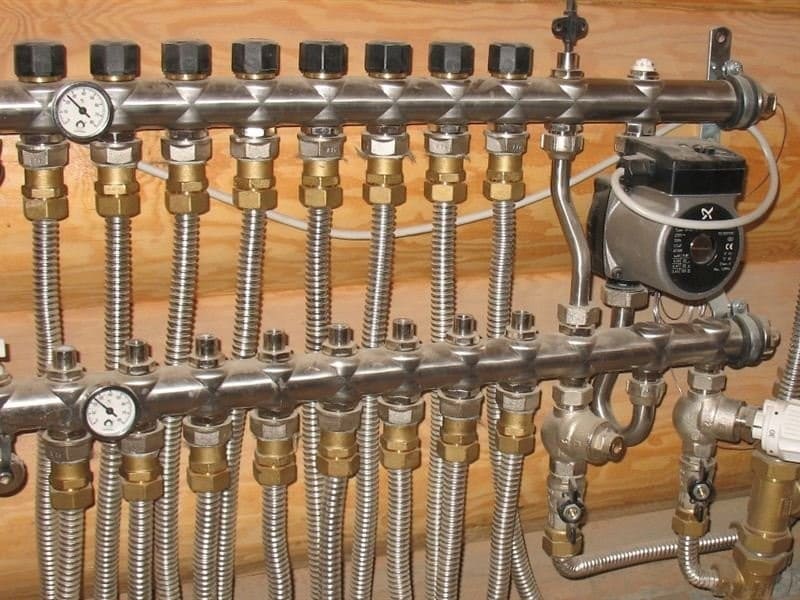

Отопление и теплый пол

Широкое применение получило изготовление теплого водяного пола с помощью гофры из нержавейки. Относительно высокая теплоотдача и гибкость труб позволяет укладывать их на основание и фиксировать быстро. Система способна работать более 30 лет. При этом следует проверять и заменять прокладки фитингах, подсоединяющих трубы к распределительным узлам.

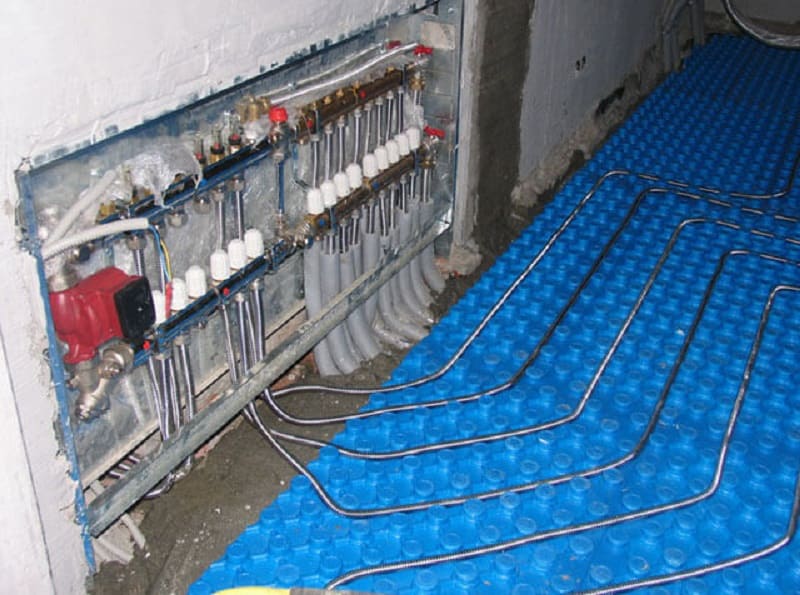

Гофра и "теплый пол"

Для разводки горячей воды по дому используют жесткие трубы, как для водопровода. На пол укладываются мягкие. Диаметр от 15 мм.

Вентиляция

При большом удалении вытяжки на кухне или в ванной комнате от вентиляционной шахты, используют гофру из нержавейки для дымохода. Ее подсоединяют к выходному отверстию и протягивают вдоль стены под потолком, выводят в шахту.

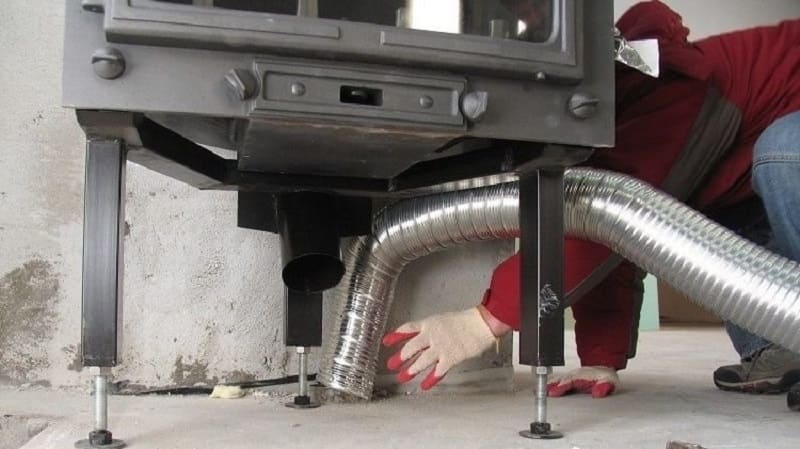

Гофрированный дымоход из нержавеющей стали оправдывает себя при сложной конфигурации вытяжного канала. Например, если вытяжка висит на смежной стене и при установке жестких труб будет более 3-х изгибов.

При длине гофры более 3 м, рекомендуется устанавливать смотровые окна. Рельефная поверхность задерживает конденсат, пыль, сажу и жиры. В результате внутри скапливается много грязи, которую регулярно следует очищать.

Наружная поверхность рельефа тоже быстро загрязняется. Чтобы интерьер не терял свой лоск и декоративный вид, вентиляция из гофры часто проводится внутри подвесных шкафов, или под нее изготавливается короб.

При ремонте дымохода в него часто опускают сверху, через трубу, гофру подходящего диаметра. Ее фиксируют вверху и изолируют на чердаке для обеспечения тяги. Чистят такие дымоходы сверху, подвесив на трос круглую щетку и грузик. Нескольких активных движений вверх и вниз достаточно, чтобы грязь отпала.

Внимание! Для отливов и систем канализации используется специальная двухслойная труба.

Она гофрированная сверху и гладкая внутри. Одностенная гофра будет постоянно забиваться.

Особенности монтажа гофрированных труб

Газовая гофрированная труба из нержавеющей стали устанавливается ограниченно, только в местах, где оборудование трудно подсоединить стандартным способом. Подключение должен производить специалист из газовой компании, имеющий удостоверение. Он обычно приносит все детали с собой или дает список с точным указанием всех характеристик изделий и их количества.

Вентиль на гофру не ставится. Только на ровную металлическую трубу.

Вытяжные трубы следует укладывать на специально сделанные полки. Гофрированная нержавейка большого диаметра имеет твердые стенки и низкую прочность на изгиб. На штырях труба будет провисать и быстро забиваться. Вертикальные вытяжные трубопроводы устанавливаются внутри кирпичных полостей и деревянных коробов, крепятся к ним каждые 600–800 мм жесткими скобами. На горизонтальных и наклонных участках делаются окна для чистки каждые 3 м.

Если конструкция вытяжки полностью сделана из гофры, то на чердаке ее следует поместить в короб и утеплить. Это обеспечит фиксацию трубы и хорошую тягу в холодное время.

Водопроводные трубы обычно жесткие. Они устанавливаются с опорой на скобы или шпильки, расположенные на расстоянии, обеспечивающем горизонтальное расположение линии.

Гофрированные трубы нельзя укладывать внутри стены. Для придания помещению декоративного вида, делаются короба, одновременно служащие опорой для труб.

Достоинства и недостатки

У гофрированной нержавеющей трубы много преимуществ перед классическими изделиями. Имеются и недостатки. К явным плюсам можно отнести:

  • высокая гибкость позволяет делать сложные по конфигурации системы без соединений и фитингов;
  • устойчивость к перепадам давления;
  • не лопаются при замерзании в них воды;
  • высокая теплопроводность;
  • широкий диапазон температур от –50⁰ до 250⁰;
  • длительный срок службы до 50 лет;
  • высокая коррозионная стойкость;
  • на гладкой нержавейке не откладываются соли;
  • большое линейное удлинение без потери эксплуатационных качеств.

Для изгиба трубы достаточно усилий рук. Трубопровод из нержавеющей гофры прокладывается в несколько раз быстрее.

При прокладке внутреннего трубопровода фитинги применяются только для соединения концов шланга и создания отводов. Все изгибы выполняются самой трубой. Переходы и длинные пролеты укладываются на опоры типа костылей для водопроводных труб и ровных костылей, забитых в стену.

Рабочее давление гофры достигает 15 Бар, критическим является значение кратковременного воздействия в 110 Бар.

Гибкий шланг из высоколегированной нержавейки практически вечный. Слабым местом являются соединительные гайки и прокладки в них.

Шероховатость поверхности внутри трубы 0,008 мкм. За такие выступы в поверхности не могут зацепиться соли и образовать известковый налет.

К недостаткам, общим для всех типов гофр из нержавейки, относятся:

  • провисает без опоры;
  • сминается, теряет форму при ударах и большом местном давлении снаружи;
  • сложно мыть рельефную поверхность;
  • получить ровные торцы можно используя специальный труборез;
  • повышенное сопротивление движению потока жидкости и газа;
  • большой шум;
  • нельзя бетонировать пол при укладке гофрированных труб, надо делать защитные короба;
  • вертикальный монтаж требует опорного каркаса;
  • гофра не монтируется внутри стены, только снаружи.

Слабое место систем из нержавеющих гофрированных туб – фитинги на концах. Они изнашиваются значительно раньше, чем сам шланг. В процессе эксплуатации прокладки необходимо регулярно проверять и при необходимости заменять.

Особенности выбора гофрированных труб

Перед покупкой следует определить, какие нужны размеры по длине и диаметру, чтобы установить гофру в нужном месте. Затем проверить тип соединения на оборудовании. Фитинги продаются отдельно. Их размеры нормализованы и выполняются точно под диаметр труб.

На самой трубе выполнить маркировку набивкой невозможно. Ее наносят на упаковку краской. Следует внимательно изучить предлагаемый товар. Даже если вам надо не 50 м – стандартная упаковка для бытовых труб, а всего 3 м, упаковку следует осмотреть.

Водопроводные трубы не разделяются на холодную и горячую воду. Материал хорошо работает в широком диапазоне температур.

Изготовление теплого водяного пола требует специальных навыков. Лучше пригласить бригаду профессионалов. Если делать утепление пола самостоятельно, то надо создать эскиз системы, рассчитать количество всех фитингов по типоразмерам. Затем отдельно рассчитать длину трубы гибкой гофрированной водопроводной для разводки отопительной системы по дому. И мягких гофр, укладываемых по напольное покрытие. Короткие трубы нельзя удлинять под полом. Надо все гайки выводить наружу. Прокладки и соединения требуют постоянного контроля герметичности и периодической замены уплотнителей.

Диаметр гофры под вытяжку подбирается в соответствии с диаметром выходного отверстия вентиляционного оборудования. Нужная длина берется одним куском. Гайки бронзовые или пластиковые устанавливаются с прокладками. Они зажимают торец трубы и накручиваются на ответную деталь оборудования и вытяжной шахты.

Технология производства

Труба из нержавейки изготавливается по уникальной технологии, обеспечивающей ее преимущества. Подготовительная операция такая же, как при производстве гладких туб. Рулоны листового металла режут на штрипсы – распускают на полосы и точно также наматывают. Больше одинаковых операций нет.

Отжиг производят в состоянии полосы и полируют поверхность, пропуская лист через установки с круглыми щетками и войлочными валками. С помощью химического травления снимая с нее образовавшиеся окислы железа и соли хрома. К работе допускается только очищенная техническими и химическими способами лента полированной до зеркального блеска поверхностью.

Достаточно посмотреть на гофру, чтобы заметить основное ее отличие, обеспечивающее пластичность и гибкость трубы – она намотана по спирали. Для изготовления используется полоса высоколегированной нержавеющей стали с очень гладкой поверхностью. Варить такую нержавейку очень сложно. Используется ручная сварка вольфрамовыми неплавящимися электродами с присадочной проволокой аналогичного химического состава. Сварка применяется для соединения торцов ленты, чтобы получать непрерывный гофрированный шланг.

В процессе изготовления гофрированная труба проходит несколько холодных деформаций.

  1. Фигурные валки формируют конфигурацию ленты с выпуклостью вдоль оси.
  2. Намотка полосы по спирали производится на оправке и выполняется с определенным усилием натяжения. Это обеспечивает герметичное, плотное соединением впадин.
  3. Сжатие занижений. Верхний торец подгибается внутрь, убирается возможный просвет. Для подстраховки проводится тонкий ролик рядом, создавая дополнительное прижатие полосы.
  4. Калибровка окончательно закрепляет нужную форму гофрированной трубы.

В результате выступы приобретают полукруглую или трапецеидальную конфигурацию. По впадинам можно рассмотреть 2 узкие прожимки. Именно они и обеспечивают плотное прилегание внутренних элементов гофры к соседним участкам. При любом наполнении трубы, надавливании на нее снаружи и распирании большим давлением изнутри, навитая конструкция обеспечивает пластичное изменение формы внутреннего сечения и герметичность.

Минимальный радиус изгиба 3 диаметра определяется конструкцией гофры. Она сжимается до соединения внутренних и наружных диаметров.

Гофрированные трубы упрощают прокладку систем со сложной конфигурацией. Их желательно использовать на малые расстояния, чтобы избежать большой потери давления и скорости перемещения вещества.
