Так называемая профильная труба получила достаточно широкое распространение в различных областях. Она используется в строительстве и создании металлоконструкций, прокладке трубопроводов, изготовлении декоративных изделий (в том числе мебели). Во всех сферах применения требуется сварка профильной трубы. Особенностью этого процесса является различие формы сечения и применяемой стали для их изготовления.

Сварка профильной трубы

Способы и методы сварки

Все профильные трубы изготавливают из стали, которая применяется для изготовления аналогичных изделий круглого сечения. К ним применимы такие же технологии соединения. Наиболее распространёнными считаются следующие виды сварки:

  • электродуговая (плавящимся или неплавящимся электродом);
  • газовая.

Электродуговая сварка

Два этих метода реализуются с применением различных сварочных аппаратов.

Сварка инвертором

Такой электросварочный аппарат получил своё название благодаря процессу преобразования стандартного переменного напряжения 220 В частотой 50 Гц в напряжение постоянного тока. Сварка профильной трубы инвертором считается наиболее простым и надёжным способом соединения двух заготовок. Основными преимуществами используемого агрегата считаются:

  • хорошо отработана методика проведения работ;
  • применим для начинающих сварщиков;
  • исключает залипание электродов;
  • обеспечивает высокое качество дуги;
  • удаётся получить хорошее качество шва;
  • все элементы сварочного аппарата доступны для применения даже для домашней мастерской;
  • широкая область применения для сварки металлических конструкций.

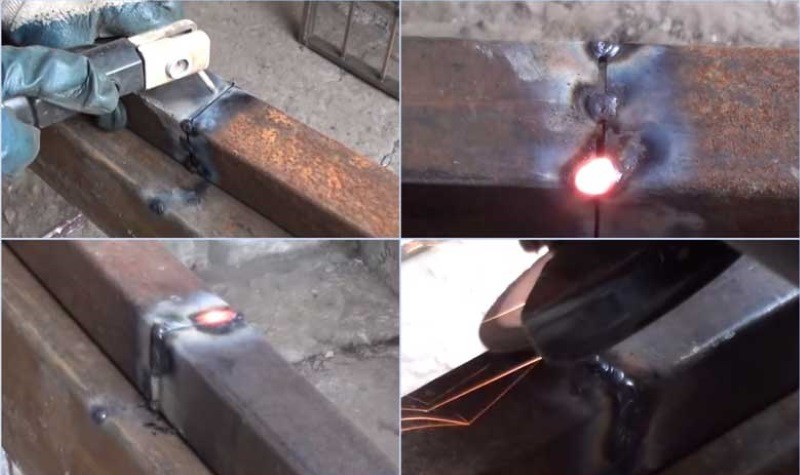

Сварка профильной трубы инвертором

Его применяют для производства каркаса из профильных труб толщиной от 2 мм. Используя этот метод из профильной трубы можно получить основу для теплиц или мебели.Свариваемыми элементами могут быть заготовки любой длины.Инвертор позволяет сваривать заготовки из различных марок металла с применением соответствующих электродов. В зависимости от толщины стенки, размера профиля трубы выбирают инверторные аппараты, способные обеспечить необходимый режим протекания процесса. Применение инверторных агрегатов используется для прокладки трубопроводов, как внутри, так и снаружи помещения. Благодаря универсальности инверторных аппаратов можно производить сварку под любым необходимым углом. Одним из оптимальных режимов считается работа под углом 90 градусов. В этом случае необходимо применять инструменты и приспособления, обеспечивающие сохранение вертикальность угла в течение всего периода работы. Для получения профиля заданной конструкции с применением трубы 2 мм необходимо аккуратно работать электродом, чтобы не допустить повреждения края заготовки и тем более прожога.

Газовая сварка

Для создания необходимой температуры в месте соединения применяется смесь газов. Реализация этого метода осуществляется с применением следующего оборудования:

  • редуктора;
  • кислородного и ацетиленового баллонов;
  • горелки;
  • набора соединительных шлангов;
  • прутков для обеспечения сплавления двух краёв деталей.

Сущность метода заключается в создании в районе рабочей зоны (края металла с присадкой) необходимой температуры для их плавления. Это производиться при горении смеси кислорода и ацетилена. Присадка плавится и заполняет рабочую зону, формируя сварной шов. В газовой сварке различают два метода. Они определяются направлением движения горелки. Первый – слева направо. Второй наоборот, справа налево. Каждый из них имеет свои достоинства и недостатки.

Контактная сварка

Этот тип соединения применяется на крупных предприятиях, когда необходимо обеспечить большое количество изготавливаемых конструкций. Контактный способ предполагает наличие дорогого оборудования. Сложность процесса производства таких работ требует высококвалифицированных специалистов. Сущность метода заключается в создании высокого давления на электроды без применения присадочных материалов.

Электродуговая сварка

Такой вид сварки использует следующие методы:

  • соединение встык;
  • соединение внахлёст;
  • метод тавровых швов;
  • работа под заранее заданным углом.

Она позволяет сваривать профильные трубы различных размеров. Для этого необходимо выполнить определённую последовательность работ.

  1. Подготовить концы труб. Они должны быть зачищены (удаляется, грязь, ржавчина и старая краска). Непосредственно перед началом работы поверхность обезжиривают.
  2. Выбрать электроды, соответствующие типу проводимых работ.
  3. Используя специальное оборудование снять фаску. Будет формироваться более ровный шов.
  4. Технологический процесс зависит от толщины стенки. Тонкие трубы соединяют одним слоем, чтобы не допустить прожога. Элементы с толстыми стенками варят в несколько слоёв, для увеличения жёсткости соединения. Кроме учёта этих особенностей необходимо выбрать скорость прохода электродом.
  5. Выбираемый режим зависит от параметров подаваемого тока. Его величина не должна превышать 90А. Полярность напряжения зависит от решаемых задач.
  6. После проведения сварочных работ необходимо аккуратно удалить образовавшийся на поверхности шва шлак. После этого профессионалы советуют провести антикоррозийную обработку.

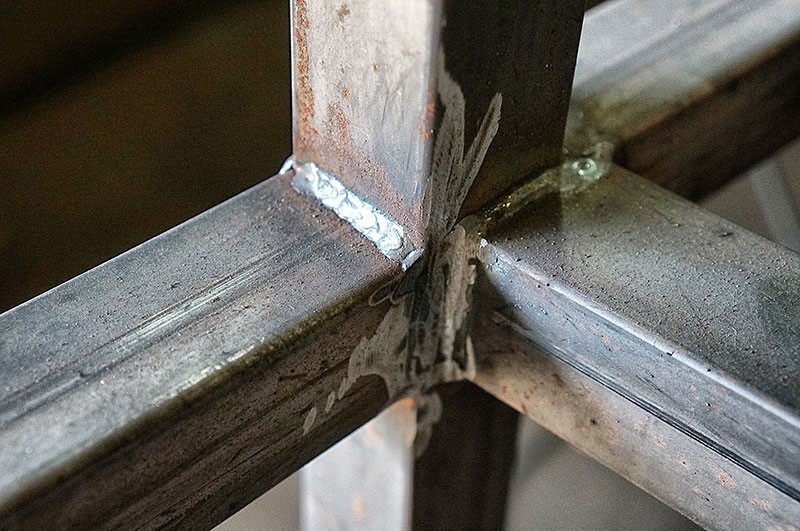

Сварка таврового соединения

При правильном выполнении предъявляемых требований получают надёжный и красивый шов.

Выбор режимов сварки

Качество ожидаемого шва во многом зависит от правильности установки параметров режима. Его выбор предполагает уточнение следующих параметров:

  • какие электроды планируется применять для работы (их характеристики и диаметр);
  • значения параметров подаваемого тока (в том числе и его тип: постоянный или переменный);
  • напряжение сварочной дуги;
  • скорость протекания процесса;
  • количество проходов, необходимое для заполнения шва.

Во многом качество соединения зависит от того какими будут выбраны эти параметры. В зависимости от марки металла, из которого изготовлена труба и толщины её стенок, выбирают какими электродами производить соединение. При правильном выборе режима сварки шов будет хорошим и надёжным.

Выбор электродов для сварки профильной трубы

От правильного выбора электродов для сварки профильных труб во многом зависит качество проведенных работ и надёжность полученного соединения. Для сварки профильных труб профессионалы рекомендуют следующие электроды:

  • АНО-4 (отличаются своей универсальностью, что позволяет применять их в различных агрегатах);
  • УОНИ-13/55 (в основном применяются сварщиками профессионалами, обладающими высокими навыками, в том числе профильных труб);
  • МР-3С (обеспечивают наивысшее качество шва);
  • в отдельных случаях могут применяться электроды ОЗС-12 (они обеспечивают приемлемое качество шва, но обладают слабой устойчивостью к повышенной влажности).

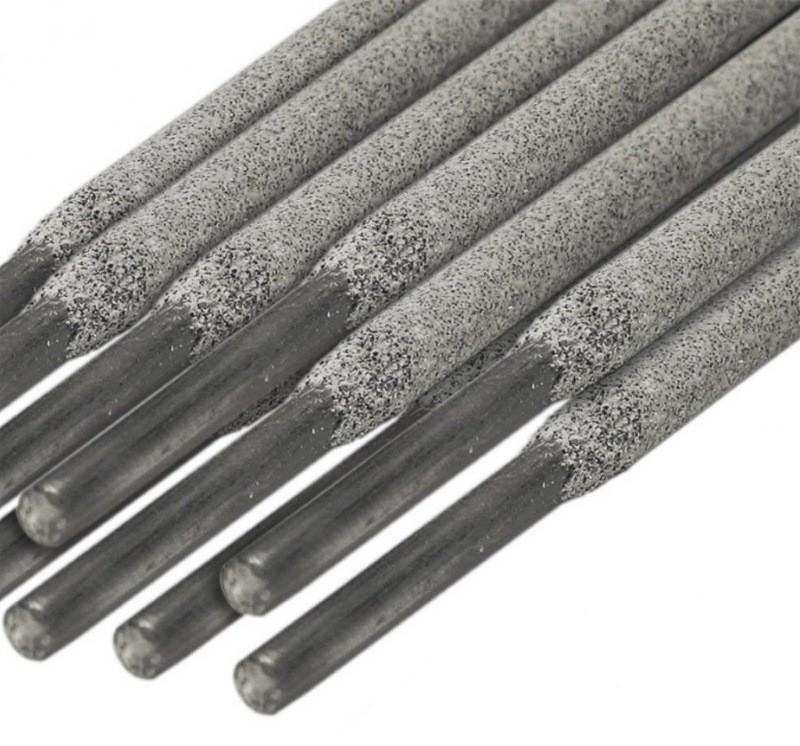

Электроды для сварки профильной трубы

Многообразия форм и материалов у профильных труб требует тщательный подход к выбору, какими электродами варить профильную трубу. При выборе электродов следует пользоваться существующей справочной информацией, рекомендациями опытных сварщиков.

Технология сварки профильной трубы

Наибольшее распространение получили отработанные технологии: электродуговая, газовая и контактная сварка. Это возможно благодаря тому, что практически каждая заготовка изготовлена из низколегированной или углеродистой стали. Каждая из этих технологий предполагает применение соответствующего оборудования и способов соединения и позволяет получить надёжный шов и создать новый профильный элемент конструкции.

Сварка встык

Для увеличения длины конструкции, делается сварка профильной трубы встык. Основной проблемой такой операции является соблюдения точной стыковки торцов обеих заготовок. С этой целью изготавливают специальные прихватки, которые крепятся по всем углам. После фиксации производят наложение шва по периметру стыка. Для изделий с толстыми стенками такую обварку проводят дважды, что обеспечивает надёжность шва.

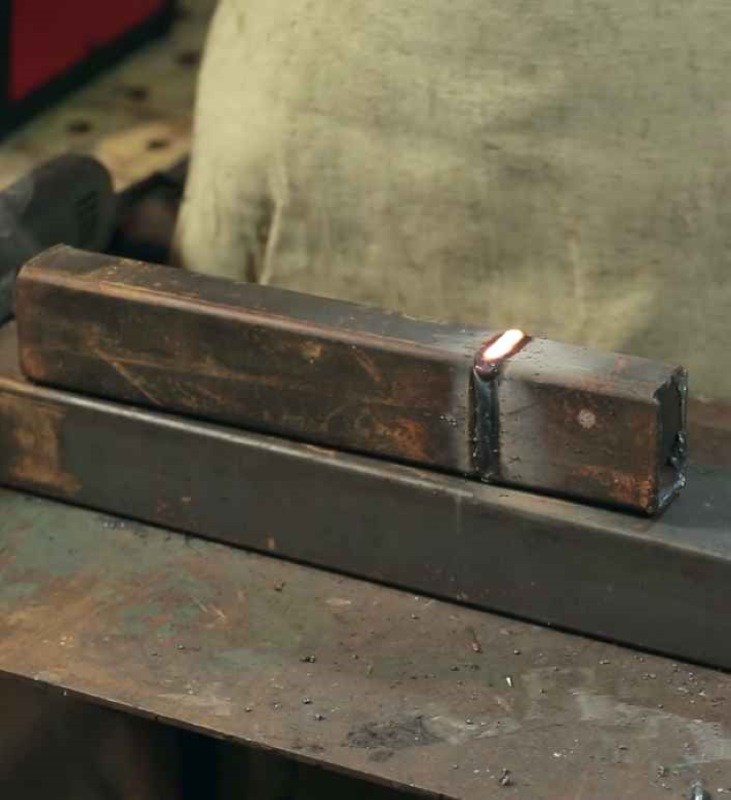

Сварка в стык

Сварка тонкой профильной трубы

Особой аккуратности и хороших навыков требует работа по соединению тонкостенных труб. Эта операция достаточно трудоёмкая и сложная. Успешно решить эту задачу можно используя тонкий электрод.  Его диаметр варьируется от 1,5 до 2 мм. Наиболее приемлемыми считаются электроды марок АНО-21 или МР-3С. Электронная схема аппарата должна обеспечивать силу тока, не более 60 А.Профессионалы советуют применять технологический приём сварка точками (с отрывом).

Сварка профильной трубы под 90 градусов

Во многих конструкциях требуется произвести соединение деталей под прямым углом. Эта задача легко решается, если следовать простым рекомендациям, разработанным опытными сварщиками:

  • сварка профильной трубы под 90 градусов начинается с точной разметки углов среза;
  • провести точный срез (его можно произвести на ровной поверхности с фиксацией заготовки);
  • применять готовые шаблоны и профессиональные угольники;
  • процесс сваривания разделить на несколько этапов (сначала произвести черновое сваривание, затем произвести проверку и убедиться, как точно выдержан заданный угол, затем произвести чистовую сварку).

Соблюдение этих советов позволит получить прямой угол.

Как не прожечь трубу во время сварки

Это негативное явление возникает при работе с тонкостенными заготовками, толщина которых не превышает двух миллиметров. Чтобы не допускать этого, необходимо применять тонкие электроды. Кроме этого при установке режимов сварки следует понизить величину тока до минимальных значений. Неопытным сварщикам необходимо изучить разработанные инструкции для работы с тонкостенными изделиями.
