Для транспортировки различного материала в производственном и других помещениях часто проводится установка конвейеров. Подобное транспортное устройство непрерывного действия выпускается в самых различных вариантах исполнения, довольно большое распространение получили механизмы скребкового типа. Они характеризуются своими определенными свойствами, к примеру, перемещение материала проводится за счет специальных скребков. В продаже встречается огромное количество самых различных моделей, выбор которых проводится по определенным критериям. Не стоит забывать о том, что от популярности бренда также зависят основные эксплуатационные характеристики. Рассмотрим особенности скребковых конвейеров подробнее.

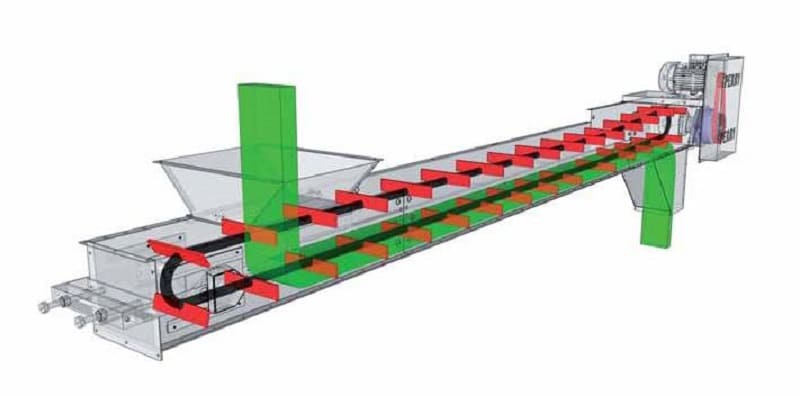

Скребковый конвейер

Характеристики скребковых конвейеров

Рассматриваемое устройство характеризуется довольно большим количеством особенностей, которые должны учитываться. Наиболее важные характеристики конвейеров скребковых заключаются в нижеприведенных моментах:

  1. Высота борта может варьировать в достаточно большом диапазоне, минимальный показатель составляет 100 мм. За счет этого конструктивного элемента исключается вероятность выпадения материала на момент его транспортировки.
  2. Мощность доставляемого пласта также варьирует в большом диапазоне. Минимальный показатель составляет 0,8 метров, некоторые варианты исполнения изготавливаются под заказ.
  3. В некоторых случаях приходится проводить доставку материала под углом. Максимальный угол наклона составляет 35 градусов.
  4. Длина основной части может варьировать в достаточно широком диапазоне. Минимальный показатель составляет 50 метров, устройства большой длины создаются из нескольких секций.

Производители указывают основные характеристики в инструкции по эксплуатации. Также уделяется внимание мощности установленного электрического двигателя, который соединен с приводом для передачи усилия.

Применение скребковых конвейеров

Область применения рассматриваемого механизма весьма обширна. Часто механизм устанавливается в нижеприведенных случаях:

  1. Транспортировка породы. Примером можно назвать горнодобывающую промышленность, в которой нужно проводить транспортировку материала на дальнее расстояние или проводить ее подъем.
  2. Выступает в качестве опоры при перемещении струга.

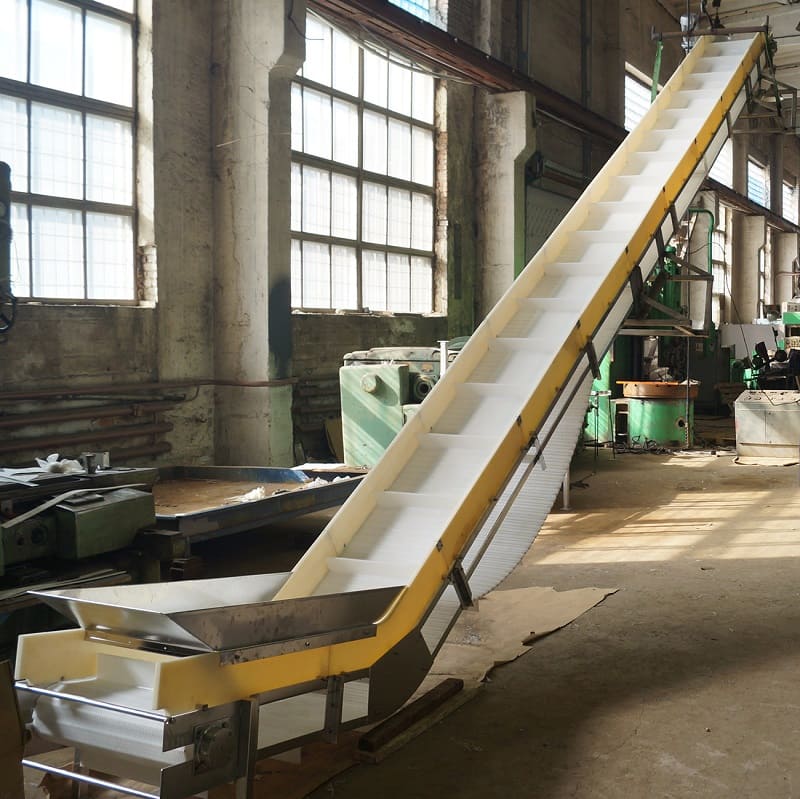

Применение скребкового конвейера

Рассматривая область применения скребка не стоит забывать о том, что она ограничена. Это связано с тем, что скребковый конвейер не может применяться для перемещения хрупких материалов и деталей. Это связано с существенным воздействием, которое оказывается на поверхность.

Рабочие инструменты скребковых конвейеров

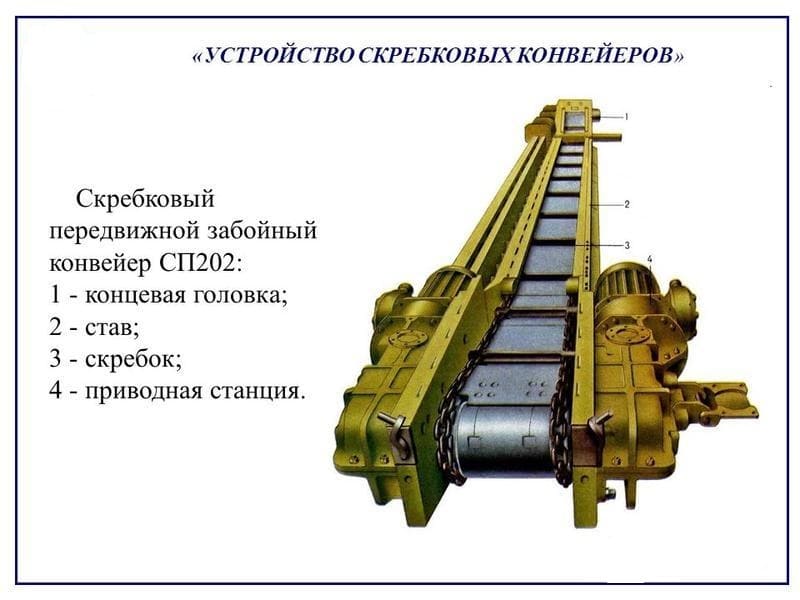

Рассматриваемое устройство представлено сочетанием самых различных элементов, которые в системе обеспечивают требуемые эксплуатационные характеристики. Примером можно назвать рештак скребкового конвейера. Другими основными элементами можно назвать следующее:

  1. Став.
  2. Цепь. Она предназначена для соединения скребков с приводом. Цепь принимает нагрузку от скребка, является важной частью привода.
  3. Скребки. Эти элементы представлены пластинами, которые передают механическое воздействие материалу на момент его транспортировки. Скребки укрепляются при помощи ребер жесткости.
  4. Желоб. Этот элемент представлен корпусом с бортами, по которому проводится перемещение сыпучих материалов. Основными характеристиками можно назвать ширину и глубину. При производстве уделяется внимание тому, чтобы не было граней.
  5. Приводная станция. Она представлена сочетанием электрического двигателя и привода, который передает вращение. Часто привод представлен сочетанием шестерен или клиноременной передачи.
  6. Концевая головка. Она также предназначена для передачи усилия на основной элемент конструкции.

При изготовлении основных частей могут применяться самые различные материалы. Чаще всего это нержавеющая сталь, которая характеризуется повышенной устойчивостью к воздействию окружающей среды.

Классификация скребковых конвейеров

Встречается просто огромное количество различных вариантов исполнения скребковых конвейеров. Классификация скребковых конвейеров проводится по самым различным признакам. Основной заключается в назначении. Выделяют следующие варианты исполнения:

  1. Подземные. Они устанавливаются на угольных и рудных шахтах. Особенность заключается в применении материалов, которые могут выдерживать влияние окружающей среды. Скребковый конвейер 53 может быть расположен под углом.
  2. Общего назначения. Это вариант исполнения получил весьма широкое распространение. Часто устанавливается на поверхностных шахтах и обогатительных фабриках. Устройства общего назначения можно назвать универсальным вариантом, который идеально подходит для установки при самых различных эксплуатационных условиях
  3. Специальные устройства. Подобный вариант исполнения производится в зависимости от того, какие требуются эксплуатационные характеристики. Часто устанавливаются в горнотранспортной промышленности.

Также классификация проводится по характеру выполняемых функций. Она выглядит следующим образом:

  1. Доставочные. Этот вариант исполнения предназначен исключительно для транспортировки вещества на различные расстояния.
  2. Агрегатные установки. Как правило, подобный механизм работает совместно с другими выемочными агрегатами. Однако, в этой связке редко проводится установка других транспортировочных элементов.
  3. Тормозные устройства. Их предназначение заключается в спуске гуля с большой высоты при определенном угле наклона.

Важным признаком классификации можно назвать тип устанавливаемого привода. По этом признаку выделяют следующие варианты исполнения:

  1. С электрическим. Этот тип привода на сегодняшний день весьма распространен, так как характеризуется повышенной эффективностью. Кроме этого, электрический привод зачастую обладает компактными размерами, за счет чего упрощается установка и обслуживание. Однако у этого варианта есть существенный недостаток – он весьма восприимчив к перегрузкам, из-за которых происходит перегрев устройства. Именно поэтому устанавливается электрический привод должен снабжаться предохранительными элементами.
  2. Пневматические. Этот вариант исполнения работает на основе подачи сжатого воздуха под давлением. Характеризуется тем, что может применяться для передачи существенного усилия. Недостаток заключается в потери мощности даже при появлении несущественного дефекта магистрали, по которой проводится подача воздуха. Также не стоит забывать о том, что при работе компрессора может возникать довольно много шума.
  3. Гидравлическим. Подобный привод представлен системой, в которой транспортируется жидкость под давлением. За счет свойства несжимаемости может передаваться большое усилие.

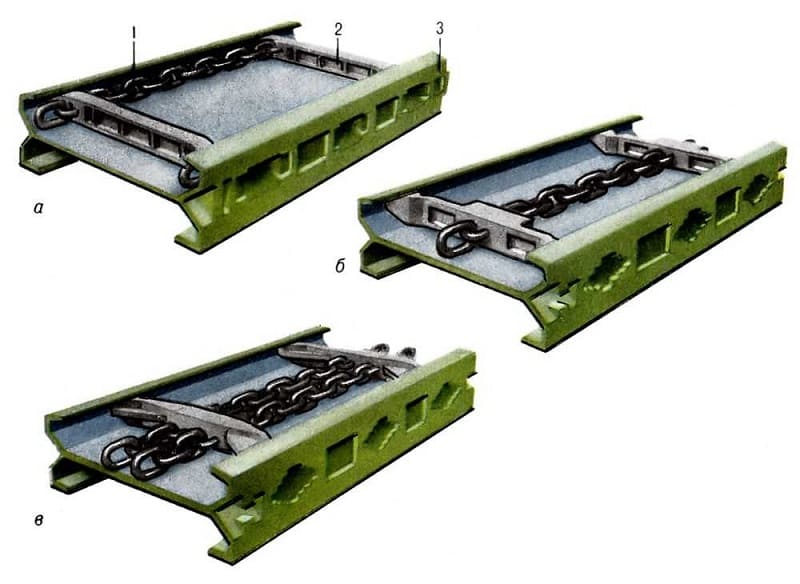

Транспортировочные конвейеры

Как ранее было отмечено, основным элементом механизма можно назвать цепь. Ее предназначение заключается в непосредственной передаче усилия от привода к исполнительному органу. По типу тяги цепи выделяют следующие варианты исполнения:

  1. С разборной.
  2. С круглозвенной.
  3. С роликовтулочной.

Рабочая ветвь, по которой проводится перемещение грунта, также может располагаться самым различным образом. Примером можно назвать верхнее и нижнее расположение. Для существенного повышения производительности проводится установка оборудования с двумя рабочими ветвями. По способу перемещения выделяют следующие варианты исполнения конвейеров:

  1. Переносные.
  2. Передвижные.

Кроме этого, классификация проводится по типу устанавливаемого двигателя и некоторым другим признакам. Выбор наиболее подходящего варианта исполнения скребкового конвейера проводится в зависимости от поставленной задачи.

Отличительные особенности конвейеров

Скребковые конвейеры характеризуются достаточно большим количеством различных особенностей. При этом производительность скребкового конвейера может варьировать в достаточно большом диапазоне, все зависит от тип установленного мотора и привода. Отличительными особенностями рассматриваемой конструкции можно назвать следующее:

  1. Механизм может применяться исключительно для транспортировки сыпучих материалов, которые не подвержены износу. Стоит учитывать, что транспортировка проводится методом волочения.
  2. Скорость перемещения материала относительно невысокая. Это связано с тем, что при волочении возникает трение, за счет которого снижается показатель скорости.
  3. Масса устройства может быть довольно высокой. Это связано с тем, что оно состоит из достаточно большого количества различных элементов, которые изготавливаются из металла. Слишком большая масса определяет трудности с транспортировкой и монтажом конструкции, так как для нее требуется специальное основание.
  4. Современная схема рассматриваемого устройства может предусматривать перемещение груза по прямой или под наклоном. От этого зависит то, каким образом выглядит крепление. В некоторых случаях есть возможность регулировать угол наклона.

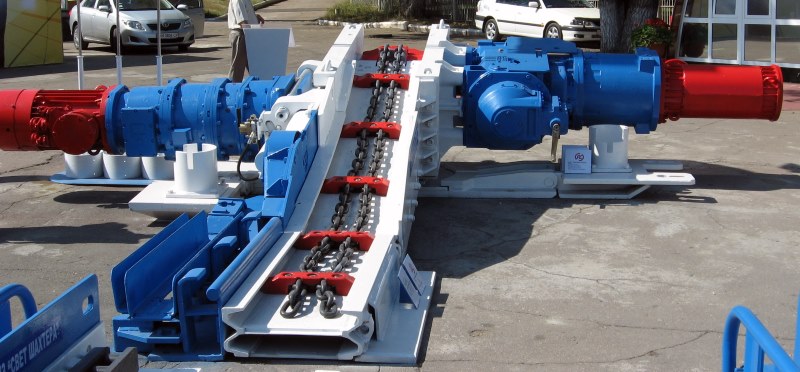

Внешний вид скребкового конвейера

Ключевая особенность скребкового конвейера заключается в том, что он может перемещать достаточно большой объем сыпучих грузов. При этом снижается вероятность выпадения груза за переделы устройства, так как есть специальные ограничительные бортики.

Устройство транспортера

Многие характеристики рассматриваемого механизма зависят от его устройства и принципа действия. Рассматривая устройство скребковых конвейеров следует уделить внимание нижеприведенным моментам:

  1. Основная часть представлена своеобразным желобом, который имеет высокие бортики. Протяженность этого элемента может быть различной. Рештак скребкового конвейера также считается важным конструктивным элементом.
  2. Для фиксации механизма также есть специальный элемент, представленный реечным каркасом.
  3. Привод представлен сочетанием электрического двигателя с редуктором. Первый элемент отвечает за создание вращательного движения при подаче электричества, второй за снижение количества оборотов и увеличения передаваемого усилия.
  4. Вращение передается на цепь, которая соединена со скребками. При этом цепь фиксируется при помощи звездочек и других элементов, она должна постоянно находится в натяжении.
  5. Скребки расположены на специальных направляющих. За счет этого обеспечивается требуемая степень фиксации.

Устройство трнспортера

Принцип действия устройства достаточно прост. Вращение создается двигателем, оно передается цепи, которая движется по замкнутому контуру. Скребки также двигаются по кругу, создавая замкнутую систему.

Скребковые конвейеры с высокими скребками

Выделяют скребковый конвейер с высокими элементами. Ключевыми моментами подобного механизма назовем следующее:

  1. При изготовлении основных конструктивных элементов применяется сталь, которая способна выдерживать существенную механическую нагрузку.
  2. Форма желоба может существенно отличаться, все зависит от особенности применения.
  3. При создании скребков применяется сталь, толщина которой не менее 3 мм.
  4. В некоторых случаях применяется пластиковые скребки.
  5. Уделяется внимание шагу расположения основных элементов, так как от этого зависит производительность устройства и оказываемая нагрузка на привод.
  6. При непосредственной транспортировке груза скребки расположены в отношении основной поверхности под определенным углом.

Применяется подобный вариант исполнения для транспортировки различных грунтов. За счет высоких скребков существенно повышается производительность устройства.

Скребковые конвейеры с погруженными скребками

Довольно большое распространение получили скребковые конвейеры с погружными скребками. Это связано с тем, что они характеризуются повышенной производительностью по причине использования всего объема желоба. Ключевыми особенностями этого варианта исполнения можно назвать следующее:

  1. Желоб состоит из двух частей, одна предназначена для рабочего хода, вторая для холостого.
  2. Груз заполняется в рабочий желоб. При этом устанавливаемые скребки характеризуются определенной формой, которая позволяет существенно повысить производительность.
  3. Стоит учитывать, что скорость перемещения цепи намного меньше скорости перемещения скребков. При этом увеличение скорости становится причиной увеличения разности между двумя показателями.

Рассматриваемое устройство может применяться для горизонтального и наклонного перемещения сыпучего материала. При этом преимущество заключается в возможности создании системы со сложной траекторией. Недостаток заключается в высокой скорости износа основных элементов, так как транспортировка проводится за счет волочения.

Скребковый штанговый конвейер

Особой разновидностью скребкового конвейера можно назвать штанговую конструкцию. Она получила широкое распространение в механообрабатывающих цехах. Конструктивными особенностями можно назвать следующее:

  1. Основа представлена металлическим желобом.
  2. Внутри расположена штанга, которая снабжается специальными шипами.
  3. Для обеспечения фиксации штанги при ее перемещении устанавливаются специальные направляющие.
  4. В качестве привода устанавливается гидравлический толкатель, совершающий возвратно-поступательное движение.

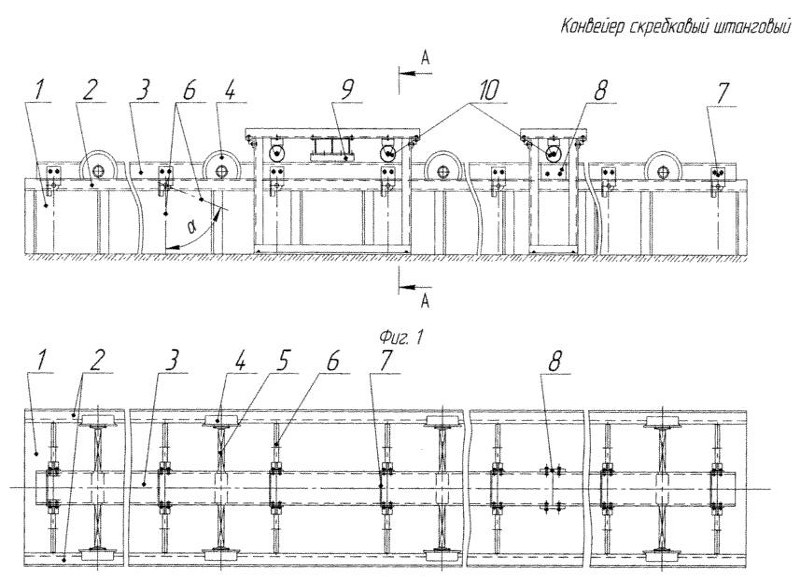

Скребковый штанговый конвейер



Ключевыми особенностями можно назвать простоту конструкции, а также возможность выполнения ремонта и обслуживания своими руками. Устанавливается скребковый конвейер в производственных цехах. Места загрузки перекрываются люками с решетками. Недостатком можно назвать повышенный износ, а также отсутствие возможности транспортировки вещества мелкой фракции.

Скребковый конвейер ТСЦ 100

В продаже встречается просто огромное количество самых различных вариантов исполнения скребковых конвейеров, при выборе уделяется внимание особенностям каждой модели. Примером можно назвать устройство ТСЦ 100. Его особенностями назовем следующее:

  1. Устройство предназначено коробчатой конструкцией.
  2. Для обеспечения требуемой функциональности устанавливается натяжной элемент.
  3. Скребки перемещаются по направляющим.
  4. Привод представлен сочетанием электрического двигателя с редуктором, который идет совместно со звездочками.

При подаче энергии на электрический двигатель в движение приводится звездочка, которая перемещает внутри коробка скребки. Существенно повысить безопасность эксплуатации устройства смогли за счет установки защитных кожухов. При изготовлении основных элементов применяется нержавеющая сталь.

Скребковые конвейера КСЦ175

Данная модель обладает высокими скребками. Предназначается устройство для горизонтального и прямолинейного перемещения самых различных грузов. Встречается подобный скребковый конвейер в хлебопекарнях и многих других производственных линиях. Основным конструктивными элементами являются:

  1. Устройство имеет две рабочие ветви, груз перемещается по верхней и нижней.
  2. Секция представлена сплошным коробом, который имеет прямоугольное сечение.
  3. Для перемещения скребков устанавливается специальная тяговая цепь.

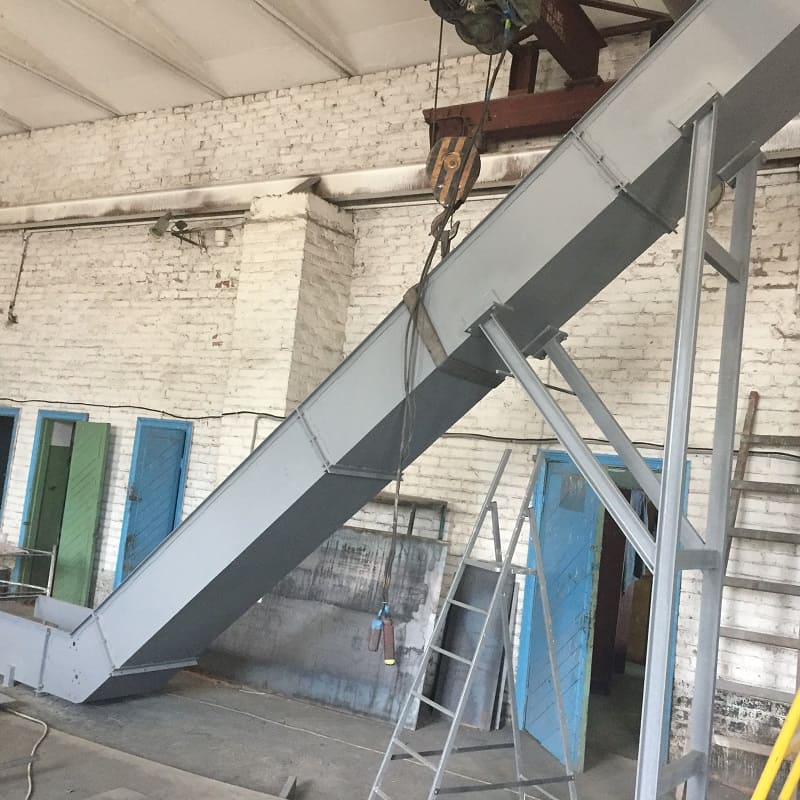

Скребковые конвейера ксц 175

Для существенного снижения степени износа на скребки надеваются полиуретановые накладки. В продаже встречаются различные варианты исполнения, мощность двигателя составляет от 4 кВт.

Скребковые конвейера ТСЦ 50 тонн в час

Этот вариант исполнения предназначен для транспортировки материалов, которые получаются при обработке дерева. Примером можно назвать опилки или щепу различной фракции. Располагается короб в горизонтальной плоскости и под углом до 45 градусов. Есть возможность установки других углов.

Подобный механизм применяется в промышленности на протяжении достаточно длительного периода. Первая модель уже устанавливалась в 1988 году. Транспортировка материала осуществляется по верхнему желобу, также есть возможность использования нижнего. При изготовлении основной части применяется нержавеющая сталь, которая покрывается лакокрасочным материалом для повышения степени защиты. Минимальная мощность двигателя составляет 4 кВт.

Скребковые конвейера КПС 2

Для обеспечения высокого уровня эффективности транспортировки сыпучих материалов может устанавливаться конвейер с погружными скребками, к примеру, модель КПС 2. Ее особенностями является следующее:

  1. Транспортировка может проводится в горизонтальной плоскости, а также под фиксированными значениями наклона 13, 30 и 45 градусов.
  2. Предназначение заключается в транспортировке зерна и других подобных материалов. Этот момент определяет то, что устройства часто устанавливаются в мельницах и других производственных помещениях подобного типа.
  3. Ширина и высота основной части, а также производительность и другие параметры варьируют в определенном диапазоне.

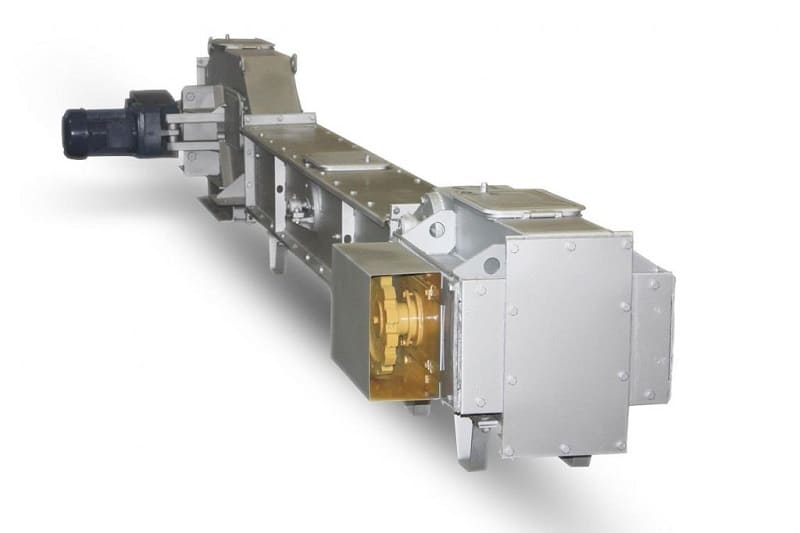

Скребковые конвейера кпс 2

Подобные устройства встречаются крайне часто на производственных линиях по причине повышенной производительности.

Цепные конвейеры для крупных промышленных и портовых элеваторов TCM

Портовый элеваторы должны обладать повышенной функциональностью. Основными характеристиками моделей TCM можно назвать следующее:

  1. Для повышения степени защиты поверхности от воздействия окружающей среды проводится оцинковка.
  2. Устанавливаются подшипники фланцевого типа.
  3. Устанавливаются винтовые натяжные устройства.
  4. Привод, цепь и многие другие элементы производятся с контролем качества на каждом этапе.

Устройство характеризуется также повышенной степенью мобильности, может применяться для перемещения самых различных материалов. Скребковые цепные транспортеры этого бренда могут иметь различную мощность и производительность, протяженность.

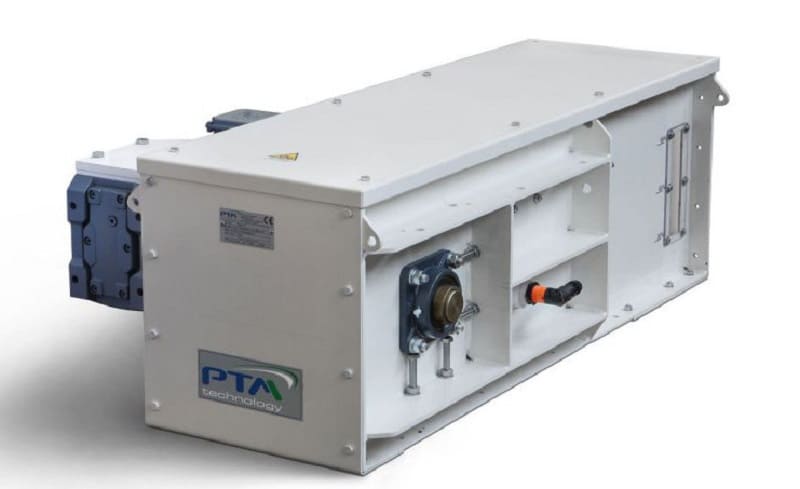

Цепной конвейер для крупных промышленных и портовых элеваторов TCM

Зерновые транспортеры Ktif

Еще в продаже встречается продукция, выпускаемая под брендом Ktif. Она предназначена для перемещения большого объема зерна и других подобных материалов. Ключевыми особенностями подобного предложения назовем следующее:

  1. Предпочтительно устанавливается для сыпучих материалов.
  2. Перемещение осуществляется в закрытом коробе.
  3. Транспортировка может осуществляться одновременно в нижнем и верхнем коробе. За счет этого существенно повышается эффективность применения.

При изготовлении корпуса и других основных элементов применяется металл с повышенной устойчивостью к воздействию окружающей среды.
Проектирование скребковых конвейеров

Провести производство подобных механизмов можно исключительно после выполнения тщательных расчетов. Допущение ошибки может стать причиной повреждения привода или разрыва цепи.

Расчет скребкового конвейера позволяет определить следующие свойства:

  1. Глубину и ширину желоба, его длину и другие геометрические параметры.
  2. Тип устанавливаемого двигателя и требуемую мощность.
  3. Тип привода и его конструктивные особенности.
  4. Наиболее подходящий тип материалов, применяемых при изготовлении основных элементов.
  5. Толщина и длина цепи.

В технической документации можно встретить довольно большое количество формул, которые могут применяться при расчетах. При этом важно знать то, при каких условиях будет эксплуатироваться механизм. Конструкция разборных переносных механизмов может существенно отличаться. В этом случае уделяется внимание возможности быстрому разбору и разбору конвейерного механизма.

В заключение отметим, что скребковые конвейеры получили весьма широкое распространение в горнодобывающей промышленности. Оказываемое воздействие на руду не приводит к изменению ее свойств. Однако, скребковые конструкции не могут использоваться для перемещения хрупких материалов, так как транспортировка осуществляется за счет волочения.
