В промышленности, строительстве и других отраслях довольно большое распространение получил конвейер. Его установка существенно упрощает проводимые процессы, к примеру, перемещение сыпучих материалов. Существует много разновидностей подобного устройства, которое применяется человеком на протяжении нескольких столетий. Сегодня производством подобного оборудования занимается большое количество различных компаний, при выборе подходящей модели уделяется внимание основным эксплуатационным качествам. Рассмотрим все особенности подобного механизма подробнее.

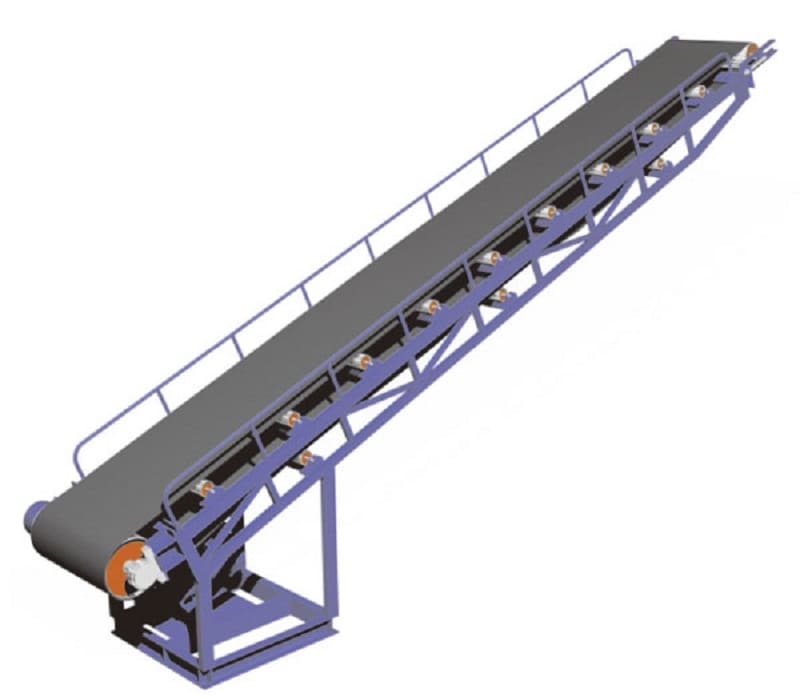

Что такое конвейер

Конвейер и его история

При рассмотрении того, что такое конвейер следует уделить внимание его истории появления. Сегодня значение слова конвейер может несколько отличаться, но в большинстве случаев под ним подразумевается машина непрерывного действия, которая предназначена для транспортировки различных грузов. В последнее время база применяется в качестве основы для установки деталей на момент обработки.

Наибольшее распространение получили конвейеры в последнее время по причине того, что производственные линии часто напоминают участки с несколькими зонами обработки при поточном производстве.

Если рассматривать историю применения подобного механизма, то отметим, что он появился достаточно давно. Примером можно назвать следующее:

  1. Непрерывные водоподъемные устройства применялись на протяжении длительного периода в Древнем Египте для транспортировки жидкости.
  2. Первые винтовые устройства в классическом виде стали появляться в 16 веке. Они устанавливались в помещении, котором налаживалось мукомольное производство.
  3. Во второй половине 19 века устройства рассматриваемого типа стали устанавливаться с целью обеспечения транспортировки тяжелых грузов.
  4. В период с 1869 по 1914 годы создали основные разновидности конвейеров, большинство из которых на сегодняшний день лишь совершенствуются.

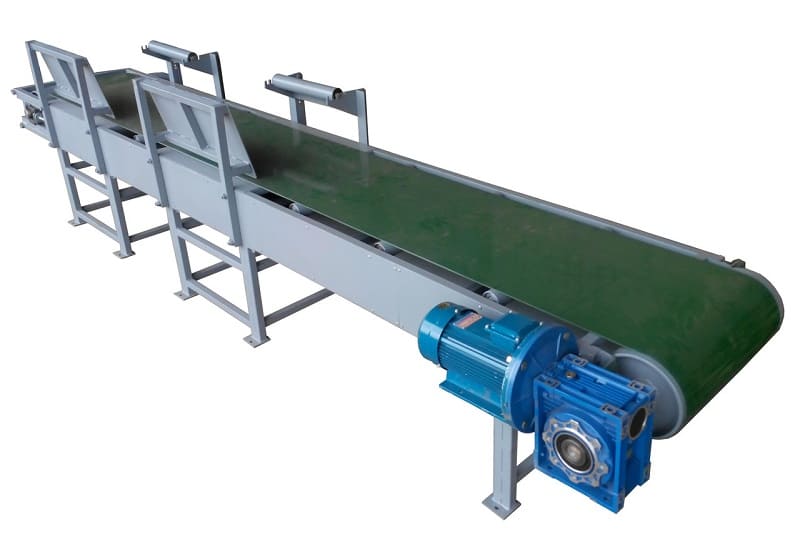

Ленточный конвейер

Распространение подобного оборудования можно связать прежде всего с тем, что оно существенно повышает показатель производительности труда, повышает эффективность проводимых операций.

Устройство конвейера

Простота принципа работы рассматриваемого устройства во многом определяет его распространение. В большинстве случае основное предназначение заключается в перемещении материала или изделий от одной точки к другой. При этом в ряде случаев есть возможность автоматизировать весь процесс, из-за чего устройство пользуется популярностью. Общее устройство конвейеров характеризуется следующими особенностями:

  1. В качестве привода служит двигатель. Конвейерный двигатель практически ничем не отличается от обычного варианта исполнения, за исключением того, как проводится подключается привода.
  2. Другим важным элементом конструкции можно назвать привод. Он может быть представлен цепью или сочетанием зубчатых колес, все зависит от конкретного случая.
  3. Рабочая поверхность предназначена для непосредственного расположения груза. Зачастую она представлена лентой или специальными емкостями, все зависит от области применения и многих других моментов.

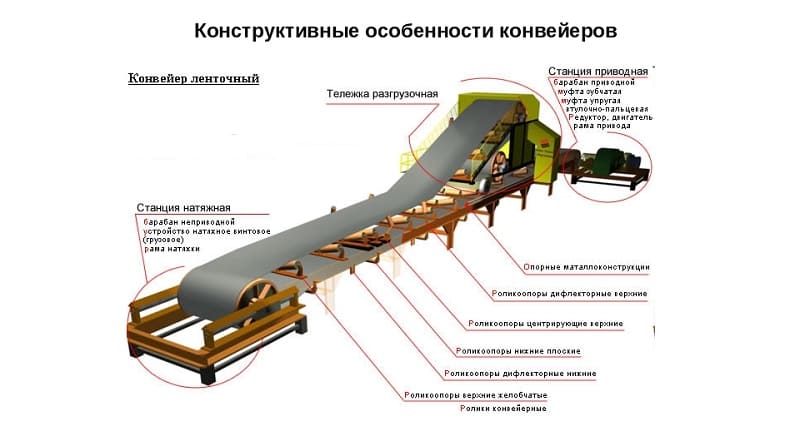

Конструкция конвейера

Классический принцип действия заключается в передачи вращения от мотора к рабочей поверхности через промежуточный элемент. Также встречаются более сложные механизмы, которые применяются в определенных случаях.

Классификация конвейеров

Как ранее было отмечено, выделяют довольно большое количество различных устройств, предназначенных для транспортировки грузов. Классификация конвейеров в большинстве случаев проводится по конструктивным признаком. Наибольшее распространение получили следующие варианты исполнения:

  1. Ленточные устройства встречаются чаще других по причине универсальности в применении и относительно невысокой стоимости. Их предназначение заключается в транспортировке кусковых и других материалов на достаточно большое расстояние. Ключевая особенность заключается в том, что рабочая поверхность представлена натянутой многослойной лентой, на которой и проводится размещение различных грузов. Сегодня эта группа по причине огромного количества положительных признаков встречается крайне часто, однако не считается универсальным вариантом.

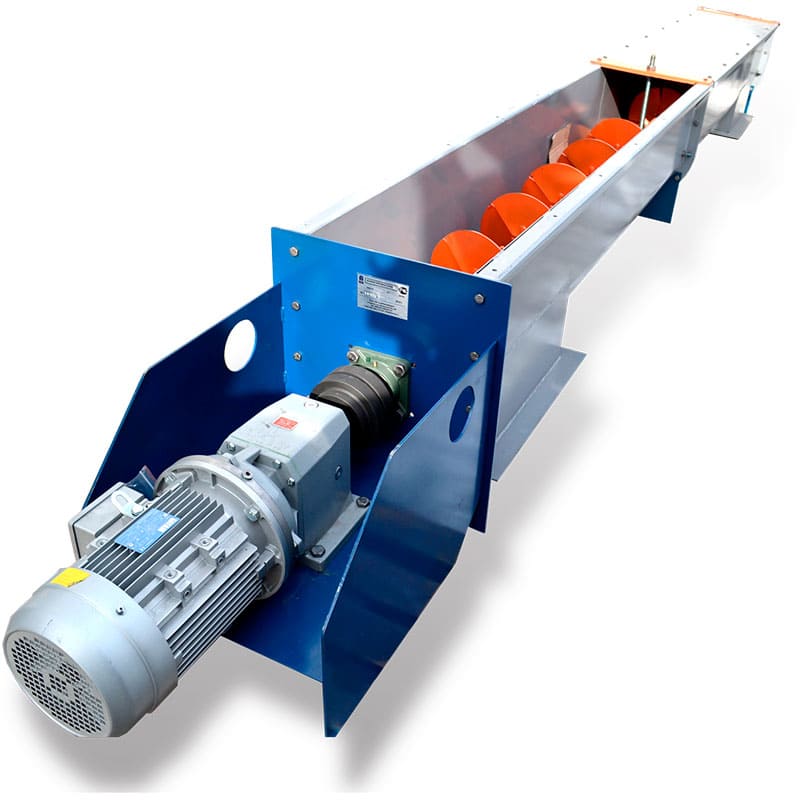

  2. Винтовые устройства основаны на принципе применения архимедового винта, зачастую устанавливаются для транспортировки сыпучих материалов на достаточно большое расстояние. Эта группа также подразделена на несколько классов, основной отличительный признак заключается в типе устанавливаемого шнека. Шнековый винтовой конвейер также весьма распространен по причине высокой эффективности и относительно невысокой стоимости.
  3. Инерционная группа оборудования предназначена для перемещения сыпучих и в некоторых случаях штучных изделий на небольшое расстояние. При этом линия перемещения может быть исключительно горизонтальной или наклонной. Принцип действия заключается в создании вибрации, за счет которой легкие материалы смещают свое положение.
  4. Пластинчатое устройство чаще всего устанавливается в производственных цехах, так как основная рабочая поверхность может выдерживать существенное воздействие, к примеру, высокую температуру. Предназначение заключается в транспортировке острых, раскаленных или абразивных деталей. Подобный автомобильный конвейер может преодолевать достаточно резкие уклоны, так как на поверхности часто создаются специальные ребра, обеспечивающие надежную фиксацию. Однако у подобного предложения есть один существенный недостаток – скорость перемещения слишком мала.
  5. Скребковые конвейеры характеризуются тем, что перемещение материала обеспечивается за счет его волочения по специальному желобу. Подобный вариант исполнения большое распространение получил в горнодобывающей и обрабатывающей промышленности. Установка этого варианта исполнения не возможна в том случае, если при волочении изделие будет терять свой привлекательный вид. Достоинством можно назвать достаточно высокую эффективность в применении, но есть и существенный недостаток, который связан со сложностью конструкции и отсутствием возможности ее применения в случае транспортировки хрупких грузов.
  6. Элеваторы являются отдельной группой конвейеров, предназначение которых заключается в непрерывной транспортировке грузов. Часто устройство применяется для вертикального перемещения материалов. Подобный ковшовой конвейер получил широкое распространение в сельском хозяйстве и горнодобывающей промышленности, является достаточно сложным устройством, требующим своевременного и профессионального обслуживания.

Приведенная выше информация указывает на то, что существует просто огромное количество различных вариантов исполнения конвейеров, выбор проводится в зависимости от области применения и других моментов.

Применение и принцип действия ленточного конвейера

В современном мире наибольшее распространение получили именно ленточные конвейеры. Их назначение заключается в перемещении штучных деталей или сыпучих материалов на достаточно большое расстояние. Конструктивными особенностями этого варианта исполнения является следующее:

  1. Основная часть представлена лентой непрерывного движения, которая огибает направляющие барабаны. Стоит учитывать, что она обладает достаточно высокой гибкостью.
  2. Для снижения степени прогиба ленты устанавливаются специальные ролики. Они расположены с определенным шагом относительно друг друга.
  3. В качестве основного элемента выступает электрический двигатель. Он через редуктор передает вращение ведущему барабану.

Особенность устройства заключается в том, что лента находится постоянно в натяжении. В противном случае передавать движение не получится. Промышленное использование конвейеров связано с тем, что они просты в эксплуатации, характеризуются повышенной универсальностью в применении, а также могут обслуживаться своими руками при необходимости.

Типы ленточных конвейеров

Встречается довольно большое количество различных вариантов исполнения конвейеров ленточного типа. При выборе транспортеров уделяется внимание самым различным параметрам. Устанавливаются следующие виды конвейеров:

  1. Прямые.
  2. Желобные.
  3. Наклонные.
  4. Смешенного типа.
  5. Поворотные.
  6. Телескопические.

Рассматривая типы ленточных конвейеров также уделяется внимание мощность установленного мотора и многим другим параметрам. Некоторые типы конвейеров не получили широкое распространение по причине сложности конструкции.

Конвейеры прямые

Самое большое распространение получил вариант исполнения прямого типа. В продаже встречаются модели различной производительности. Среди особенностей отметим следующее:

  1. В качестве основы применяется замкнутая лента.
  2. Рабочая и холостая ветвь поддерживаются специальными роликами. За счет этого обеспечивается требуемая степень натяжения.
  3. В качестве привода устанавливаются барабаны.

Встречаются модели, которые обладают производительностью 20 тысяч т/ч. При этом длина может достигать 10 км, что можно назвать весьма впечатляющим показателем. Эта конструкция универсального типа устанавливается во многих производственных помещениях.

Желобчатые конвейеры

Подобный тип конвейеров характеризуется тем, что транспортная лента расположена на желобчатой роликовой опоры, которая изготавливается при применении стального или алюминиевого профиля.

Область применения устройства достаточно обширна. Примером можно назвать машиностроительная область, строительство, энергетика, деревообрабатывающая промышленность, сфера добыча угля и другие. За счет прогиба, который формируется в центральной части материал фиксируется с большей надежностью.

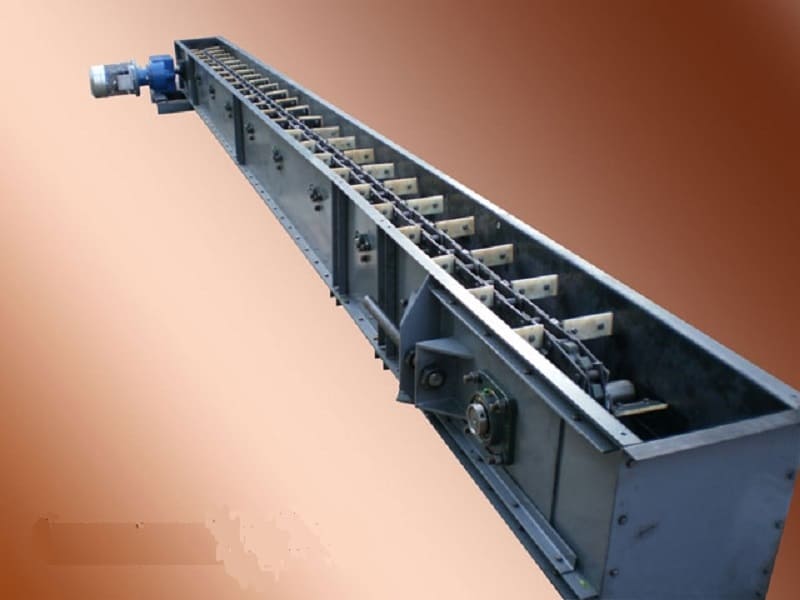

Желобный конвейер

Конвейеры наклонные

Отличительной особенностью подобного варианта исполнения является расположение транспортировочной ленты под углом к горизонту. Особенности следующие:

  1. Принцип действия конструкции практически неизменен.
  2. Отличительные особенности заключаются в раме, которая позволяет регулировать угол наклона.
  3. Большинство моделей характеризуется наличием определенного ограничения, касающегося угла наклона, допустимого при транспортировке. Это связано с тем, что на поверхности ленты нет элементов, за которых могли бы зацепится изделия.

Наклонные изделия характеризуются универсальностью в применении. Он могут устанавливаться в помещении и под открытым небом, все зависит от типа применяемого материала при изготовлении.

Конвейеры смешанного типа

В некоторых случаях требуются транспортные линии сложной конфигурации, которые могут транспортировать материал по прямой и наклонной линии. Довольно большое распространение получили следующие варианты исполнения:

  1. L-образные.
  2. Z-образные.

Второй тип устройства считается наиболее сложным устройством, устанавливается в ограниченном пространстве.

В последнее время производители создают секционные устройства, которые могут собираться в единую систему для транспортировки материала с одной точки в другую

Конвейеры поворотные

Если нет возможности использовать платформ тележек, а помещение характеризуется сложной планировкой часто проводится установка поворотной конструкции. Среди особенностей этого варианта отметим следующее:

  1. Отличительная особенность заключается в перемещении сегментов по направляющим.
  2. Поворотный вариант исполнения часто применяется в качестве дополнительного элемента при соединении прямолинейных участков.

Подобный механизм характеризуется повышенной сложностью, так как предназначен для перенаправления пути перемещения груза.

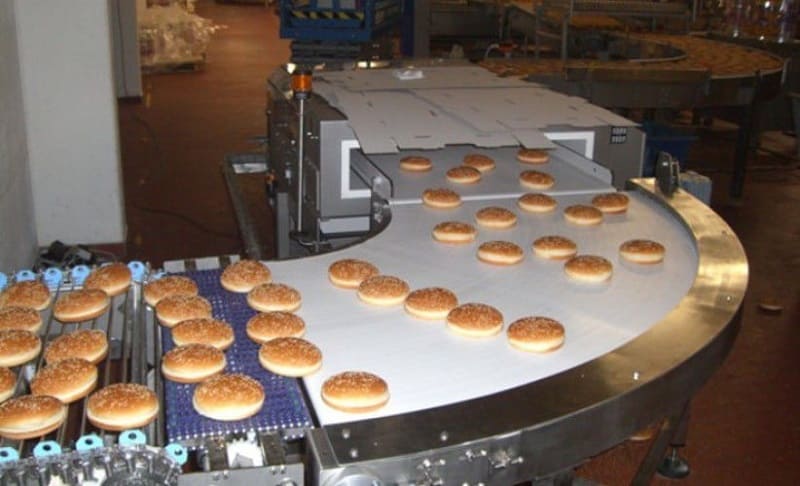

Поворотный конвейер

Конвейеры телескопические

В морских и речных портах часто можно встретить конвейеры телескопического типа. Они получили весьма широкое распространение по причине возможности изменения угла наклона и длины устройства. Ключевыми моментами этого предложения можно назвать следующее:

  1. Эффективность погрузки и разгрузки высокая. Именно поэтому устройство устанавливается в случае, когда нужно ускорить процедуру погрузки и разгрузки.
  2. Относительно высокая степень мобильности. Часто приходится проводить смены положения транспортировочного элемента, для чего к нему прикрепляются колеса.
  3. Низкий вес устройства существенно упрощает поставленную задачу по транспортировке. Для этого применяют определенный металл, прочность повышается за счет ребра жесткости.

Телескопические устройства сегодня весьма распространены в самых различных отраслях промышленности.

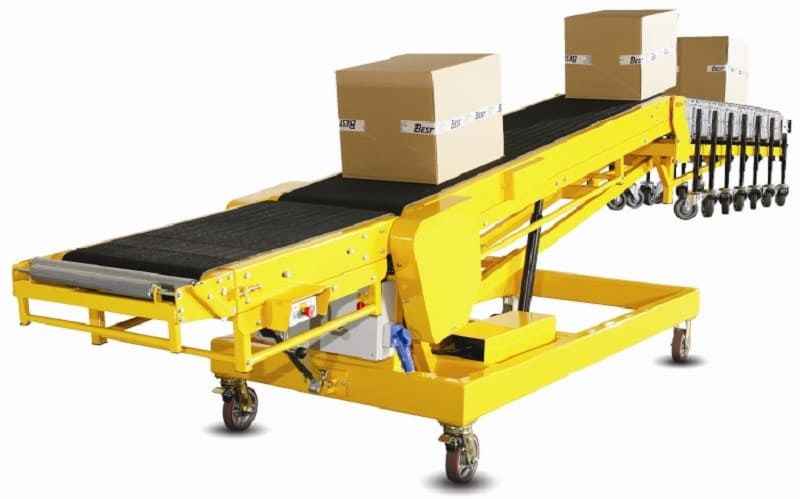

Телескопический конвейер

Порядок выбора

Столь широкое разнообразие определяет то, что возникает довольно много трудностей с непосредственным выбором наиболее подходящего механизма к конкретным условиям эксплуатации. Основными критериями можно назвать следующее:

  1. Требуемая протяженность транспортировочного пути.
  2. Мощность двигателя.
  3. Тип перемещаемого груза.
  4. Условия эксплуатации.

Как правило, с увеличением протяженности транспортировочной ленты устанавливается более мощный двигатель. При этом стоит учитывать, что некоторые работают от сети 220В, другие 380В. Область применения определяет то, какие материалы применяются при изготовлении основной части. Примером можно назвать использование стали с повышенной коррозионной стойкостью.
