Для проведения различных работ в ручную применяются самые различные инструменты. Одним из самых распространенных можно назвать слесарное зубило. Этот ударно-режущее изделие предназначается для проведения рубки или скалывания материала с поверхности, представлен стержнем с двухсторонней заточкой и плоским обухом. Стоит учитывать, что в продаже встречается как ручной вариант исполнения, так и предназначенный для установки в качестве насадки в перфоратор. Рассмотрим все особенности этого изделия, которое получило весьма широкое распространение, подробнее.

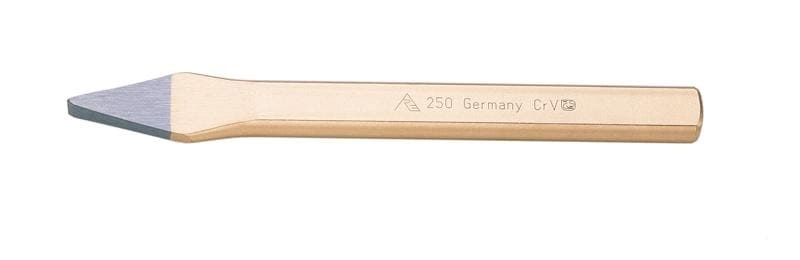

Слесарное зубило

Устройство и характеристики

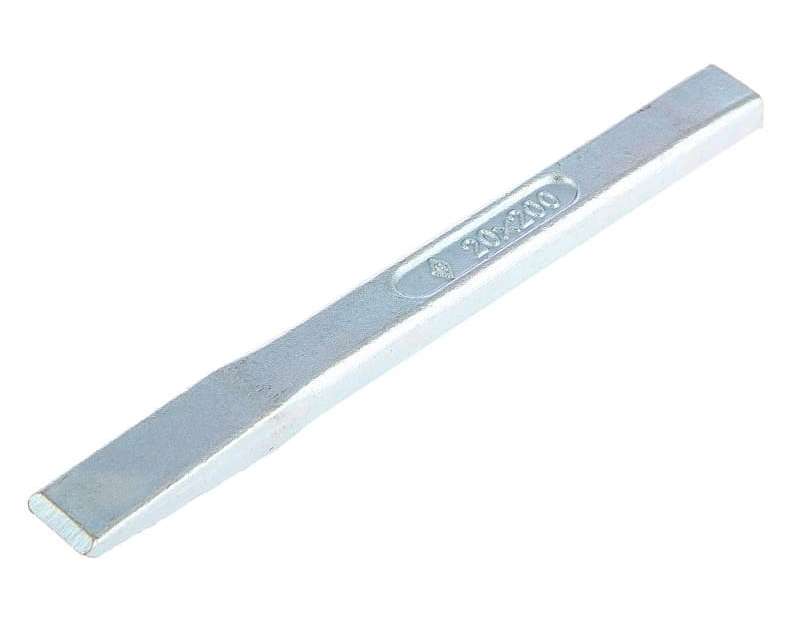

Распространенное зубило слесарное представлено стальным стержнем, одна сторона которого затачивается с двух сторон. Для того чтобы можно было совершать удары по инструменту есть плоский обух. Стоит учитывать, что инструмент типа зубила слесарного делиться на две основные категории: для ручной работы и установки в электроинструмент.

Сегодня производится слесарное зубило по ГОСТ, что определяет основные качества. Форма стержня зачастую прямоугольная с несущественными гранями, которые закругляются. Кроме этого, встречается овально, круглое и некоторые другие сечения. Основными характеристиками назовем следующее:

  1. Область применения.
  2. Вид инструмента.
  3. Назначение.
  4. Длина и ширина рабочей части.
  5. Материал, применяемый при изготовлении.
  6. Конструкция.
  7. Диаметр поперечного сечения в случае, его оно имеет цилиндрическую форму.
  8. Вес.

Скачать ГОСТ 7211-86

Слесарное зубило состоит из следующих частей:

  1. лезвия;
  2. рабочей части;
  3. средней части;
  4. ударной части (головки).

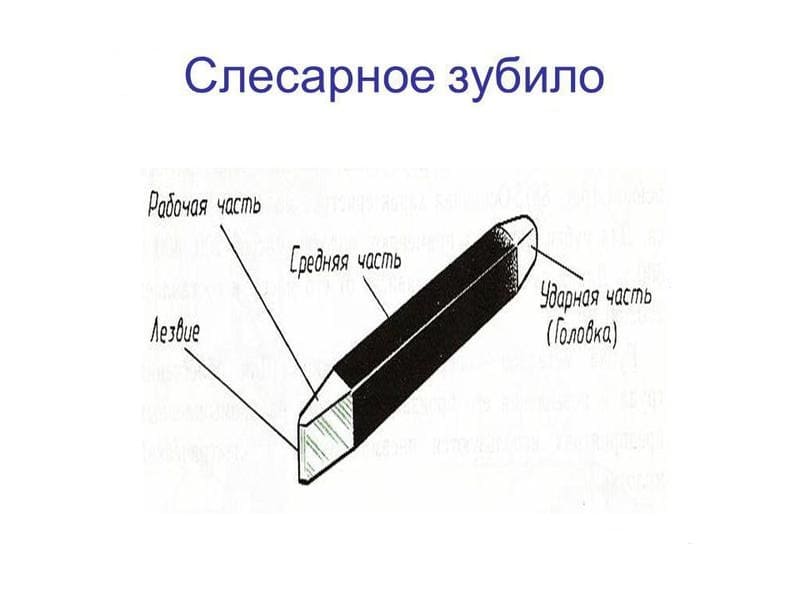

Конструкция слесарного зубила (составные части)

Распространенное слесарное зубило 1991 также может иметь грибовидный наконечник, который в большинстве случаев изготавливается из резины. За счет этого существенно упрощается нанесение ударов.

Материал

При выборе подобного изделия уделяется внимание достаточно большому количеству различных критериев, основным можно назвать тип применяемого материала при изготовлении основной части. Слесарное зубило состоит из режущей кромки, основной части и ударной поверхности. В большинстве случаев изготавливается в литом виде, за счет чего существенно повышаются эксплуатационные характеристики.

Зубила изготавливают их углеродистых инструментальных сталей (например, У7, У7А, У8, У8А, 9ХС и др), а при оснащении твердосплавными пластинами (ВК20, ВК25 и др) основную часть изготавливают из конструкционных сталей (40Х, 45 и др.).

При изготовлении слесарного зубила могут применяться самые различные материалы, в том числе углеродистая сталь. Она считается наиболее распространенным сплавом, подходит для обработки различных заготовок.

Если проводится откалывание или долбление камня, то следует уделить внимание продукции из конструкционной стали, так как она характеризуется большей устойчивостью к механическому воздействию.

Материал изготовления выбирается с учетом того, какая работа будет проводится при применении инструмента. Для существенного повышения показателя прочности проводится закалка поверхностного слоя, которая проводится с учетом установленных стандартов. В последнее время производство из алюминия слесарного зубила не проводится, так как подобный сплав характеризуется высокой ценой и мягкостью, режущая кромка быстро тупиться и приходится проводить заточку с высокой периодичностью.

Размеры и вес

Выбор подходящего инструмента проводится также по размерам и весу. Существует просто огромное количество различных видов слесарного зубила, все они подходят для применения в определенных условиях. Классификация выглядит следующим образом:

  1. Варьировать длина может в диапазоне от 100 до 200 мм. Выбор проводится в зависимости от того, какая обработка будет выполняться.
  2. Общая ширина варьирует в пределе от 5 до 25 мм.
  3. Отличительным признаком можно назвать длину рабочей части. Она варьирует в пределе от 25 до 60 мм.

Вес во многом зависит от типа применяемого материала.

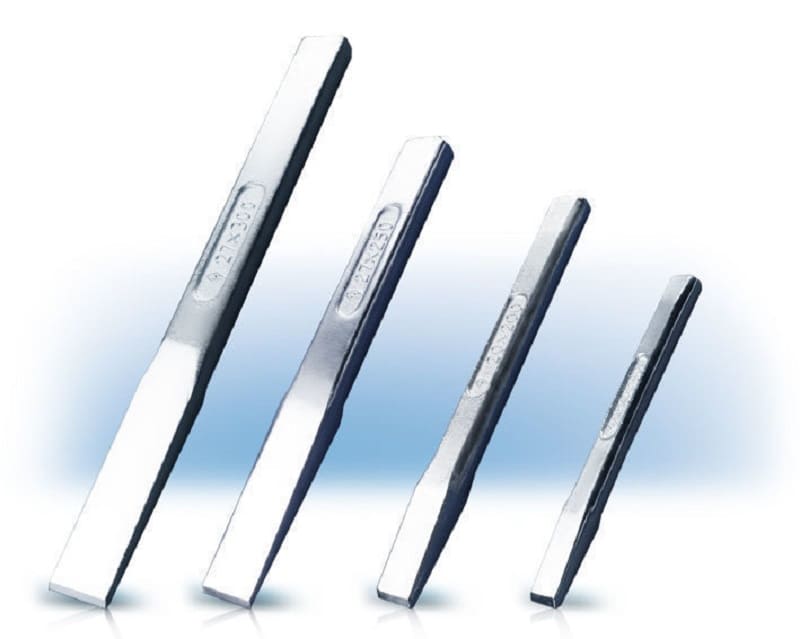

Размеры слесарных зубил

Легкие изделия имеют показатель 210-380 грамм, более тяжелые экземпляры уже весят порядком 590-750 грамм. Встречаются модели, предназначенные для работы с мягким, средним и твердым материалом.

Виды зубило и их назначение

Классификация изделия проводится по самым различным признакам. От вида зависит функциональность и сфера применения. Ручной инструмент весьма распространен, так как оно обходится намного дешевле. Основная классификация выглядит следующим образом:

  1. Слесарные считаются наиболее распространенным видом, применяется исключительно для обработки незакаленного материала, так как режущая кромка может быстро затупиться. Стоит учитывать, что слесарное зубило по ГОСТ должны изготавливать все производители, так как только в этом случае могут быть обеспечены требуемые свойства.
  2. Выделяют в отдельную категорию инструмент, который напоминает пику. Его часто применяют в качестве насадки при работе с бетоном, а также кирпичом и некоторыми другими прочными материалами.
  3. Крейцмейсель не только затачивается, но также еще и выпускается в зауженном виде. Подобное зубило канавочное позволяет получить требуемую выемку.
  4. Также довольно большое распространение получило зубило кузнечное. Оно характеризуется наличием рукоятки, за счет которой есть возможность применять при холодной и горячей рубке.
  5. Распространено и круглое слесарное зубило, которое применяется для работы с различными материалами. Поверхность подобного варианта исполнения немного закруглена, за счет чего расширяется область применения.

Подобных инструментов как правило вполне достаточно для выполнения основных работ с металлом. На некоторых чертежах указывается то, какой именно вариант исполнения следует применять для получения требуемой поверхности.

Что нужно знать о зубилах?

Несмотря на широкое распространение инструмента устройство зубила требует правильного применения. При рассмотрении того, что такое зубило слесарное и каким образом оно применяется отметим следующее:

  1. Использовать можно исключительно исправный инструмент, так как даже незначительные дефекты могут стать причиной допущения ошибок при работе.
  2. Определить состояние можно проводя визуальный осмотр. Примером дефектов можно назвать заусенцы и расклепанные части, а также коррозия.
  3. Не стоит забывать о том, что увеличить ресурс можно при периодическом проведении заточки. Для этого выдерживается угол 35, 45, 60 и 70 градусов. При этом выбор проводится в зависимости от области применения.

Отдельные части зубила практически не отличаются, изделие выглядит как единое целое. Часть, по которой проводятся удары, должна быть плоской и ровной, режущая кромка также не должна иметь горбатости. В противном случае велика вероятность соскальзывания зубила на момент совершения ударов.

Как пользоваться зубилом?

Несмотря на появление довольно большого количества различного электрического оборудования, во многих случаях без зубила слесарного практически не обойтись. Это связано с тем, что оно может использоваться в труднодоступных местах.

Применение слесарного зубила

В целом можно выполнять различные задачи при применении рассматриваемого инструмента, соблюдение основных правил позволяет исключить получения травмы. На момент совершения ударов оказывается существенное воздействие.

Основные правила

Выделяют несколько основных правил, выполнение которых позволяет повысить качество полученного результата. Основными можно назвать следующее:

  1. Перед началом проведения работ следует проверить то, насколько надежно рабочая часть насажена на рукоятку.
  2. Для начала следует надеть очки и другие защитные элементы, так как во время ударов могут отлетать куски материала.
  3. На момент работы инструмент должен быть сухим. В противном случае исключить вероятность его выскальзывания из рук будет довольно сложно.
  4. При работе с металлом нужно учитывать его толщину и твердость. Если приходится работать с толстым материалом, то рубка проводится в несколько этапов.

Современные варианты исполнения инструмента снабжаются грибками. Это существенно упрощает фиксацию на момент работы, позволяет равномерно распределять оказываемую нагрузку. Тот момент, что одной рукой проводится фиксация слесарного зубила, а второй совершаются удары определяет высокую вероятность получения травмы.

Как сделать зубило своими руками?

В отдельную группу относят изделия, которые изготавливаются своими руками. Сегодня сделать зубило своими руками можно при использовании пружины в качестве основы, которая изначально изготавливается из закаленного справа. Для работы потребуется следующее:

  1. Кузнечный горн.
  2. Кувалда.
  3. Вермикулит.
  4. Наковальня.
  5. Шлифовальное оборудование.
  6. Напильники и специальные щипцы.
  7. Масло.

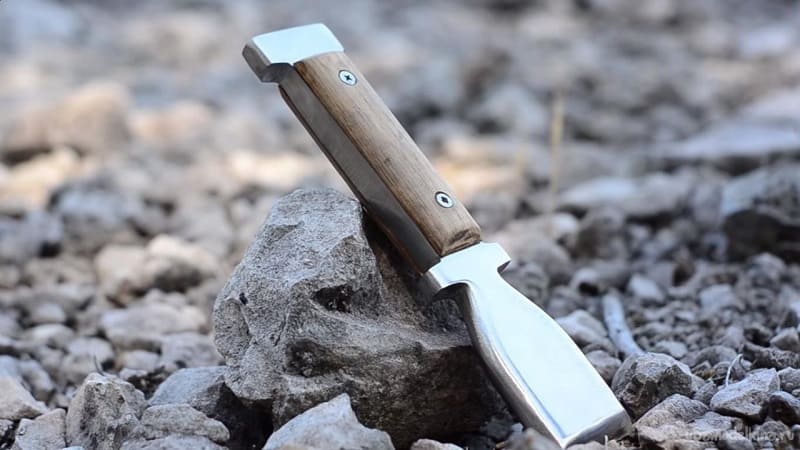

Зубило своими руками

Не стоит забывать о том, что при работе следует обеспечить высокую степень защиты. Поэтому требуются очки, перчатки, а также специальная одежда. Также проводится и заточка зубила слесарного в домашних условиях.

Инструкция по проведению рассматриваемой работы выглядит следующим образом:

  1. Один виток отрезается, разогревается и выпрямляется. Выбирается такой объем материала, которого будет достаточно для получения конечного изделия.
  2. Рабочей части придается требуемая форма. Стоит учитывать, что форма режущей кромки получается уже после изготовления заготовки.
  3. Полученная заготовка обрабатывается напильниками. Стоит проводить обработку напильником также с учетом того, какую нужно получить форму.
  4. Часто можно встретить рекомендации, связанные с темой закаливаем в домашних условиях. Рассматриваемый сплав нагревается до температуры 760 градусов Цельсия, после чего проводится охлаждение в подготовленном масле. Рекомендуется использовать масло по причине того, что оно снижает вероятность появления окалины и других дефектов.
  5. Следующий шаг заключается в нагреве до температуры 200 градусов Цельсия, после чего заготовка остывает в естественных условиях. Это требуется для снижения внутренних напряжений. Если не провести отпуск, то во время удара может появится трещина. Начинать дальнейшую обработку до полного высыхания изделия не рекомендуется.
  6. Далее поверхность шлифуется, придается требуемый угол заточки зубила слесарного. Шлифовке следует уделять довольно большое количество внимания. Это связано с тем, что после отпуска остаются дефекты, которые делают дальнейшую работу менее комфортной.

Приведенная выше информация указывает на то, что провести изготовление инструмента своими руками практически невозможно. Для этого требуется специальное оборудование.

При этом угол заострения зубила обеспечивается за счет применения шлифовального оборудования, к примеру, напильников. Процедура заточки проводится периодически, поэтому требуется специальное оборудование.

В заключение отметим, что на момент выбора подходящего слесарного зубила проводится тщательный визуальный осмотр. На данном этапе определяется факт отсутствия серьезных дефектов. Из-за довольно широкого ассортимента выбрать качественное изделие достаточно сложно, в продаже встречается просто огромное количество дешевых подделок, которые не прослужат в течение длительного периода.
