Термином немецкого происхождения «крейцмейсель» обозначается один из видов слесарного ударно-режущего инструмента. Относится он к той же группе, что и зубило, роднят их принцип действия и технология работы, отличия же состоят в сфере применения и конструкции.

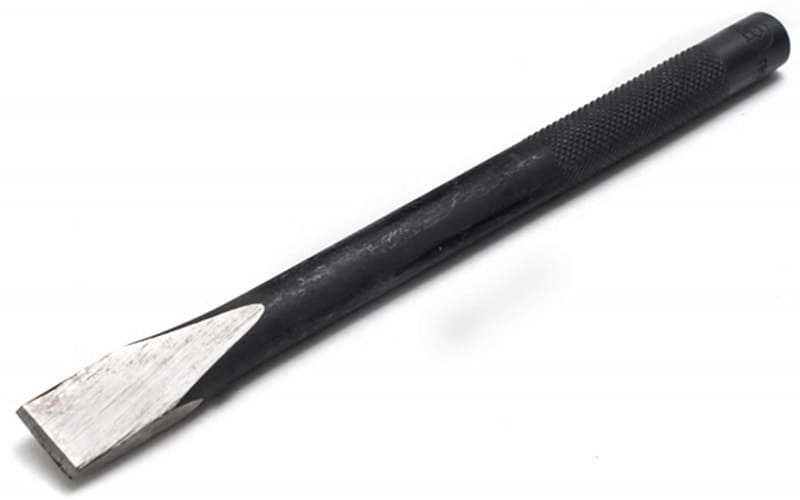

Крейцмейсель

Как отличить крейцмейсель от зубила

Основные элементы зубила и крейцмейселя полностью совпадают. Оба стальных инструмента имеют ударную часть, воспринимающую силу от молотка или кувалды, рабочий заточенный участок и середину, за которую рабочий держит и направляет прибор.

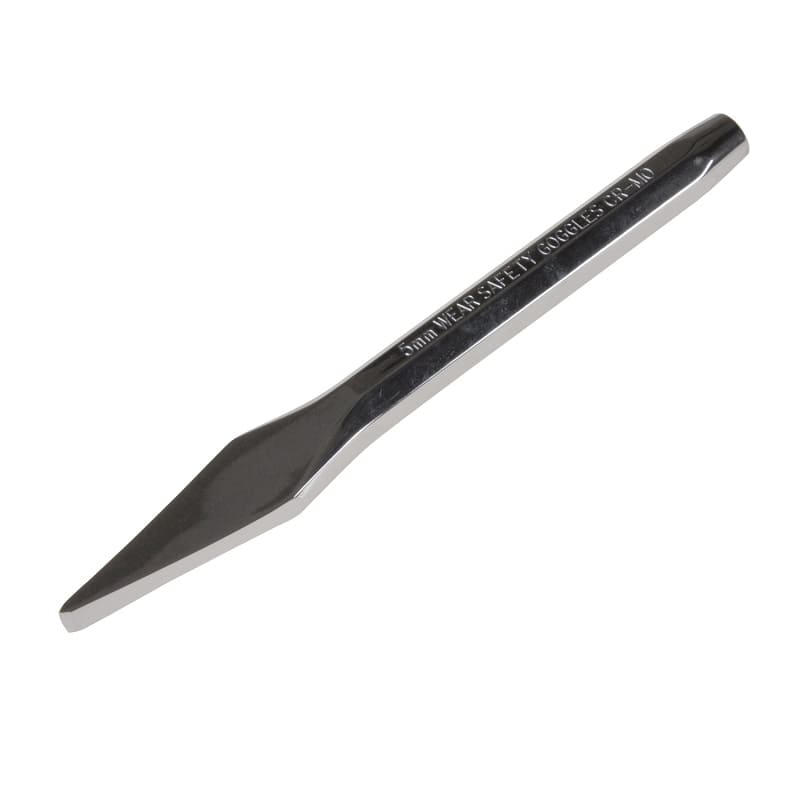

При внимательном осмотре обоих инструментов, сразу становится понятно основное отличие крейцмейселя от зубила. Рабочая часть у него существенно сплюснута, за исключением кончика, где располагается рубящая грань.

Внешне устройство напоминает лопатку. Обработка металла осуществляется вдоль её боковых сторон. Зубило – более грубый инструмент, в самом простом исполнении внешне представляет собой металлический брусок, сужающийся и заточенный с одного конца. Такие параметры, как длина, угол заточки, материал напрямую зависят от более узкой специализации зубила и крейцмейселя и могут ощутимо варьироваться.

Похожие виды инструментов

К инструментам, которые часто принято объединять под общим названием «зубило», относятся несколько различных по конструкции и назначению устройств. Кроме уже затронутых в предыдущем пункте статьи собственно зубила и крейцмейселя, сюда входят кернер, боровок.

Собрав их воедино, и приняв во внимание специализации инструментов, можно получить следующую спецификацию:

  • Зубило слесарное. Базовый ручной ударно-рубящий инструмент для обработки металлических изделий. Его длина составляет от 10 до 20 см, ширина – от 5 до 52 мм. Угол заточки рабочей кромки варьируется от 35 до 75º, определяющий фактор – мягкость металла, для работы с которым создан инструмент. Зависимость следующая: чем менее твёрдый материал, предстоит обрабатывать, тем более острым будет угол на рабочем конце зубила. Все зубила могут выполняться как из цельного куска стали, так и с включениями твердосплавных компонентов, для обработки более твёрдых металлов и продления срока эксплуатации. Сталь, особенно в рабочей зоне зубила, дополнительно закаливается.
  • Зубило кузнечное. У этого типа имеется длинная деревянная ручка. Как можно догадаться из названия, применяется при обработке раскалённых деталей и относится к накладным кузнечным инструментам. По виду такое забило похоже на молоток. Типы лезвия различные, часто встречается инструмент с фасонными и закруглёнными кромками. Длина больше, чем у обычного слесарного, иногда доходит до 50 см. При работе важно, чтобы прибор был исправен, деревянная ручка не должна быть расклинена.
  • Пика-зубило предназначено для работы с наиболее твёрдыми металлами и каменными материалами. Им оснащаются отбойные молотки и пневматические бетоноломы. Рабочий конец может быть как конусообразным, так и иметь четырёхгранную форму. Противоположная сторона оптимизирована для использования с электроинструментом.
  • Зубило высечное обладает изогнутым рабочим концом. Его применяют, когда необходимо высечь фигурную борозду в листовом прокате. Нередко высечное зубило относят к подсечкам.
  • Подсечки используются для ускорения рубки. Вместо ударного конца подсечки имеют паз, которым они фиксируются на наковальне. В процессе рубки давление на деталь происходит с двух сторон, сверху со стороны зубила и снизу со стороны подсечки.
  • Бородок (пробойник) используется для пробивки отверстий в стальных листах. Форма рабочей части – цилиндрическая.
  • Кернер нужен для нанесения центровых отметок для последующего просверливания отверстий и иной разметки на детали. Представляет собой стальной стержень с заострённым концом. Помимо простых стандартных кернеров, в производстве применяются кернеры-самострелы с пружинным механизмом, позволяющие наносить разметку одной рукой без применения молотка.
  • Крейцмейсель. С его помощью в металле вырезаются канавки, прорубаются пазы и углубления. По форме рабочего конца различают прямоугольный, круглый и специальный крейцмейсели. У всех видов этого инструмента рабочая часть заужена для выполнения им своих функций. Крейцмейсель слесарный изготавливают из инструментальных сталей У7А и У8А с последующей закалкой.

Устройство крейцмейселя

Итак, время обобщить информацию по устройству крейцмейселя. Как и остальные разновидности зубил крейцмейсели состоят из трёх основных частей: рабочей, ударной и средней. Рабочей считается передняя часть инструмента, где, собственно, и располагается режущая кромка. Противоположный конец крейцмейселя имеет фронтальную поверхность для удара молотком или другим похожим инструментом. Средняя часть предназначается для хвата мастера.

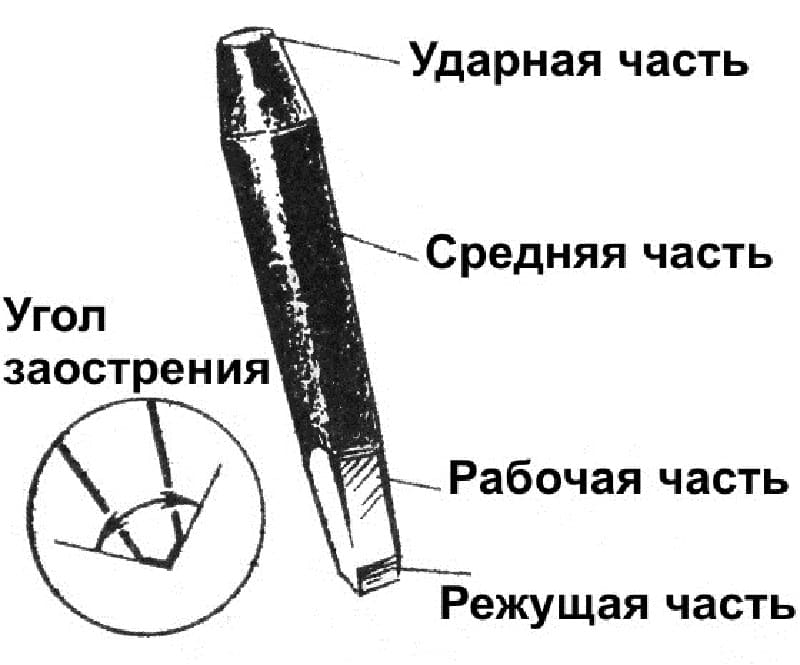

Устройство крейцмейселя

Конструкция слесарных крейцмейселей подробно описывается в ГОСТ 7212-74. Согласно этому документу, общая длина прибора составляет от 125 до 200 мм. Углы заточки указываются следующие: 45º, 60º, 70º. Крейцмейсели имеют уширенный и более тонкий рабочий конец, что и даёт возможность резать канавки и создавать пазы. Они должны изготавливаться из инструментальных сталей У7А и У8А (ГОСТ 1435) и 8ХФ (ГОСТ 5950). Крейцмейсели обязаны иметь защитное покрытие, в качестве такового может выступать хромовое, цинковое, кадмиевое и окисловое.

Скачать ГОСТ 1435-99

Скачать ГОСТ 5950-2000

Скачать ГОСТ 7212-74

Общая технология работы

Как уже говорилось, крейцмейсель применяется для операций, требующих более тонкой работы, например создания пазов или фигурных бороздок на поверхности детали. Для работы крейцмейселем необходим ударный инструмент. Оптимальным вариантом является слесарный молоток или кувалда массой от 0,5 до 1 кг. Заготовка обязательно фиксируется в нужной позиции при помощи тисков или, при невозможности это сделать, другим способом. Зубило держат левой рукой под углом 45 к обрабатываемой заготовке детали. Правой в это время бьют молотком по его тыльному концу. Удары должны быть короткими и точными.

При этом слишком сильно сжимать крейцмейсель в руке не надо. Для левшей предпочтительны противоположные роли рук.

Техника безопасности

Сделать работу крейцмейселем более безопасной поможет соблюдение следующих несложных рекомендаций:

  • Начинать работать следует в защитных очках. Это убережёт глаза от попадания в них металлических осколков.
  • Если заготовка хрупкая, потребует установить защитную сетку слева от себя, т.е. со стороны руки, держащей крейцмейсель.
  • Перед началом работы следует проверить инструмент. Наконечник зубила не должен иметь заусенцев и трещин. Боёк молотка тоже должен быть чистым.
  • Заготовку требуется надёжно зафиксировать до начала работы в зажимном приспособлении.
  • В процессе чётко соблюдать технологию работы зубилом. Удары молотком должны приходиться точно по тыльному концу инструмента. Бить надо коротко, без размаха.
  • Так как травмы при такой работе практически неизбежны, рекомендуется применять специальный защитный «грибок», который надевается на крейцмейсель. Он сконструирован таким образом, чтобы уберегать руку и при этом не закрывать мастеру обзор.

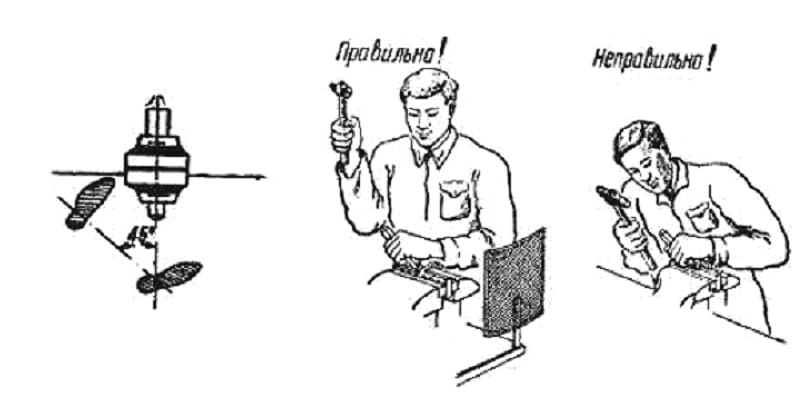

Правильная работа крейцмейселем

Если к крейцмейселю не полагалась защитная резиновая шайба от производителя, изготовить её можно самостоятельно. Из листа резины толщиной примерно в 1 см вырезается круг диаметром примерно 70 мм. В центре резинового блинчика просверливаются два отверстия по 10 мм, перемычка между ними перерезается. После этого защита готова к использованию.  Шайба будет закрывать кисть и не будет препятствовать обзору работы инструмента.
