Чтобы компрессор работал более эффективно, его снабжают накопителем сжатого воздуха, или ресивером. Насос накачивает воздух в этот резервуар, потребители получают его уже из ресивера. Это повышает стабильность напора, который меньше зависит от расхода воздуха. Устройство автоматики включают и отключают двигатель, исходя из уровня давления. Объем таких накопителей бывает от 25 до 300 литров для установок малой и средней мощности.

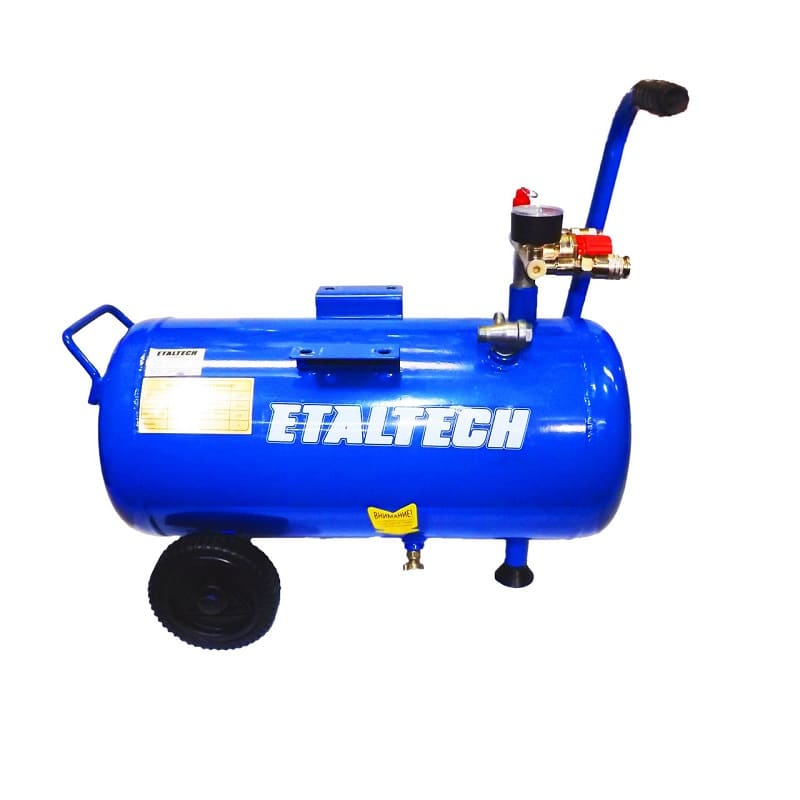

Ресивер для компрессора

Назначение

Накопитель выполняет следующие задачи:

  • Стабилизация давления на стороне потребителя.
  • Снабжение потребителя и после отключения компрессора.
  • Очистка воздуха от водяных паров.
  • Оптимизация использования топлива или электроэнергии.
  • Периодическое включение мотора позволяет продлить срок его службы.

Кроме того, при продолжительных нагрузках, таких, как пескоструйная обработка, подключение дополнительного ресивера для компрессора позволяет избежать покупки более мощного агрегата.

Подбор параметров устройства

Самым важным параметром является объем ресивера. Значимыми также будут такие характеристики:

  • Максимальная влажность. Обычно составляет 75-80%.
  • Температурный режим работы. Чаще всего это диапазон -5+80 °С.
  • Специальные условия для места работы. Например, на определенном удалении от нагревательных приборов, других источников тепла, пожароопасных веществ.

Правилами работы с сосудами под давлением (ПБ 03-576-03) оговаривается также невозможность допуска к работе сосудов, которые:

  • имеют механические повреждения корпуса;
  • не прошли очередные испытания.

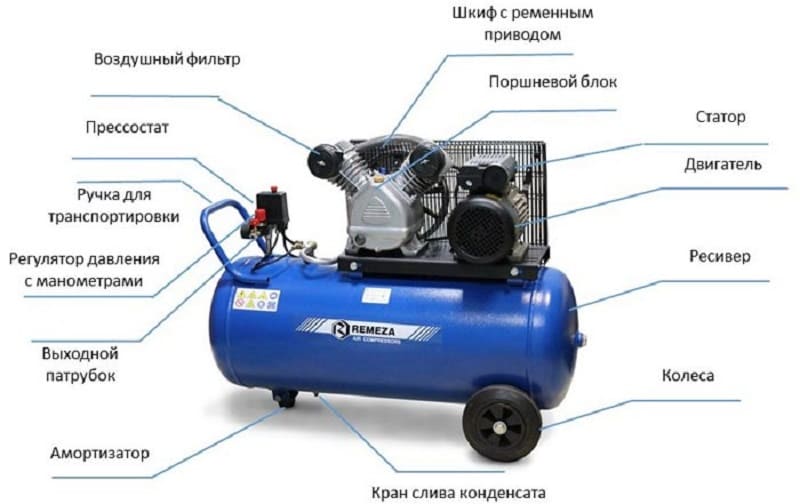

Устройство ресивера для компрессора

Параметры резервуара выбирают, исходя из

  • планового расхода;
  • продолжительности расхода;
  • наибольшее/наименьшее давление, допустимое для нормальной работы потребителя.

Эти параметры подставляют в расчетные таблицы, по ним определяют рекомендуемых объем резервуара.

Точный расчет не всегда имеет глубокий смысл, поскольку дает дробные значения, а резервуары все равно выпускаются стандартных объемов: 25, 50, 100, 200 л.

Разработан упрощенный способ как подобрать подходящий резервуар к компрессору:

Мощность, квтЕмкость резервуара, л
Менее 5100
Менее 10300
Менее 20500



Определено и приблизительное эмпирическое соотношение, помогающее рассчитать ресивер для компрессора: объем примерно равен производительности насоса за 8 сек его работы.

Так, при расходовании 800 л/мин рекомендуемый объем получится:

V= (800×8)/60= 106,66 л

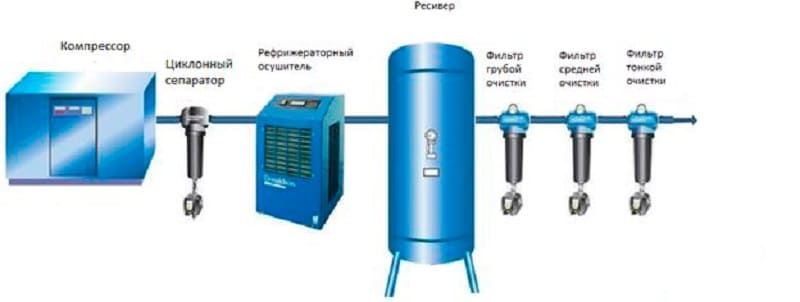

Последовательность подключения ресивера

Виды оборудования

Применяется два похожих друг на друга видов ресиверов:

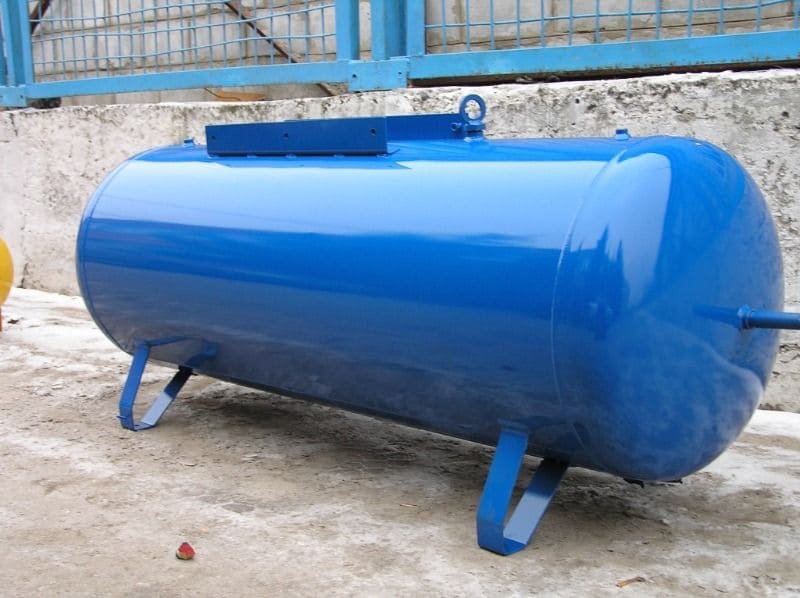

  • Горизонтальные. Сосуд расположен горизонтально. Такую компоновку применяют на мобильных компрессорных установка. Она позволяет экономно разместить на резервуаре насос, мотор, вспомогательное оборудование.

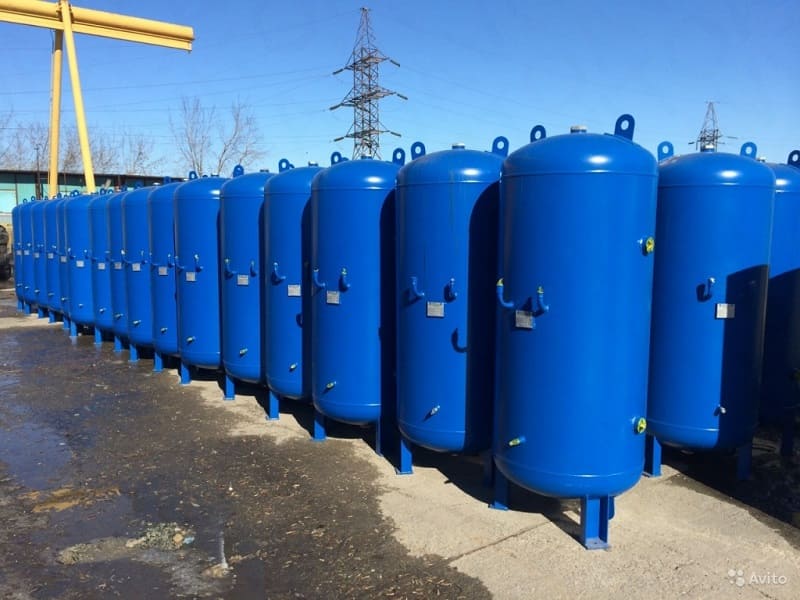

  • Вертикальные. Чаще применяются на стационарных агрегатах. Такие ресиверы достигают емкости 800 л и более. Для расширения возможностей компрессорной установки их подключают последовательно или параллельно.

Достоинством горизонтальной компоновки служит мобильность и простота обслуживания.

Преимущество вертикальной — экономия площади и простота соединения в батареи. На крупных предприятиях батареи могут состоять из нескольких десятков емкостей. Их соединяют системой трубопроводов, снабженных вентилями. Это позволяет подключать и отключать ресиверы по мере необходимости.

Параллельное соединение

В случае параллельного соединения пропускная способность всех соединенных емкостей суммируется. Такое соединение применяют, когда нужен периодический кратковременный большой расход. При необходимости технического обслуживания часть емкостей можно отключить вентилями, это не скажется на работоспособности оставшихся резервуаров.

Последовательное соединение

В этом случае, расход будет равен расходу одной емкости с минимальным значением этой величины. Такая схема больше подходит для ограниченного расхода в течение продолжительного времени. Дополнительным достоинством является многоступенчатая очистка сжатого воздуха от водяных паров и масляных эмульсий. При необходимости технического обслуживания придется останавливать весь комплекс.
