Среди любителей мастерить, компрессоры на базе холодильников, нашли определенную популярность. Мастера собирают их на основании практически любых двигателей, рассчитывая их мощность исходя из числа потребителей сжатого воздуха. В домашних мастерских можно довольно часто увидеть компрессоры собранные своими руками. Их основанием служат компрессоры от старых, отработавших свой срок холодильников. В самом деле, эти агрегаты остаются работоспособными и после того, как сам холодильник, уже давно перестал работать.

Компрессор из холодильника своими руками

Да, они не обладают большим запасом мощности, но отличаются неприхотливостью в работе. И надо отметить, что мастера создают из них вполне достойные модели. Попробуем разобраться, что нужно для того, что бы сделать его своими руками.

Наличие такого устройства поможет при выполнении множества работ по дому, например, нанесение покрытий на стены при совершении ремонтных работы и очистке придомовой территории от мусора и пыли. Выполнение ремонтных работ в гараже. Кроме того его можно подключать к пневматическому инструменту.

Что лучше: самодельный вариант или профессиональное устройство?

В самом деле, какой компрессор лучше, тот который выполнен в домашней мастерской, или тот, который спроектирован и собран на заводе.

К компрессору предъявляются определенные требования, которые определяются областью его применения. Например, компрессор, собранный из холодильника своими руками должен обеспечивать равномерную подачу газа, и при этом он не должен содержать в себе пыли или других частиц, например, масла. Наличие пыли и масла в потоке воздуха приводит к образованию зернистости, различных неровностей поверхности. В случае неравномерной подачи воздуха смешанного с краской, на детали могут образовываться потеки.

Бесспорно, компрессоры, разработанные и изготовленные в компаниях, специализирующихся на этой продукции, оснащены всем функционалом, который необходим для качественной подачи атмосферного газа. Но их существенный недостаток – высокая стоимость и требовательность к используемым маслам.

Для того чтобы не тратить денежные средства и одновременно с этим создать по настоящему рабочий образец необходимо иметь определенные знания о компрессорах изготовленных на основе холодильника, в частности о принципе работы этих устройств и конечно навыки работы с ручным и электрическим инструментом.

Принцип работы компрессора

Работа компрессорного оборудования на базе холодильника, вне зависимости от того она заводская она или самодельная один и тот же. В резервуаре для хранения сжатого воздуха (ресивере) создается избыточный напор, способ его нагнетания может быть разный, ручной или механический. Если для закачивания воздуха руками, экономится определенное количество денег, но при этом расходуется большое количество мускульной энергии.

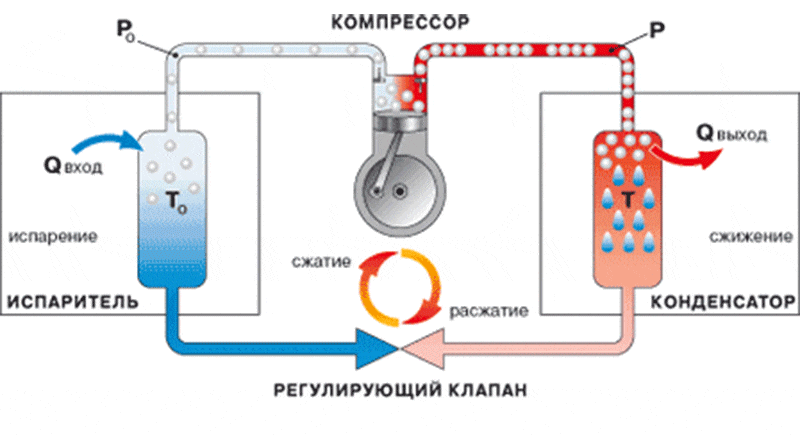

Принцип работы компрессора от холодильника

Механический способ обеспечивает быстрый набор газа в емкость, а манометр, на нем установленный всегда сообщает о давлении в емкости. Но в компрессоре с механическим приводом существует необходимость регулярного замены масла.

Демонтажные работы

Перед тем, как начинать сборку компрессорного агрегата из старого холодильника, надо с него снять компрессор, обеспечивающий движение хладагента по системе охлаждения. Как правило, этот узел устанавливают сзади в нижней его части. Компрессор закрепляют к корпусу с применением стандартного крепежа. Перед тем как его снять, необходимо стравить фреон и откусить латунные трубки. Для их отделения от корпуса компрессорного агрегата использовать ножовку нельзя. Так, как при пилении образуются опилки, которые могут попасть внутрь агрегата и нанести ему непоправимый вред. Поэтому трубки надо отсоединять при помощи кусачек. После того, как трубки отсоединены, надо снять распределительную коробку. Как правило, она черного цвета, выполнена из пластика. В нее входит несколько проводков. Затем, можно демонтировать и сам компрессор. Все детали и крепеж, которые образовались после снятия компрессора необходимо оставить в сохранности, они потребуются в дальнейшем при сборке компрессора.

Проверка работоспособности

Эта операция необходима для того, что бы мастер мог убедиться в том, что все узлы, которые будут использованы при изготовлении самодельного компрессорного оборудования на основе холодильника, целы, и сохранили свою работоспособность.

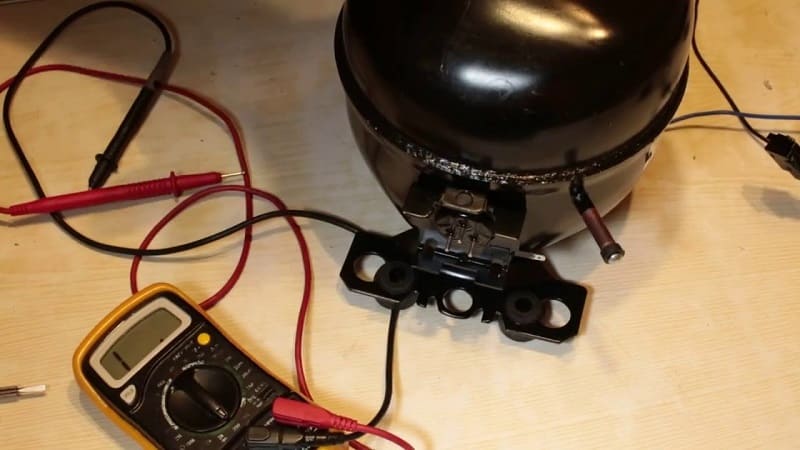

Проверка компрессора

Перед выполнением этой операции необходимо слить старое масло, промыть компрессор холодильника и залить свежее. При этом допустимо использовать только масло, специально предназначенное для использования в компрессорах, сооруженных на  основе холодильника. В противном случае узел быстро выйдет из строя.

Проверка компрессора

На нем установлены три латунные трубки, третья, как правило, запаяна. Для удаления отработки необходимо удалить запаянный кончик, и слить его. Через него заливается моющая жидкость и свежее масло. После окончания заливки сливная трубка должна быть сова запаяна.

По окончании смены масла на место потребуется установить ранее снятое реле. Взять кусок электрического шнура с розеткой и его свободный конец соединить с проводами, выходящими из реле.

После этого можно включить компрессор из холодильника в электросеть, в результате этого двигатель придет в движение и по трубкам, по которым ранее перемещался хладагент, начнет движение потока газа. Целесообразно пометить трубки, то есть, ту по которой воздух поступает в компрессор и ту по которой он выходит.

Проверка ресивера

Для изготовления самодельного компрессора, в качестве емкости для хранения сжатого газа можно задействовать камеру от автомобильной покрышки. Для проверки ее герметичности достаточно ее накачать и поместить в емкость с водой. Если в ней имеются отверстия или другие повреждения, то, скорее всего, через них будет выходить воздух, обнаруженные дефекты целесообразно заделать с помощью резиновых заплаток.

Некоторые технические данные и особенности обслуживания

На самом деле, узнать какой напор будет создавать самодельный компрессор из холодильника довольно сложно. Но и, тем не менее, любой нагнетатель характеризуется двумя параметрами:

  • мощностью;
  • производительностью.

Первый говорит о способности устройства генерировать высокое давление без создания дополнительной нагрузки на силовую установку. Кстати, автомобильные электрические насосы могут без особых проблем создавать давление до 6 атм. Рабочее давление в автомобильных покрышках составляет 2-3 атм. И достижение этой характеристики займет минут 10. Виной тому их малая производительность.

Производительность характеризует возможности изделия прокачать заданное количество воздуха за определенный отрезок времени. То есть, чем она выше, тем быстрее выполняется наполнение емкости для хранения сжатого газа.

Для того, что бы эти характеристики были совмещены, будут востребованы или поршневой агрегат, с большим объемом цилиндра, или тот, на котором установлен мощный силовой агрегат.

Нужно ли ремонтировать компрессор

Как правило, узлы холодильника имеют длительный ресурс эксплуатации. Более того, нагнетатели, которые использовались на старых моделях, могут проработать гораздо дольше, чем все остальные его узлы. Если компрессор, демонтированный с холодильника, находится в нерабочем состоянии, то проще будет приобрести другой агрегат, там более, что они отличаются довольно низкой ценой.

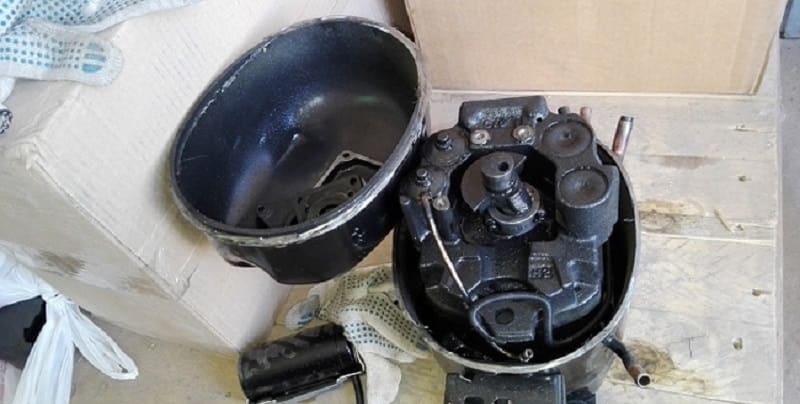

Ремонт компрессора

Перед тем как сделать компрессор их холодильника своими руками необходимо выполнить определенную подготовительную работу. То есть, необходимо собрать все узлы, которые потребуются для его изготовления, кроме этого надо будет собрать, определенный инструмент. Для сборки компрессора высокого давления своими руками потребуются следующие узлы:

  • автомобильная камера, устанавливаемая в покрышку и используемая вместо емкости для хранения сжатого воздуха;
  • насос с манометром, вместо нагнетателя;
  • камерный сосок;
  • ремонтный комплект;
  • обыкновенное шило.

Для того, что бы собрать компрессор своими руками потребуется следующий инструмент:

  • шуруповерт или дрель;
  • фрезы по металлу с титановым покрытием;
  • турбина или бормашина с абразивными насадками;
  • щетка по металлу;
  • вальцеватель для медных трубок;
  • разводные ключи, плоскогубцы.

Сборка компрессора своими руками при правильно выполненной подготовке не должна занимать много времени.

Делаем своими руками

После того, как собраны все необходимые узлы и инструмент, можно сделать компрессор из холодильника.

В проверенной на герметичность камере необходимо проделать отверстие. Для этого нужно использовать шило. В полученное отверстие будет установлен камерный сосок. Его задача выведение сжатого воздуха из камеры.

Дополнительный штуцер устанавливается вклеиванием, для этого потребуется использование ремонтного комплекта. После этого штуцер необходимо установить на краскопульт. Для выполнения проверки выходя потока воздуха надо удалить ниппель. Да, кстати, родной ниппель должен быть оставлен на месте, он будет исполнять роль клапана, и удерживать излишние давление возникающие при работе компрессора. Для определения уровня давления можно попробовать нанести слой краски на подготовленную поверхность. Если он ложиться равномерно, значит, установка работает в штатном режиме. Для проверки уровня давления можно использовать манометр. Его уровень должен быть стабильным. Разработать конструкцию компрессора и собрать его не так и сложно, но фактом остается то, что использование такого устройства значительно облегчит работы по покраске автомобиля и пр.

Полупрофессиональный нагнетатель воздуха

Для создания полупрофессиональной установки сжатого воздуха потребуется большее количество комплектующих изделий и инструмента. В частности вместо резиновой камеры целесообразно использовать баллон для пропана. Кроме него потребуется:

  1. Арматура для крепления металлических рукавов.
  2. Пластины из металла, ширина которых должна быть 30-40 мм, а толщина 3-4 мм.
  3. Два колесика с платформой для ее крепления к ресиверу.
  4. Компрессор.
  5. Метизы.
  6. Арматура для настройки давления.

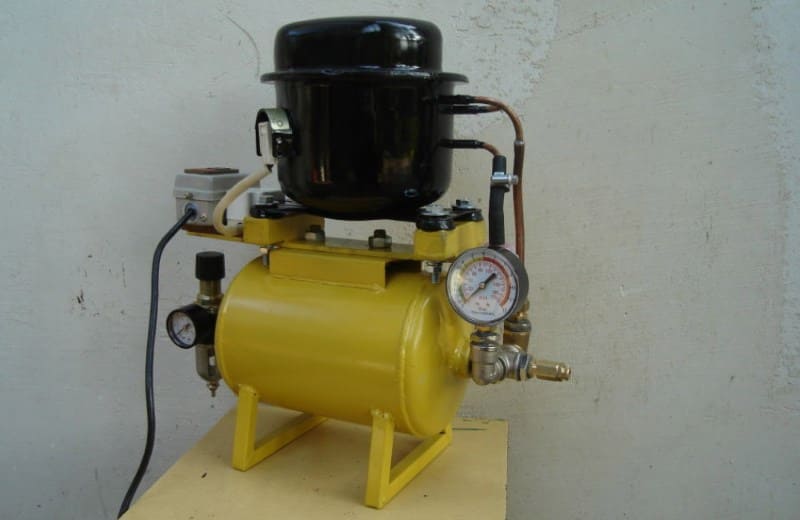

Полупрофессиональный нагнетатель воздуха

Инструменты:

  1. Сварочный аппарат – инвертор.
  2. Шуруповерт.
  3. Фрезы по металлу.
  4. Шлифмашина с абразивными кругами.
  5. Щетка по металлу;
  6. Разводные ключи, плоскогубцы.

Рабочий механизм

Для сборки полупрофессионального нагнетателя воздуха можно использовать компрессор от неработающего холодильника, сделанного в СССР. Эти холодильники превосходят импортные аналоги тем, что способны выдавать более высокое давление воздуха.

Емкость для воздуха

В качестве емкости для сжатого воздуха, можно использовать и пропановые баллоны, и старые огнетушители. Это обусловлено тем, что эти емкости в состоянии выдержать довольно высокий напор, и обладают большим запасом прочности.

В качестве примера возьмем нагнетатель, изготовленный из огнетушителя ОУ 10. Его объем равен 10 литрам. Такой ресивер может спокойно выдержать рабочее давление до 15 атм. С него снимают пусковое устройство и устанавливают переходник.

Разумеется, при обнаружении следов действия коррозии их надо удалить с применением преобразователя. Это дело довольно простое, наружную поверхность можно просто обработать смоченной тряпкой, а для очистки внутри придется залить определенное количество жидкость и довольно длительное время встряхивать.

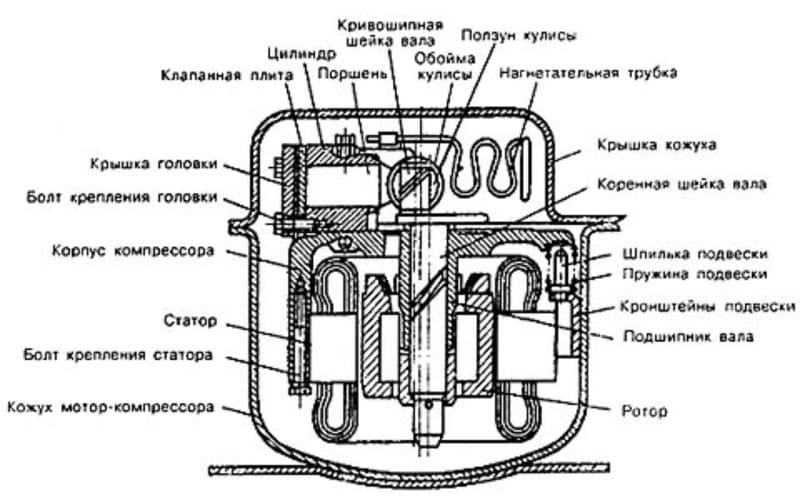

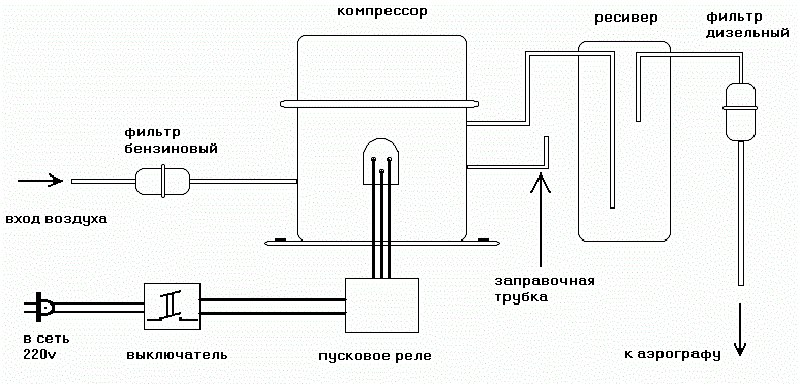

Устройство холодильного компрессора

После того, как емкость очищена, можно приступить к установке водопроводной крестовины. После этого можно считать, что готовы две детали будущей установки.

Монтаж деталей

Для упрощения процесса сборки все детали лучше всего собрать в одном месте. Так, для монтажа нагнетательной установки и воздушной емкости допустимо использовать толстую доску.

Для крепления узлов можно использовать шпильки, предварительно укомплектованы шайбами и гайками. Ресивер устанавливают в вертикальном состоянии. Для этого можно использовать три листа фанеры. При этом в одних из них выполняют отверстие размером с диаметр ресивера. Остальные листы закрепляют к базовой доске с помощью саморезов.

Кстати, не помешает подготовить место под ресивер. Для обеспечения мобильности самодельного компрессора к основанию доски прикручивают колеса.

После проделанной работы необходимо обеспечить компрессов от попадания пыли. Для этого можно использовать фильтр грубой очистки топлива, устанавливаемый на двигателях внутреннего сгорания. Эта деталь будет играть роль воздухозаборника. Для изготовления этой системы придется задействовать резиновый рукав и входную трубку.

Здесь надо вспомнить о том, что входной напор довольно низкий, и поэтому усиливать соединение при помощи хомута не имеет смысла.

По окончании перечисленных операций мастер получить готовую систему забора воздуха, оснащенную фильтром. Но нельзя забывать и об установке масловлагоотделителя. Его задача удаление частиц влаги и масла. В этом узле будет использован фильтр топливной системы. И поэтому для установки этих узлов должны быть использованы автомобильные хомуты.

Это фильтр должен быть соединен с входом компрессора. Его задача обеспечить развязку ресивера и выхода из нагнетателя. Другими словами, с одной стороны крестовины устанавливают выход, а на другую манометра, контролирующего напор в ресивере. В этом же узле необходимо предусмотреть место для установки регулировочного реле. Практика показывает, для этой цели оптимальным решением будет использование стандартного изделия марки РМ5 или его аналогов. Задача этого изделия — отключение двигателя по достижении предельного напора в емкости и его включении, при падении до допустимого минимума.

Регулируем давление

Требуемый напор регулируют при помощи двух пружин, установленных в приборе РМ5. Большая пружина предназначена для установки минимального уровня давления, а маленькая для установки максимального. Именно таким образом устанавливают границы включения/выключения двигателя компрессора из холодильника.

Бесспорно, все электрические соединения должны быть заизолированы и пропаяны.

Испытания

После сборки самодельной установки можно приступать к ее испытаниям. То есть к выходу ресивера подключают воздушный шланг с присоединенным краскопультом, с залитой в него краской. Затем с тщательным соблюдением технологии выполнить нанесение слоя краски на подготовленную поверхность. То есть, она должна быть очищена от слоя старого покрытия и обезжирена. Если после нанесения слоя краски, отсутствуют потеки, матовые пятна, непрокрасы, то установка работает в штатном режиме и ее можно эксплуатировать при выполнении разных работ.

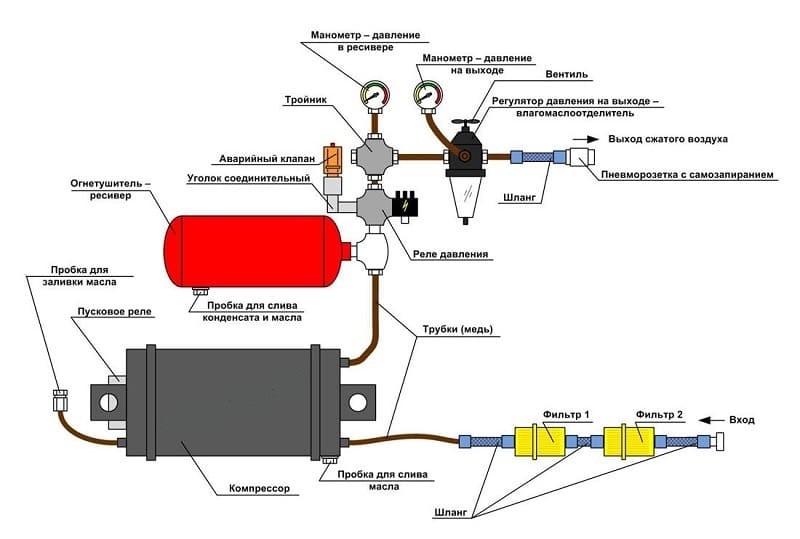

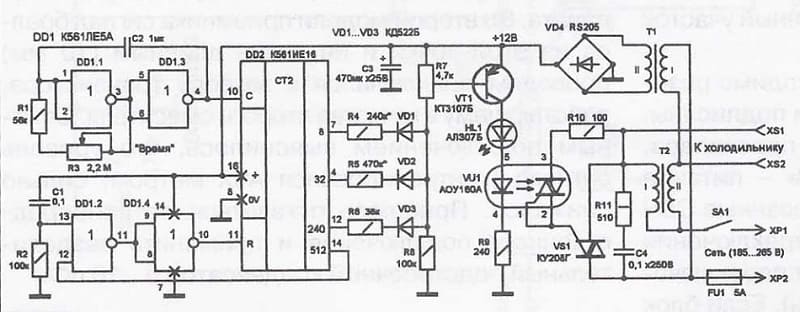

Кинематическая схема

Уход и обслуживание самодельного компрессора

При эксплуатации такого изделия в домашнем хозяйстве необходимо:

  1. Постоянно следить за герметичностью соединений воздуховодов.
  2. Следить за уровнем масла и проводить его периодическую замену.
  3. Отслеживать состояние электрических соединений.
  4. Сливать воду из ресивера.

Особенности эксплуатации и меры безопасности

При эксплуатации этого устройства необходимо помнить, что двигатель будет эксплуатироваться практически в предельных режимах, это может привести к его перегреву и выходу из строя. Поэтому, желательно использовать его, обеспечивая ему небольшой технологический перерыв, который позволит остыть двигателю.

При работе с компрессором должны быть соблюдены определённые меры безопасности, а именно:

  1. Недопустима эксплуатация механизма при наличии повреждений на поверхности соединительных рукавов и электрической проводки.
  2. Категорически запрещена эксплуатация изделия при наличии повреждений на поверхности ресивера, или приборов на нем смонтированных.
  3. При обнаружении протечек масла необходимо сразу принять меры к их устранению.
  4. Обеспечить выключение прибора при появлении посторонних запахов и шумов, которые сигнализируют о появлении неких неполадок в работе.

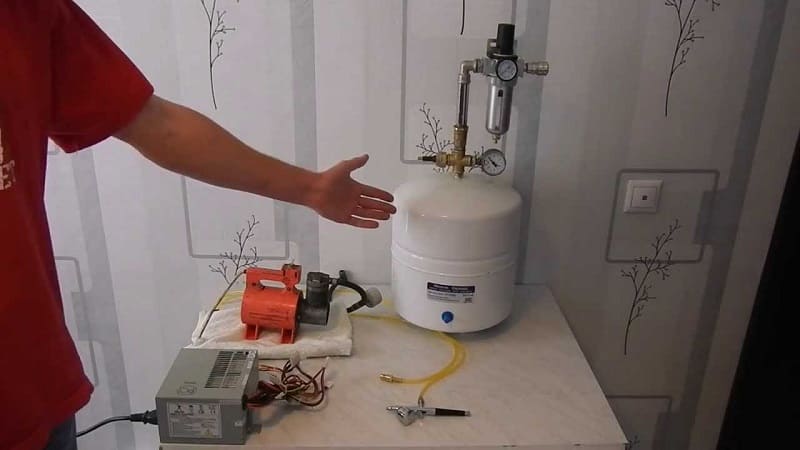

Собранный аэрограф из компрессора

К работе с компрессорным устройством желательно не допускать несовершеннолетних детей.
