Соединение с помощью шлицов применяют для закрепления на валу шестерёнок, зубчатых колёс, втулок. Оно обладает целым рядом преимуществ по сравнению с другими типами соединений. Составляющие детали этого соединения легче центрируются. Это значительно уменьшает механические деформации на границе втулки.

В процессе эксплуатации под воздействием различных нагрузок шлицевое соединение теряет свои свойства. В этом случае производят восстановление шлицов или канавок, в которых они размещаются.

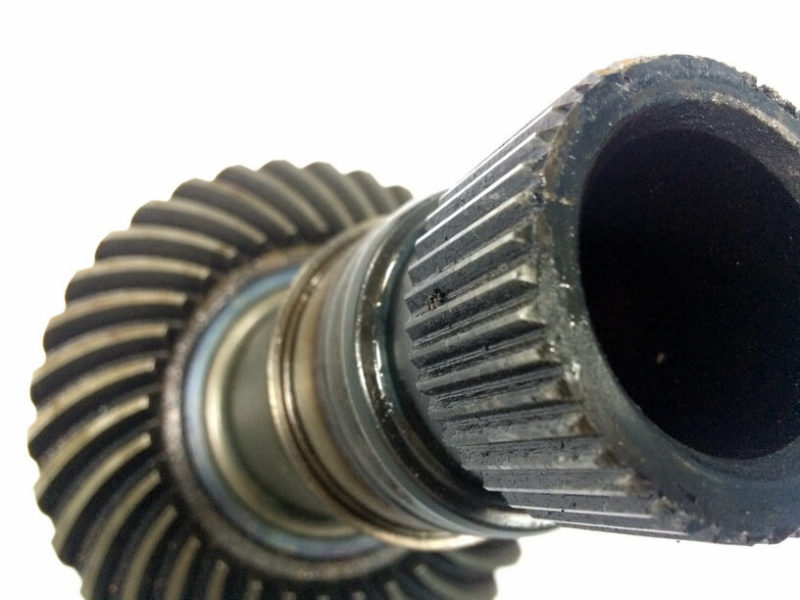

Восстановление шлицов

Причины дефектов

Основными видами дефектов шлицевых соединений являются:

  • износ или деформация детали;
  • образование острого края;
  • образования так называемых забоин и заусенцев.

Способ восстановления зависит от причины, характера, степени дефекта. Для этого используют следующие подходы:

  • ремонт самого шлица;
  • ремонт или восстановление шлицевого вала;
  • полная замена вышедшей из строя детали.

Правильная оценка степени неисправности и возникновения причины позволяет провести качественный ремонт. Он может быть произведен с применением специальных станков в оборудованных мастерских. Бывают ситуации, когда можно произвести ремонт таких соединений своими руками в условиях гаража или домашней мастерской.

Последовательность действий

Восстановление шлицевых соединений производится по результатам проведенной оценки состояния всего соединения. Порядок проведения ремонтных или восстановительных работ зависит от типа посадки изделия, степени износа каждой детали.

Восстановление шлицов вала аксиально-поршневого насоса

К наиболее распространённым способам устранения найденных неисправностей относятся:

  • осадка;
  • раздача;
  • обжатие;
  • вдавливание;
  • правка;
  • накатка.

Решение этих задач производится следующими методами:

  • механическая обработка (с помощью металлообрабатывающих станков, гидравлических прессов, ручной обработки);
  • сварка и направление;
  • металлизация;
  • гальванический метод.

При появлении незначительных дефектов шлица можно проводить ремонт с применением метода раздачи. Для его реализации используют гидравлический пресс. Под давлением в отверстие втулки продавливают материал, применяемый для ремонта. Затем его заново калибруют. Подобные действия можно осуществить с помощью, так называемой шлицевой протяжки. Весь лишний металл удаляют. Затем его фрезеруют и обрабатывают, пока отверстие не приобретёт заданную величину.

При большой степени износа осуществляют наплавку с помощью электродугового аппарата. Ещё одним вариантом ремонта при большой степени износа является наваркой граней. Эти методы после соответствующей обработки позволяют получить исходный размер паза.

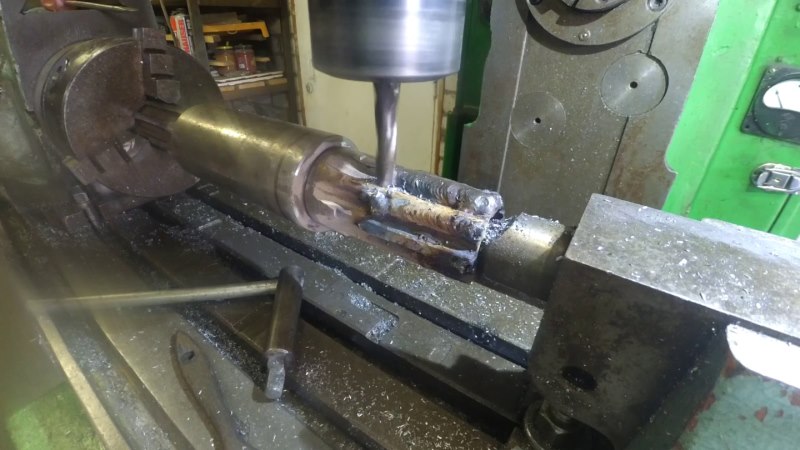

Восстановление изношенных шлицов на валу отбора мощности

Допускается ремонт шлицов, когда паз сначала расширяют и углубляют. Такая операция позволяет устранить всевозможные причины неисправности. Затем к нему изготовляют ступенчатую шпонку. Этот способ применяют в тех случаях, когда другие методы не приемлемы.

Раздачу производят двумя способами. Первый предполагает проведение операции вручную. Второй с применением прессового оборудования и специальными инструментами. Вдоль шлица керном наносят продольную риску. Далее зубилом делают канавки. Для их расширения и придания необходимой формы используют чекан. На токарном или строгальном станке проводят окончательную обработку.

Полученные канавки полностью заваривают. Шлицы обрабатывают, а для придания повышенной прочности подвергают термообработке.

Ремонт шлицевых соединений у которых наблюдается износ по толщине производят с помощью сварочных аппаратов. Для заполнения канавок подготовленные валики накладывают вдоль шлицев. В дальнейшем производят сварочные работы.

Изношенные детали, расположенные в ступицах из стали, восстанавливают методом обжатия. Их нагревают. Затем во втулку помещают подготовленный шлиц. Применяя специальный пуансон, деталь обжимают. Такую операцию производят с помощью механического молота.

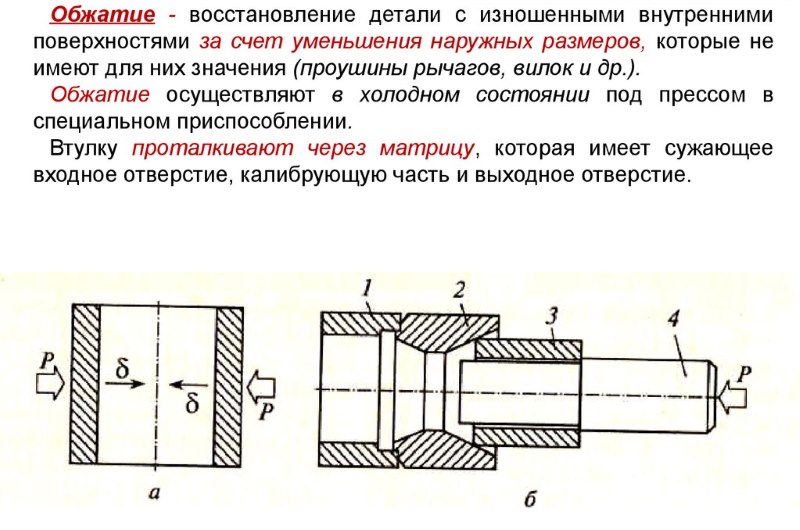

Восстановление деталей методом обжатия

Изделия, расположенные во втулках из чугуна, восстанавливают способом реставрации на валу. Старые детали протачивают на всю глубину. В полученное отверстие запрессовывают новую втулку. В неё вставляют подготовленный шлиц.

Восстановление разработанных посадочных мест производится методом сверхзвукового напыления металла. Данный способ исключает необходимость нагрева и плавления. После завершения металлизации производят механическую обработку. Восстановление шлицевого соединения валов производится обычно механическими методами.

Необходимые материалы и инструменты

Подобные работы производят в специализированных мастерских. В некоторых случаях ремонт и восстановление таких изделий осуществляют в домашней мастерской, оборудованной необходимыми станками.

В первом случае для проведения перечисленных операций применяют:

  • токарные или фрезерные станки;
  • специальные шлицестрогальные автоматы;
  • сварочные аппараты;
  • механический молот;
  • гидравлический пресс;
  • гальваническое оборудование;
  • станки точки;
  • ручной обрабатывающий инструмент.

Возможности домашней мастерской ограничены. Для самостоятельного проведения работ применяют следующие устройства для восстановления подобных соединений:

  • бытовой токарный или фрезерный станок;
  • малогабаритный пресс;
  • электрическое точило;
  • сварочный аппарат;
  • набор ручного обрабатывающего инструмента.

Обладая небольшим набором оборудования хорошим специалистам удаётся восстановить повреждённое соединение.
