Работа механических соединений часто происходит при воздействии внешних нагрузок. Они приводят к снижению надёжности конструкций. Для предотвращения такого эффекта на этапе сборки предпринимают меры увеличивающие прочность крепления. Одним из способов, решающих такую задачу является стопорение.

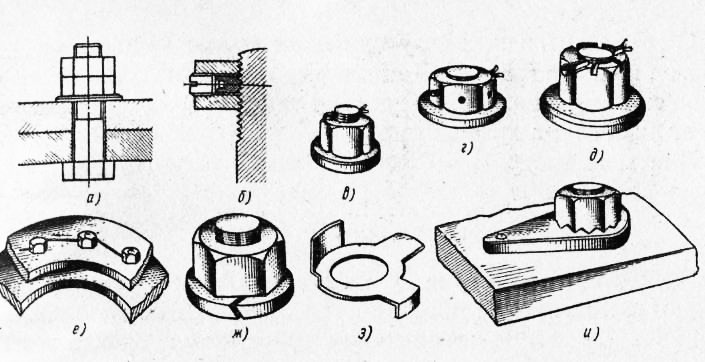

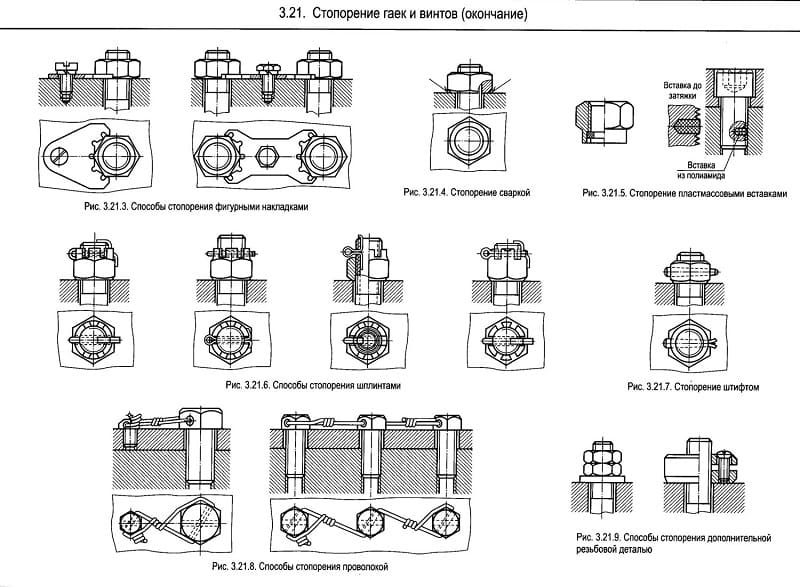

Способы стопорения резьбовых соединений

Его используют с целью надёжной фиксации болтов, винтов, шпилек и гаек. Разработаны различные способы удержания скрепленных механических соединений. Их применяют при креплении штырей сцепных приборов. Все системы крепления (фиксации) стандартизованы. Для резьбовых соединений ГОСТ устанавливает порядок, правила, последовательность применения различных приспособлений.

На практике применяют два основных способа:

  • позитивное или жёсткое;
  • фрикционное.

Сущность первого основана на применении специального фиксирующего элемента. Разъединение двух деталей крепежа невозможно без удаления этого элемента. Чаще всего необходимо произвести деформацию или механическое разрушение детали.

Во втором создаётся повышенное сопротивление благодаря применению специальных шайб, контргаек, других изделий. Этот метод менее надёжен, чем первый. С его помощью возможна разборка резьбового соединения без разрушения отдельных частей. Одной из разновидностей этого способа является упругое стопорение. Контрующим устройством служит упругая деталь повышающая силу трения между составляющими крепления.

Повышения стойкости резьбового крепления добиваются применением комбинированного метода. Он объединяет отдельные способы, детали, конструктивные элементы обоих методов.

Стопорение стопорными винтами

Надёжной фиксацией механического узла считается применение специального винта. Его вкручивают в гайку, шплинт или другой крепёж. В боковой поверхности делают отверстие с соответствующей резьбой. Шаг резьбы выбирается значительно меньше основного шага. Его преимуществом является возможность контровки крепежа в произвольном положении. Недостатком специалисты отмечают нарушение части основной резьбы, снижение надёжности главного соединения.

Стопорение болтов зависит от назначения, формы головки, глубины вкручивания.

Выбор крепежа определяется государственными, отраслевыми стандартами, техническими условиями.

Стопорение шплинтами

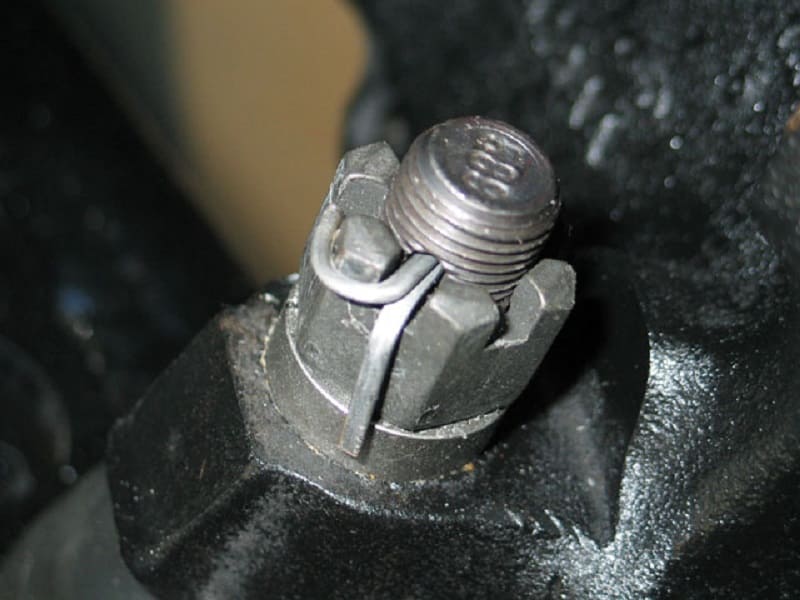

Фиксация крепежных деталей может осуществляться с помощью специально подобранных шплинтов. Данное металлическое крепление, изготовленное из проволоки. Конструкция имеет форму стержня с полукруглой головкой. Крепление производится благодаря разжиманию концов шплинта. С помощью шплинта производят установку болта, винта, шпильки в требуемое положение. В них просверливают отверстие способное пропустить шплинт. Он должен достаточно свободно заполнять  отверстие. Допускается небольшое применение усилия. Далее после его вставки края загибаются, обеспечивая надёжную фиксацию.

Стопорение шплинтами

Стопорение деформацией металла

Данный метод предполагает изменение внешней геометрии закрепляемого узла. К нему относятся следующие способы стопорение:

  • кернением;
  • применением деформируемых шайб;
  • изменение геометрии резьбового соединения (деформация одного из элементов).

Достоинством считается возможность получить надёжное соединение любой конструкции. Основным недостатком считается необходимость изменения начальной формы одного из элементов резьбового соединения без дальнейшего восстановления.

Большую популярность получил для закрепления потайных винтов, болтов, шпилек.

Стопорение проволокой

На основании утверждённого стандарта допускается стопорение проволокой. Такой принцип называется обвязкой. Он имеет два способа фиксации:

  • стопорение между собой гайки и болта;
  • фиксация гайки или болта к корпусу детали.

Для реализации этого метода в головках болтов или закреплённых гайках просверливают сквозные отверстия, через которые пропускают стальную проволоку. Их сверлят перпендикулярно поверхности фиксируемой детали. Проволокой обматывают (обвязывают) каждую деталь, зажимая их в требуемом положении. ГОСТ допускает стопорение одного конструктивного элемента или нескольких, создавая единую систему обвязки. Применение одновременной контровки группы гаек или болтов позволяет повысить надёжность всей конструкции. Повышения надёжности добиваются сверлением трёх отверстий. Крупногабаритные гайки обвязываются через шесть отверстий. Получатся бесступенчатая угловая фиксация.

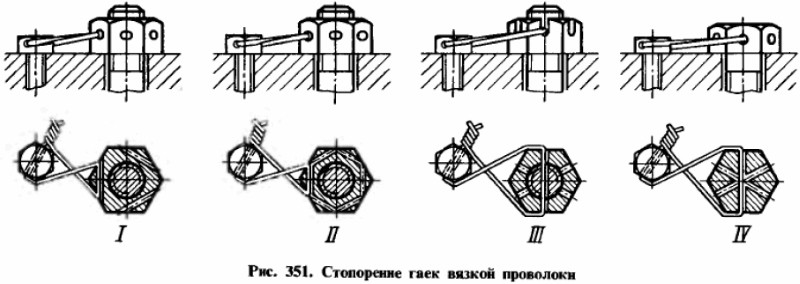

Стопорение гаек при помощи проволоки

Условием соблюдения надёжности фиксации является натяжение проволоки по направлению завёртывания гайки. Соблюдение этого направления способствует увеличению момента силы способствующей завёртыванию гайки (болта).

В противном случае происходит самопроизвольное раскручивание, что  вызывает ослабление скрепляемой конструкции.

Государственные стандарты

Система выбора необходимого способа определяется принятыми государственными, отраслевыми стандартами и изложена в Единой Системе Конструкторской документации (ЕСКД). Она включает:

  • ЕСКД Изображение резьбы (ГОСТ 2.311-68);
  • отраслевой стандарт (ОСТ) 39502-77 (определяет способы, параметры и возможности различных видов крепления);
  • все крепёжные изделия оговорены в ГОСТ 27017-86.
  •

Скачать ГОСТ 2.311-68

Скачать ГОСТ 27017-86

Скачать ОСТ 1 39502-77

Для каждого вида фиксации резьбового соединения предусмотрен свой стандарт. Например, выбор пружинной шайбы производится на основании ГОСТ 6402-70.

Скачать ГОСТ 6402-70

Следовательно, все резьбовые соединения ГОСТ ЕСКД стопорятся на основании руководящих документов. Единая система конструкторской документации позволяет определить существующие способы предотвращения разъединений и выбрать необходимые детали для решения этих задач.
