Несмотря на стремление к мировой интеграции и желанию унифицировать многие стандарты и требования, во многих странах существует своя система квалификации различных изделий. Характерным примером является наличие различных видов резьбы, которая применяется для широкого круга агрегатов. Одним из таких видов является резьба UNF. Она используется в различных соединениях. Её называют американская дюймовая резьба. Своё название она получила по территориальному признаку наибольшей популярности. Наиболее широко она применяется на Североамериканском континенте – США и Канаде. Все параметры американской  резьбы измеряются в системе единиц, принятой в этих странах. Длина измеряется в дюймах отсюда и соответствующее название.

Аналогичной считается английская дюймовая резьба BSW. На сегодняшний день она признана самой популярной не только в Великобритании, но и во многих странах Европейского союза. Обе удовлетворяют требованиям принятого стандарта, который позволяет систематизировать все виды дюймовых соединений. Во всех странах принято единое обозначение, что значительно облегчает её применение.

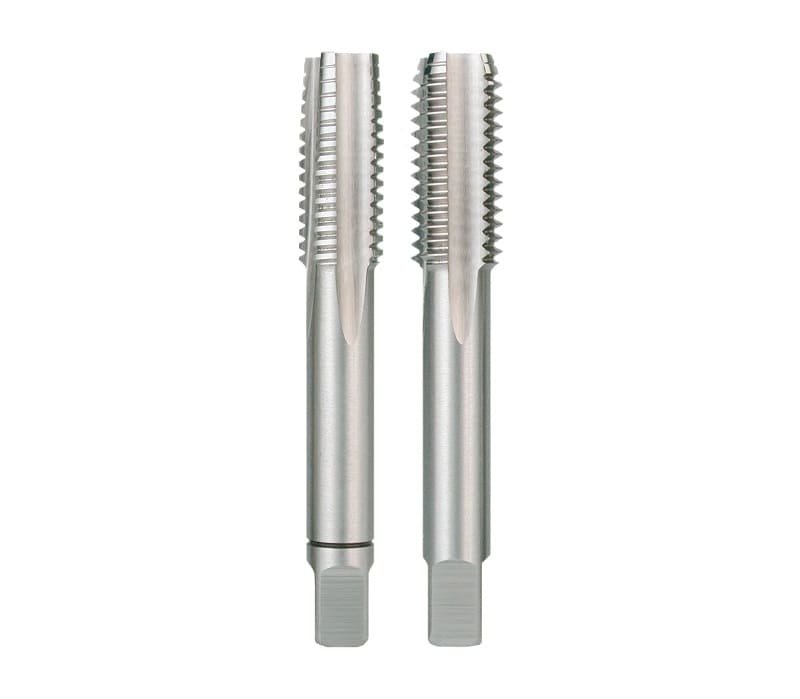

Резьба UNF

Создание международной системы кооперации способствовало распространению дюймовой системы в других странах, применяемых свои системы единиц измерения, например метрическую систему. Во многих странах на металлообрабатывающих, инструментальных и машиностроительных предприятиях изготавливают изделия, у которых используется дюймовая резьба. Это могут новые разработки, аналоги известных компаний или конкретные заказы зарубежных фирм. Для решения этих задач производителям приходится оснащать свои производства соответствующими металлообрабатывающими станками с необходимой оснасткой.

Особенности

Особенность этой резьбы определяется на основании следующих параметров:

  • геометрические параметры;
  • размер (количество витков на дюйм);
  • направление нарезки;
  • требуемый диаметр сверла;
  • класс точности;
  • область применения.

Все виды резьбы UNF относятся к категории мелкой. Её можно рассматривать как метрическую 60 градусов. Отличительной особенностью является единица измерения – это дюйм. Поэтому она называется дюймовая резьба или американская. Каждая мелкая резьба имеет свои отличительные размеры. Её аналогом является английская резьба BSW размеры, которой располагают в специальных таблицах

Специфические особенности можно разобрать по маркировке. Она состоит из следующих элементов:

  • на первом месте расположена аббревиатура UNF (в дословном переводе означает «Унифицированная группа мелких резьб»);
  • далее идёт указание размеров в дюймах;
  • завершает маркировку значение шага.

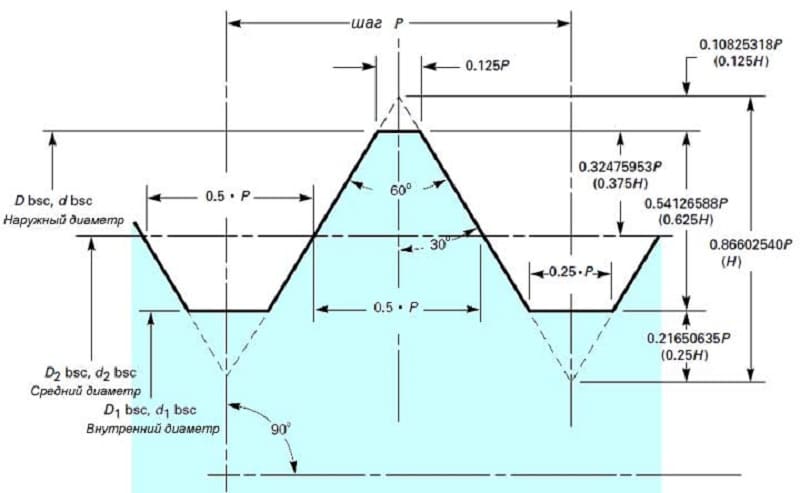

Параметры резьбы UNF

Более подробно все параметры и особенности приводятся в специальных таблицах с указанием назначения и правил применения крепёжных деталей в американских  соединениях.

Применение резьбы UNF

Цилиндрическая дюймовая резьба, к которой относятся UNF и BSW обладают мелким шагом. Поэтому они применяются для различных крепёжных конструкций, к которым предъявляются повышенные требования соединений. Такая резьба с мелким шагом применяется в двух видах соединений:

  • высокопрочных;
  • регулировочных.

Обладая дюймовой резьбой размером в одну четверть и полтора дюйма (по американскому стандарту), она применяется в следующих агрегатах и конструкциях:

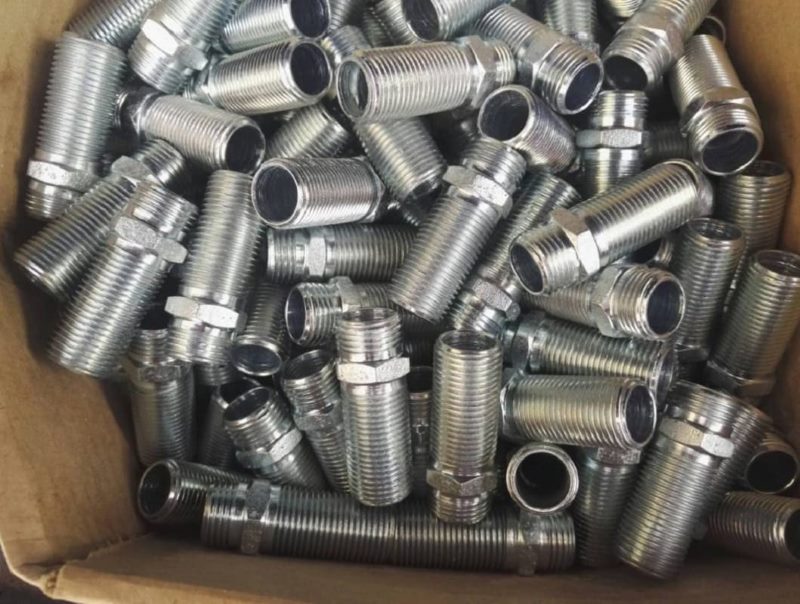

  • различных видах трубных соединений (дюймовых, калиброванных, сантехнических, газовых);
  • гидравлических конструкциях (фитинги, краны переходники);
  • резьбовых адаптерах;
  • накидные гайки;
  • болты и гайки крепления конструкций различных агрегатов.

Универсальность и обеспечение хорошей надёжности позволяет применять американскую конструкцию в машиностроении и при производстве станков, оборудования и инструментов.

Изготовление резьбы

Порядок и правила её нарезания по американскому стандарту UNF не отличается от методики нарезания с применением метрической системы. Единственным отличием является применение специального инструмента и методов настройки станка. Как и для метрических соединений пользуются ручным или механическим способом нарезания резьбы. Оба способа применимы для нарезания внутренней и наружной резьбы.

При ручном способе используют специальные наборы метчиков и плашек, которые предназначены для нарезания. Такие наборы включают в себя приспособления, имеющие стандартный типоразмер и соответствуют принятым международным стандартам.

Основными правилами, которые необходимо соблюдать при нарезании являются:

  • выбор необходимого диаметра сверла;
  • предварительный подбор диаметра (он должен быть равен диаметру с вычетом шага).

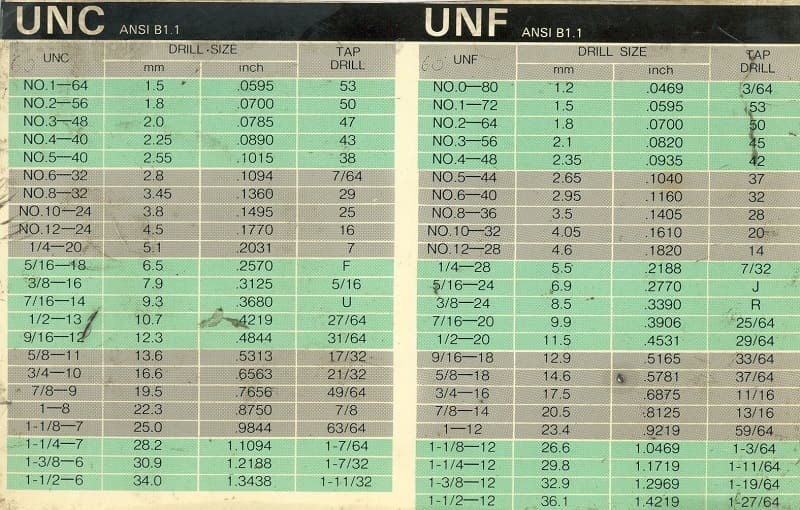

Эти данные приводятся в справочных таблицах. Если такие таблицы отсутствуют расчёт необходимо произвести самостоятельно.

На предприятиях, занимающихся массовым производством деталей в которых применяется дюймовая американская цилиндрическая резьба такого стандарта, используют механические методы нарезания. Эта операция производится с применением следующего оборудования:

  • токарных станков оснащённых специальными метчиками;
  • резьбонарезных станков, способных производить наружное и внутреннее нарезание;
  • токарно-винторезных станках, оснащённых числовым программным управлением.

Нарезание резьбы UNF

Третий вид станков снабжается специальными программами, которые позволяют нарезать весь перечень UNF.

Размеры

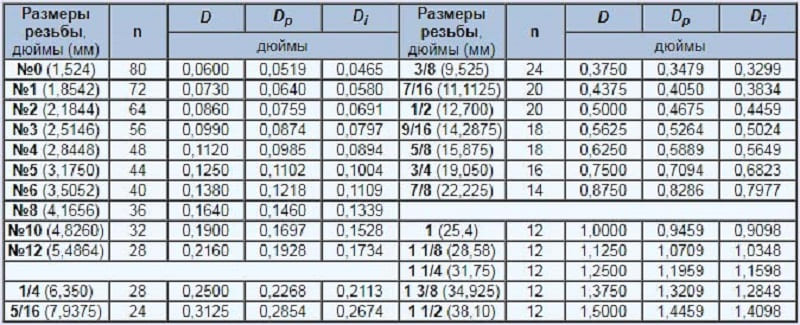

Область применения и точное назначение каждого изделия, на котором она нанесена, определяется её геометрическими параметрами. Размеры унифицированной американской резьбы UNF включают параметры, которые занесены в специальную таблицу. Такая таблица имеет строки, в которых отображены номер или размер. Например, обозначение 5/16¢¢-24 UNF свидетельствует, что это резьба дюймовая с указанными размерами. В столбцах указаны наименования и значения уточняющих характеристик: длина, диаметр и шаг, число ниток на один дюйм, необходимый диаметр сверла для сверления отверстия перед нарезанием.

Все параметры приводятся в дюймах и соответствуют трём установленным стандартам:

  • международным ISO 725;
  • английским BS 1580;
  • американские ANSI и ACME D1.1.

В стандартах помещены таблицы, в которых расположены все размеры этого типа. В них приведены особенности этого вида:

  • профиль по спецификации UN;
  • высота профиля (этот показатель обозначается с помощью литеры «Н» и равен 0,866025Р);
  • угол при вершине (для резьбы UNF он равен шестидесяти угловым градусам);
  • максимальная величина наружного диаметра достигает 38,1 мм;
  • шаг резьбы изменяется от минимального в 0,317 миллиметров до максимального 2,117 миллиметров;
  • форма впадины;
  • количество витков на один дюйм её длины;
  • классы точности.

Форма впадины по американскому стандарту бывает двух видов: плоская, обозначаемая UN, и радиусная с обозначениями UNR. В соответствие со стандартом ANSI определено по три класса точности для наружного и внутреннего крепежа. Наружная имеет классы точности с обозначениями 1А, 2А, 3А, внутренняя соответственно 1В, 2В и 3В. Наименьшая цифра (один) свидетельствует о самом низком классе точности. Наибольшая цифра о самом высоком классе. К наивысшему классу предъявляются самые высокие требования при обработке и нарезании. Наиболее распространённым считается средний класс. Для каждого из классов определена своя область применения. Например, низкий класс (первый 1А и 1В) применяется даже для крепежа, где допустимо частичное загрязнение и небольшая деформация. Третий класс используется в агрегатах, где необходимо обеспечить наиболее прочное соединение с наименьшим зазором.

Все необходимые размеры можно узнать не только из таблицы, но и по маркировке, нанесённой на изделии или на сопроводительном ярлыке.

Например, обозначение наружной резьбы болта 1/4” – 28UNFх2 1/2” позволяет определить, что она относится к типу UNF. То есть это унифицированная дюймовая резьба, имеющая мелкий шаг. Дробь 1/4” свидетельствует о размере наружного диаметра равного 6,35 миллиметров. Цифрой 28 обозначен шаг. В этом случае говориться о том, что на одном дюйме (25,4 мм) расположено 28 витков. Конечная цифра указывает на общую длину болта. В этом случае, переводя дюймы в метрическую систему, получают: 2 1/2” соответствует приблизительно 63,5 миллиметра.
