В странах с английской системой мер используются резьбы дюймовой размерности. Далее рассмотрен наиболее распространенный вариант – резьба UNC.

Она является дюймовой цилиндрической резьбой с крупным шагом. Угол при вершине равен 60°. Она аналогична метрической по геометрии. Основное отличие состоит в указании размеров в дюймах в соответствии со стандартом Unified Thread Standard. Помимо UNC, данный стандарт включает трубные цилиндрический, конический и конический топливный варианты (NPSM, NPT и NPFT соответственно).

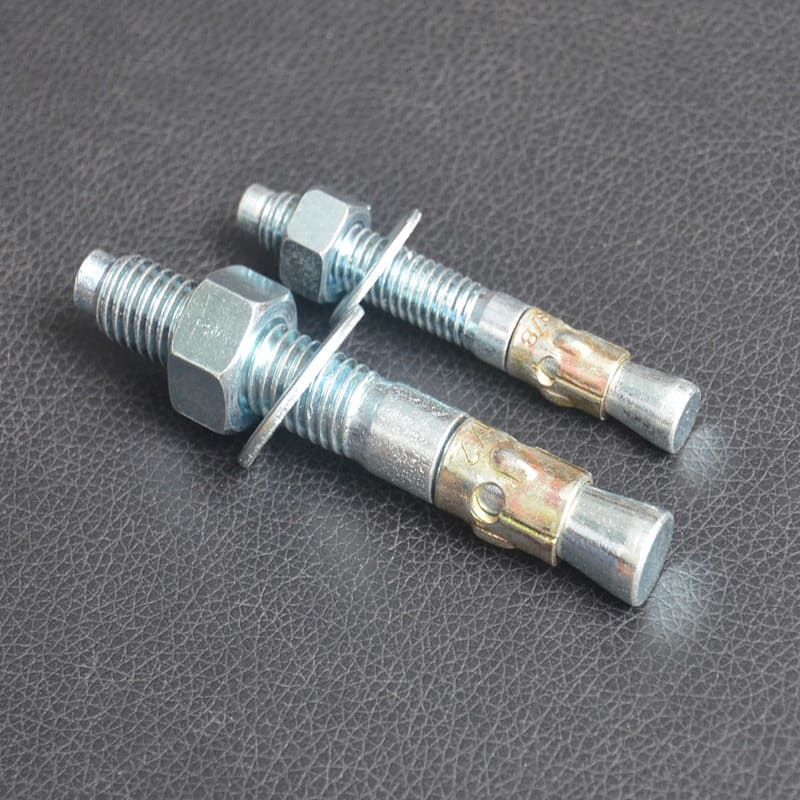

Резьба UNC

Резьба UNC представляет собой наиболее распространенный вариант дюймовой резьбы в мире. Она является усовершенствованной модификацией резьбы BSF. Отличия состоят в изменении угла профиля на 60° с 55 и применении плоских вершин профиля в 1/8 шага вместо скругленных. Впадины наоборот обычно плоские, но могут быть и скругленными.

Резьба UNC, как и варианты с крупным шагом в целом, характеризуется высокой прочностью и надежностью: она хорошо сопротивляется срыванию и замятию. Она имеет общемашинно-строительное применение. Наиболее обширно распространена в США и Канаде. Данную резьбу описывают стандарты ISO 725, ANSI/ACME B 1.1, BS 1580. В ГОСТ СНГ она не регламентирована.

Размеры

В соответствии с ANSI B1.1 для обозначения вариантов резьбы UNC используется номинальный диаметр. Однако, более точно параметры соединений отражают значения наружного и внутреннего диаметров. Частота витков связана обратной зависимостью с шагом и диаметром.

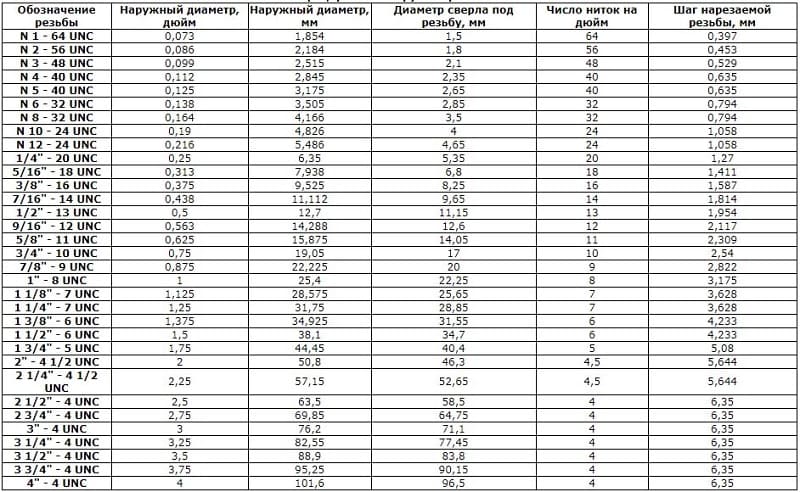

Таблица размеров резьбы

Номинальный диаметр для резьбы UNC составляет до 4‘’. Наружный и внутренний диаметры равны от 1,854 и 1,5 до 101,6 и 96,5 мм. Частота витков составляет от 64 до 4 на дюйм при шаге от 0,397 до 6,35 мм. Весь перечень вариантов указан в таблице стандарта.

Маркировка

Обозначение рассматриваемой резьбы включает буквенное указание, отражающий тип (UNC), и цифровой индекс, обозначающий диаметр (в дюймах). В некоторых случаях используются дополнительные обозначения. Они могут отражать шаг (через тире) и направление. Для небольших вариантов (менее 1/4’’) применяют особые маркировки. Это обусловлено их затрудненным измерением. Обозначения включают номера (от 0 до 12) и частоту витков (через тире). Для примера можно рассмотреть 1/4” – 20UNСх2 1/2”.

  • 1/4 – диаметр (в данном случае наружное значение равно 6,35 мм, внутреннее – 5,35 мм).
  • 20 – частота витков.
  • UNC – тип.
  • 2 1/2’’ – длина болта.

Технология нарезания

Резьбу UNC создают путем снятия части материала с поверхностей цилиндрических и конических заготовок. Это осуществляют на станках. В зависимости от типа применяют метчики и плашки (для внутреннего и наружного соответственно).

Метчик представлен закаленным винтом с кромками, сформированными несколькими канавками винтовой либо продольной прямой конфигурации.

Хвостовик служит для монтажа в воротке или патроне станка. Рабочая часть подразделена на заборную и калибрующую. Первая осуществляет нарезание, вторая служит для калибровки. Режущие кромки сформированы продольными канавками, которые к тому же обеспечивают выход стружки. Ограниченные канавками режущие части называют режущими перьями.

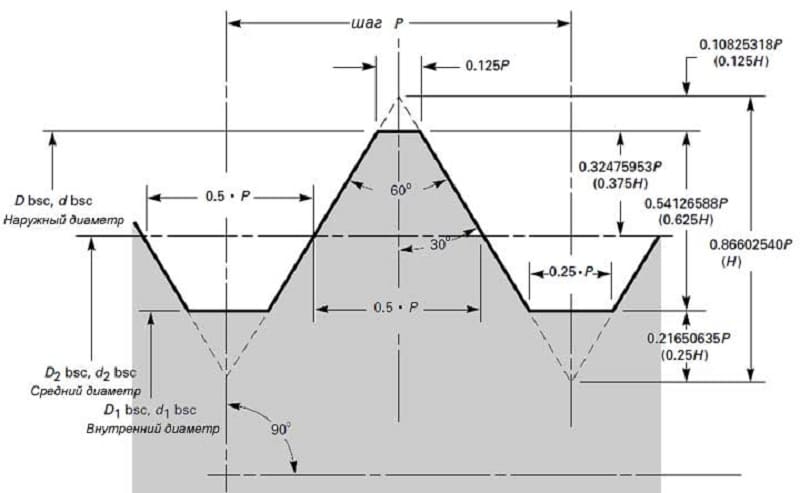

Геометрические характеристики резьбы UNC

На станках чаще всего применяют машинные варианты, однако для твердых и вязких материалов требуются специфические комплекты метчиков, включающие два либо три инструмента. Они отличаются по чистоте обработки и выполняют различный объем работ. Так, для комплекта из двух метчиков используется пропорция 75/25%, из трех – 60/30/10%. Конструктивно метчики одного набора отличаются длиной заборной части, которая наибольшая у чернового варианта. Для заготовок с поверхностью, прерванной канавкой либо пазом, применяют инструменты с числом канавок, не кратным количеству пазов, и с винтовыми канавками. Вторые также подходят для отверстий длиной от двух диаметров. При этом необходимо соответствие направления винтовой канавки нарезаемой резьбе. Специфические варианты представлены бесканавочными метчиками. Они рассчитаны на создание коротких сквозных резьб. Такие инструменты отличаются большей прочностью и лучшим качеством работ. Еще одна специфическая версия метчиков – с зубьями в шахматном порядке, рассчитанная на короткие сквозные резьбы на вязких материалах. Они сокращают трение, улучшают подвод смазочно-охлаждающей жидкости и стружкообразование. Метчики устанавливают аналогично плашкам либо в патроны для них. Скорость работ составляет 5-12 для стали и 6-22 м/с для прочих материалов. При нарезании требуется охлаждение маслом либо эмульсией.

Плашка представлена закаленной гайкой с сформированными стружечными канавками режущими гранями. Данные инструменты классифицируют на лерки (круглые), клупповые (раздвижные), специализированные для труб.

Ввиду различной конфигурации на станках их монтируют в разные держатели. Так, для лерок применяются леркодержатели, представленные воротками в виде рамок с 2 рукоятками. Плашка находится внутри и фиксируется тремя винтами, входящими в углубления на ее боках. Клуппы для раздвижных вариантов выполнены в виде косых рамок с 2 рукоятками. Полуплашки размещают в отверстии, регулируя размер нажимным винтом.

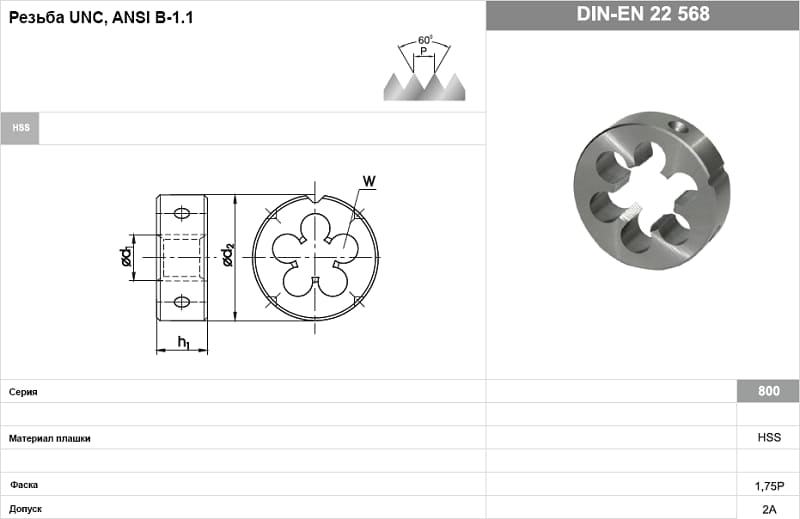

Плашка для нарезания резьбы UNC

Перед нарезанием резьбы поверхность заготовки обрабатывают. Для наружного соединения требуется обеспечить меньший ее диаметр по отношению к внешнему диаметру резьбы. Данная разница составляет примерно 0,1-0,3 мм в зависимости от размера соединения. На торце снимают фаску, соответствующую высоте профиля, для формирования захода. Плашку монтируют с держателем в гнезде головки либо пиноли задней бабки. Скорость работ определяется типом материала. Так, для стальных заготовок она равна 3-4, для чугунных – 2-3, для латунных – 10-15 м/мин.
