Основные параметры резьбы

Используются такие виды:

1. Метрическая. Все ее параметры выражаются в миллиметрах.
2. Дюймовая. Параметры выражены в дюймах.

Наиболее распространена метрическая резьба, относящаяся к типу крепежных. Для измерения ее элементов используется штангенциркуль.



Основные параметры резьбы позволяют обеспечить взаимозаменяемость и определить:

• способность выдерживать рассчитанные для соединений деталей усилия;
• возможность свободного соединения;
• наиболее подходящее крепежное соединение.

Основными параметрами являются:

• диаметр;
• форма и размеры профиля;
• сведения, характеризующие подъем (шаг, число заходов, угол подъема).

Они строго регламентированы национальными и международными стандартами. Все термины и определения обозначены ГОСТ 11708-82.

Скачать ГОСТ 11708-82

Диаметры резьбы

Это важнейший параметр, которым определяется метрическая резьба. Некоторые сведения отражены в таблице.

Кроме того рассматриваемый тип крепежного соединения определяется диаметрами:

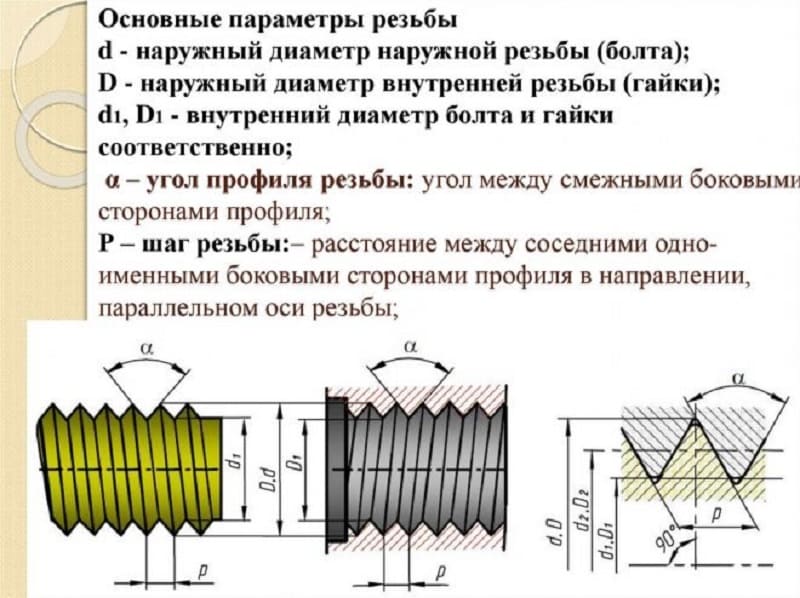

1. Средний (D₂ – для наружной; d₂ – для внутренней) – диаметр условного цилиндра, расположенного соосно с резьбой, все образующие которого пересекаются с ее профилем так, что получающиеся при пересечении с резьбовой канавкой отрезки, равняются половине ее номинального шага.
2. Номинальный – это диаметр, используемый при обозначении на чертежах, в справочных материалах и другой документации; он характеризует ее размеры. Его величина равна величине наружного диаметра.

В ГОСТ 24705-2004 приведены стандартизированные значения перечисленных диаметров.

Скачать ГОСТ 24705-2004

Направление резьбы

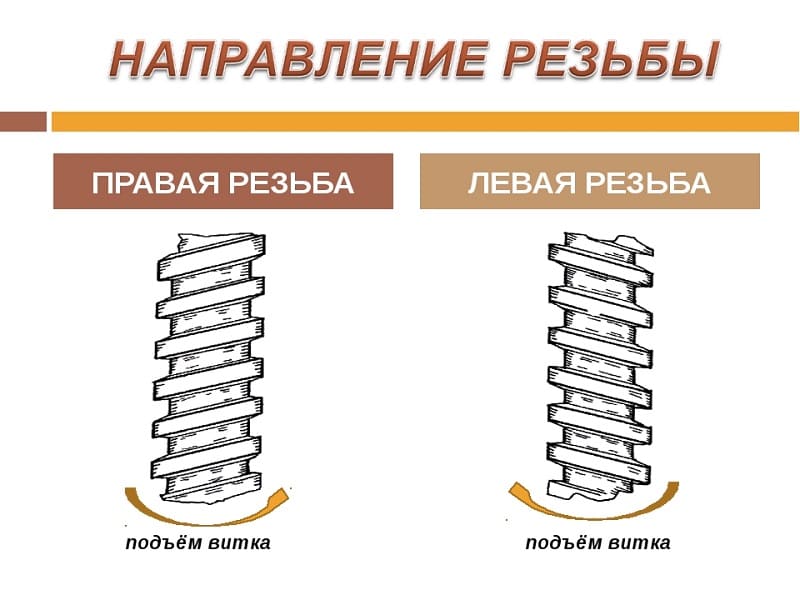

Важной характеристикой, описывающей параметры метрической резьбы, является ее направление.  Оно характеризует ориентацию винтовой линии, которая образует витки. По направлению резьбовые соединения классифицируют на:

• правые;
• левые.

В таблице приведено краткое описание направлений.

Все крепежные детали с левой резьбой имеют особую маркировку.

На болтах на торце шестигранника проставляется буква «Л». На шпильках буква «Л» также нанесена на торце. Штуцера и гайки маркируются двумя канавками, нарезанными на шестиграннике.

Профиль резьбы

Под профилем следует понимать контур сечения, который имеет виток резьбового соединения в проходящей через его ось плоскости. Иными словами, это геометрическая фигура, получаемая в плоскости, которая проходит через ось. Резьбы классифицируются на:

1. треугольные;
2. трапецеидальные;
3. прямоугольные;
4. круглые;
5. упорные.

Примечание: ^*р – шаг

Выбор профиля оказывает влияние на показатели прочности, технологичности и силы трения в крепежном соединении.

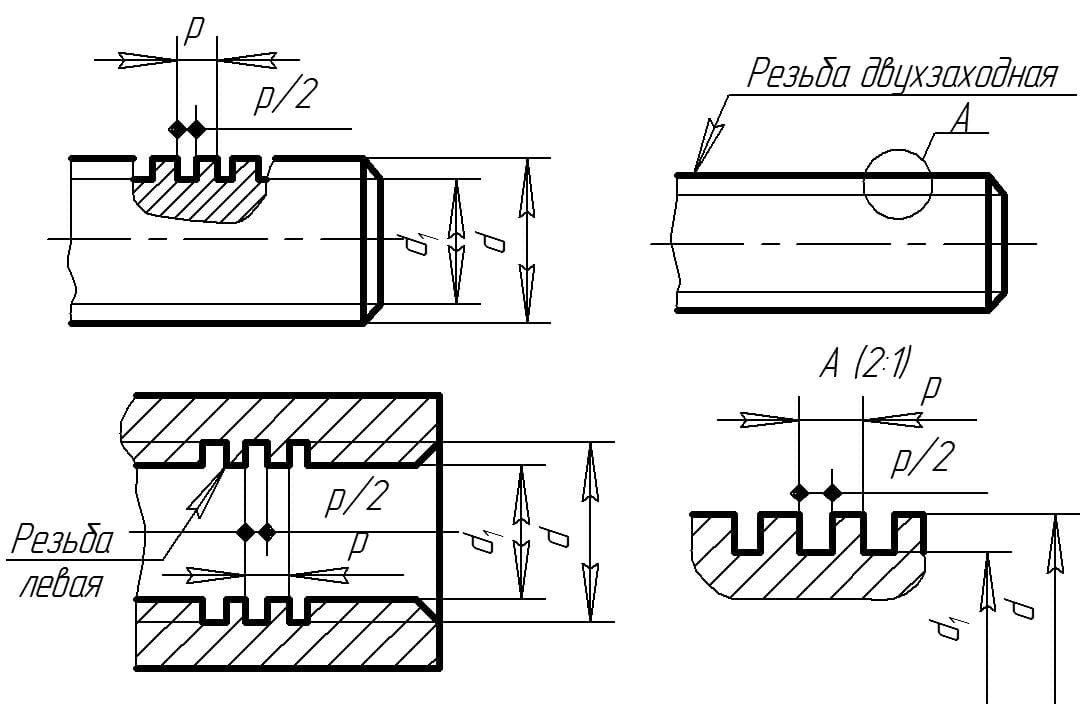

Ход и шаг

Важными резьбовыми элементами являются:

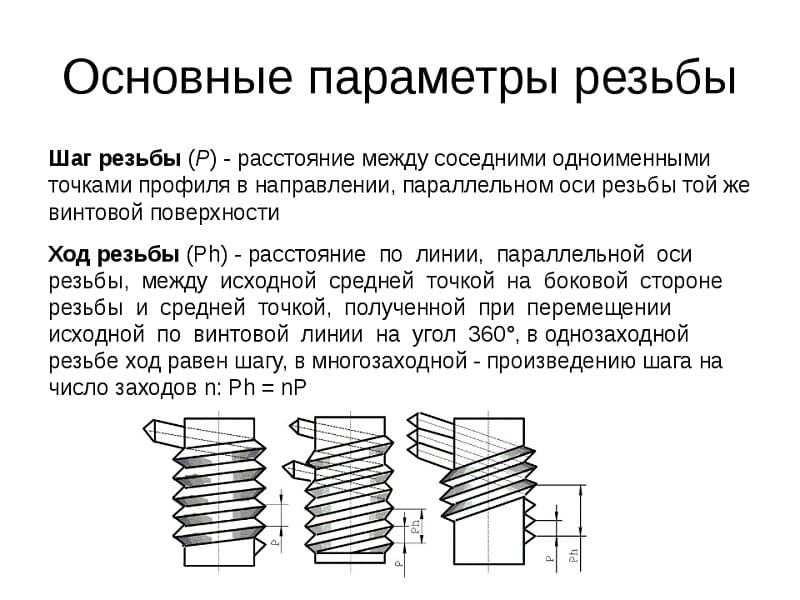

1. Шаг. Этот параметр представляет собой расстояние, на котором расположены одноименные точки профиля в направлении, параллельном оси. Это участок, который разделяет одноименные точки на двух соседних витках. Обозначается буквой «Р». Исходя из размера диаметра изделия, используются соединения с шагами:
   • крупным (основным);
   • мелким.
   Для изделий диаметром менее 68 мм применяются резьбы с крупными и мелкими шагами. Только с мелкими шагами нарезаются резьбы на изделия диаметром более 68 мм.

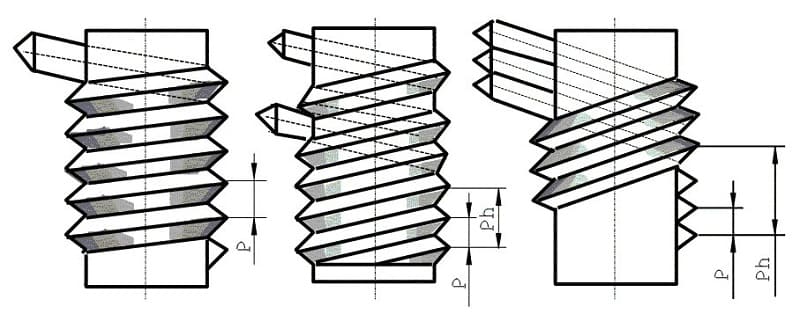

2. Ход резьбы. Под этим определением следует понимать отрезок, длиной равной расстоянию по направлению, параллельному оси резьбы, между двумя одинаковыми точками на рядом расположенных витках одного захода. Обозначается P_h. Он равен у:
   • однозаходной – шагу, т.е. P_h=P;
   • многозаходной – произведению количества заходов на длину шага, т.е. P_h=nP.

Шаг указывается на маркировке, также его можно определить из параметрических таблиц. Крупные шаги, они являются основными, на маркировке не указываются. Также шаг определяется путем:

1. измерения резьбовыми калибрами (резьбомерами);
2. сопоставления резьб различных деталей между собой;
3. ввинчивания во внутреннюю резьбу наружной, при этом не должно быть сопротивления ввинчиванию;
4. измерения с помощью штангенциркуля хода и деления полученного значения на число заходов.

Для измерения шага рекомендуется использовать болт, а не гайку, потому что есть возможность контролировать процесс измерений визуально. Цель определения шага – правильный выбор инструмента для нарезания или сверла под отверстие для резьбы.

Другие параметры

Резьба, кроме рассмотренных выше, определяется параметрами:

1. 1. Угол подъема резьбы. Это угол (ψ), который образуется между касательной к винтовой линии и плоскостью, проходящей перпендикулярно осевой линии резьбы. Его определение осуществляется по формуле:
      • для однозаходных
      • для многозаходных
   2. Длина свинчивания. Эта характеристика равна длине участка, на котором наружная и внутренняя резьбы перекрывают друг друга в осевом направлении.
   3. Сбег. Это место, где резьба переходит к гладкой, ненарезанной, поверхности детали. На этом участке она имеет неполный профиль.
   4. Длина. Размеры определяются по длине, равной сумме длины резьбы с полным профилем и участков сбега и фаски.
3. Знание сведений, характеризующих основные элементы резьбы, позволяет точно выполнить операции по ее нарезанию, как на металлорежущих станках, так и вручную с помощью плашек и винторезов.
