При длительной эксплуатации различных изделий, которые имеют болтовые, винтовые, шпилечные соединения возникает необходимость их периодического обслуживания или ремонта. Проведение таких работ требует частичной или полной разборки конструкции изделия. В этом случае может возникнуть главная трудность – как выкрутить болт с сорванной резьбой. Однако болт может иметь и другие повреждения: нарушение целостности головки или её отсутствие, заваривание в старом отверстии, покрытие коррозией. Специалисты предлагают несколько вариантов проведения подобной операции:

  • применение слесарного инструмента (зубила и молотка);
  • использование специальных головок;
  • обрезание головки болта с последующим высверливанием;
  • применение экстрактора;
  • термический способ (нагрев, с последующим удалением).

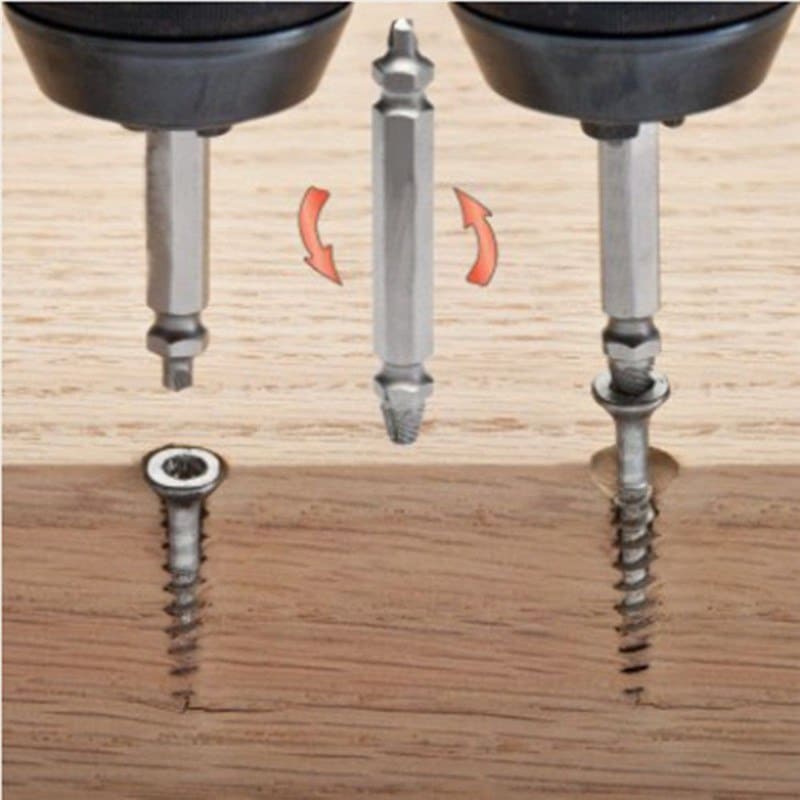

Как выкрутить болт с сорванной резьбой

Выбор метода зависит от степени изношенности болта и состояния резьбы.

Применение специализированных головок

Чтобы раскрутить болтовое соединение, которое не поддаётся обычному извлечению, применяют разработанные головки. Проблема возникает в тех случаях, когда сорвана резьба или изношены края головки.

К таким головкам относятся так называемые SL и УПК головки. Они специально разработаны для откручивания болтов, у которых «слизаны» грани или они сорваны и прокручиваются. Отличительной особенностью является повышенная площадь контакта внутренности головки с поверхностью шляпки.

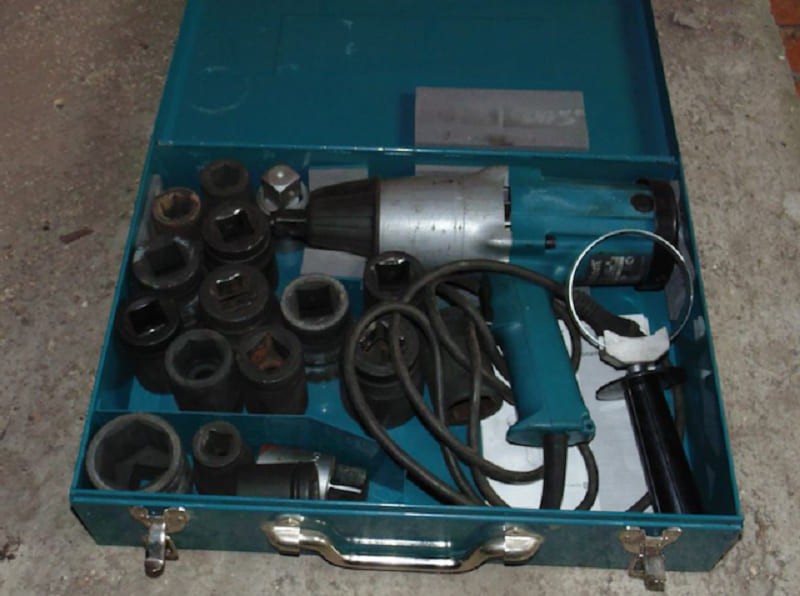

Гайковерт

Главным условием применения подобных головок является точный подбор внутреннего размера головки по размер сорванного болта.

Использование болгарки и дрели

Когда все возможные варианты исчерпаны, а задача как выкрутить болт осталась не решённой, приступают к самому радикальному средству. В ход идёт шлифовальная машина, называемая болгаркой и электрическая дрель с набором свёрл.

На болгарку закрепляют обрезной круг по металлу (лучше тонкий с алмазным напылением). С его помощью срезают шляпку у самого основания. Затем используют дрель со сверлом. Диаметр сверла выбирают исходя их диаметра стержня. Целесообразно провести предварительное высверливание меньшим диаметром. Затем использовать сверло равное по диаметру размеру стержня. Высверливать необходимо аккуратно.

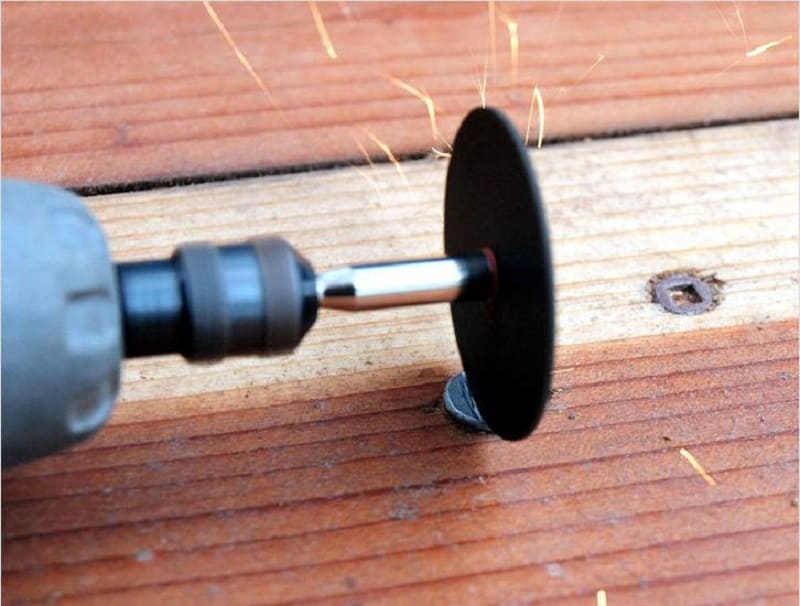

Удаление болта болгаркой

Резьбу после этих операций предстоит восстанавливать заново.

Высверливание

Один из методов, который позволяет удалять ржавые и заваренные болты, разрушая их полностью. Его применяют в случаях, когда прокручивается болт. Особенно этот способ удобен, если в процессе эксплуатации механизма были нарушены грани головки (слизаны).

На этапе подготовки определяют диаметр требуемого сверла. Для этого от величины диаметра болта вычитают величину шага имеющейся резьбы.

После выбора сверла необходимо добиться устранения эффекта увода сверла в сторону в процессе высверливания. Для решения этой задачи применяют приспособления называемые кондукторами. Конструктивно это пластина с отверстиями, в которые вставляются гильзы равные диаметру сверла. Они не позволяют уйти сверлу в сторону в процессе работы.

Если крепёж большого диаметра сверлят два отверстия сбоку от центра на глубину до десяти миллиметров. Вставляют металлические штыри (гвозди, шпильки подходящего диаметра) и попробуют повернуть старый болт.

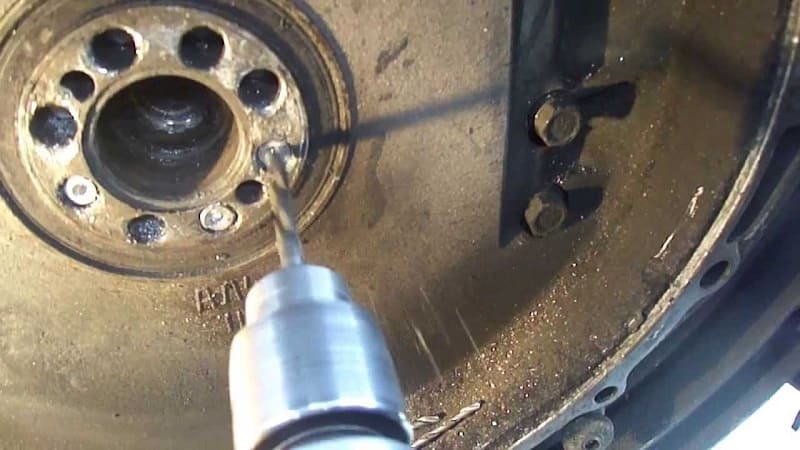

Высверливание болта со сорванной резьбой

Если резьба поддалась — задача решена. Если нет, следует засверлить отверстие полностью на всю глубину или насквозь. Затем удалять остатки металла.

Термический способ

Одним из способов решения задачи, как вытащить болт с сорванной резьбой или проскальзывающей головкой является термический способ. В основу положен процесс нагрева (если это допустимо и существует возможность создания условий). Крепёж нагревают до температуры, пока он не покраснеет. Такая термическая обработка приводит к снижению коэффициента сопротивления в результате коррозии. Это позволит выкрутить его обычными слесарными инструментами. Процесс нагрева производится в термоустановках, с помощью паяльной лампы, газовой горелки.

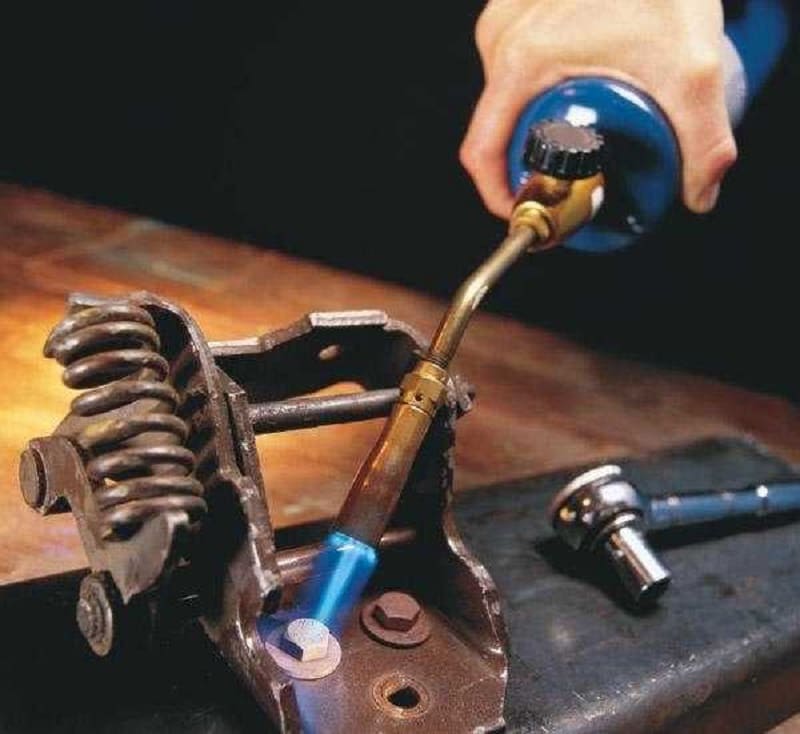

Термический способ удаления

Применение метода не всегда оправдано. Нагрев даже определённой части детали или одного узла крепления может негативно сказаться на остальных элементах конструкции, привести к нарушению антикоррозийного покрытия, изменению параметров предварительной закалки.

Применение экстрактора

Специально разработанные приспособления, которые позволяют открутить прокручивающийся болт, удалить остатки сломанного крепежа или части, оставшейся внутри отверстия. Они применяются для извлечения любых элементов крепления (винтов, шпилек). Принцип работы экстрактора заключается в просверливании отверстия в центре и последующем заклинивании этого отверстия наконечником экстрактора. Глубина его размещения зависит от характера изношенности шляпки и стержня, степени воздействия коррозии на резьбу.

Экстракторы бывают внутренние и наружные. По конструкции он напоминает метчик для нарезания резьбы. У него хвостовик выполнен квадратной формы. Это позволяет для его вращения использовать стандартный вороток.

Современные производители слесарного инструмента предлагают следующие виды экстракторов:

  • в форме клина;
  • изготовленные в виде стержня;
  • спиральной формы;
  • имеют форму винта.

Способ применения этих приспособлений не вызывает затруднений даже у неспециалистов. С этой технологией можно познакомиться в инструкции, которая прилагается к каждому набору экстракторов. Прежде чем приступить к работе следует подготовить следующий слесарный инструмент: молоток, керн, плоскогубцы, фиксатор, вороток для метчиков, дрель, набор свёрл и требуемый экстрактор. Сначала необходимо по центру просверлить отверстие в стержне удаляемого болта. Чтобы получить точное отверстие необходимо использовать кондуктор. Если это невозможно, следует вручную с помощью керна и молотка наметить точку будущего отверстия. Далее в этом месте сверлят направляющее отверстие. Рекомендуется сверлить на глубину, которая в три раза превышает диаметр выбранного сверла. Во время сверления следует строго соблюдать центровку и вертикальное положение сверла относительно плоскости болта.

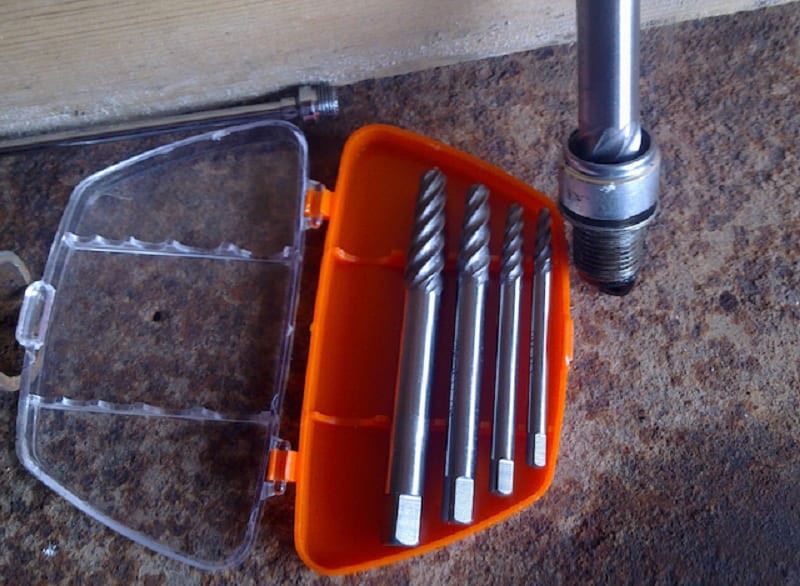

Набор экстракторов

В готовое отверстие вставляют экстрактор. Для надёжной фиксации допускается произвести несколько ударов молотком по инструменту. С помощью воротка, который используется для нарезания резьбы, приступают к медленному вкручиванию экстрактора в просверленное отверстие. Вкручивать необходимо до упора. Дальнейшее усилие должно привести к вращению болта. Усилие должно производиться аккуратно без смещения. В противном случае можно сломать сам экстрактор. Вместо одного сломанного болта получиться две сломанные детали, прочно закреплённые между собой.

Опыт подобных работ показывает, когда часть болта выкручена, целесообразно использовать плоскогубцы или фиксатор. С их помощью полностью извлекают сломанное изделие.

Поэтому специалисты советуют, прежде чем приступать к радикальным методам извлечения неисправных болтов, винтов и шпилек следует попробовать экстрактор. Его применение позволит сохранить резьбу и избавит от необходимости обрабатывать отверстие под новый крепёж.

Альтернативные методы

Одним из таких методов является приваривание гайки на сломанную часть стержня. Он является достаточно эффективным, если часть болта расположена над поверхностью детали. Для реализации этого метода понадобиться молоток, сварочный аппарат, шлифовальный инструмент (ручной или механический), гайка необходимого размера.

На начальной стадии производят подготовительные работы. Они заключаются в обработке оставшейся части: зачистке, удалению следов коррозии и обезжириванию. С помощью инструмента фиксируют гайку по центру стержня. Сварочным аппаратом приваривают её к вершине. Собранную конструкцию аккуратно выкручивают из отверстия.

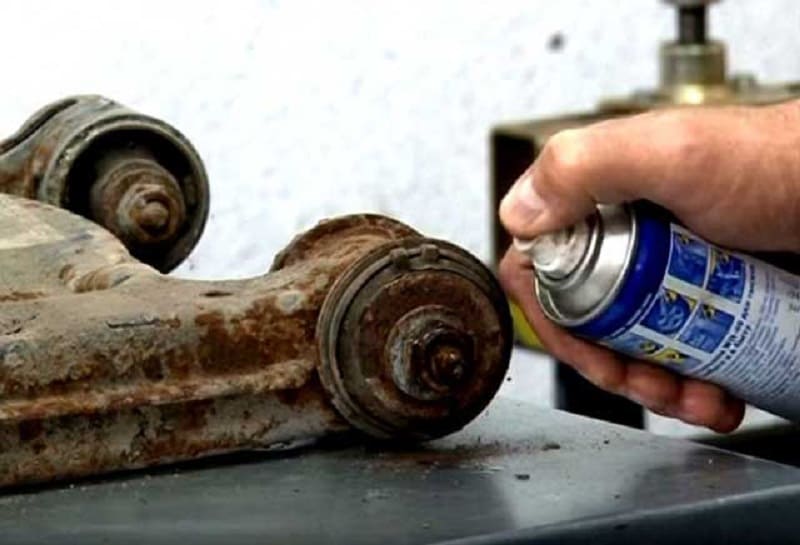

Химический способ удаления болта

Самым простым и наименее трудоёмким является метод предварительной химической обработки резьбового соединения.

Это метод применяется в том случае, если причиной не выкручивания болта является накопившаяся коррозия или так называемое сваривание болта с корпусом детали. Для реализации этого метода используют различные растворы. Они состоят из кислоты (например, серной) и различных добавок. В последнее время широкую популярность приобрёл специальный состав WD-40. Во многих случаях он становиться хорошим помощником для решения задачи по выкручиванию «трудных» или сломанных болтов. Этот состав целесообразно применять со всеми рассмотренными методами, кроме термического, так как он достаточно горюч.
