Работа различных устройств механизмов основана на применении шнека. Подобная деталь представлена винтом, который характеризуется определенной формой. Примером можно назвать установку шнека в конвейерах, предназначенных для перемещения различных сыпучих материалов. Подобная конструкция получила весьма широкое распространение, представлена сочетанием самых различных узлов.

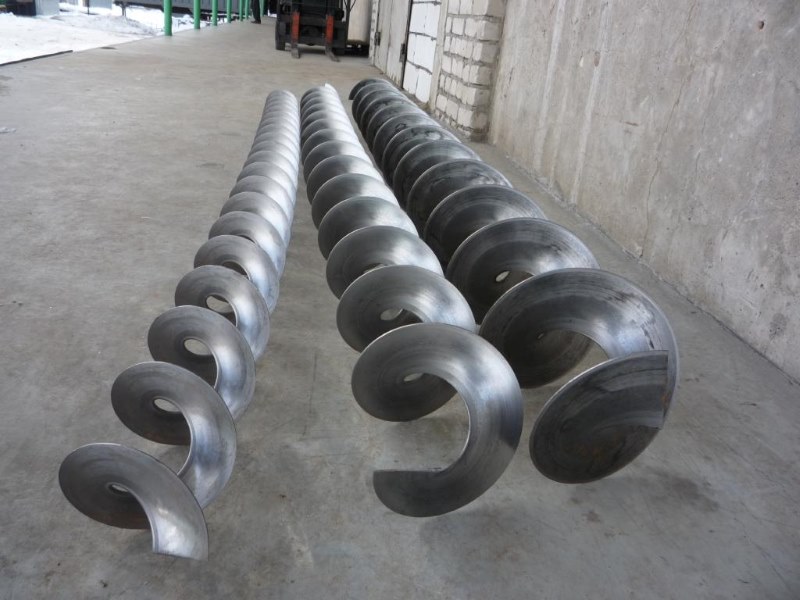

Изготовление шнеков



Общие сведения об устройстве и сферах применения

Рассматривая шнек следует учитывать, что он представлен разновидностью винта, который характеризуется повышенной площадью витков. Особенностями подобной детали назовем следующее:

  1. Деталь характеризуется компактными размерами и высокой эффективностью. Именно эти свойства определяют широкое распространение шнека при создании самых различных механизмов.
  2. Часто встречается ситуация, когда шнек применяется в качестве основного элемента бурильной установки. На момент вращения особая форма обеспечивает быстрое углубление и подъем грунта.

Несмотря на достаточно сложную форму для снижения стоимости изделия его изготавливают своими руками. Самодельный вариант исполнения сможет выдержать длительную эксплуатацию, однако допущенные ошибки при проведении расчетов и изготовлении детали могут стать причиной полной непригодности шнека при применении.

Подготовительный этап

Чаще всего деталь применяется в качестве основного элемента винтового конвейера. Кроме этого, есть возможность применять деталь для бурения скважин. Начать изготовление шнеков следует с подготовительного этапа. Его особенности заключаются в следующем:

  1. В интернете можно найти чертежи по которым проводится создание устройства.
  2. При необходимости можно провести расчет основных параметров при применении специальных формул.
  3. Вначале проводится выбор подходящего материала для изготовления винта. В большинстве случаев для этого подходит сталь с повышенной прочностью, которая проходит термическую обработку.
  4. Для работы потребуется сварочный аппарат и некоторые инструменты. Металл считается труднообрабатываемым материалом, для которого требуются специальные инструменты.
  5. Существенно упростить поставленную задачу можно путем изготовления шаблона при применении картона. Подобным образом можно исключить вероятность допущения серьезной ошибки.

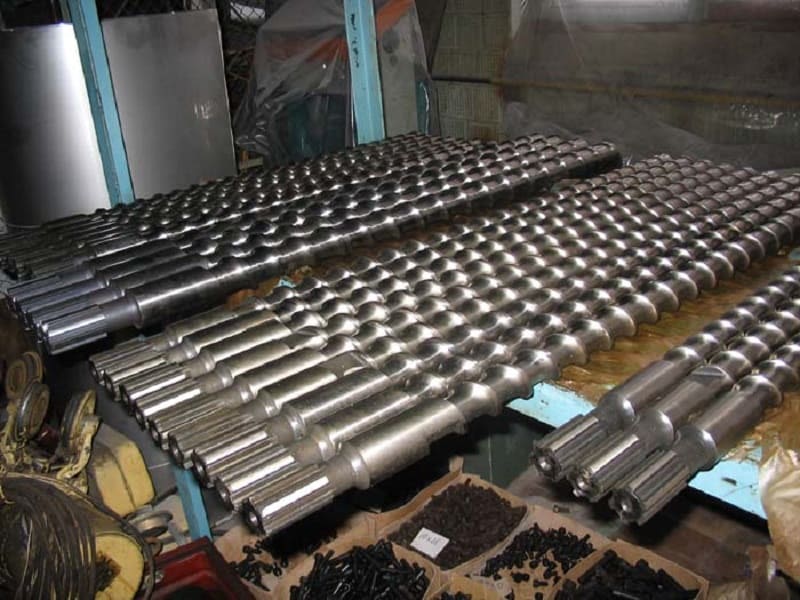

Заготовки шнеков

От правильности проведения подготовительного этапа зависит то, насколько правильной формой будет обладать готовое изделие. Именно поэтому нужно провести создание заготовки из картона, после чего она прикладывается к основной части и проверяются основные параметры. Изготовить шнек можно из самых различных материалов, при выборе прочной стали можно рассчитывать на длительный эксплуатационный срок.

Изготовление шнека

Применяемая технология изготовления шнеков позволяет получить качественную и точную деталь, которая прослужить в течение длительного периода. При этом изготовить шнек можно из самых различных материалов, которые характеризуются определенными свойствами. Технология производства представлена следующими шагами:

  1. Для начала проводится проектирование и изготовление шаблона из картона.
  2. В качестве основы применяется стальная полая труба, которая может выдержать существенно механическое воздействие.
  3. Стальной лист применяется для изготовления витков. При применении сварочного аппарата они привариваются к трубе по ранее отмеченным точкам.
  4. Перемещение сыпучих материалов возможно исключительно в случае, если витки расположены всплошную.



Оба конца вала создают таким образом, чтобы могла проводится установка подшипников. Они должны быть рассчитаны на воздействие достаточно большой нагрузки. Не стоит забывать о том, что также требуется привод, который будет передавать вращение от двигателя на исполнительный орган. Шнеки могут быть самой различной длины и геометрической формы, все зависит от предназначения устройства и области применения.

Как правильно рассчитать и изготовить шнек в мастерской?

Изготовить самодельный шнек можно исключительно после проведения соответствующих расчетов. Основными параметрами можно назвать следующее:

  1. Диаметр трубы, которая выступает в качестве основания. Также уделяется внимание длине.
  2. Размеры витков и шаг их расположения.
  3. Наиболее подходящий тип материала, применяемого при изготовлении детали.

При самостоятельном изготовлении шнека в домашней мастерской приходится проводить резку металла и сварку. Именно поэтому потребуется сварочный аппарат, а также болгарка.

В технической документации можно встретить всю требуемую информацию для проведения соответствующих расчетов.

Расчет пера винтового конвейера или шнека

Наиболее важным параметром можно назвать размеры и геометрические параметры пера шнека. Для определения свойств применяются специальные программы. Примером можно назвать КОМПАС-3D. В эту программу включен также пакет, позволяющий автоматически провести расчет при введении следующей информации:

  1. Диаметр изделия.
  2. Диаметр вала, выступающего в качестве основания.
  3. Шаг расположения витков.
  4. Толщина применяемого материала.
  5. Угол пера в отношении основания.

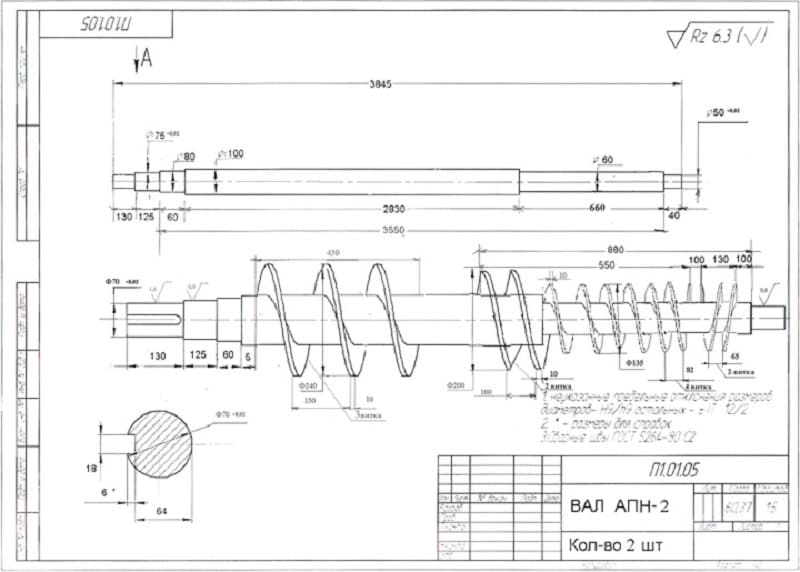

Расчет пера шнека

В результате проведения автоматических расчетов можно получить подробный чертеж, на котором указываются основные параметры. Кроме этого, могут применяться и обычные формулы для определения основных параметров.

Как сделать шнек своими руками в домашних условиях

Изготовить шнек своими руками в домашних условиях можно при наличии небольшого количества распространенных инструментов. При этом сделанный винт сможет прослужить в течение длительного периода. Основными рекомендациями по выполнению работы можно назвать следующие моменты:

  1. Для начала подготавливается труба, выступающая в качестве основания. Она должна иметь строгую ось и быть без дефектов.
  2. Далее проводится отметка основных точек крепления витков.
  3. Из листа при помощи тисков проводится изготовление витков, которые после привариваются к основанию.
  4. Следующий шаг заключается в проверке правильности расположения винтов.

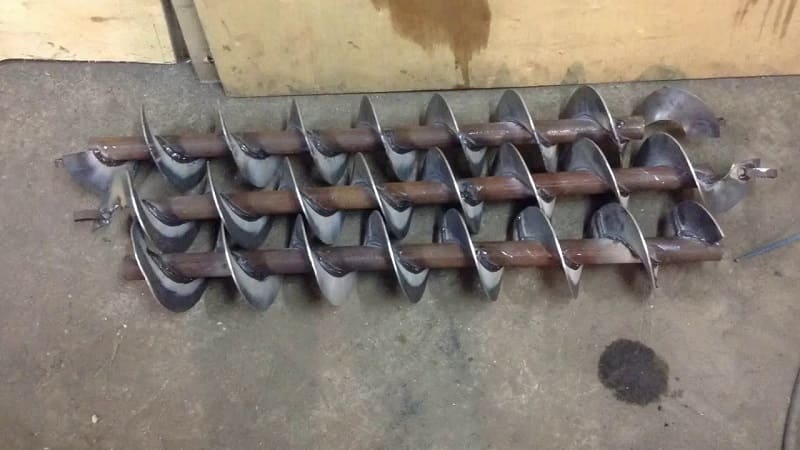

Самодельный шнек

На сегодняшний день достаточно широкое распространение получили пластиковые варианты исполнения. Их изготовление возможно при проектировании изделия в специальной программе, после чего проводится печать на 3D-принтере. Подобный вариант характеризуется повышенной точностью, но может применяться для передачи небольшого усилия.

Способ изготовления самодельного конвейера

Как ранее было отмечено, чаще всего рассматриваемое изделие устанавливается на конвейере. При рассмотрении того, как сделать шнек своими руками в домашних условиях для винтового конвейера отметим следующее:

  1. Вал должен крепиться на подшипниках, поэтому нужно предусмотреть соответствующие посадочные гнезда.
  2. Сложность конструкции заключается в необходимости передачи вращения то электрического двигателя к винту. Для этого проводится установка специального привода, представленного сочетанием электрического двигателя с редуктором.

Качественный самодельный шнек в подобном механизме может прослужить в течение длительного периода. Важно правильно создать корпус, который зачастую напоминает желоб.

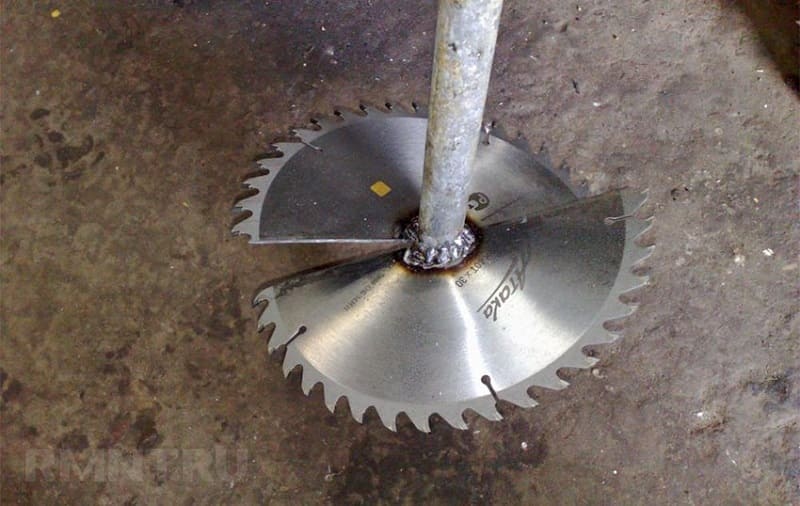

Самодельные буровые устройства

Также проводится изготовление шнека в случае, когда нужно получить буровую установку. Проводимая работа характеризуется следующими особенностями:

  1. Отрезается труба требуемой длины.
  2. На нижнем конце создается наконечник, который направляет перемещение грунта.
  3. Наконечник изготавливается из рессор, он отвечает за рыхление грунта.
  4. Резцы должны быть расположены под острым углом.

Все элементы рассматриваемого изделия привариваются сварочным аппаратом. При этом следует уделять внимание качеству шва, так как даже незначительные дефекты снижают прочность соединения.

Используемые материалы приспособления и инструменты

Для проведения работы своими руками по изготовлению шнека бура требуются определенные материалы и инструменты. При этом можно изготовить не только витки для шнека своими руками, но и многие другие элементы. Для работы требуется следующее:

  1. Листовая сталь.
  2. Рессоры автомобиля.
  3. Сварочный аппарат.
  4. Труба различной длины.
  5. Тиски для фиксации заготовки.
  6. Молоток.
  7. Напильники.
  8. Карандаш и картон.

Для изготовления спирали для шнеков рекомендуется выбирать сталь с повышенной коррозионной стойкостью, так как при эксплуатации со временем на поверхности может появится ржавчина. Некоторый инструмент для изготовления шнека есть в обычном наборе слесаря.
