Для передачи усилия или вращения довольно часто применяется цепь. При ее изготовлении используется металл, за счет чего обеспечивается высокая прочность и длительный эксплуатационный срок. Конструктивные особенности цепи определяют то, что для передачи вращения требуется звездочка. Она характеризуется определенными геометрическими особенностями, также изготавливается при применении металла с высокой износостойкостью. Процесс производства звездочек для приводных цепей и их конструкция характеризуются определенными особенностями, о которых далее поговорим подробнее.

Звездочки для приводных цепей

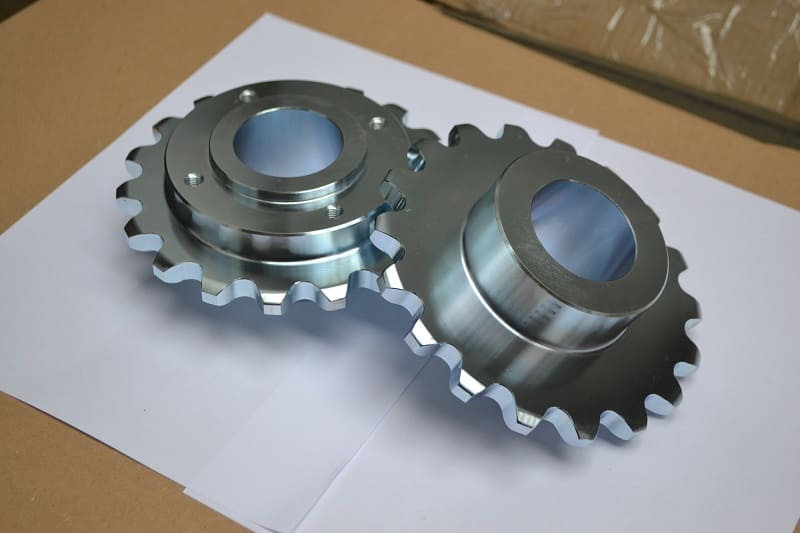

Звездочки для цепей

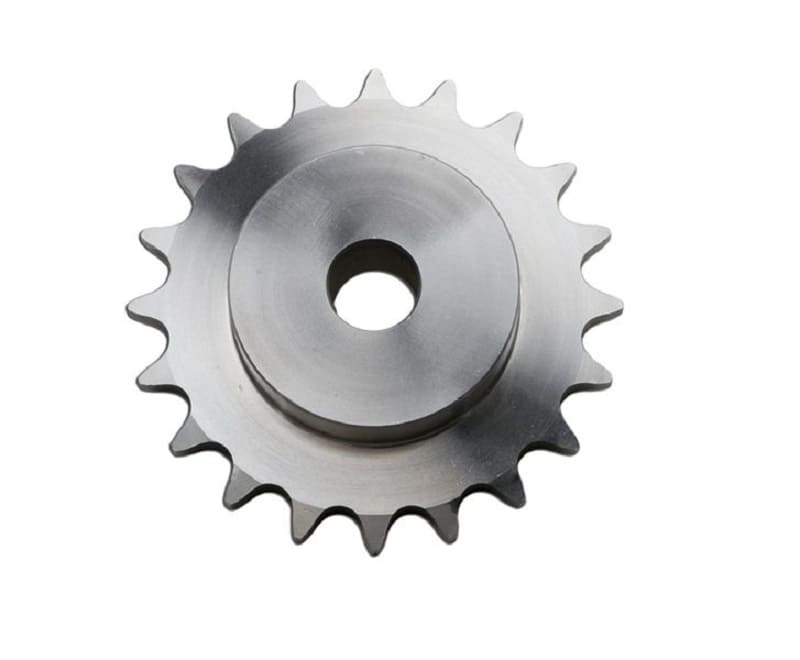

Звездочки для приводных цепей представлены профилированными колесами, которые на поверхности имеют зубья. Эти элементы изделия предназначены для зацепления с приводной цепью на момент ее эксплуатации. Особенности заключаются в нижеприведенных моментах:

  1. Изделие отличается от стандартных зубчатых колес и шкивов. При этом отличия заметны визуально.
  2. Форма зуба характеризуется тем, что она не предназначена для непосредственного зацепления и контакта на момент эксплуатации.
  3. При изготовлении звездочек применяется металл, характеризующийся повышенной устойчивостью к износу.
  4. Основной характеристикой можно назвать количество зубьев. При этом производятся однорядные и многорядные варианты исполнения.

Подобное изделие сегодня получило широкое распространение, применяется в качестве основного элемента при создании различных механизмов.

Звездочки приводные для роликовых цепей

Приводные звездочки предназначены для непосредственной передачи усилия. Изделие применяется при создании различных механизмов, которые могут иметь самое различное предназначение. Требования, которые предъявляются звездочке цепной передачи, следующие:

  1. Точность геометрической формы. Рассматриваемый элемент при работе находится в связке с приводной цепью. Если точность геометрической формы будет низкая, то устройство не будет работать плавно, через некоторое время может начаться быстрый износ приводной цепи.
  2. Имеет значение и точность размеров. При производстве учитывается требуемая точность, так как это также снижает эксплуатационные характеристики устройства.
  3. Применяемые материалы должны характеризоваться высокой устойчивостью к износу. Именно поэтому после изготовления изделия проводится закалка или цементация, за счет которой достигаются требуемые эксплуатационные характеристики.
  4. Уделяется внимание и посадочному отверстию под вал. Оно должно иметь отверстие под шпонку, которая исключает вероятность прокручивания фиксирующего элемента.

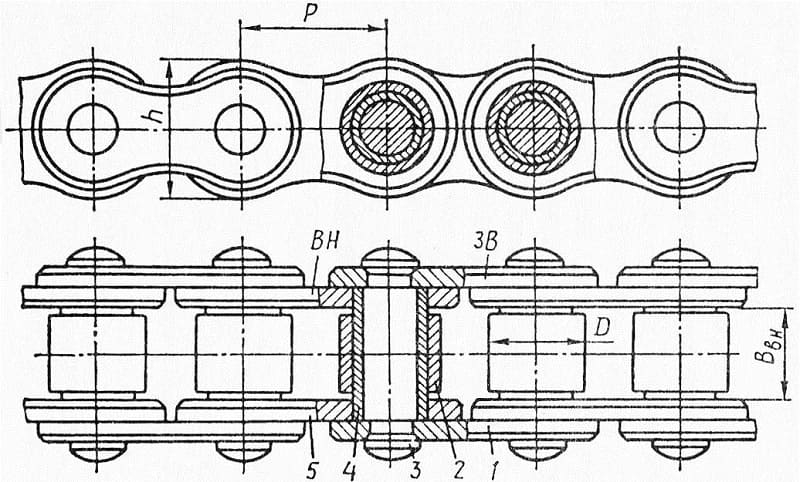

Приводная звездочка для роликовой цепи

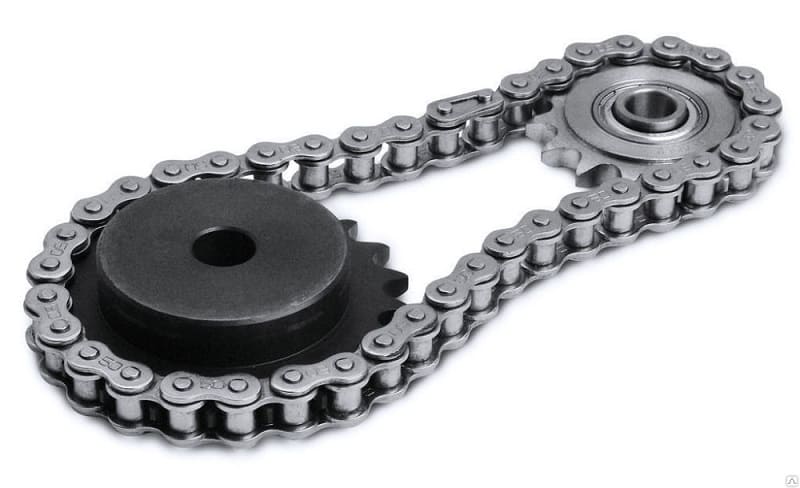

К особенностям эксплуатации можно отнести то, что на момент работы зубья звездочки находятся в непосредственном контакте с роликами.

За счет этого существенно снижается степень износа поверхности и продлевается эксплуатационный срок. Приводы цепи могут быть самыми различными, часто вращение предается от электрического двигателя или ручного привода.

Особенности конструкции и основные виды

Сегодня звездочка цепной передачи может иметь самую различную геометрическую форму. Ключевыми моментами можно назвать следующее:

  1. Конструкция и размеры во многом зависят от передаточного отношения.
  2. Параметры выбранной цепи оказывают влияние на количество зубьев и их форму. Именно поэтом уделяется внимание всем параметрам создаваемого механизма.
  3. Основные характеристики указываются в ГОСТ 13576-81. Этот стандарт применяется при изготовлении рассматриваемый деталей.
  4. Звездочки со ступицей для приводных цепей также характеризуются тем, что имеют специальную ступень.
  5. Для установки рассматриваемого изделия зачастую применяется вал. Именно поэтому создается определенное отверстие со шпоночной выемкой.
  6. Основная рабочая поверхность представлена зубьями с определенной формой. Именно они находятся в непосредственном зацеплении с отверстиями, которые образуются роликами.

Особое внимание уделяется тому, какая форма у зуба. ГОСТ 591-69 определяет то, что форма рабочей поверхности образуется двумя дугами соответствующих окружностей. Также встречаются варианты исполнения, которые имеют прямолинейный профиль. Форма поперечного сечения зависит от количества рядов зубьев.

Особенности конструкции звездочки

Для повышения надежности приводного элемента проводится создание нескольких рядов зубьев. За счет этого нагрузка распределяется равномерно и есть возможность передавать больше усилие от ведущего элемента к ведомому.

Скачать ГОСТ 13576-81

Параметры выбора звездочек

Приведенная выше информация определяет то, что звездочка цепной передачи характеризуется довольно большим количеством различных свойств, которые должны учитываться при выборе наиболее подходящего варианта исполнения. Рекомендациями по выбору назовем следующее:

  1. Наружный диаметр. Этот параметр определяет то, какой длины устанавливается приводная цепь и какое усилие может передаваться. Показатель наружного диаметра варьирует в достаточно большом диапазоне. Кроме этого, слишком большой диаметр не позволяет проводить установку в конкретном случае. При различных диаметрах звездочки проводится понижение или повышение количества передаваемых оборотов.
  2. Оптимальное передаточное отношение. Довольно большое распространение получило понятие передаточного отношения звездочки. Это значение определяет то, сколько зубьев ведущего элемента приходится на зубья ведомого. Для определения подобного показателя применяются специальные формулы.
  3. Диаметр внутреннего посадочного отверстия также имеет значение. Этот показатель во многом зависит от наружного диаметра, также варьирует в достаточно большом диапазоне. При выборе рекомендуется уделять внимание и размерам шпоночной выемки.
  4. Тип применяемого материала при изготовлении изделия может оказывать влияние на эксплуатационные характеристики. В большинстве случаев применяется углеродистая сталь, которая обладает достаточной прочностью и износоустойчивостью. В последнее время большое распространение получили изделия из легированных сплавов, так как они более устойчивы к воздействию повышенной влажности. В большинстве случаев проводится термическая обработка для существенного повышения эксплуатационных характеристик.
  5. Форма зуба в большинстве случаев стандартная. По этому признаку выбирается изделие крайне редко.

Ассортимент звездочек

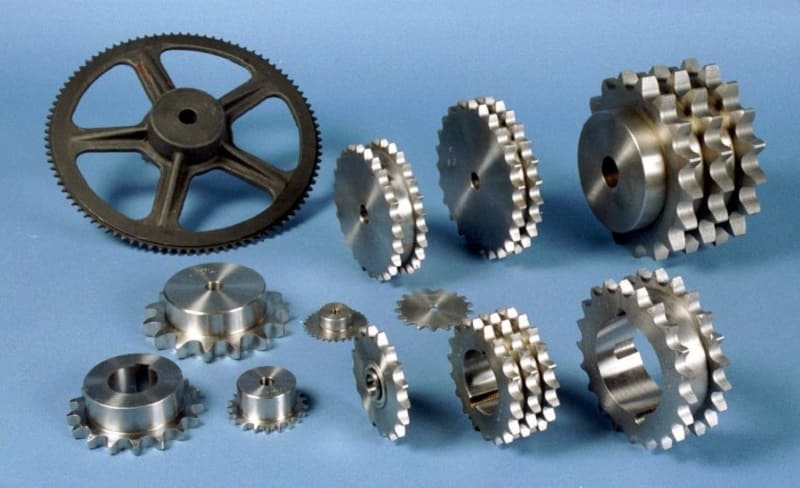

В продаже встречается просто огромное количество различных вариантов исполнения звездочек для приводных цепей. При выборе проводится визуальный осмотр, в ходе которого выявляют:

  1. Отсутствие дефектов. Есть вероятность того, что при производстве были допущены ошибки, которые становятся причиной появления трещин, выемок и других дефектов. Они могут негативно отразиться на прочности и других эксплуатационных характеристиках.
  2. Точность геометрической формы. Этот момент проверить достаточно сложно, так как даже отклонение в несколько миллиметров может стать причиной возникновения биения и других проблем. Визуально подобный дефект практически не выявить.
  3. Неравномерность оттенка металла указывает на то, что термическая или другая обработка была проведена с нарушениями. Именно поэтому рекомендуется отдавать предпочтение вариантам исполнения с однородным цветом.

В целом можно сказать, что заусенцы и другие дефекты указывают на низкое качество детали. Именно поэтому следует уделять внимание другим приводным звездочкам, которые на вид выглядят идеально. Основные параметры звездочек во многом определяют эксплуатационные характеристики механизма.

Преимущества универсальной конструкции звездочек

Универсальные варианты исполнения рассматриваемого изделия получили весьма широкое распространение. Особенности конструкции звездочек характеризуются следующими достоинствами:

  1. Универсальность в применении. Существует довольно большое количество различных механизмов с цепью, которые работают за счет цепного привода. При этом не имеет значение то, для какой цели проводится передача усилия.
  2. Длительный эксплуатационный срок. Применение стали определяет то, что зубья выдерживается длительную эксплуатацию для повышения основных эксплуатационных характеристик проводится закалка и отпуск, а также внесение различных веществ для изменения прочности.
  3. Высокая устойчивость к воздействию окружающей среды. Как правило, при изготовлении звездочки используется сталь, которая в составе имеет легирующие элементы. К примеру, повышенная концентрация хрома становится причиной коррозионной стойкости.
  4. Надежность в эксплуатации. Звездочка с правильными параметрами обеспечивает надежную передачу усилия или вращения.

Универсальные приводные элементы для приводных цепей можно встретить в продаже в специализированных магазинах.

Существенным недостатком, которым обладает звездочка цепной передачи, заключается в низкой коррозионной устойчивости.

Именно поэтому часто механизм смазывается моторным маслом или другим подобным веществом, которые способны повысить степень защиты поверхности от воздействия окружающей среды и снижения степени износа.

Изготовление звездочек на заказ: требования и условия

Довольно широкий ассортимент определяет то, что есть возможность выбрать подходящее изделие для конкретного механизма. Если требуется звездочка цепной передачи с нестандартными параметрами, то приходится заказывать изделие в фирмах, которые предоставляют соответствующие услуги.

К особенностям отнесем следующее:

  1. Самостоятельно изготовить подобную деталь не получится, так как для этого требуется специальное оборудование.
  2. При заказе услуг нужно указать основные параметры, по которым будет проводится производство. Примером можно назвать число зубьев, наружный диаметр, диаметр посадочного отверстия, твердость поверхности зуба и другие моменты.
  3. Производство предусматривает применение специального оборудования, как правило, фрезеровальных станков. Именно поэтому стоимость приводного элемента, который производится под заказ, существенно повышается.
  4. В зависимости от типа применяемого оборудования зависит точность изготовления и качество получаемой поверхности.

Самостоятельно провести изготовление звездочек можно только при наличии специального фрезеровального оборудования. В домашних условиях оно встречается крайне редко. Стоимость изделия, получаемого на заказ, зависит от точности, типа применяемого материала, размеров изделия и некоторых других параметров.

Изготовление звездочек для цепи

В заключение отметим, что качественные приводные звездочки могут прослужить в течение длительного периода. Именно поэтому не рекомендуется экономить на приобретении этого элемента различных механизмов.
