Существует просто огромное количество различных вариантов исполнения крепежных материалов, которые характеризуются своими определенными свойствами. В различных условиях эксплуатации применяются стопорные кольца. Они устанавливаются в качестве промежуточного элемента, к примеру, отвечающих за передачу вращения от электрического двигателя к исполнительному органу. Рассмотрим все особенности применения стопорных колец, их разновидности и многие другие моменты подробнее.

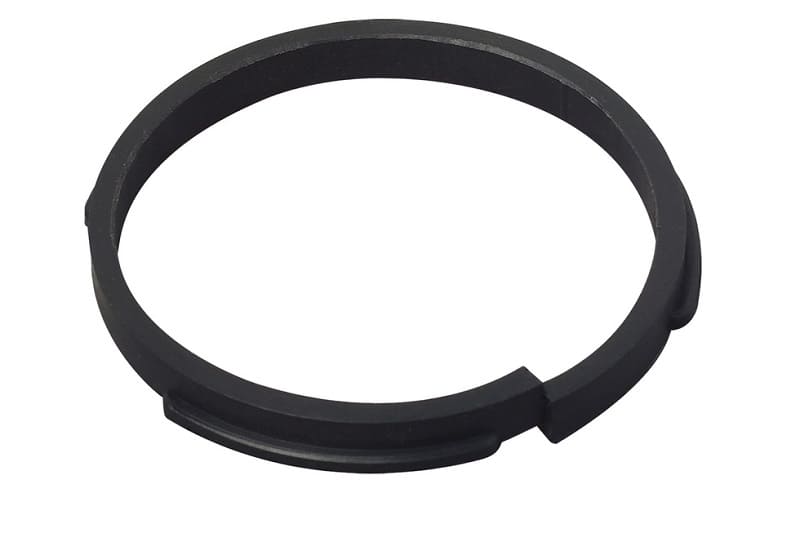

Стопорное кольцо

Стопорные кольца

Для обеспечения надежной фиксации самых различных элементов применяются стопорные кольца. Они представлены крепежом особой формы, который может применяться для повышения степени фиксации деталей относительно друг друга. Стопорные кольца наружные часто можно встретить при креплении подшипников качения, которые отвечают за снижение степени износа несущих валов и других элементов на момент эксплуатации. При рассмотрении уделяется внимание следующему:

  1. Классификация проводится по области применения и конструктивным признакам, также есть таблица размеров, по которой упрощается выбор наиболее подходящей детали для конкретных условий эксплуатации.
  2. При выборе уделяется внимание параметрам, которые отличаются в зависимости от эксплуатационных свойств. Если рассматривать описание распространенных изделий, то следует уделить внимание тому, что есть несколько различных параметров. Они также указываются в таблице.

Столь небольшое и недорогое изделие являются частью различных механизмов и устройств. За счет применения особой технологии производства и специальных материалов существенно повышаются эксплуатационные характеристики. При выборе учитывается следующее:

  1. Условный диаметр отверстия. Часто рассматриваемая деталь фиксируется на валу, поэтому внутренний диаметр считается решающим качеством.
  2. Уделяется внимание и тому, какой наружный диаметр. Он не должен быть намного больше крепежных элементов и выходить наружу. Кроме этого, наружный диаметр учитывается при выборе колец, которые устанавливаются внутри.
  3. Толщина кольца определяется вычитанием из показателя наружного диаметра внутреннего. Он также стандартизирован в ГОСТ. Увеличение показателя толщины существенно повышает прочность.
  4. Для обеспечения требуемой функциональности проводится создание канавки, которая характеризуется диаметром и шириной.

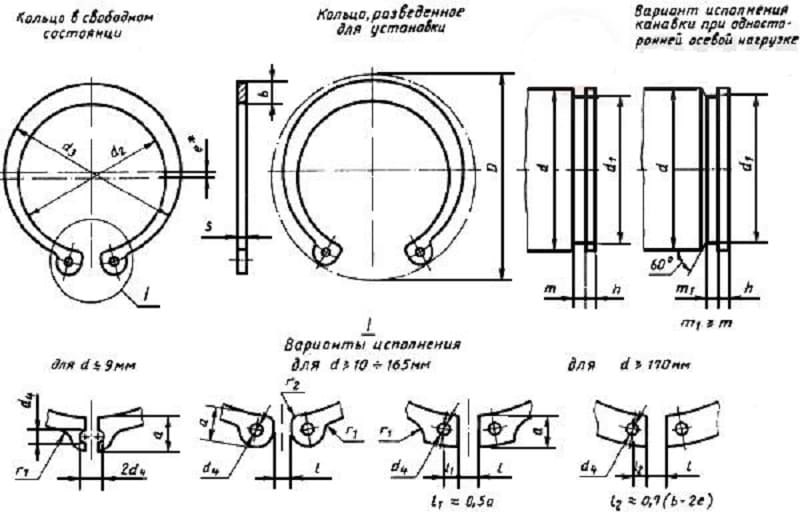

Варианты исполнения стопорных колец

Не стоит забывать о том, что все размеры выдерживаются в определенном диапазоне с различной точностью. Многие параметры выбираются в соответствии со стандартами, которые указываются в ГОСТ.

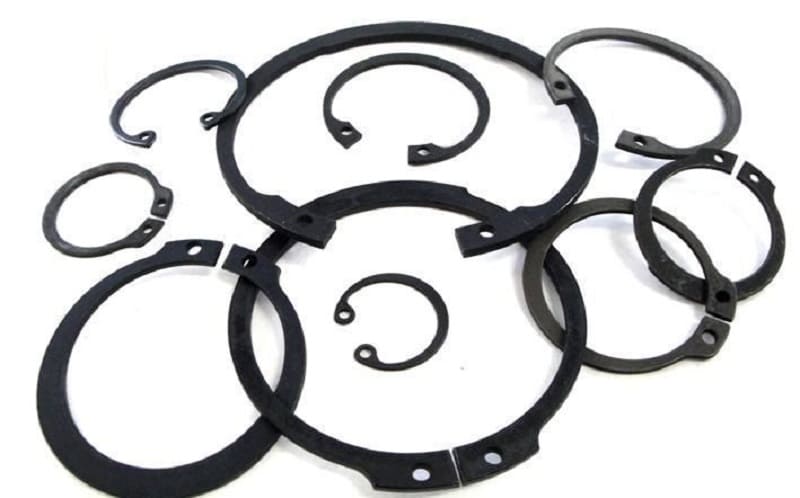

Виды стопорных колец

Изготавливают различные разновидности стопорных колец, выбор проводится с учетом классификации и размеров. Наибольшее распространение получили следующие виды стопорных колец:

  1. Внутренние. Эти стопорные кольца на территории России в соответствии с двумя стандартами: ГОСТ 13943 и ГОСТ 13941. С ушками встречаются намного чаще, так как он рассчитан на большую осевую нагрузку. Однако, более сложная форма повышает стоимость изделия. Предназначение заключается в исключении вероятности смещения внутренних деталей, надежность фиксации существенно повышается.
  2. Наружные. Эти изделия также изготавливаются в двух вариантах исполнения. На производственной линии учитывается два стандарта: ГОСТ 13940 и ГОСТ 13942. Предназначение изделия заключается в фиксации различных деталей круглой формы, местоположение остается неизменным относительно оси. Для предотвращения вращения применяются многие другие крепежные элементы.

Скачать ГОСТ 13940-86

Скачать ГОСТ 13941-86

Данная классификация связана с тем, где именно фиксируется подобный элемент на момент эксплуатации. Примером можно назвать то, что внутренние устанавливаются в отверстии изделия, наружные на валах. В некоторых случаях изделие имеет специальную проточку, предназначенную для фиксации стопорного кольца.

Также классификация проводится по конструктивным признакам. Применение технологии литья позволяет получить самые различные изделия. Для достижения определенных свойств дополнительно проводится механическая обработка, а также термическая и химическая обработка для повышения основных характеристик. Выделяют следующие варианты исполнения:

  1. Пружинные упорные плоские эксцентрические внутреннего и наружного применения.
  2. Упорные наружные и внутренние.
  3. Стопорные кольца наружного и внутреннего применения со специальными лапками.
  4. Варианты исполнения со специальными гнездами для крепления.
  5. Кольца, изготавливаемые из проволоки с круглым сечением.

При изготовлении могут применяться самые различные материалы. Определенные свойства, которыми должно обладать деталь, устанавливаются в ГОСТ и DIN,

Самое большое распространение получило пружинное изделие, которое получается при применении специального сплава. Наружное и внутреннее ГОСТ 13943 могут иметь различный диаметр. Также часто применяется стопорное кольцо метизы и спиральное осевое наружное, все зависит от конкретных условий эксплуатации.

Скачать ГОСТ 13942-86

Скачать ГОСТ 13943-86

Конструктивные отличительные признаки во многом определяют эксплуатационные характеристики. Отличия между эксцентрическими и концентрическими вариантами исполнения заключаются в следующем:

  1. При изготовлении первого варианта исполнения толщина сечения остается неравномерным.
  2. Толщина увеличивается возле краев. За счет этого можно быстро определить эксцентриковый вариант исполнения, который рассчитан на большую нагрузку.
  3. В самом расширении находятся специальные отверстия.

Подобный вид детали характеризуется тем, что имеет своеобразные уши. Вариант исполнения концентрического типа не имеет ушек, при этом ширина сечения остается неизменной. Эксцентрические варианты исполнения рассчитаны на большую осевую нагрузку, оба хорошо сбалансированы. При изготовлении учитывается тот момент, что на поверхность может оказываться агрессивное воздействие самых различных веществ. Именно поэтому при изготовлении применяются следующие сплавы:

  1. Рессорно-пружинная сталь 65Г. Она обходится намного дешевле, применяется при создании самых различных изделий, которые должны обладать упругостью.
  2. Рессорно-пружинная сталь с повышенными эксплуатационными характеристиками 60С2А, которая имеет большое количество легированных примесей.
  3. Жаропрочный материал с повышенной коррозионной стойкостью 40Х13. Она подходит для эксплуатации в тяжелых эксплуатационных условиях. Жаропрочность позволяет использовать кольцо при воздействии жара. Повышенная концентрация углерода определяет твердость поверхностного слоя.

За счет добавления в состав хрома обеспечивается повышенная устойчивость к воздействию влаги и некоторых других химических веществ. В некоторых случаях могут использоваться другие сплавы, которые характеризуются повышенными эксплуатационными характеристиками. Большое распространение получили стопорные кольца, на поверхности которого кадий и цинк, способные существенно повысить защиту поверхности от воздействия окружающей среды.

Классификация также проводится по типу применяемого материала при изготовлении. Довольно большое распространение получили варианты исполнения из проволоки, так как она обходится намного дешевле. В этом случае поперечное сечение круглое. Также в качестве основного материала может использоваться стальная лента, которая имеет прямоугольное сечение. Эти и многие другие характеристики регламентируются стандартами ГОСТ и DIN.

Монтаж стопорных колец

Как ранее было отмечено, кольцо стопорное изготавливается в соответствии с установленными стандартами в ГОСТ и DIN. Однако, неправильный монтаж может стать причиной существенного снижения срока эксплуатации. Деталь имеет специальные пазы, за счет которых упрощается процесс монтажа и эксплуатации. К особенностям монтажа отнесем следующее:

  1. Важно правильно подобрать деталь требуемых размеров и характеристик.
  2. При монтаже нельзя оказывать на кольцо большую нагрузку. Это связано с тем, что даже незначительный дефект может снизить эксплуатационные характеристики.

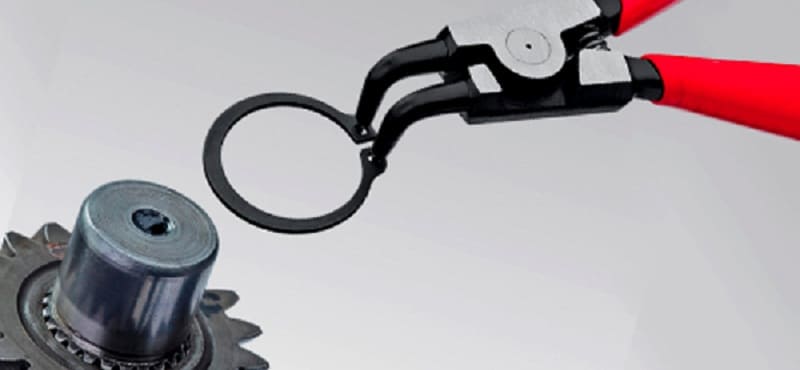

Монтаж стопорных колец

Именно тот момент, что с монтажом изделия не возникает трудностей определяет его широкое распространение. Установка, как и замена, достаточно проста, однако не стоит забывать о том, что подобное изделие выступает в качестве промежуточного элемента. Поэтому чтобы до него добраться в некоторых случаях приходится проводить разбор практически всего механизма. Плоское внутреннее кольцо часто устанавливается в специальной канавке, поэтому при извлечении могут возникнуть серьезные трудности.

Функции стопорных колец

Многие технологические карты и чертежи указывают на необходимость применения подобного изделия. Основными функциями можно назвать:

  1. Существенно повышение надежности крепления.
  2. Исключение вероятности смещения других элементов, к примеру подшипников на валу.
  3. Фиксация ответственных деталей.

Часто надевается кольцо стопорное на вал, который обладает требующимися канавками. За счет этого фиксация отдельных элементов вдоль оси, к примеру, подшипников и шестерен существенно повышается. Именно поэтому подобное изделие получило весьма широкое распространение в сфере машиностроения.

Подбор канавок

При проектировании и подборе наиболее подходящего стопорного кольца уделяется внимание также канавке. Она должна обладать соответствующими характеристиками:

  1. Ширина.
  2. Глубина.

Канавки существенно повышают эффективность применения крепежных элементов. Как правило, они создают в соответствии со стандартизированными размерами, которые указываются в технической документации.

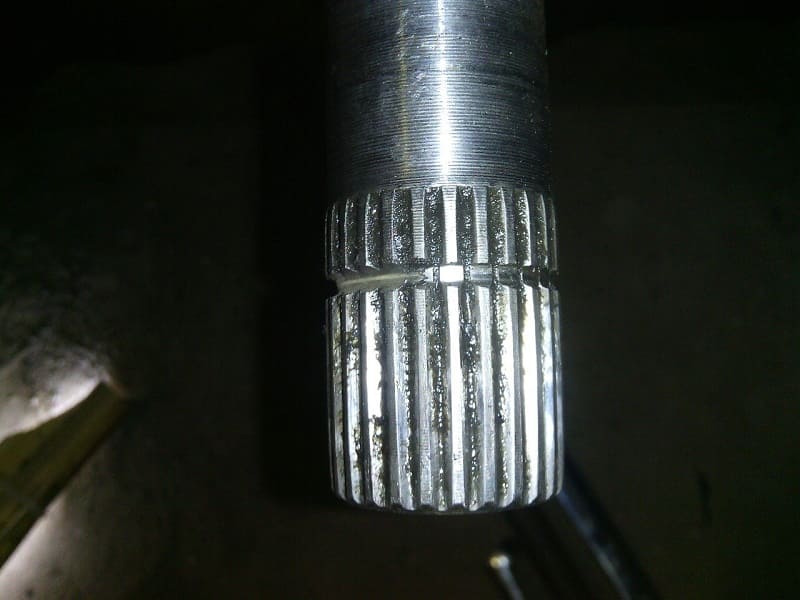

Канавки стопорного кольца

Рассматриваемое изделие можно встретить во многих специализированных магазинах. Следует выбрать исключительно те, которые производятся в соответствии с ГОСТ и другими стандартами. При выборе учитываются не только геометрические размеры, но и отсутствию серьезных дефектов. Для этого достаточно провести визуальный осмотр. Небольшие трещины и вмятины могут привести к снижению основных эксплуатационных характеристик.
