Клапан сброса избыточного давления воздуха — несложное, но надежное устройство, обеспечивающее безопасность компрессоров. В случае превышения допустимого давления в системе он произведет аварийный сброс воздуха в атмосферу. Предохранительную арматуру нужно правильно устанавливать и эксплуатировать — только тогда она сможет защитить вас от аварии.

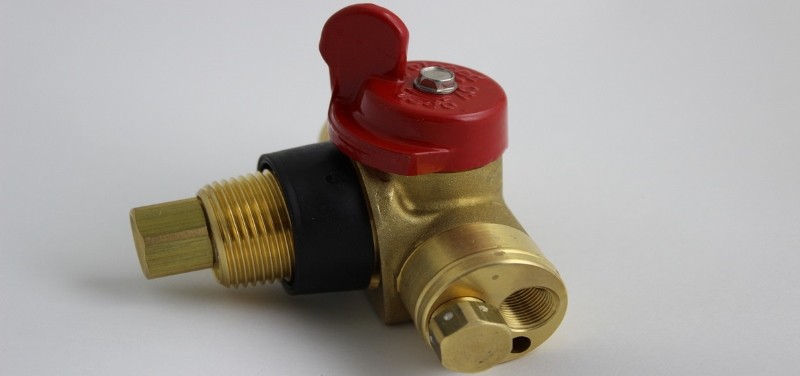

Клапан сброса давления воздуха

Зачем нужен клапан сброса избыточного давления

Устройство предназначено для защиты системы от превышения рабочего давления. Аварийная арматура срабатывает при превышении порогового значения давления, открывается и выпускает в атмосферу часть воздуха. Напор при этом понижается до нормального, и клапан сброса давления воздуха закрывается.

При остановке компрессора в его цилиндрах остается сжатый воздух. Разгрузочный клапан срабатывает при выключении двигателя, производя сброс воздуха в атмосферу.

Если этого не сделать, последующий запуск агрегата будет затруднен или даже невозможен.

Кроме того, хранение компрессора без повышенного давления в цилиндрах повышает его ресурс.

Аварийная арматура сброса воздуха обязательно должна быть установлена на компрессоре на случай выхода из строя реле прессостата.

Из чего состоит и как работает устройство

Конструкция состоит из следующих основных деталей:

  • корпус, отлитый из стальных сплавов или латуни;
  • входной и выходной патрубки, отлитые заодно с корпусом;
  • седло, к которому прижат запорный элемент;
  • запорный элемент-диск или шарик, присоединенный к штоку;
  • пружина, размешенная в корпусе вокруг штока.

При нормальном или пониженном напоре воздуха сила сжатия пружины плотно прижимает запорный элемент к седлу. Просвет для прохода воздуха закрыт.

Как только напор начинает превышать значение срабатывания, он преодолевает силу пружины и начинает отжимать запорный элемент от седла. Открывается просвет для прохода воздуха. Происходит сброс воздуха в атмосферу, напор его внутри системы снижается. Сила пружины снова преодолевает силу напора и отжимает запорный элемент обратно к седлу. Затвор закрывается и готов к следующему рабочему циклу сброса воздуха.

Разновидности клапанов сброса избыточного давления

По способу прижатия запорного элемента к седлу устройства подразделяются на следующие виды:

  • Пружинные. Сила упругой деформации металла пружины удерживает затвор в закрытом состоянии. Она подбирается таким образом, чтобы напор, превышающий заданный уровень, отжимал запорный элемент от седла. Пружинные модели выпускаются как на постоянное давление срабатывания, так и с возможностью его регулировки. Для этого в конструкцию добавляют регулировочный винт, предварительно сжимающий или ослабляющий пружину. В ходе эксплуатации пружина понемногу теряет свою упругость, и значение срабатывания может измениться.
  • Рычажно грузовые. Для прижатия используется сила земного притяжения, воздействующая на груз, подвешенный на конце рычага. Такая система обладает широкими возможностями для регулировки значения срабатывания. Для его увеличения груз передвигают к концу рычага, для уменьшения- ближе к корпусу. Кроме возможностей для точной регулировки, эта конструкция обладает еще одним достоинством: стабильностью значения давления сброса на длительных промежутках времени. Рычажные устройства отличаются большими габаритами и массой. Они применяются в качестве предохранительного клапана для компрессоров большой производительности, установленных стационарно.
  • Электромагнитные. В этих передовых устройствах для прижатия запорного элемента используется электромагнитный привод- соленоид. Такие устройства работают в качестве исполнительного элемента централизованной автоматизированной системы управления. Датчик давления может размещаться рядом с затвором, а можем находиться в совсем другой части системы. Большинство из них снабжаются дополнительно рабочей пружиной. При пропадании электропитания или связи с управляющей системой клапан сброса превращается в обычный механический.

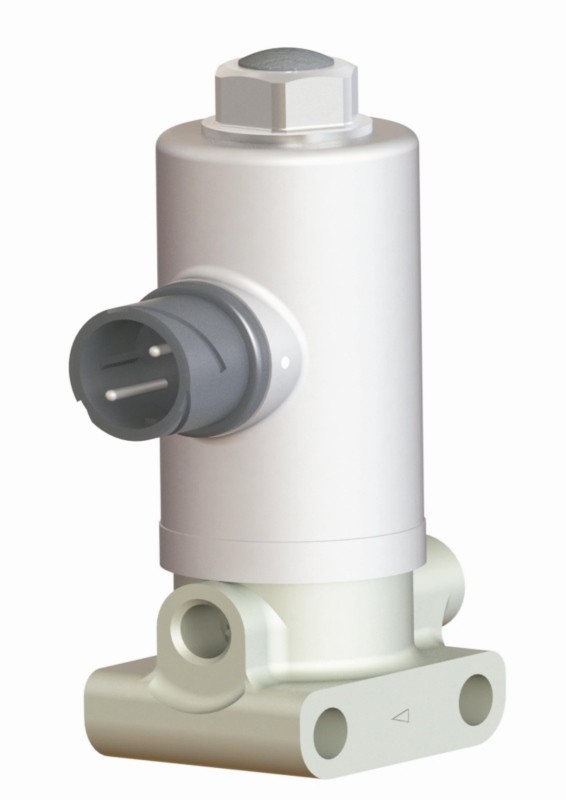

Электромагнитный клапан

По способу присоединения арматура сброса делится на следующие типы:

  • Резьбовые. Наиболее распространяемый тип для устройств сброса малого давления. Легки в монтаже и демонтаже даже для неподготовленного персонала- для этого достаточно гаечного ключа. Чаще всего используются как аварийный клапан мобильного компрессора небольшой мощности.
  • Фланцевые. Сложнее в монтаже и дороже, обеспечивают высокую герметичность. применяются в системах среднего и высокого давления.
  • Сварные. Обеспечивают максимальную герметичность и надежность. Сложны в монтаже/демонтаже, требуется специальное оборудование и подготовленный персонал.

По материалу, из которого изготовлено устройство, различают:

  • Стальные. Обладают высокой прочностью и большим ресурсом. Выдерживают большое давление.
  • Латунные. Отличаются высокой коррозионной стойкостью и большим ресурсом.
  • Пластмассовые. Дешевы, но рассчитаны на невысокие значения напора.

Правила установки

Клапан сброса избыточного давления должен устанавливаться как можно ближе к компрессору. На мобильных агрегатах малой мощности место установки предусмотрено заводом изготовителем. При монтаже распределенных стационарных систем расстояние от выхода компрессора до затвора не должно превышать 1,5 метра. Недопустимо устанавливать аварийное устройство сброса после запорной арматуры. Если вентиль по каким-либо причинам окажется закрыт, клапан не сможет выполнить своей защитной функции, и повышенный напор может серьезно повредить оборудование или даже вызвать аварию с угрозой для жизни и здоровья работающих рядом людей.

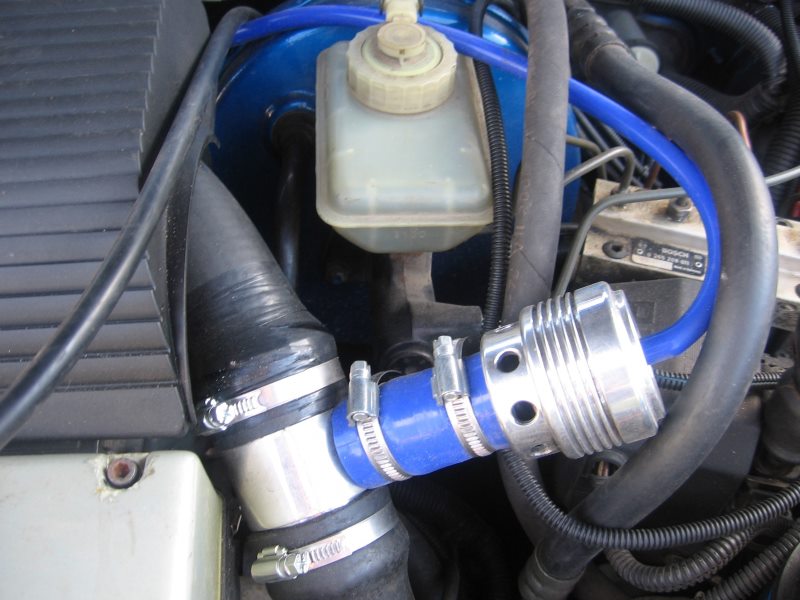

Установка клапана

Перед установкой или заменой клапана необходимо провести полный сброс напора в системе и обесточить двигатель компрессора. Резьбовое соединение следует обмотать уплотнителем-лентой ФУМ или сантехнической нитью. Вначале резьбовое соединение закручивают вручную, и только убедившись в том, что резьба зашла ровно, можно прикладывать значительные физические усилия по ее затяжке ключом.

После установки клапана нужно провести его испытания, повысив давление в системе до порогового значения. Он должен сработать и провести сброс. Если этого не произошло, установку эксплуатировать недопустимо, пока не будет выяснена и устранена причина сбоя. Если клапан регулируемый, необходимо регулировочным ключом-шестигранником выставить его рабочее значение сброса, пользуясь встроенным в блок управления компрессором манометром.

Рекомендации по эксплуатации

В ходе эксплуатации клапана сброса давления воздуха следует соблюдать правила, изложенные в руководстве пользователя от завода- изготовителя.

Клапан нужно содержать в чистоте, не допускать попадания на него пыли, влаги и других загрязнений. Недопустимо также закрашивать клапан кистью или из краскопульта. Это может привести к загрязнению выходного патрубка и выходу устройства из строя.

Периодически, не реже раза в месяц, следует проводить испытания клапана на предельное давление. Если клапан по каким-либо причинам не срабатывает на испытаниях, эксплуатацию агрегата следует прекратить до их выяснения и устранения.

Проводить такие испытания следует и после любого снятия клапана с агрегата, даже если демонтаж не был связан с его ремонтом или заменой.
