Фрикционная передача – передаточный механизм, располагающийся в приводах машин. Она используется для трансформации механической энергии по частоте вращения и передаваемым усилиям. Они позволяют осуществлять бесступенчатое регулирование скорости и отличаются высоким КПД. Фрикционные механизмы изучаются технической механикой и используются в промышленности.

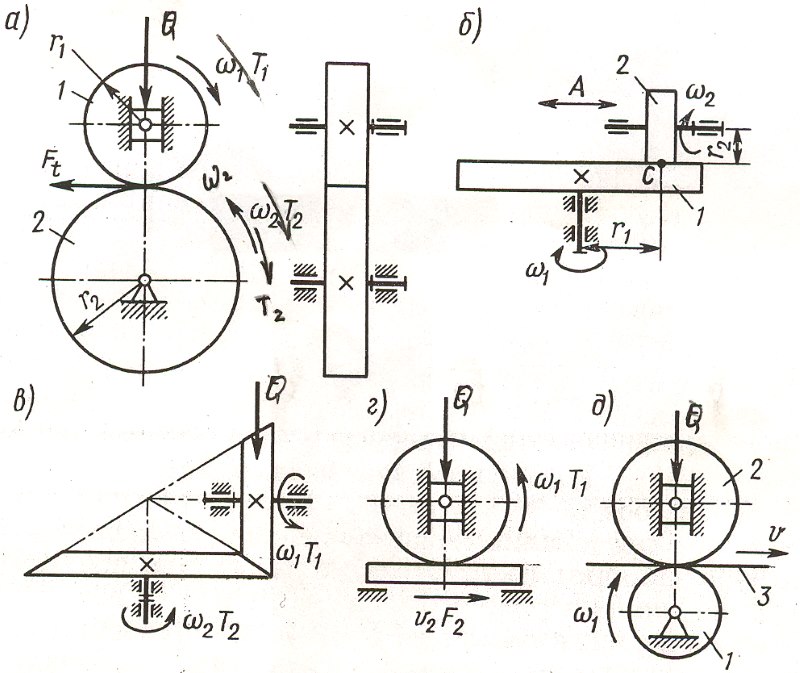

Фрикционная передача

Принцип работы

Фрикционные передачи состоят из 2 тел вращения: ведомого и ведущего катков, насаженных на валы. Передача вращательного движения производится посредством силы трения, появляющейся на площадках контакта рабочих тел под действием сил прижатия. Прижатие катков производится следующими способами:

  1. Посредством гидроцилиндров. Используется во время больших нагрузок.
  2. Собственным весом машины или ее узла.
  3. При помощи комплексных рычажных механизмов.
  4. С использованием центробежной силы. Применяется во время перемещения фрикционных звеньев в планетарных системах.

Важно, чтобы выполнялось следующее условие: сила трения должна быть больше или равна окружной силе. Нарушение данного принципа приводит к возникновению упругого и геометрического скольжения в месте соприкосновения рабочих тел вращения. В результате снижается угловая скорость ведущего катка, что приводит к буксованию фрикционных передач.

Многочисленные виды фрикционных механизмов отличаются назначением, характером изменения передаточного значения и конструкцией. Наибольшее применение в промышленности из них нашли фрикционные вариаторы. Они изготавливаются в виде отдельных агрегатов для привода машин и характеризуются переменным передаточным отношением. Выделяют следующие разновидности фрикционных вариаторов:

  1. Лобовые: имеют упрощенную конструкцию и применяются универсально токарно-винторезных станках. Из-за низкой точности изготовления рабочих тел они быстро изнашиваются, что снижает КПД.
  2. Торовые: оснащены дисками конусовидной формы и чашками в виде круглого тора. Данные механизмы обеспечивают равенство контактных напряжений и позволяют увеличить КПД и износоустойчивость инструмента.
  3. Ременные: передача движения производится с применением закрытого кольцевого ремня с разными видами сечения (трапециевидным, круглым, прямоугольным, клиновым). Натяжение ремня производится при помощи приводных моторов, шкива, пружины или груза, выступающего в качестве противовеса.
  4. Дисковые: смена скоростных характеристик производится посредством вращения двух дисков (фрикционов), расположенных на валах. Данный вид вариаторов не требует дополнительного обслуживания и функционирует при наличии синтетической смазки. Он не издает лишних шумов и плавно изменяет скорость вращения в заданном порядке.

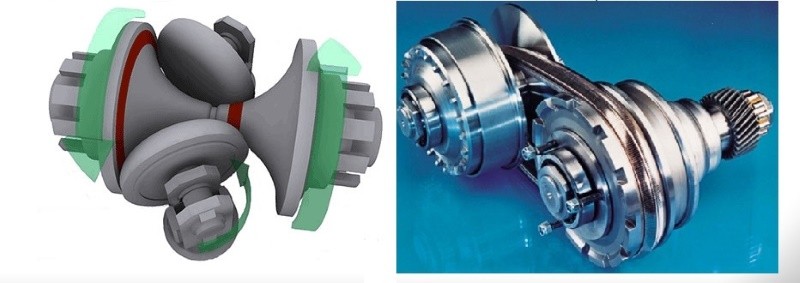

Фрикционные передачи и вариаторы

Выбор определенного типа вариатора зависит от условий его работы: величины передаваемой мощности, требуемого диапазона регулирования, и минимальной частоты вращения валов. Эти характеристики указываются при изображении фрикционного механизма на кинематических схемах.

Основные характеристики фрикционной передачи

Для расчета фрикционной передачи необходимо учитывать следующие критерии

  1. Передаточное число – величина, равная соотношению числа зубьев ведомого и ведущего валов. Оно оказывает воздействие на скорость передачи крутящегося момента от мотора к приводу узла. Эта характеристика равно отношению угловых скоростей катков. Также передаточное количество можно выразить при помощи отношения частот вращения или диаметров катков. В большинстве фрикционных механизмов его значение меньше или равно 7.
  2. КПД: указывает количество утраченных мощностей. Зависит от числа потерь во время качения и скольжения. Величина этого параметра рассчитывается экспериментальным методом, при помощи сравнения мощностей ведущего и ведомого валов. Средний КПД фрикционных механизмов равняется 90%.
  3. Контактная прочность: характеризует способность передачи выдерживать крупные нагрузки. Оценивается при помощи контактного напряжения, возникающего в месте соприкосновения катков. Чем ниже контактная прочность конструкции, тем сильнее изменяется форма основных деталей во время соприкосновения. Рассчитать эту характеристику можно при помощи формулы Герца, где учитываются коэффициент нагрузки, приведенный радиус кривизны, модуль упругости и сила сжатия катков.
  4. Тип движения катков: характеризует траекторию движения рабочих тел вращения. Оно может быть реверсивным и нереверсивным. При реверсивном движении рабочие тела вращения перемещаются в противоположных направлениях, что позволяет осуществлять передачу 2 путями. При нереверсивном движении катки движутся в 1 направлении. Передача производится только 1 единственным способом.
  5. Материал тел качения – характеристика, влияющая на износостойкость устройство, контактную прочность, коэффициент трения и модуль упругости. Чаще всего при изготовлении деталей кинематической пары используется металлокерамика или сочетание стандартной и закаленной стали (закалка до 60 HRC). Эти материалы уменьшают габариты механизма и увеличивают величину КПД. При использовании чугуна или катки смогут работать без использования смазки. Наиболее дешевым материалом являются фрикционные пластмассы и текстолит. Но они обладают низким КПД: 50%. Высокими показателями трения обладают валы с кожаным или деревянным покрытием. Минусом этих материалов является низкая контактная прочность.

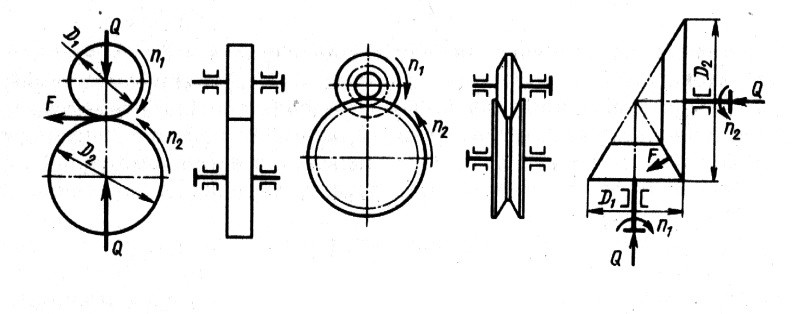

Схематическое обозначение фрикционной передачи

В следующей таблице указана величина коэффициента трения для фрикционных передач из разных материалов:

Покрытая смазкой сталь0,04 – 0,05
Сталь с сухой поверхностью0,14 – 0,19
Фрикционная пластмасса с высушенной поверхностью0,36 – 0,46
Текстолит с высушенной поверхностью0,31 – 0,36
Металлокерамика с сухой поверхностью0,29 – 0,34

Эти факторы и характеристики учитываются при изображении фрикционной передачи на кинематических схемах.

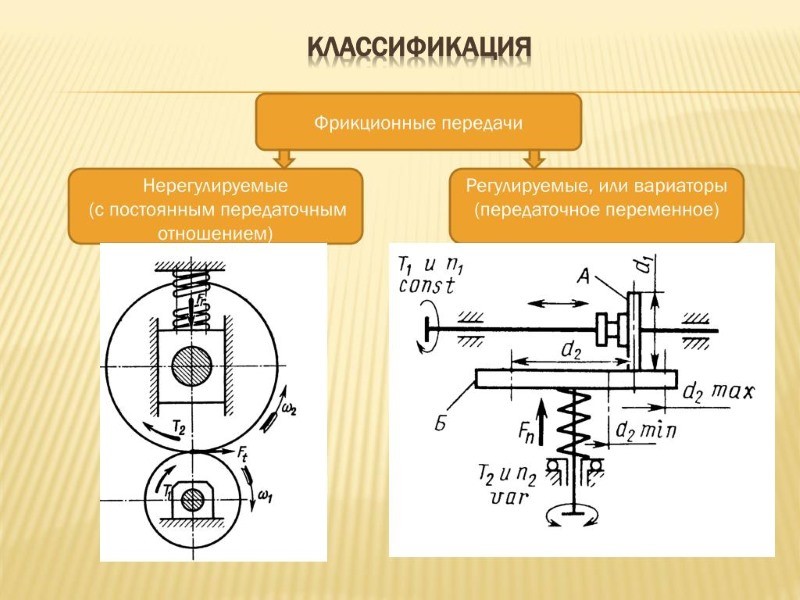

Типы фрикционных передач

Специалисты выделают надлежащие классификация фрикционных устройств:

  1. По характеру изменения передаточного значения: нерегулируемые и регулируемые (фрикционные вариаторы). Передаточное число в нерегулируемых механизмах не изменяется. В регулируемых устройствах передаточное отношение постоянно меняется.
  2. По способу прижатия тел вращения: с переменной или неизменной мощью. В механизмах, где валы соприкасаются с переменной мощью применяются вспомогательные нажимные приспособления.
  3. По условиям функционирования механизмов: открытые и закрытые. Открытые передачи работают только при использовании смазочных материалов. Закрытые механизмы могут функционировать с сухой поверхностью.

В зависимости от местоположения валов эксперты выделяют 3 основных вида фрикционных передач:

  1. Цилиндрическая: механизм с параллельными осями валов. Ее плоскости выполнены в форме цилиндра. Используется для передачи маленькой мощности. Данный вид передач производится с гладкими, вогнутыми или выпуклыми поверхностями. При использовании цилиндрических кинематических пар со звеньями клиновой формы трение уменьшается на 50%.
  2. Коническая: механизм с пересекающимися осями валов. Оснащается дисками с конической поверхностью. Для ее функционирования не требуется прикладывать большую силу нажатия. Передачи этого типа могут быть как реверсивными, так и нереверсивными.
  1. Лобовая: механизм с лобовой поверхностью и перекрещивающимися осями валов. По причине интенсивного скольжения она содержит невысокий коэффициент полезного воздействия. Предоставляет возможность изменять направление движения и интенсивность вращения валов. Этот тип передачи применяется в маломощных устройствах.

Виды фрикционных передач

Выделяют отдельную классификацию для вариаторов по числу потоков мощности:

  1. Однопоточные: одноконтактные лобовые или двухконтактные торовые вариаторы.
  2. Многопоточные: многорядные вариаторы с параллельным или последовательно-параллельным соединением контактных пар.
  3. Многопоточные замкнутые вариаторы.
  4. Многопоточные планетарные вариаторы.

Данная классификация условия работы фрикционных механизмов и может использоваться для разработки общих методов расчета отдельных групп передач.

Сферы применения

Применение фрикционных передач для больших мощностей ограничено из-за высоких нагрузок на валы и присутствия скольжения между телами вращения. В этом случае катки изнашиваются быстрее, что приводит к их частичной или полной поломке. Фрикционные устройства не используются в механизмах, где не допускается большое количество ошибок в углах поворота фрикционных звеньев. В противном случае повышается количество недопустимых углов передач, приводя к появлению скольжений в зоне соприкосновения рабочих тел вращения.

В промышленности фрикционные передачи используются при изготовлении кузнечно-штамповочных машин и прессового оборудования, транспортировочных устройств, тяговых приборов с приводом и станков для обработки заготовок из металла. В машиностроительных отраслях чаще всего используются фрикционные радиаторы, объединенные с двигателями внутреннего сгорания или электронными моторами. Они позволяют бесступенчато регулировать скорость передачи силовых усилий между трансмиссией и приводом автомобиля или другого транспортного средства.

Передачи с неизменным передаточным числом применяются при производстве винтообразных прессов. В отраслях по изготовлению текстиля они используются в центрифугах для равномерного разгона и в силовых приводах для натягивания волокна и нитей. В деревообрабатывающем секторе фрикционные устройства регулируют мощность обрабатывающих устройств, учитывая породу дерева и структуру заготовки.

Достоинства и недостатки

Выделяют следующие плюсы фрикционных передач:

  1. Несложное строение механизмов, небольшое число деталей.
  2. Бесступенчатое смена скорости машинных приборов и станков.
  3. Во время работы механизмы работают плавно и не издают дополнительных шумов.
  4. Предоставляет возможность реверсировать, включать и отключать передачи во время рабочего процесса.
  5. Имеет предохранительные свойства, что обусловлено интенсивной пробуксовкой механизмов.
  6. При реверсе не возникает мертвый ход.
  7. Позволяет регулировать значение передаточного количества на ходу.
  8. При сильной нагрузке на катки или валы устройство автоматически останавливается, что понижает риск возникновения аварийных ситуаций.

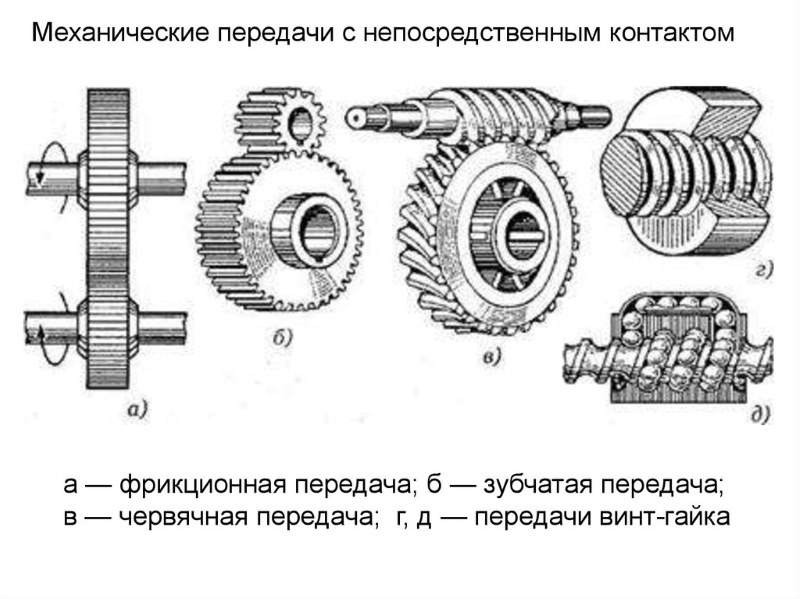

Сравнение в другими видами передач

Во время эксплуатации были выявлены следующие минусы фрикционных передач:

  1. Открытые передачи, функционирующие при наличии смазки, обладают низким КПД.
  2. Невысокая передаваемая мощность: до 300 кВт.
  3. Непостоянство передаточного числа, вызванного сильным скольжением звеньев.
  4. При использовании дополнительных прижимных устройств и опор для валов конструкция становится тяжелой, что снижает ее мобильность и повышает количество передаваемых мощностей.
  5. Окружная скорость составляет не больше 7 — 10 м/с.
  6. При долгом буксовании валы изнашиваются, что может привести к неисправности прибора.
  7. Во время соприкосновения катков возникают колоссальные потери на трение.

Устранение указанных недостатков осуществляется при помощи разработки фрикционных передач с замкнутыми силами прижатия, внедрения в их конструкцию принципа многоконтакности, создания улучшенных форм рабочих тел вращения, нажимных  устройств, применения улучшенных материалов при изготовлении катков и использования планетарных схем.

Характер и причины отказов фрикционных передач

Главным параметром фрикционных устройств, определяющим их износоустойчивость, считается контактная прочность, оцениваемая по напряжениям смятия плоскости в месте соприкосновения катков. Выделяет следующие виды разрушения механизмов для преобразования движений:

  1. Усталостное разрушение. Оно появляется в механизмах, обработанных смазочными материалами.
  2. Износ звеньев кинематической пары. Свойственен для передач высушенной поверхностью. Возникает при буксовании рабочих поверхностей, что обусловлено несоблюдением главного условия работоспособности.
  3. Абразивный износ: происходит при загрязнении смазочных материалов твердыми частицами.
  4. Коррозийный износ: возникает при химическом воздействии или окислении материалов рабочих поверхностей катков. Окисление происходит в условиях высоких температур, при недостаточной смазке. Интенсивное окисление может произойти при низких температурах и пластических деформациях рабочих тел вращения.
  5. Задир плоскости, обусловленный разрывом смазочной пленки. Появляется в быстроходных системах при высоких нагрузках.



Выделяют следующие факторы отказов фрикционных передач:

  1. Выкрашивание: свойственно для закрытых видов передачи, работающих с высушенной поверхностью. Прижимная сила повышает напряжение на контактных поверхностях фрикционных звеньев. В итоге сего влияния образуются трещинки маленьких объемов. Они заполняются смазочными материалами, что приводит к частичному или полному выкрашиванию части и появлению раковин на поверхностях катков.
  2. Заедание: свойственно для передач с быстрым ходом. Из-за сильных нагрузок происходит разрыв смазочной пленки. В месте соприкосновения мгновенно повышается температурный режим, что приводит к молекулярному сцеплению частиц металла в месте соприкосновения поверхностей катков. После длительного воздействия высоких температур происходит сварка железных механизмов и нарушение конструкции валов. Приварившиеся части задирают плоскости катков в направленности скольжения. На рабочей поверхности образуются крупные борозды.
  3. Диспергирование: возникает на отдельных участках поверхности трения, характерно для катков, работающих на граничной смазке при умеренных температурах. Разрушение поверхностного слоя происходит без разрыва масляной пленки.
  4. Смятие (пластические деформирование): проявляется в виде блестящих полос на конических дисках. Обусловлено большими силами прижатия и недостаточной прочности рабочих поверхностей передачи.
  5. Изнашивание: обусловлено воздействием упругого скольжения, возникшего в зоне соприкосновения рабочих тел. Из-за повышенного трения детали постепенно изнашиваются, понижается показатель КПД и появляется непостоянство передаточного числа.

Для предотвращения отказа фрикционных устройств нужно рассчитать контактную прочность прибора. Катки обязаны быть изготовленными из жестких материалов, выдерживающих высочайшее контактное усилие. Предотвратить заедание плоскостей возможно с поддержкой противозадирных масел. Они увеличивают коэффициент трения в 1,5 раза.
