Пружина считается довольно распространенным изделием, которое применяется в самых различных механизмах. Для их создания проводится разработка проекта, частью которого являются схемы. Схематическое отображение характеризуется довольно большим количеством особенностей, только при учете которых можно проводить разработку проекта. Рассмотрим все особенности его изображения на чертеже подробнее.

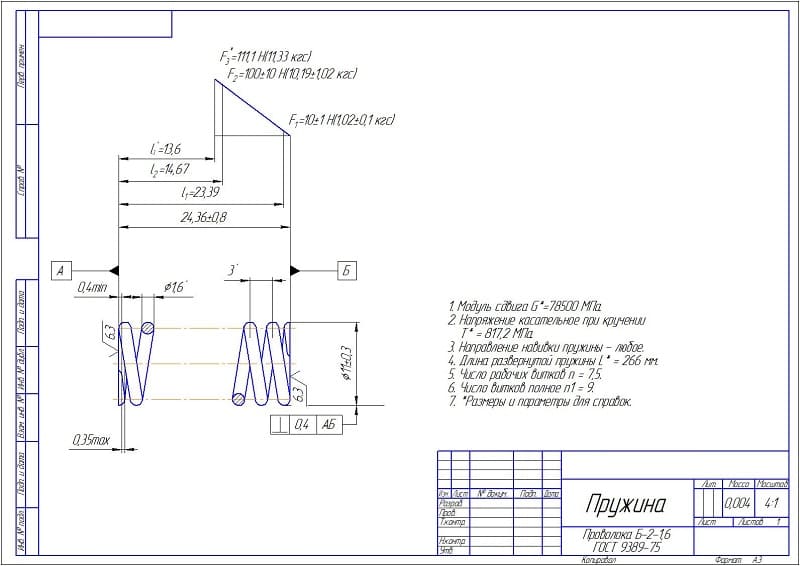

Чертеж пружины

Виды пружин и их обозначение на чертежах

Выделяют довольно большое количество различных видов детали, ни по-разному отображаются на документе. Распространение получили следующие:

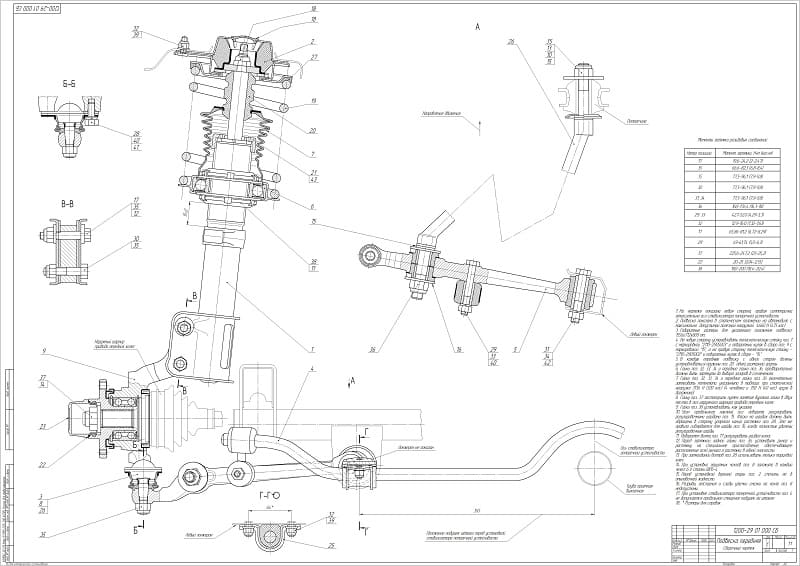

  1. Винтовые наиболее известный тип, который применяется на сегодняшний день при создании самых различных устройств. Примером можно назвать автомобильную подвеску. Подобный вариант исполнения выполняется в цилиндрическом и коническом виде. Такой чертеж пружины весьма распространен, может отображаться в упрощенном и другом варианте.
  2. Торсионные варианты исполнения напоминают предыдущий, однако при этом могут работать одновременно на кручение и изгиб. Этот тип детали применяется при создании подвески тяжелых автомобилей, измерительных и многих других приборов. На документе этот вариант изображается несколько иначе, все зависит от конкретной разновидности.
  3. Спиральные применяются при создании самых различных механизмов, к примеру, наручных часов. Ключевая особенность заключается в том, что проволока определенного диаметра накручивается по спирали. Распространение изделие можно связать с возможностью накопления и сохранения потенциальной энергии.
  4. Тарельчатые лишь от части напоминают классический вариант исполнения, но применяются довольно часто. Они представлены несколькими дисками, которые расположены между собой. Главное преимущество этого предложения заключается в несущественной деформации конструкции при воздействии большого усилия. Чаще всего тарельчатые применяются при создании предохранительных клапанов и
  5. Могут применяться и волновые конструкции, которые характеризуются своими определенными ключевыми особенностями. Примером можно назвать то, что витки имеют сильное искривление, за счет чего существенно снижается габариты устройства.

Классификация также проводится по предназначению изделия. Выделяют следующие основные группы:

  1. Растяжения. В этом случае соседние кольца находятся без зазора относительно друг друга.
  2. Сжатия. При изготовлении оставляется определенный зазор, который позволяет сближать оба последних кольца относительно друг друга.
  3. Кручения и изгиба.

Многие варианты исполнения отображаются на документе с учетом установленных стандартов. При этом не стоит забывать о том, что различные детали характеризуются своими определенными эксплуатационными характеристиками.

Отображение технических параметров пружины на чертеже

Провести обозначение на чертеже можно при применении самых различных способов. Важным моментом назовем то, что применяемые стандарты указываются в ГОСТ 2.401-68. Применяемая схема и установленные стандарты определяют следующие моменты:

  1. Все типы изделий должны отображаться исключительно в освобожденном состоянии. Оно характеризуется тем, что на проволоку не оказывается давления со стороны внешней среды.
  2. Стоит учитывать, что для всех изделий проводится создание дополнительной записки, в которой указываются все основные технологические особенности.

Скачать ГОСТ 2.401-68

Выделяют довольно большое количество различных параметров, которые имеют важное значение. Примером можно назвать количество витков, коэффициент жесткости и многое другое.

Чертеж пружины сжатия

Довольно большое распространение получили именно варианты исполнения, рассчитанные на сжатие. Они применяются при создании самых различных механизмов, и при этом характеризуются своими определенными особенностями. Рассматривая чертеж пружины сжатия отметим следующие моменты:

  1. В случае, когда деталь имеет более 4 витков, проводится вычерчивание только 1-2 витка с обеих сторон.
  2. Из-за большой длины все кольца не изображаются. Однако, последние отображаются прерывистой линией и создается осевая.
  3. Если при изготовлении изделия применяется проволока, которая имеет толщину не более 2 мм, то она отображается линиями толщиной от 0,6-1,5 мм.

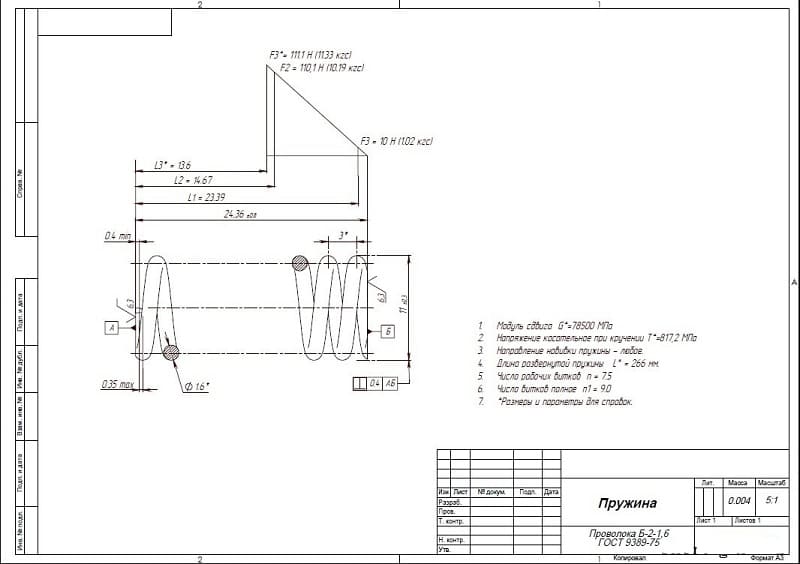

Чертеж пружины сжатия

Не стоит забывать о том, что на документе должны отображаться и все размеры. Наиболее важными можно назвать:

  1. Диаметр применяемой проволоки. Он может варьировать в достаточно большом диапазоне.
  2. Шаг расположения колец. Еще один определяющий параметр, который должен учитываться.
  3. Средний диаметр, а также внутренний и наружный. Они определяют основные габариты.
  4. Длина изделия в свободном состоянии. Свободным состоянием считается то, когда на деталь не оказывается нагрузка.

В целом можно сказать, что поставленная задача по отображению детали довольно сложна в исполнении.

Чертеж пружины растяжения

Деталь, которая предназначена для растяжения, характеризуется своими определенными особенностями. Она также встречается довольно часто, однако особые свойства также отражаются на схематическом отображении. Рассматриваемые пружины растяжения изображаются следующим образом:

  1. В свободном состоянии все витки находятся рядом, зазора нет. Этот момент во многом определяет сложности при отображении изделия.
  2. Шаг в рассматриваемом случае равен ширине проволоки.
  3. Все витки, кроме крайних, которые предназначены для зацепления, при эксплуатации находятся в работе.
  4. На документе изображаются в развернутом виде кольца зацепа. Они являются важной частью механизма растяжения, предназначены для фиксации.

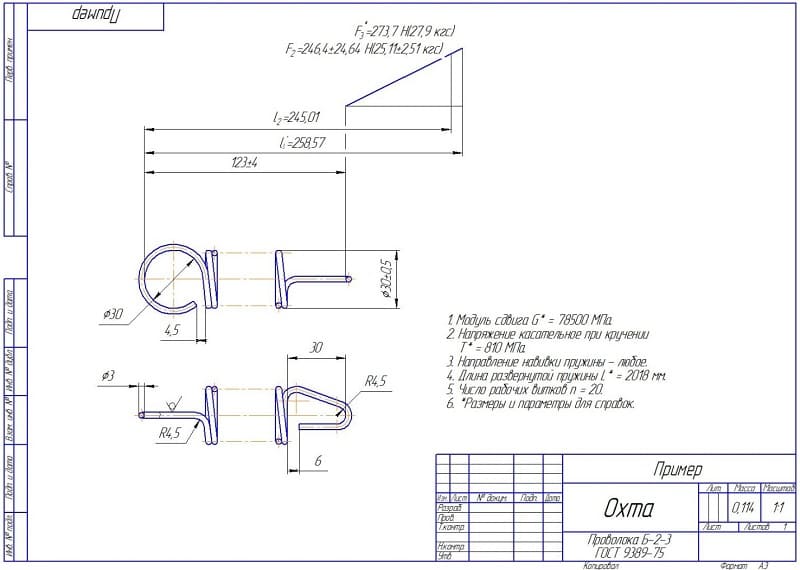

Чертеж пружины растяжения

Как и в предыдущем случае, в рассматриваемом проводится отображение основных размеров кроме шага. Примером можно назвать наружный и внутренний диаметр, а также длину в свободном состоянии.

Чертеж пружины кручения

Как ранее было отмечено, вариант исполнения, рассчитанные на кручение, отобразить их довольно сложно. Ключевыми моментами можно назвать следующее:

  1. Часто изображается два вида.
  2. Если деталь имеет большое количество витков, то определенная часть не отображается.
  3. Основными размерами можно назвать диаметр применяемой проволок при изготовлении, диаметр созданных колец и центрального изгиба.

Рассматриваемый вариант исполнения кручения весьма распространена. Она применяется при изготовлении различных механизмов.

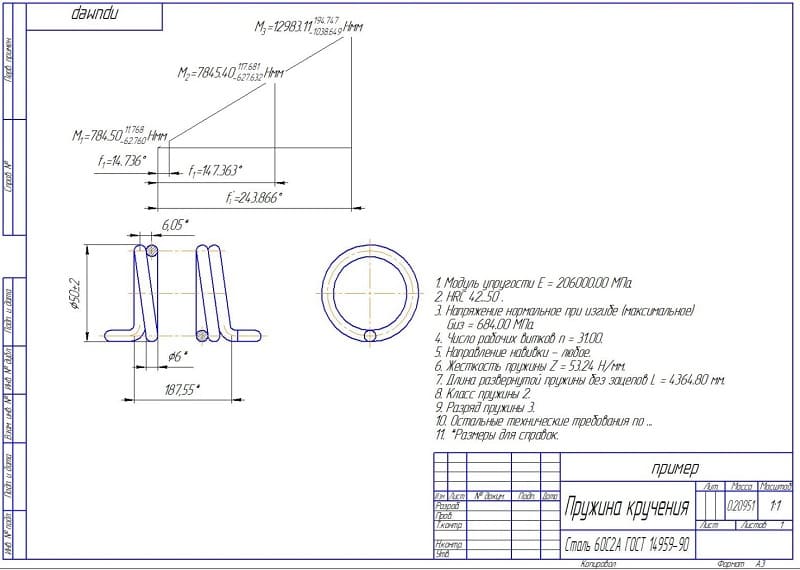

Чертеж пружины кручения

Чертеж изделия из проволоки

Все разновидности механизма изготавливаются при применении проволоки. Именно поэтому при отображении указывается следующая информация:

  1. Диаметр.
  2. Протяженность.
  3. Тип применяемого материала при изготовлении.

Некоторые детали нельзя отобразить в упрощенной форме. Именно поэтому при создании документа возникает довольно много трудностей.

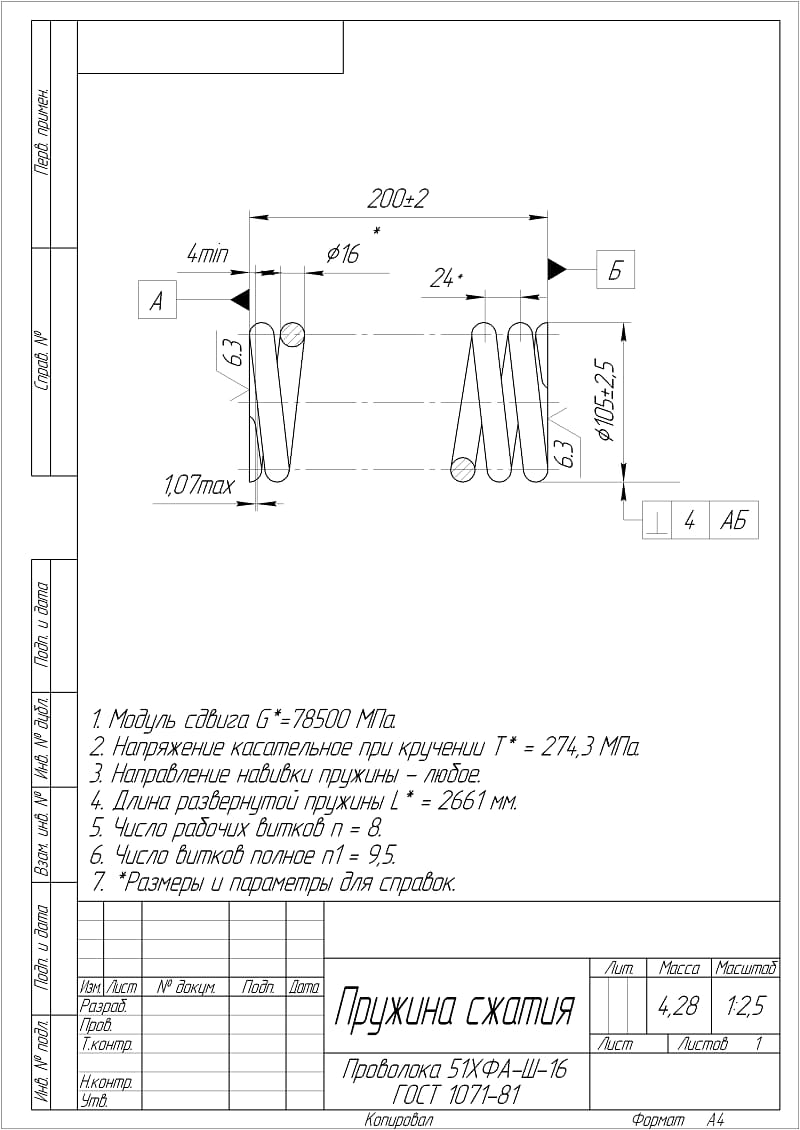

Чертеж пружины сжатия из проволоки

Как начертить пружину?

Единого и универсального алгоритма по отображению рассматриваемого изделия практически нет. Именно поэтому начертить пружину можно при применении самых различных способов. Кроме этого, есть единая конструкторская документации ЕСКД чертежа. Алгоритм действий следующий:

  1. Изображается ось. Установленные нормы определяют то, что ось отображается штрихпунктирной линией.
  2. Определяются основные параметры. Примером можно назвать шаг между отдельными витками, а также диаметр применяемой проволоки.
  3. Проводится отображение кругов с определенным шагом. Для этого проводится нанесение осей, расстояние которых определяется шагом, а также диаметром витков. Изначально проводится изображение кругов тонкой линией.
  4. Круги соединяются между собой линиями. За счет этого проводится формирование основной части. В месте скрещивания витков линии наносятся штрихами.
  5. Следующий шаг заключается в обрыве центральной части в случае большой длины детали в свободном состоянии.
  6. Далее проводится нанесение основных размеров. Как ранее было отмечено, это длина в свободном состоянии, средний, минимальный и максимальный диаметр витков, диаметр применяемой проволоки при изготовлении, шаг и некоторые другие параметры. Стоит учитывать, что если для отображения всех размеров недостаточно свободного места, то они заносятся в специальную таблицу.

Изображение пружин на чертежах предусматривает создание довольно большого количества вспомогательных линий, которые требуются для точного позиционирования основных элементов. Подобным образом также отображается подвеска кабеля некоторые другие механизмы.

В заключение отметим, что сегодня изобразить эскиз можно вручную или при применении специальных программ. Чаще всего в последнее время используют именно специальное программное обеспечение. Это связано с тем, что электронный вид изделия проще всего передать и исправить. Кроме этого, при использовании программы можно повысить точность готового результата и ускорить сам процесс.
