На момент механической обработки заготовок для повышения качества должна проводится их надежная фиксация. В противном случае поставленная задача существенно усложняется, при работе с ручными инструментами поверхность может смещаться. Довольно большое распространение получили струбцины, которые применяются для непосредственного зажима и фиксации заготовки. Встречается довольно больше количество различных вариантов исполнения струбцин, в набор мастера часто включается угловая. Для серьезного снижения затрат сборка механизма проводится с подручных материалов.

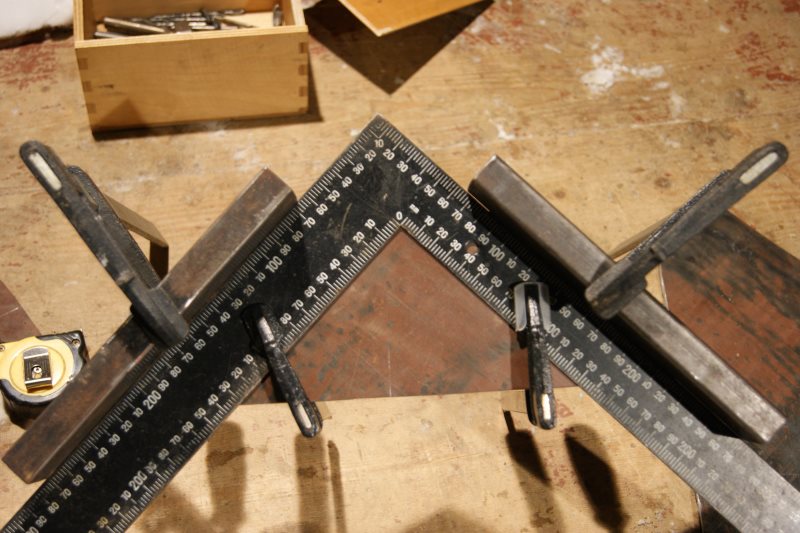

Угловая струбцина своими руками

Что такое угловая струбцина?

В большинстве случаев при изготовлении основной части конструкции применяется дюралюминий. Именно поэтому она характеризуется высокой прочностью. Удобство в эксплуатации обеспечивается за счет наличия специальных крепежных элементов. Среди особенностей угловой струбцины отметим следующие моменты:

  1. В большинстве случаев инструмент используется для деталей типа рамы, а также различных уголков и подобных конструкций.
  2. Часто встречается ситуация, когда при сборке мебели проводится фиксация отдельных элементов. Это требуется при применении клея и проведении других подобных работ.

Угловая струбцина приобретается слесарям и верстальщиками. При этом подобная оснастка пригодится также при работе в частной мастерской. Конструктивными элементами можно назвать следующее:

  1. Зажим в двумя элементами, выступающими в качестве упора.
  2. Блок, который характеризуется повышенной подвижностью.
  3. Рычажный механизм, за счет которого обеспечивается передача высокого усилия.
  4. Винт, который применяется для зажима подвижной части в требуемом положении.
  5. Бегунки для приспособления, предназначенный для более слабого зажима заготовки.

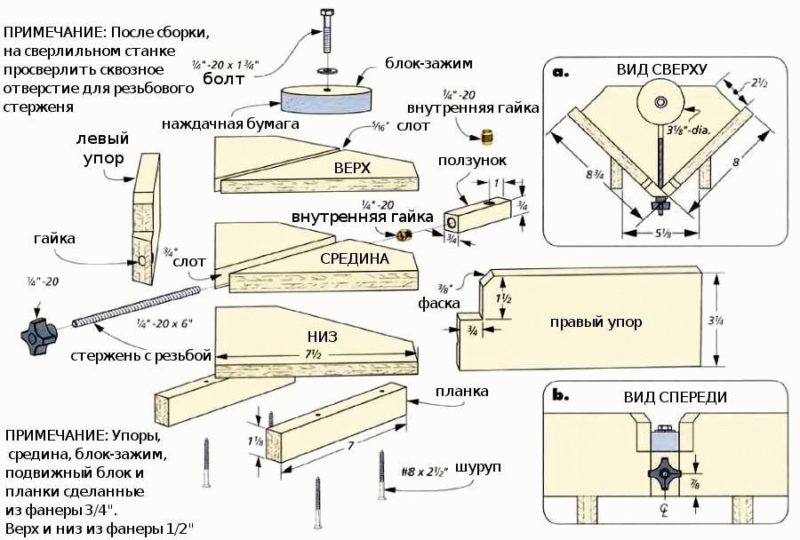

Схема сборки угловой струбцины

Зная основные элементы угловой струбцины можно изготовить ее самостоятельно. При этом могут применяться самые различные материалы, чаще всего металл, характеризующийся повышенной устойчивостью к воздействию повышенной влажности.

Типы струбцин

Выделяют несколько видов струбцин, которые могут обеспечивать надежную фиксацию заготовок. Все они условно делятся на три основные категории:

  1. Простые предназначены для фиксации изделия относительно рабочей части верстака.
  2. Угловые характеризуются конструкцией, которая позволяет фиксировать две детали относительно друг друга в требуемом положении.
  3. Объемные характеризуются более сложной конструкцией, позволяющей проводить фиксацию трех заготовок относительно друг друга в требуемом положении.

Первый тип характеризуется С-образной формой, который имеет специальный кронштейн с резьбовым зажимом. Заготовка может быть самой различной – пластик, дерево, металл и многие другие материалы. Второй тип встречается крайне часто, так как требуется для выполнения больших однотипных работ.

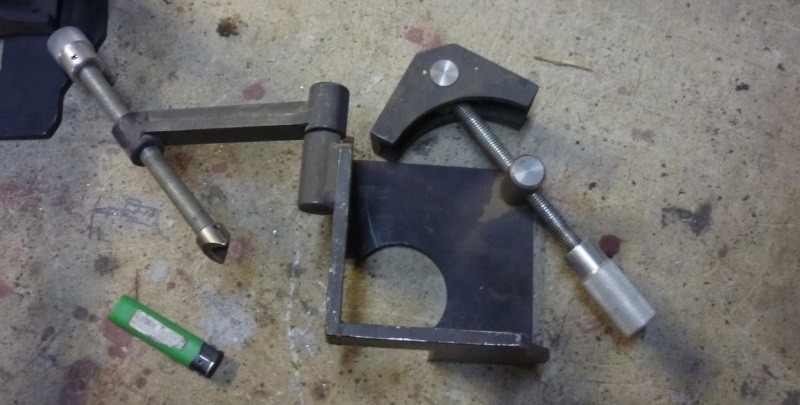

Объемная угловая струбцина

Заводские приспособления весьма дорогие, но характеризуются при этом более высокими эксплуатационными характеристиками. Угловой вариант исполнения изготавливается на основе простой конструкции. Основные характеристики, как и прочность, во многом зависит от типа применяемого материала.

Фанерные струбцины

При сборе мебели часто применяются листы ДСП, которые считаются весьма распространенным материалом. Они могут фиксироваться относительно друг друга под прямым углом. Для проведения подобной работы требуется инструмент, который может быть собран самостоятельно. Создается струбцина из фанеры при применении следующих материалов:

  1. Основа изготавливается при применении фанеры или ДСП, толщина около 8-12 мм.
  2. Упор создается при применении прямоугольного или квадратного бруса из различны пород дерева.
  3. Для работы также потребуется ножовка.
  4. Также требуется дрель с различными сверлами.

После нахождения всех требующихся материалов и инструментов можно приступить к непосредственной сборке механизма. Последовательность действий выглядит следующим образом:

  1. Из фанеры проводится создание двух треугольников с катетами, длина которых составляет 30-40 см. При этом важно выдержать угол 90 градусов между сторонами треугольника, так как в противном случае получаемое изделие будет характеризоваться низкой точностью.
  2. В каждом углу созданных заготовок просверливается отверстие. Их размер выбирается в соответствии с тем, какие будут применяться зажимы.

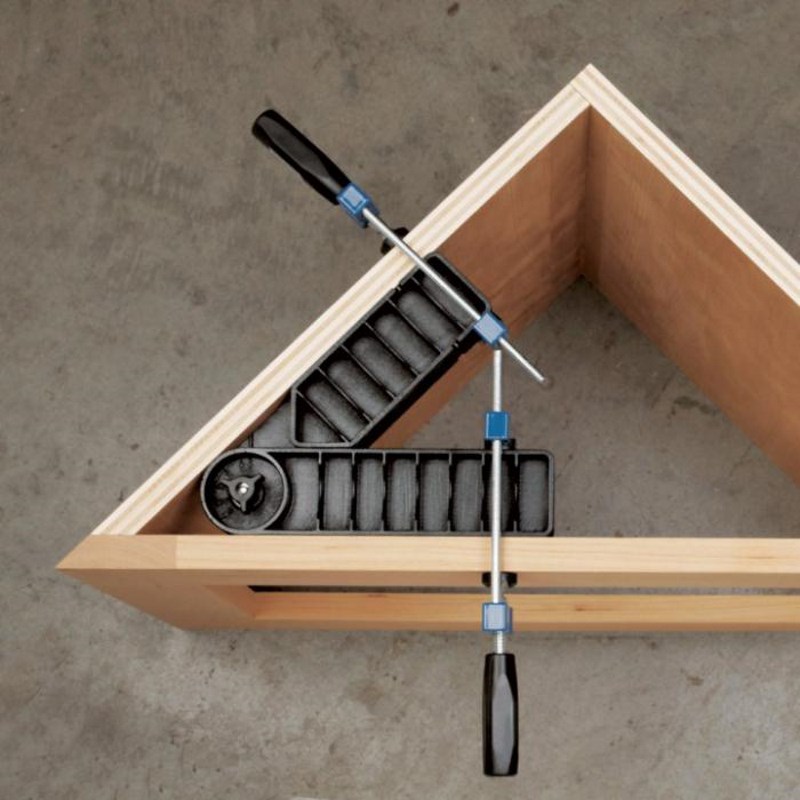

Самодельная струбцина из фанеры

Создав рассматриваемое изделие можно приступить к применению самодельной конструкции. За счет применения металлического фиксирующего элемента обеспечивается высокая надежность крепления, так как даже незначительное смещение заготовки может привести к серьезным дефектам.

Угловые зажимы для металлических заготовок

Применение зажимного приспособления возможно также при необходимости обеспечения надежной фиксации металлических элементов. Также для крепления металлических деталей используются угловые струбцины, изготавливаемые при применении металла. Это связано с тем, что металлические заготовки должны крепится более надежно, так как во время обработки возникает серьезная нагрузка.

Стоит учитывать, что металлическая угловая струбцина изготавливается по той же схеме, как и деревянная.

При этом в качестве основы применяется листовой металл, толщина которого составляет 8-10 мм. Для существенного повышения крепления проводится сваривание отдельных элементов.

Преимущества инструмента

У рассматриваемого инструмента есть довольно большое количество преимуществ. Основными можно назвать следующее:

  1. Длительный эксплуатационный срок. Как показывает практика, угловая струбцина может прослужить в течение нескольких лет, главное не прилагать критическое усилие. В противном случае есть вероятность деформации основных элементов.
  2. Устройство надежное. При правильном применении приспособления исключается вероятность смещения заготовок.
  3. На момент работы обеспечивается надежная фиксация заготовок относительно друг друга. За счет этого обеспечиваются наиболее благоприятные условия для обработки заготовки.
  4. Широкая область применения. В некоторых случаях проводится склеивание, в других обработка.
  5. Относительно невысокая стоимость. Даже промышленные механизмы обходятся недорого. При этом в продаже встречается просто огромное количество различных вариантов исполнения.
  6. Возможность сборки конструкции своими руками. За счет этого можно существенно сэкономить, так как при работе применяются подручные материалы. Самодельный механизм практически не уступает промышленному, также характеризуется широкой областью применения.

В целом можно сказать, что есть просто огромное количество различных преимуществ, которые определяют распространение угловых струбцин.

Назначение

Угловая струбцина получила весьма широкое распространение. При этом основное предназначение лишь одно – фиксация заготовок относительно друг друга. Среди особенностей отметим следующее:

  1. При механической обработке нужно проводить надежную фиксацию. В противном случае есть вероятность существенного снижения качества получаемой поверхности.
  2. Угловой вариант исполнения обеспечивает сильный прижим и надежную фиксацию двух элементов при их склеивании.

Конструкция струбцины может несколько отличаться, все зависит от конкретного случая. При фиксации хрупких материалов предусматривается применение упругой прокладки, которая исключает вероятность повреждения поверхностного слоя.

Правила использования

Есть несколько различных правил, касающихся применения устройства. Среди особенностей отметим следующее:

  1. Нужно уделять внимание тому, чтобы поверхность прилегала полностью к рабочей части инструмента.
  2. При зажиме следует уделять внимание прилагаемому усилию. Слишком высокий показатель становится причиной повреждения поверхностного слоя.
  3. Не стоит забывать о том, что сама угловая струбцина при механической обработке заготовки также должна быть надежно закреплена. В противном случае проводимая обработка существенно усложняется.

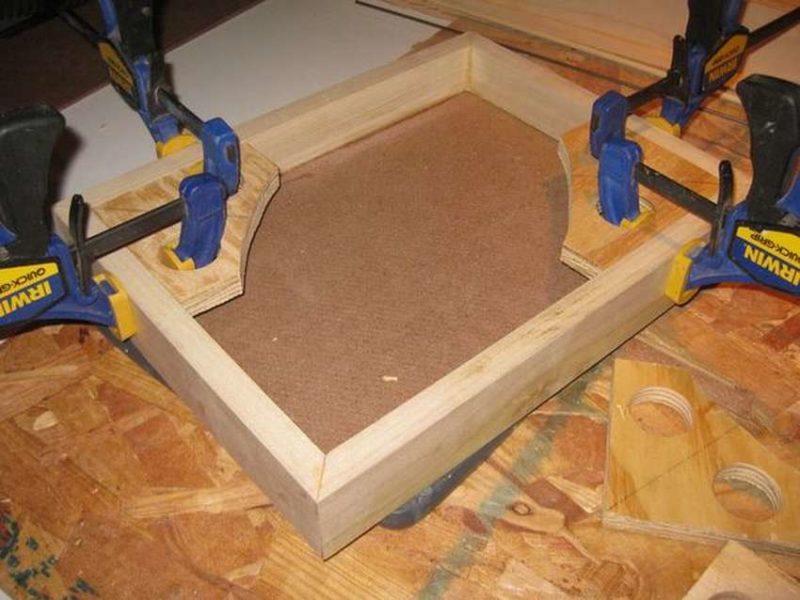

Угловая струбцина для сборки мебели

Простота механизма определяет то, что пользоваться им достаточно просто. При этом не нужно обладать какими-либо особыми навыками.

Как сделать столярную струбцину своими руками пошаговые инструкции с чертежами?

Если нужно снизить затраты угловая струбцина своими руками может быть создана из различных подручных материалов. В интернете можно встретить довольно большое количество различных чертежей, по которым проводится сборка приспособления. Стоит учитывать, что важно правильно подобрать подходящий материал. Угловая струбцина для сварки может изготавливаться исключительно при применении металла, так как раскаленный сплав может повредить дерево. Для изготовления угловой струбцины, которая будет применяться при сборке мебели, требуются следующие материалы:

  1. Пластина.
  2. Два бруска.
  3. Болты из коррозионностойкого металла.
  4. Саморезы.
  5. Некоторые инструменты, которые часто встречаются в домашнем наборе.

Для сборки мебели самодельная конструкция подходит только при применении мягких губок, которые исключают вероятность повреждения поверхностного слоя. Рекомендации по сборке выглядят следующим образом:

  1. На рабочем столе размещаются две длинные рейки, одна ребром, вторая более широкой частью.
  2. При помощи дрели проводится создание нескольких отверстий, которые требуются для соединения отдельных элементов.
  3. Одна из пластин крепится к нижней части бруска, после чего параллельно закрепляется вторая. Провести регулировку зазора можно при помощи самореза.
  4. На концах просверливается отверстие и прикрепляется к ним пластина. Между отдельными элементами должен строго выдерживаться угол 90 градусов.

В интернете можно встретить чертеж и спецификацию, которые применяются при самостоятельном изготовлении угловой струбцины. При рассмотрении того, как сделать угловую струбцину своими руками уделим внимание тому, что все отдельные элементы должны фиксироваться относительно друг друга с высокой точностью.

В заключение отметим, что без рассматриваемого приспособления практически не обойтись. При этом оно обходится недорого, может прослужить в течение длительного периода. Рекомендуется приобретать металл с повышенной защитой от воздействия влаги, так как коррозия может существенно снизить эксплуатационный срок.
