При строительстве домов, особенно крыш, необходимо отрезать детали для стыковки с разным наклоном. Специально изобретенный угольник Свенсона делает все операции по разметке стропил и ендов простыми. Он позволяет без сложных расчетов, сразу проводить линии под нужным углом в любом количестве, не тратя каждый раз время на замеры и настройки.

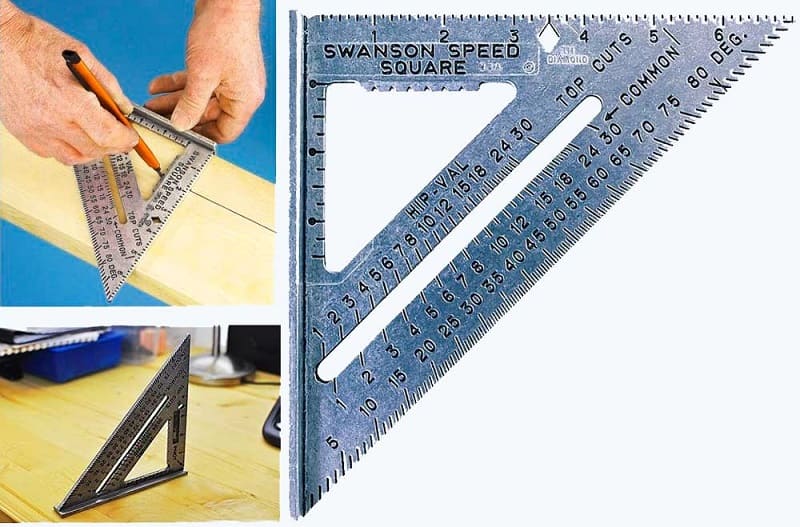

Угольник Свенсона

С помощью треугольника плотника так же легко размечается и второй торец стропила под нужным углом. Следует только использовать вторую или третью шкалу, в зависимости от плоскости опоры. В комплект приспособления входят угольник Свенсона, инструкция на русском языке, если заказывать через магазины СНГ. Непосредственно с Америки присылают руководство на английском с подробным схематическим разъяснением и таблицами.

Особенности инструмента

По описанию угольника Свенсона легко определить, что он создавался для разметки деревянных элементов каркасной крыши. Сложная конструкция требует точного соблюдения всех углов, чтобы балки прилегали плотно плоскостями реза по коньку и к мауэрлату.

Плотницкий угольник легкий и прочный, изготавливается из сплава алюминия. Толщина пластины около 5 мм.

Столярные приспособления Свенсона для разметки имеют форму равнобедренного треугольника с вершиной 90°. Один катет с подошвой для упора, выступающей по 10 мм в каждую сторону. Приложив угольник к боковой поверхности, по второму катету и гипотенузе можно разметить или сразу отрезать углы 45° и 90°, которые чаще других встречаются при столярных работах.

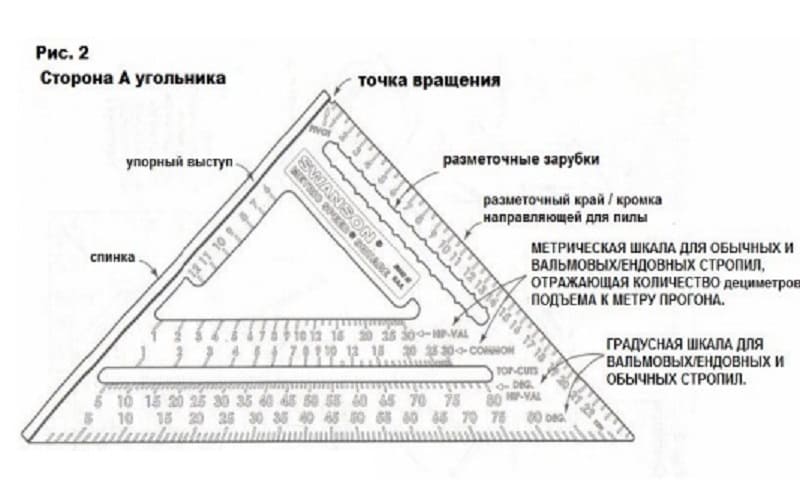

Метрический угольник имеет несколько различных по форме вырезов:

  • основное по длине все гипотенузы с шириной около 10 мм;
  • вдоль катета без основания с насечками;
  • треугольник со сторонами, параллельными образующим само приспособление.

Вдоль гипотенузы по краю самого угольника Свенсона и вдоль края каждого выреза проходит таблица разметки углов наклона. По ним размечаются и отрезаются стропила основные о дополнительные, ендовы, распорки.

Все деления и цифры выполнены методом штамповки с углублением 1 мм. Они нанесены на обе стороны, не стираются и дополнительно могут быть залиты белой краской. Сам угольник имеет стандартный для дюралюминия серый матовый цвет или окрашен полностью в черный.

Особенности инструмента

В инструкции, прилагаемой к устройству, имеется таблица разметки балок и стропил по длине, в зависимости от угла наклона и размеров дома.

Расширяют функции и упрощают работу бобышки для угольника Свенсона. Они закручиваются в вырез и позволяют зафиксировать нужный для разметки угол, переносить его с одной детали на другую без подгонки.

Применение угольника Свенсона

Компания Swanson производит строительный угольник в различных единицах измерения:

  • дюймовый;
  • метрический.

Первый рассчитан на использование в США. Для работы с инструментом в странах СНГ и Европы следует выбирать метрический угольник.

Основное назначение инструмента Свенсона — это разметка деревянных элементов каркасной крыши и деталей. Четыре шкалы связаны между собой. Отложенный на первой угол наклона стропила относительно вертикали позволяет разметить угол под срез на коньке прилегающей к мауэрлату плоскости. Угол откладывается относительно перпендикуляра к боковой поверхности. При прямоугольной конструкции это просто линия, проведенная по катету.

По второй шкале размечаются ендовы и дополнительные стропила. Угол наклона их торцов полностью зависит от положения основных балок. Без угольника расчет простым не назовешь. В формулу входят тангенсы, котангенсы и корень квадратный.

Разметку по 2 шкале можно делать только для симметрично расположенных скатов крыш. Если угол наклона у них разный, то разметка угольником Свенсона не получится.

Шкала 3 связана с 4, и обе они основаны на величине наклона – соотношении длин катетов прямоугольного треугольника.

Базовый катет всегда в метрических угольниках Свенсона равно 10. По шкале определяется размер второго катета. Угол наклона основного стропила можно проверить по показанию на первой шкале.

Метрический строительный угольник Swanson учитывает и возможность разметки дополнительных стропил и ендов по наклону. Для этого создана 4 шкала. Угол наклона самого бокового стропила можно проверить по 3 шкале, а угол ската крыши по 1.

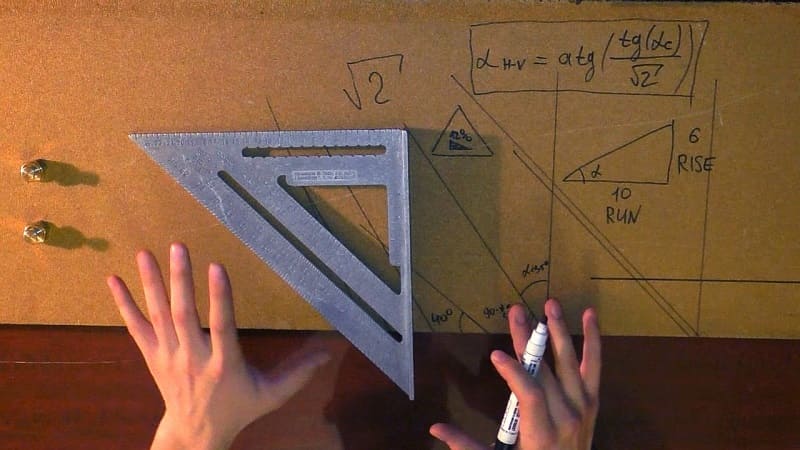

Зависимость 3 и 4 шкалы выражается через корень квадратный.

Угольник выполняет несколько функций и заменяет собой более простые инструменты:

  • угломер;
  • угольник Magnusson;
  • рейсмус;
  • транспортир;
  • уровень;
  • струбцину;
  • упор под инструмент.

Площадка под упор, выступает с 2 сторон, для симметричной разметки.

Прикладывая Swenson угольник катетами, можно проверить точность исполнения прямого угла и разметить его. Нанесенная сантиметровая шкала позволяет использовать его как угольник Магнуссон для внутренних углов.

Проводить параллельные линии без рейсмуса, на совершенно одинаковом расстоянии от края, позволяет продольный вырез вдоль катета.

Использование приспособления Свенсона в качестве транспортира позволяет шкала, нанесенная вдоль гипотенузы.

Можно определить любой угол в пределах 90° и вычесть развернутый, перевернув угольник.

Наибольшие размеры позволяет замерять катет без подошвы. Он имеет деления как у обычной рулетки.

Как пользоваться инструментом

В комплекте к угольнику Свенсона идет инструкция. В ее первой части подробно, со схемами и рисунками, на примере двускатной крыши показано, как пользоваться столярным инструментом. При заказе приспособления следует обращать внимание, инструкция на русском языке или английском. Вторая половина полностью заполнена таблицами.

Использование столярного инструмента

Проще всего чертить параллельные боковой поверхности линии. Это функция рейсмуса.

  1. Упереть базовую поверхность в доску.
  2. Выбрать нужный размер на вырезе вдоль второго катета.
  3. Вставить в него карандаш.
  4. Перемещать устройство вдоль торца, упирая его в доску.

В результате получится параллельная линия, по которой можно отрезать доску нужной ширины или сделать пазы.

Прикладывая угольник основанием к боковой поверхности, сразу можно прочертить угол 90° и 45° по катету и гипотенузе.

Размечая стропила, угольник Свенсона поворачивают относительно крайней точки, до нужного значения, выбрав угол наклона самого стропила по 1 шкале. По катету следует отметить линию или сразу отрезать.

Для создания прочной конструкции крыши следует знать, как пользоваться строительным инструментом Свенсона. Чтобы ендова точно села на свое место, угол наклона ската крыши откладывается по 2 шкале. Положение самой ендовы или углового стропила проверяется по значению на 1 шкале. Цифра должна совпадать с наклоном крыши.

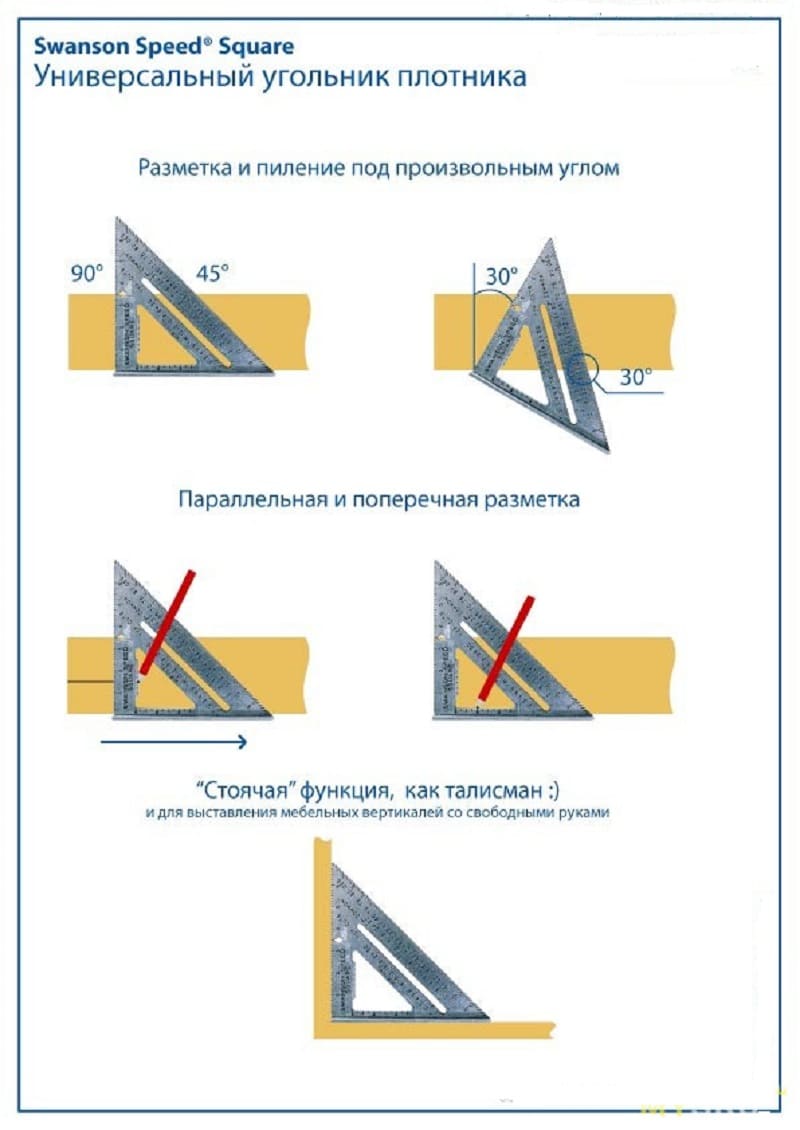

Правила использования

Аналогично проводится разметка по 3 и 4 шкале, если наклон задан в процентах.

Работа с угольником Свенсона при разметке большого количества деталей упрощается применением простых приспособлений. Самыми востребованными являются бобышки.

Это болт с шайбами и гайкой. После установки угольника Свенсона в нужном положении, бобышка устанавливается на шкале с упором в доску. Получается вторая точка опоры. Теперь наклон катета остается постоянным при переносе инструмента на другие доски и балки. При перемещении вдоль торца можно начертить любое количество параллельных линий под заданным углом. Этот способ позволяет сразу, без разметки раскраивать стропила, опираясь пилой на торец приспособления.

Если на болт снизу надеть шайбы, чтобы общая толщина их с головкой была 10 мм, получается третья точка опоры для столярного приспособления. Теперь с помощью изобретения Свенсона можно производить разметку деталей на больших листах. Инструмент располагается параллельно листу и может перемещаться в любом направлении.

Точность такого способа нанесения линий и углов меньше. Образуется погрешность, поскольку существует зазор 10 мм, и карандаш может наклониться.

Зачем нужны таблицы

Расчет крыши основан на половине ширины здания и угле наклона ската. Обычно конструкцию рассчитывают на основании теоремы Пифагора, как прямоугольный треугольник. Поскольку известен только один катет и угол, приходится применять сложные формулы с тангенсами и котангенсами.

В таблицах, размещенных во второй половине инструкции к приспособлению Свенсона, указаны длины стропил и ендов, в зависимости от заданных параметров.

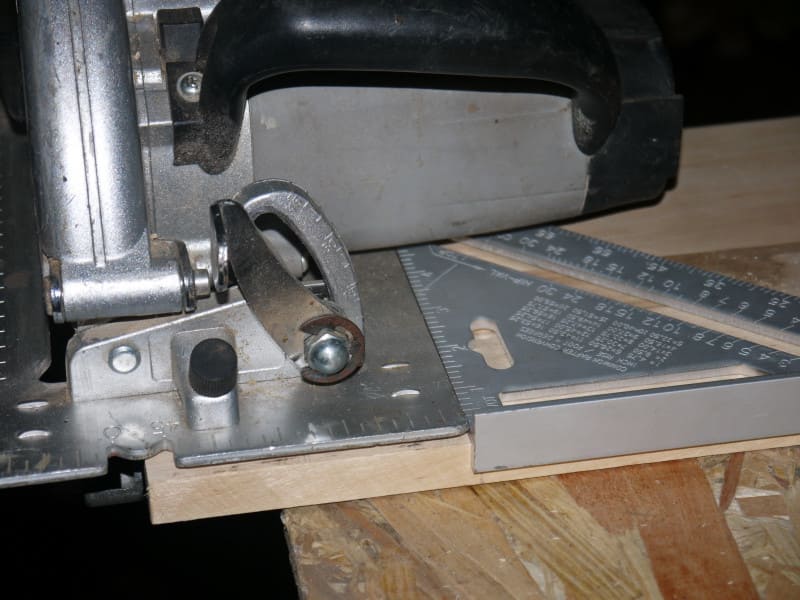

Фиксированный угольник Свенсона

Устройство Свенсона стоит приобрести, даже если предстоит строительство только одного дома. Его недостаток в том, что по нему размечаются равносторонние крыши. Использовать таблицу можно, если значения точно совпадут с имеющимися. В противном случае все равно придется считать или использовать специальные программы.
