Многообразие разработанных резцов позволяет решать широкий круг технических задач. Одним из видов таких инструментов является резец проходной отогнутый. С его производят целый ряд обрабатывающих операций:

  • черновая, получистовая и чистовая наружных и внутренних поверхностей;
  • торцевание конических и цилиндрических заготовок;
  • снятие фасок под заданным углом;
  • отрезание лишней части заготовки;
  • нарезание внешней и внутренней резьбы.

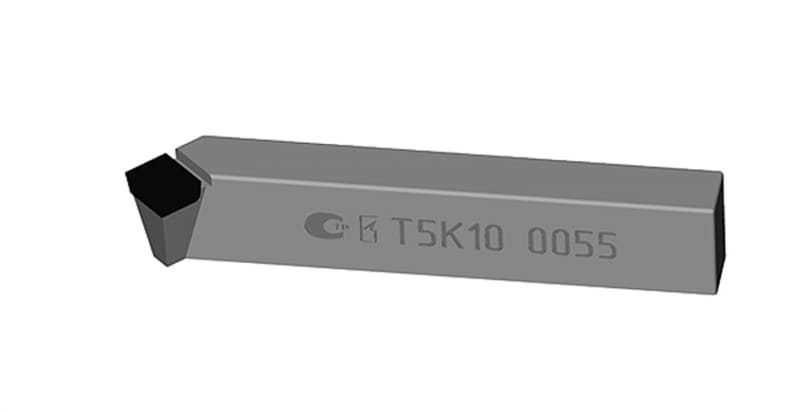

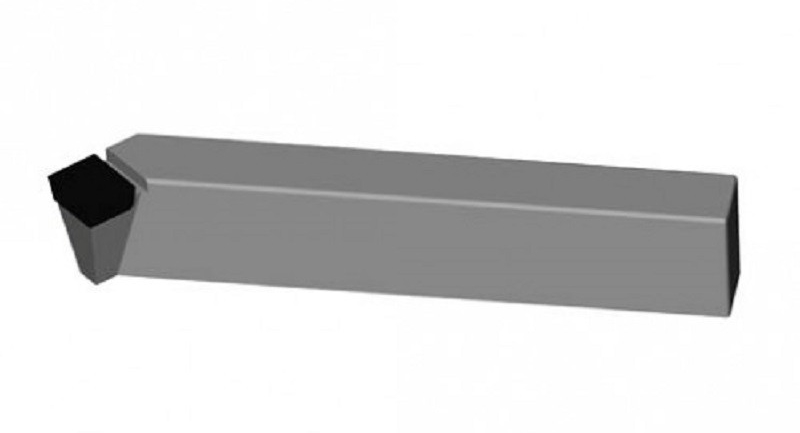

Резец проходной отогнутый

Они пригодны для проведения токарных операций при обоих видах подачи: продольной и поперечной.

Геометрия проходного отогнутого резца

Потребительские свойства определяются следующими геометрическими параметрами:

  • размер и направление передней поверхности (обеспечивает непрерывное отведение образованной стружки в процессе работы);
  • параметры задней главной поверхности;
  • задняя вспомогательная поверхность.

Режущая кромка образована линией пересечения двух поверхностей. С одной стороны к ней подходит передняя поверхность с противоположной стороны главная задняя поверхность. В конструкции отогнутого резца выделяют ещё одну режущую кромку. Она образована стыком передней поверхности и вспомогательной. Поэтому её называют вспомогательная режущая кромка. Точка, в которой сходятся обе кромки, называется вершиной резца. Эта часть резца принимает на себя самые большие нагрузки в процессе обработки заготовки. Для предотвращения преждевременной поломки ей придают округлую форму. Поэтому для конкретного типа задан индивидуальный радиус скругления. Дополнительным способом увеличения прочности вершины и придания ей большей надёжности формируют переходную режущую кромку. Ей придают прямоугольную форму.

Для токарных отогнутых резцов большое значение имеют их геометрические параметры. Наиболее важными из них являются углы, под которыми расположены поверхности инструмента.

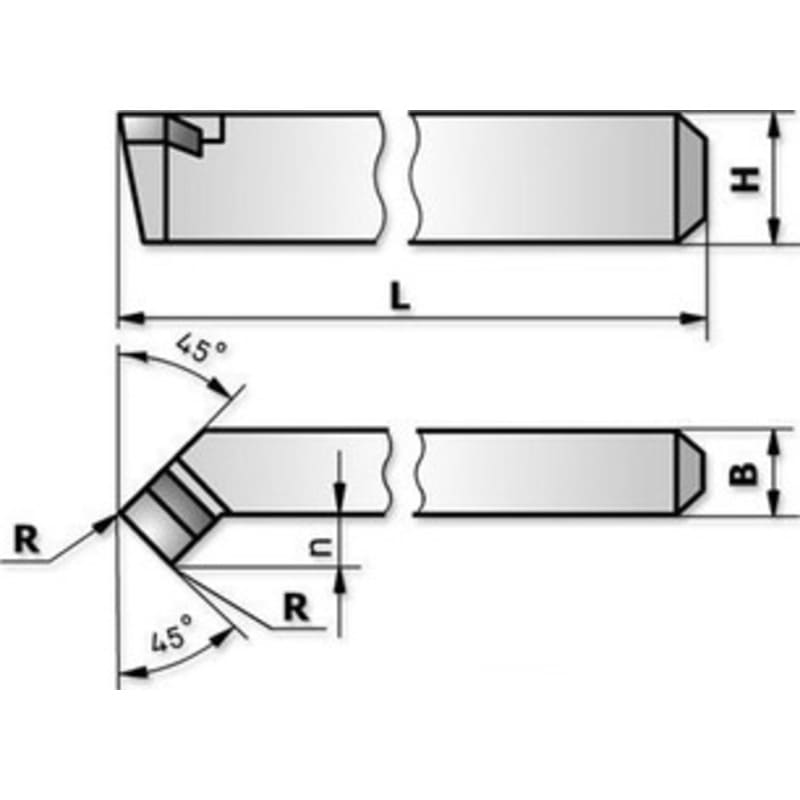

Для более полного понимания имеющихся параметров каждый отогнутый токарный резец имеет чертёж. На нём отображаются основные параметры:

  • общий вид изделия;
  • значения углов;
  • маркировка;
  • назначение;
  • допустимые условия обработки (тип станка, скорость обработки, характеристики обрабатываемого материала).

На чертеже изображены следующие углы:

  • при вершине отогнутого резца (он образован проекциями на главную плоскость основной и режущей кромкой);
  • наклона линии главной режущей кромки;
  • дополнительные углы, задающие геометрию всех поверхностей.

Значения углов и параметры кромок определяют основные свойства режущего инструмента. Для каждой модели (в зависимости от решаемых задач) создаётся своя геометрическая форма. Например, для обработки деталей, в которых предусмотрена ступенчатая конструкция режущую кромку затачивают под прямым углом.

Выбор проходного отогнутого резца

Выбор необходимого инструмента зависит от следующих требований, которые предъявляются при изготовлении конкретной детали. К этим требованиям относятся:

  • тип обработки (чистовая, получерновая, черновая, обработка с высокой точностью);
  • направления подачи инструмента (правые или левые);
  • характер резания или снятия слоя (проходные, упорные, подрезные, нарезания резьбы);
  • длина державки;
  • тип наконечника (цельный, наваренный, съёмный);
  • форма режущего элемента (треугольный, прямоугольный, специальной конструкции).

В зависимости от сложности решаемой задачи выбирают отогнутый резец, способный качественно провести обработку на конкретном типе станка. Наиболее универсальным считается резец проходной отогнутый со сменными пластинами. Точное назначение конкретного инструмента определено принятым стандартом и указано на маркировке. Резец проходной отогнутый т15к6 применяется для поверхностной обработки деталей, изготовленных из различных марок сталей, в том числе и легированных. Сплав ВК8 используется для проведения черновых работ, сверления, обработки внутренних поверхностей, фрезерования. Многообразие типов конструкций требует их оценки по критерию эффективность – стоимость. Именно он сказывается на конечной цене производимой детали.

Маркировка

Под маркировкой понимают аббревиатуру, которая наносится на поверхности отогнутого резца и определяет его основные физические и механические свойства.

Каждый проходной отогнутый резец по ГОСТ 18877 73 имеет гарантированные характеристики для решения конкретных задач обработки.

Маркировка состоит из набора букв русского алфавита и одно или двузначных чисел.

В качестве примера рассмотрим маркировку Л-Т15К6. Первая буква указывает на то, что этот инструмент является левым резцом. Следующая литера указывает на тип твёрдосплавного материала, применяемого в головке резца. Цифра 15 свидетельствует о наличии в сплаве 15 процентов карбида титана, а К6 указывает на шести процентное содержание кобальта. Кроме этого в маркировку резца входит указание его основных геометрических размеров. Рассматриваемый образец может иметь надпись в соответствие со стандартом -16×25×140. Это свидетельствует о том, что представленный инструмент имеет угол в плане равный 45 градусам, поперечное сечение соответствует размерам 16 мм на 25 мм и длиной 140 мм. Он снабжен пластиной из сплава Т15К6.

Наиболее популярными сплавами, из которых изготавливают рабочую часть резца, являются:

  • металлокерамика;
  • минералокерамика;
  • быстрорежущая сталь;
  • углеродистая и легированная инструментальные стали;
  • поликристаллический алмаз и кубический нитрид бора.

Маркировка резцов

В первую категорию входят сплавы: вольфрамо-кобальтовые (марки ВК6, ВК8) и так далее, вольфрамо-титановые (Т15к6 и её аналоги), титано-танталово-вольфрамовые (Т17К12 и другие из этой серии). Все используемые материалы соответствуют установленным государственным стандартам. Определит назначение конкретного режущего инструмента можно на основании данных приведенных в марочнике металлов и сплавов.
