Любые виды кузовных работ являются дорогостоящими и требуют специальных навыков и инструментов. Однако на покупке некоторых возможно сэкономить, соорудив их самостоятельно. Например, обратный молоток своими руками можно сделать за час. Это позволит самостоятельно проделывать и контролировать процесс выравнивания вмятины на кузове в труднодоступных местах.

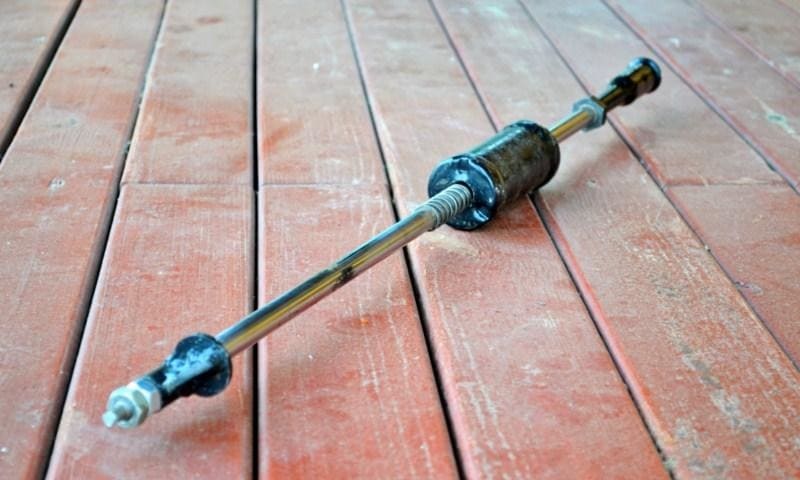

Обратный молоток своими руками

Устройство обратного молотка

Существует несколько вариантов строения обратного молотка:

  • вакуумный;
  • с пневматическим механизмом вытягивания;
  • устройства с несколькими утяжелителями;
  • модели с клейкой основой или сменными насадками.

Первый из представленных видов имеет уникальное преимущество перед подобными устройствами. Вакуумная присоска позволяет производить ремонтные работы без повреждения лакокрасочного покрытия. В зависимости от мощности вакуумного обратного молотка, возможно вытягивать небольшие и средние по площади повреждения на различных частях кузова. Однако при работе необходимо соблюдать особую технологию: вытягивание должно производиться от края повреждения r его центру. В ином случае возникает опасное для металла напряжение, которое может привести к излому или непрогнозируемой деформации.

Пневматические обратные молотки удобны тем, что требуют уменьшенного усилия при выполнении работ. Также сферой, где этот инструмент незаменим, является и работа под капотом, в том числе извлечение прикипевших деталей.

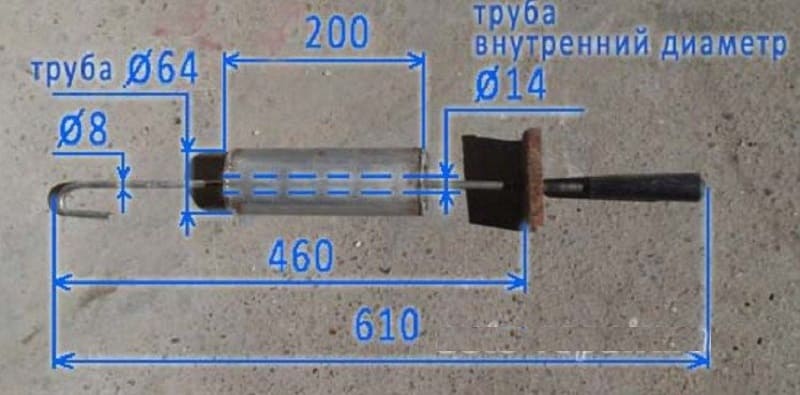

Самодельный обратный молоток можно соорудить из самых простых составляющих:

  • металлический стержень подходящей толщины и длиной около полуметра;
  • стальные шайбы соответствующего диаметра для установки упоров;
  • гири для увеличения силы воздействия;
  • резиновая рукоятка (возможно заменить на любой другой удобный материал);
  • крюк или металлическая пластина с держателем — в зависимости от конструкции предполагаемого молотка.

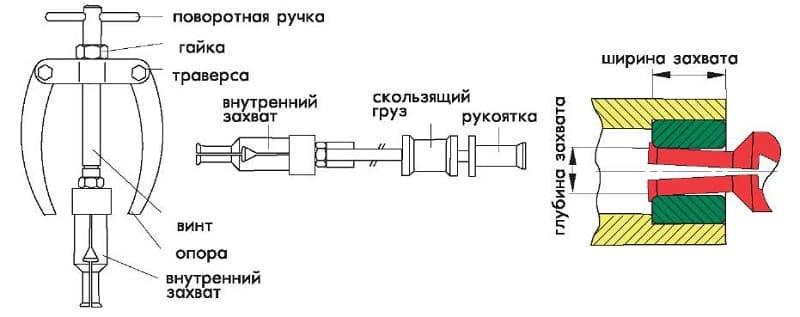

Устройство обратного молотка

От состояния всех составляющих зависит, понадобится ли шлифовка и очистка металлических деталей. Для этого можно использовать наждачную бумагу или диск для шлифовки металла, а также могут пригодиться специальные составы. От проектных особенностей будет зависеть, понадобится ли сварочный аппарат или потребуется только устройство для нарезания резьбы. Однако чаще всего без сварки не обойтись, так как закрепление стопорных шайб на стержне обратного молотка лучше производить с помощью надежного шва.

Проектирование устройства

Найти чертежи обратного молотка для кузовного ремонта можно на многочисленных сайтах. Но перед проектированием важно определиться с целями, для которых инструмент будет использоваться. Обратный молоток для рихтовки возможно сделать за полчаса своими руками, однако схему нужно выбрать заранее. Легче всего собрать модель с клейкой основой или со сменными крюками на резьбе.

Первым этапом нужно определиться с размерами молотка. Обычно длины в 50 см достаточно для обеспечения длительной работы и удобства, однако уменьшение этого числа возможно в зависимости от индивидуальных потребностей или наличия нужных материалов.

Вторым этапом делается четкий чертеж, на котором тщательно прорисовывается каждая деталь. Благодаря этому становится понятно количество составляющих частей и степень их готовности к сборке. Чаще всего именно в этот момент можно заранее продумать и изготовить крючки для вытягивания различного размера. Так как обратный молоток можно сделать с одним или несколькими грузами, то такое разнообразие насадок позволит работать со вмятинами различной тяжести. Например, при специфических повреждениях возможна приварка нескольких петель на одной прямой с последующим продеванием в них штыря для вытягивания одной плоскостью.

Этот метод подойдет не для любой вмятины, однако он позволяет сократить возникающие деформационные силы в металле, что позволяет сделать работу быстрее и с минимальными повреждениями.

Алгоритм изготовления

Когда модель будущего изделия выбрана, нужно рассмотреть последовательность того, как сделать обратный молоток своими руками. Для начала нужно подготовить все составляющие будущего механизма. Первым этапом проводится очистка и шлифовка. Это необходимо сделать для лучшего скольжения груза по основанию молотка. После этого готовятся составные части. В инструменте с крюком изготавливается насадка нужного размера и диаметра. В случае выбора проекта обратного молотка с клеящейся основой, ее собирают из подручных средств.

Интересное дополнение: если под рукой не нашлось подходящей гири, груз обратного молотка можно соорудить своими руками. Для этого нужно распилить лом на детали одинаковой длины и закрепить их изолентой вокруг стержня, а с помощью сварки соединить полученный результат. Важно помнить, что перемещение по всей длине должно происходить свободно, поэтому делать сварные швы внутри нет необходимости.

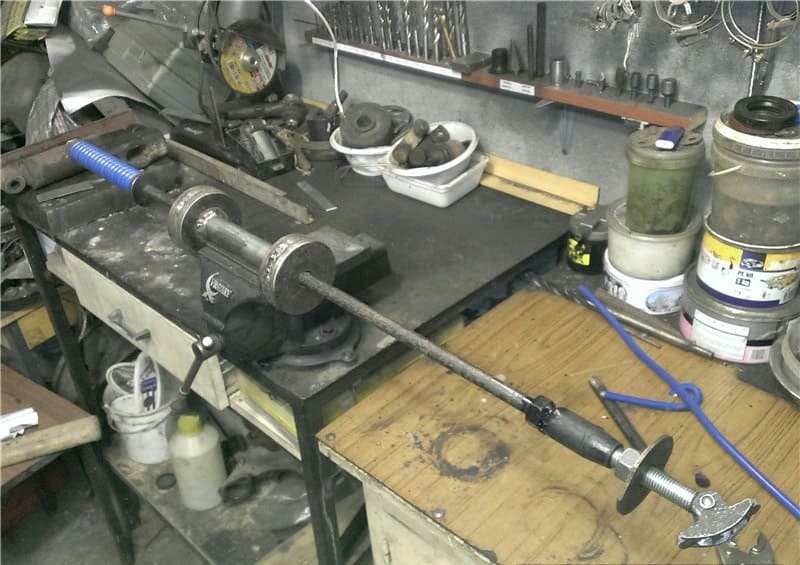

Самодельный обратный молоток

Нужно выбрать железный стержень, который будет толще, чем основание обратного молотка, на 3-4 см и отпилить деталь длиной 5-7 см. Внутри просверливается отверстие под толщину стержня. Резьба нарезается внутри под прямым углом, чтобы приваренная далее пластина находилась строго перпендикулярно рабочей рукоятке. Эта площадка должна быть хорошо отшлифована и очищена, а на внешней стороне искусственно создается ребристая текстура для того, чтобы липкая основа лучше взаимодействовала с ней.

Самодельную липучку из герметика для обратного молотка можно изготовить из различных материалов. Клеящий состав должен отвечать нескольким характеристикам:

  • он не должен оставлять следов на лакокрасочном покрытии автомобиля;
  • его степень взаимодействия с поверхностью должна обеспечивать надежное сцепление;
  • состав должен быть достаточно эластичным.

Для этой цели можно выбирать любой бытовой состав. Например, соскоблить его с деталей, из которых делают пластиковые окна или воспользоваться смолой, которую можно приобрести в хозяйственном магазине.

Скользящий молоток с дополнительными насадками своими руками сделать тоже несложно. Чтобы его изготовить нужно лишь нанести резьбу на основание. При этом будущие насадки обратного молотка будет нужно делать с диаметром больше, чем стержень, на несколько сантиметров — это обеспечит надежность во время работы. В случае, если насадки уже есть и все они рассчитаны на разные стержни, возможно изготовить адаптер для обратного молотка своими руками или приобрести готовый в любом автомобильном магазине.

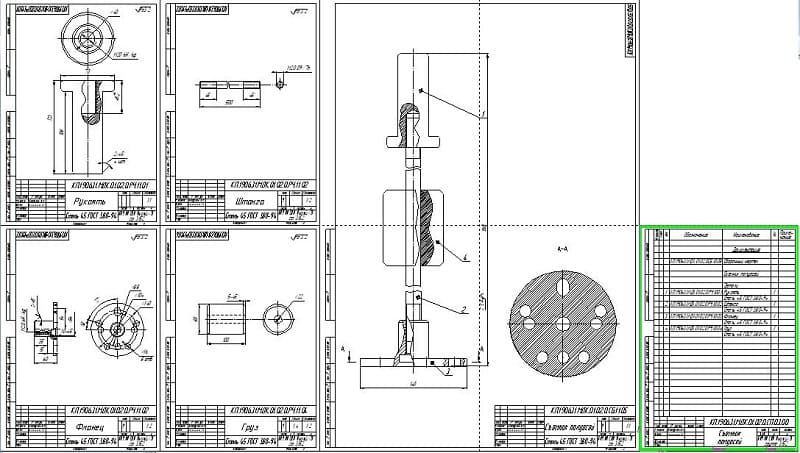

Чертеж самодельного обратного молотка

Использование обратного молотка в работе по вытягиванию вмятин доказало эффективность при работе с арками и порогами, где доступное внутреннее пространство невелико. Также его применение возможно при небольших повреждениях на дверях и корпусе в случае, если не задето ребро жесткости. Самостоятельное изготовление обратного молотка позволит сэкономить значительную сумму.
