Для механической обработки заготовок из различных материалов часто применяются напильники. Их рабочая поверхность представлена сочетанием режущих кромок, за счет которых обеспечивается снятие металла. Согласно справочной информации, небольшие напильники, применяющиеся для тонкой работы получили название надфиль. Общая длина изделия составляет 80 -160 мм, рабочая зона при этом варьирует в большом диапазоне. При производстве металлических надфилей применяются стандарты ГОСТ, которые исключают вероятность исполнения изделия с неподходящими эксплуатационными характеристиками. Рассмотрим подробнее что такое надфиль и для чего они применяются.

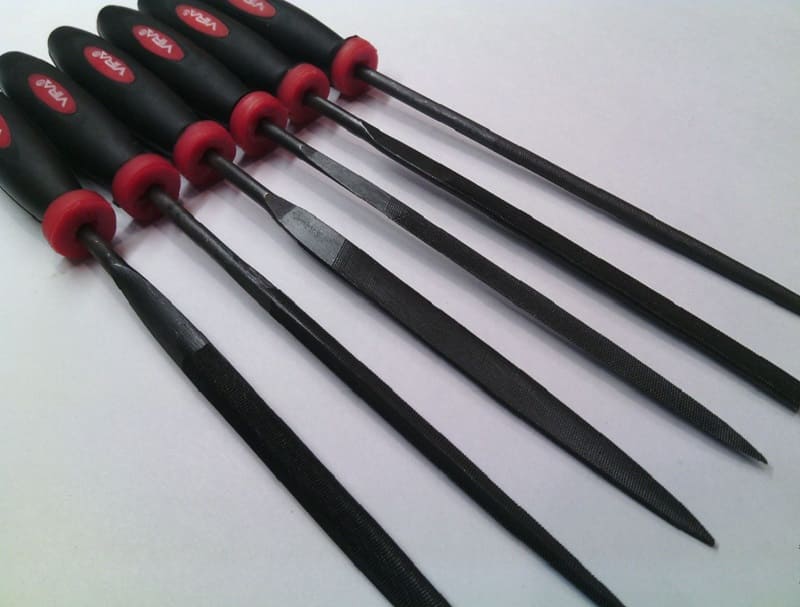

Надфиль

Определение и назначение

При рассмотрении вопроса что такое надфиль следует уделить внимание тому, что форма рабочей части может существенно отличаться. Опытный мастер, как правило, имеет целый набор инструментов в своем ассортименте. Эффективность обработки связано с двойной насечкой, одна из которых основная, а вторая вспомогательная.

Не стоит забывать о том, что надфиль это инструмент с рукояткой, на которой расположен номер насечки. В последнее время на поверхности наносится либо одна, либо две перекрестные насечки. Основная наносится под острым углом, она отвечает за снятие металла, вспомогательная под 45° и отвечает за отвод стружки с зоны резания. В соответствии с ГОСТ при производстве используется углеродистая инструментальная сталь (У8, У8А, У10 и др.). Этот материал обладает повышенной твердостью, за счет чего повышается эффективность снесения материала с поверхности.

Важное значение имеет качество рабочей поверхности. Даже незначительные дефекты могут стать причиной снижения эффективности проводимой работы.

Конструктивными особенностями изделия можно назвать наличие рабочей части и рукоятки, которая довольно большая. Форма рабочей поверхности надфиля может существенно отличаться, все зависит от поставленной задачи при работе. Алмазные надфили — их применение весьма обширное, за счет нанесения алмазного напыления существенно расширяется область применения инструмента, а также повышенную устойчивостью к износу.

Виды профилей надфилей

Существуют самые различные виды надфилей, их область применения во многом зависит от поставленной задачи при работе. В последнее время большое распространение получили надфили с алмазным напылением. Они характеризуются повышенной устойчивостью к механическому воздействию. Бывают следующие варианты исполнения инструмента:

  1. Прямой одноконцевой. Подобный вариант исполнения характеризуется длинным цилиндрическим хвостовиком с насечками по краям.
  2. Двухконцевой характеризуется тем, что имеют два конца с насечкам. За счет этого изделие может применяться для обработки самых сложных поверхностей.
  3. Поперечные могут быть выполнены в самом различном виде. Примером можно назвать надфиль пазовый. Пазы имеют самую различную форму, именно поэтому с их выпиливанием может возникнуть довольно много проблем.
  4. Как ранее было отмечено, весьма распространены алмазные варианты исполнения. При этом зернистость алмазных инструментом может существенно отличаться, выбор проводится в зависимости от того, какова требуется производительность и какового твердость поверхностного слоя.

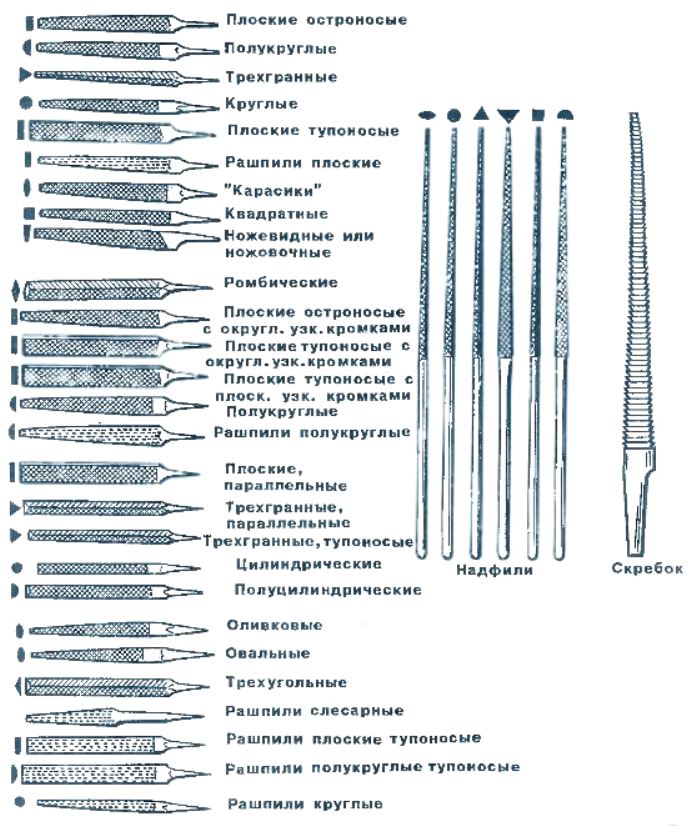

Виды профилей надфилей

В продаже встречается просто огромное количество различных наборов надфилей, при покупке которых нужно обращать много внимания качеству каждого изделия, а также упаковке. Кроме этого, при покупке данного вида инструмента уделяется внимание тому, какова работа должна проводится.

Модернизированные

В особую группу можно отнести надфили модернизированные, которые выполняются в электрическом виде. Они существенно упрощают проводимые работы, однако в продаже встречаются крайне редко. Втрое предназначение заключается в обработке труднодоступных мест. К особенностям отнесем следующие моменты:

  1. Устройство может применяться в самых различных режимах.
  2. Рабочая часть приводится в действе благодаря установленному двигателю, а также небольшой передаче.

В целом можно сказать, что электрические наиболее привлекательные и предназначены для проведения самых различных работ.

Кроме этого, встречаются и пневматические надфили. Их ключевые моменты следующие:

  1. Получили весьма широкое применение в автомобильной индустрии. Кроме этого, устанавливается на производственных линиях.
  2. Пневматический привод позволяет проводить обработку небольших изделий.
  3. Передача усилия проводится за счет воздуха, который сжимается и поддается под давлением.

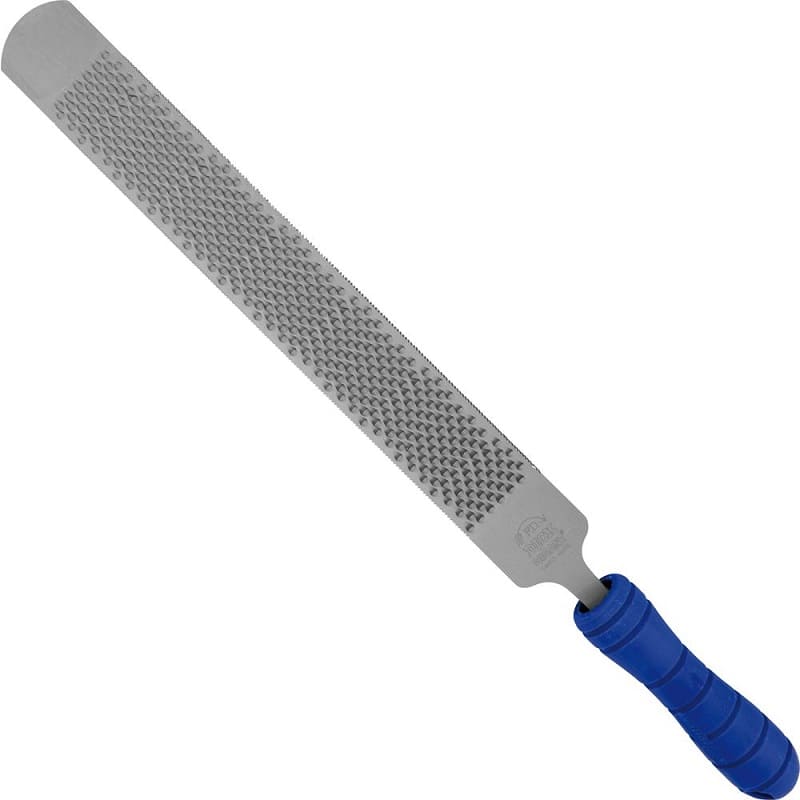

Рашпиль

Пневматика считается надежной и производительной. Подобный инструмент часто поставляется с различными быстросъемными насадками, предназначенными для проведения самой различной работы.

Виды материала

Классификация также проводится по типу применяемого материала при изготовлении рабочей части. Классификация выглядит следующим образом:

  1. Алмазные надфили подходят для работы со стеклом и керамикой. Подобный материалы характеризуются высокой твердостью и низкой степенью обрабатываемости. Стоит учитывать, что подобное напыление не имеет ничего общего с алмазами, так как при производстве используется крошка специального искусственного камня. Низкая зернистость позволяет получать поверхность с небольшой шероховатостью. При этом зернистость может существенно отличаться, все зависит от того, какого результата нужно добиться после проведения работы.
  2. Фогольцевые надфили часто применяются при изготовлении ювелирных изделий, позволяют получить точную форму. В большинстве случаев основная часть изготавливается из высокопрочной инструментальной сталью, которая характеризуется повышенной степенью износоустойчивости. С обеих сторон рабочая часть полукруглая, по обеим концам немного сужается, за счет чего расширяется область применения.

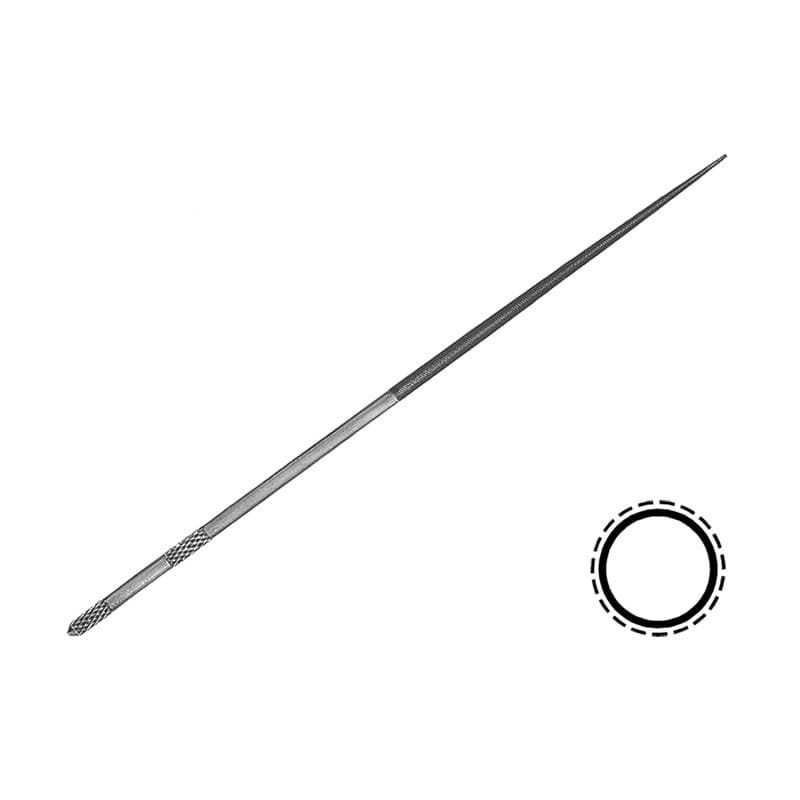

Надфиль фогольцевый

Многие производители указывают то, какие материалы применяются при изготовлении основной части. Это связано с тем, что подобная информация считается наиболее важной, так как мягкие сплавы становятся причиной быстрого износа поверхности.

Виды граней

Классификация также проводится по виду граней. Они во многом определяют то, какой вид обработки может проводится. Довольно большое распространение получили следующие:

  1. Клиновидные характеризуются острым окончанием. Отличительные особенности заключаются в наличии двух острых граней, а также ребра, за счет которого обеспечивается обработка. Эта группа делиться на два основных типа: с острым или закругленным ребром. При применении инструмента можно провести обработку небольших углов деталей.
  2. Игольчатые отличаются от других вариантов исполнения тем, что обладают небольшими размерами. Длина рабочей поверхности, как правило, варьирует в пределе от 25 до 35 мм. Встречается этот инструмент относительно не часто, это связано с тем, что он достаточно специфический в применении, подходит для точной работы. Хвостовик в этом случае изготавливается в квадратной форме. Чаще всего игольчатые варианты исполнения используются для работы с золотыми украшениями.
  3. Бархатные надфили характеризуются тем, что на один сантиметр приходится около 25-80 зубьев. За счет этого есть возможность проводить самую тонкую работу, так как за один проход снимается всего 0,05 мм. После применения подобного инструмента есть возможность получить поверхность без разводов и других дефектов.

По виду граней классификация инструментов проводится довольно часто. Стоимость некоторых из-за сложности производства довольно высока.

Специальные

Также выделяют несколько специальных. Они следующие:

  1. Рифель.
  2. Пазовые.
  3. Ножовочные.

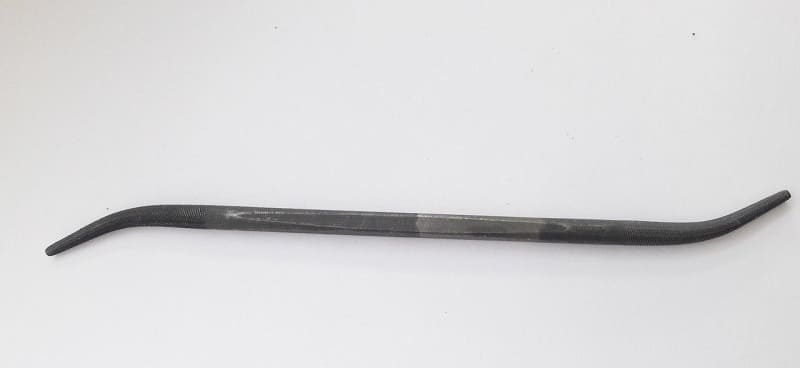

Рифель

Все они характеризуются определенной областью применения и многими другими характеристиками.

Формы и размеры надфилей

Встречаются самые различные формы и размеры надфилей. Как правило, опытные мастера включают в свой комплект самые различные варианты исполнения.

Напильники различной формы применяются для финишной обработки деталей с небольшими размерами. Разную форму инструмент имеет также по причине того, что изделия формы также имеют самые различные.

Госстандарты

При изготовлении инструмента должны применяться самые различные стандарты. Примером можно назвать следующую информацию:

  1. Для плоских применяется ГОСТ 1513-77, в котором указывается область применения и другие характеристики.
  2. Встречаются и круглые варианты исполнения, которые подходят для работы со сложными изделиями.

Также встречается алмазный ГОСТ 23461-84 вариант исполнения, который сегодня часто применяется для обработки различных заготовок.

Скачать ГОСТ 1513-77

Скачать ГОСТ 23461-84

Надфиль ГОСТ позволяет исключить вероятность, что изделие не будет обладать требуемыми характеристиками. ГОСТ 1513-77 применяется при изготовлении большинства вариантов исполнения.

Размеры

Все надфили обладают мерной длиной, которая может быть 80, 120 или 160 мм. Кроме этого, размеры поперечного сечения также могут существенно отличаться.

Не стоит забывать о том, что размеры подбираются в зависимости от области применения инструмента. Во многом определяющим фактором можно назвать размеры заготовок.

Виды насечек

Применяемые стандарты определяют то, что по типу насечек выделяют 5 основных групп. Для того чтобы определить тип насечки на инструменте нужно изучить информацию, которая наносится на рукоятке.

Если требующейся информации нет на рукоятке, то следует уделить внимание другому типу изделия, так как есть вероятность того, что инструмент изготовлен без соблюдения установленных стандартов в ГОСТ.

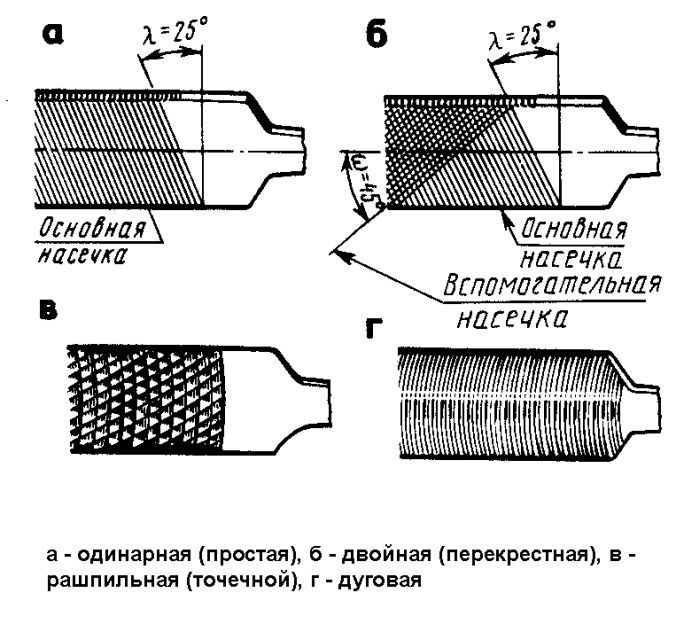

Виды насечек

Виды ручек для надфиля

Важной часть ручных инструментов – рукоятка. Если она неудобная, то на момент проведения работы могут возникать серьезные проблемы.

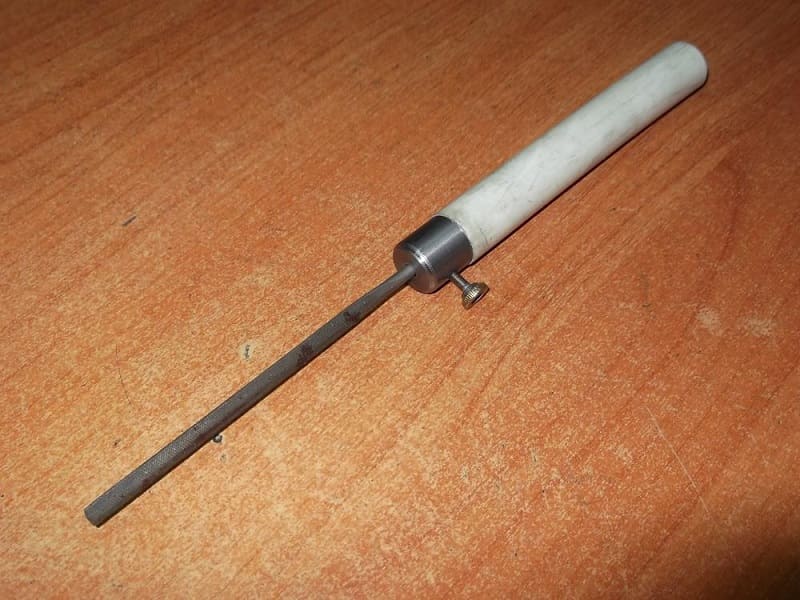

Цанговая ручка для надфилей

В последнее время наибольшее распространение получили рукоятки, изготавливаемые из пластика или дерева. Также встречаются варианты исполнения из прессованной бумаги.

Процесс выбора надфиля

При выборе рассматриваемого инструмента рекомендуют руководствоваться достаточно большим количеством различных рекомендаций. Примером назовем следующее:

  1. Уделяется внимание отсутствию заводских дефектов.
  2. Выбирается изделие по номеру насечек.
  3. Размеры основной части также имеют важное значение. С увеличением длины заготовки увеличивается рабочая часть.
  4. На поверхности не должно быть коррозии.

Рекомендуется отдавать предпочтение изделиям, которые изготавливают известные производители. Их продукция зачастую обладает наиболее привлекательными эксплуатационными характеристиками.

Применение надфиля

Только правильное использование надфиля позволяет существенно продлить его эксплуатационный срок. Среди рекомендаций отметим:

  1. Нельзя проводить обработку по масляному пятну, запрещается попадание смазывающих веществ.
  2. Не стоит забывать о том, что изделие не рассчитано на воздействие большого механического воздействия.
  3. Стоит учитывать, что обработка твердых сплавов, если рабочая часть не предназначена для этого, приводит к быстрому износу режущих кромок. Слишком мягкие сплавы могут стать причиной забивания стружкой.

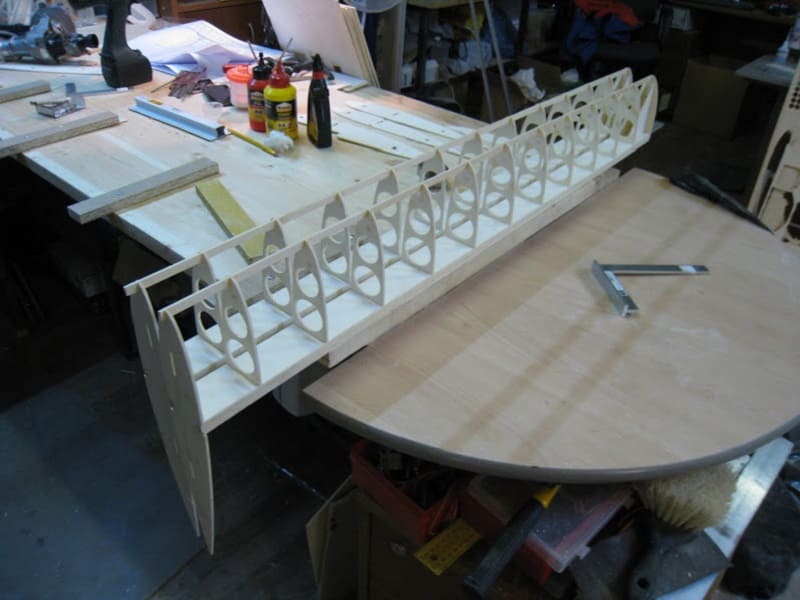

Результат работы надфилем

После использования инструмента следует провести его очистку. Кроме этого, запрещается класть надфиль на металлические части, оказывать ударную нагрузку. Даже незначительный скол становится причиной существенного снижения эксплуатационного срока и основных качеств.
