Для механической обработки металлических заготовок применяется специальный инструмент, в число которых входит фреза кольцевая по металлу. Основное предназначение заключается в получении отверстия с большим диаметром и значительной глубины. Корончатая фреза характеризуется довольно большим количеством особенностей, о которых далее поговорим подробнее.

Корончатая фреза по металлу

Конструктивные особенности

Возможность применения изделия для получения отверстий связано с ее конструктивными особенностями. Коронка состоит из следующих элементов:

  1. Рабочей коронки. Именно она участвует в непосредственной механической обработке поверхности.
  2. Пилотное сверло предназначено для непосредственного отвода стружки на момент обработки, а также центрирования инструмента.
  3. Хвостовика. Крепление изделия проводится за счет специального элемента, который рассчитан на повышенную осевую нагрузку. За счет этого изделие подходит для станков с различным показателем.
  4. Соединительный винт. Этот конструктивный элемент может применяться для фиксации изделия.

Кольцевая фреза обладает режущим элементом, который напоминает коронку из твердого сплава. При этом зубья могут располагаться с неровным шагом. Государственный стандарт определяет возможность применения материала, твердость которого доходит до 68 единиц по шкале HRC. За счет этого обеспечивается высокий показатель износостойкости.

Применение специальных сплавов позволяет также исключить вероятность чрезмерного нагрева поверхности. Подобный эффект становится причиной деформации поверхности. В процессе сверления рекомендуется в зону резания добавлять СОЖ.

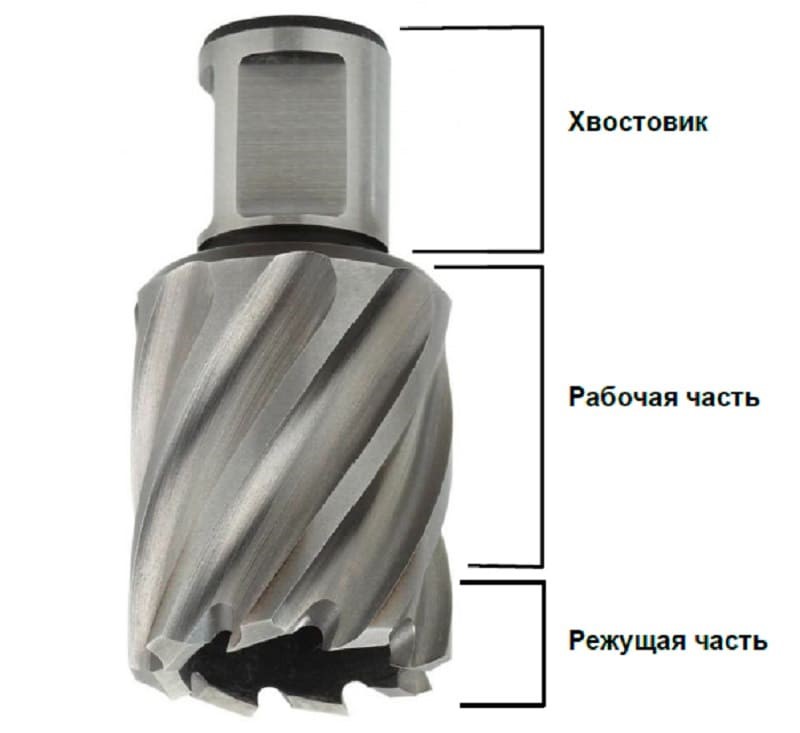

Конструкция корончатой фрезы

Распространенные цилиндрические корончатые варианты исполнения сегодня применяются для получения отверстий в диапазоне от 12 до 150 мм. При этом глубина может также варьироваться в достаточно большом диапазоне, максимальный показатель составляет 50 мм.

Преимущества и недостатки инструмента

Рассматриваемая фреза корончатая по металлу характеризуется наличием довольно большого количества преимуществ. Они выглядят следующим образом:

  1. Конструкция изделия устроена таким образом, чтобы резание велось по контуру. Этот момент также определяет необходимость в использовании мощного оборудования.
  2. Применяются корончатые сверла и кольцевые фрезы по металлу для получения поверхности с требуемым показателем шероховатости. Этого не всегда можно достигнуть при использовании обычного сверла.
  3. Устанавливать фрезерную металлическую оснастку можно на самом различном оборудовании. Примером можно назвать сверла и фрезерные станки.
  4. Подобный вариант исполнения используется при многоинструментальной обработке.
  5. За один проход может удалять довольно большое количество материала. Этот момент существенно повышается скорость резания.
  6. Для получения из металла стружки требуется меньшее количество энергии.
  7. Повышенная производительность обеспечивается за счет применения быстрорежущей стали при изготовлении режущей кромки. Она обладает устойчивостью к воздействию тепла.
  8. Обеспечивается требуемая точность и скорость резания.
  9. При работе образуется минимальное количество шума. Это также можно назвать существенным достоинством подобного инструмента.

Высокая производительность также обеспечивается за счет расположения большого количества зубьев на рабочей поверхности.

Недостаток у корончатого типа оснастки фрезеровальных станков всего один – высокая стоимость. Сложности, возникающие при изготовлении, повышают стоимость и снижают ремонтопригодность. При этом провести заточку поверхности можно исключительно при применении специального оборудования.

Выбор корончатых фрез

К выбору рассматриваемого инструмента следует отнестись с большой ответственностью. Кольцевая фреза по металлу для дрели делится на две основные категории:

  1. Изготавливаемые из быстрорежущей стали. Подобный вариант исполнения встречается крайне часто, характеризуется высокими эксплуатационными характеристиками.
  2. Вариант исполнения с зубьями из твердого сплава. Применяемый ГОСТ кольцевых фрез определяет возможность использования специальных сплавов, которые могут выдерживать воздействие высокой температуры.

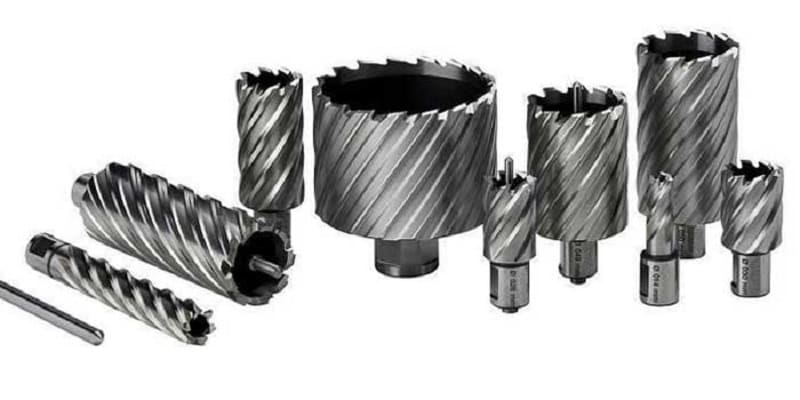

Разнообразие корончатых фрез

Встречаются в продаже варианты исполнения, которые позволяют применять электродрель, другие подходят исключительно для работы с фрезеровальным оборудованием.

Основными критериями выбора можно назвать нижеприведенные моменты:

  1. Наиболее важным критерием назовем то, отверстие какого диаметра можно получить при обработке.
  2. Недорогие варианты исполнения из быстрорежущей стали характеризуются повышенной упругостью, могут применяться для высверливания отверстий диаметром до 30 мм. При этом заготовка должна быть представлена мягким материалом. Конструктивные особенности определяют то, что зубья меньше подвержены поломке.
  3. Для получения отверстий диаметром более 35 мм применяется вариант исполнения, режущие кромки которой изготавливаются при использовании напаек из твердого сплава. Он характеризуется большим рабочим ресурсом.
  4. Важным критерием выбора назовем тип обрабатываемого материала. Все сплавы характеризуются определенным показателем твердости. Слишком твердая поверхность при обработке приводит к нагреву рабочей части инструмента.

Встречаются в продаже и фрезы корончатые магнитные. Они предназначены для магнитных сверлильных станков, конструкция характеризуется высокой прочностью и надежностью.

Применение корончатых изделий позволяет упростить поставленные задачи по получению отверстий большого диаметра. Механическая обработка в подобном случае проводится за один проход. Как правило, при использовании обычных сверл приходится комбинировать инструмента с различным диаметром. Область применения изделия существенно расширена за счет создания стандартного хвостовика, который подходит для дрели и фрезеровального станка.
