Резьбовые крепежные элементы относятся к наиболее распространенным. Они представлены, в том числе, в основных узлах транспортных средств, в связи с чем работу с ними приходится осуществлять не только при производстве, но и при обслуживании. Для ускорения и механизации таких работ служат специализированные устройства, представленные гайковертами. В данной статье рассмотрено, как выбрать ударный пневмогайковерт.

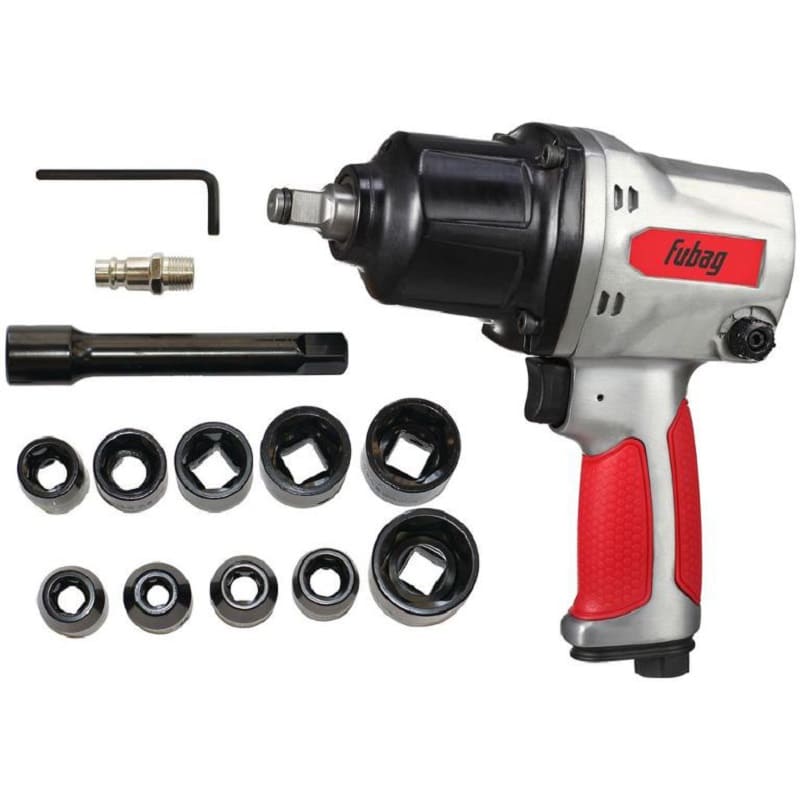

Как выбрать ударный пневмогайковерт?

Принципы выбора

Далее приведены и обсуждены основные критерии выбора пневматического гайковерта.

Технические характеристики

Скорость вращения ротора определяет скорость работы. Данный параметр может доходить до 8000 об/мин. При применении устройств с большим его значением требуется осторожность вследствие затрудненного контроля степени затяжки, что может повлечь срывание резьбы, особенно небольших крепежей. Регулировка частоты вращения ротора осуществляется посредством изменения давления компрессора. Рекомендуется приобретать устройство с частотой вращения от 3000 об/мин.

Крутящий момент определяет мощность гайковерта. При небольшом значении происходит слабая затяжка, и крепления быстро ослабевают под влиянием переменных нагрузок. Чрезмерный момент приводит к перенапряжению в резьбе, влекущему быстрое ее разрушение. Диапазон данного параметра для гайковертов составляет 30-6000 Нм, однако для пневматических моделей он уже (300-2200 Нм). Например, следует рассматривать варианты с показателем от 100 Нм, подбирая для шиномонтажа. Нужно учитывать, что заявленное значение крутящего момента достигается только в основном направлении вращения. Некоторые устройства оснащены регулировкой, включающей обычно 3-5 режимов. Принцип ее функционирования состоит в ограничении нагнетаемого воздуха, приводящем к сокращению крутящего момента.

Размер шпинделя подбирают на основе используемых крепежных элементов. Так, для автомобильных деталей, где преобладают крепежи резьбой диаметром 25 мм, требуется шпиндель 0,5 дюйма. Дюймовый шпиндель подходит для крепежей с резьбой 25-32 мм, полуторадюймовый – для резьбового диаметра от 50 мм.

Рассмотренные выше характеристики взаимосвязаны. Так, гайковерты с высокими оборотами характеризуются высоким крутящим моментом, следовательно, ориентированы на большие крепежные элементы и оснащаются крупными шпинделями. Нужно учитывать, что мощные инструменты требуют соответствующих компрессоров и больших затрат, поэтому их приобретение не всегда целесообразно. В целом для постоянных работ рекомендуется приобретать компрессор с запасом мощности в 40%.

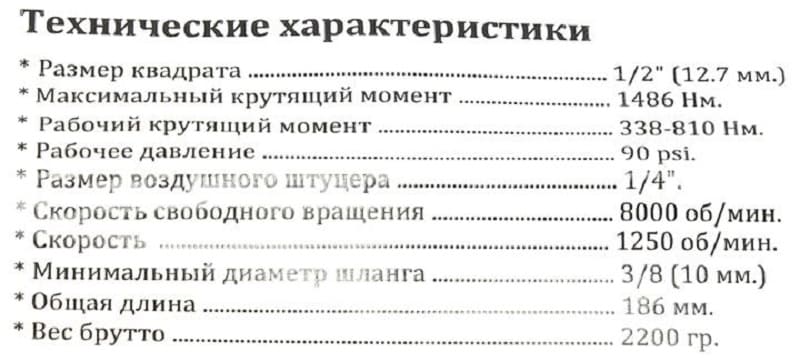

Характеристики гайковерта JTC

В случае подбора инструмента под имеющийся компрессор учитывают для гайковерта, какое давление и расход воздуха он имеет. В случае превышения его потребностями производительности компрессора не достижима полная мощность инструмента.

Конструктивные особенности

Как было отмечено, для пневмогайковертов существует ряд дополнительных приспособлений.

Ударные пневмогайковерты ввиду импульсного вращающего воздействия по производительности значительно превосходят обычные аналоги. Во-первых, они способны демонтировать более тугие соединения. Во-вторых, ударные гайковерты обеспечивают требуемую плотность создаваемых соединений, избавляя от необходимости контрольной затяжки крепежа.

Реверс значительно расширяет функциональность инструмента, позволяя применять гайковерт как для демонтажа, так и для сборки, поэтому наличие его также очень желательно.

Регулятор крутящего момента наоборот весьма дорог, поэтому не всегда целесообразен, учитывая, что в большинстве случае затягивание осуществляют произвольно при погрешности до 20%. Особо актуален он при работе с малыми крепежными элементами на высокомощных моделях.

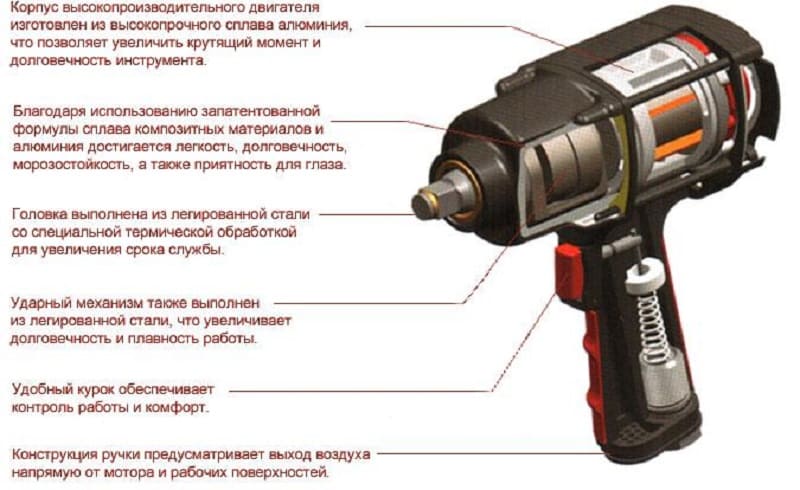

Преимущества пневмогайковерта

Однако нужно учитывать, что обычно усложнение конструкции ведет к снижению надежности.

Важным фактором функционирования пневмогайковерта является совместимость с компрессором. Она определяется такими параметрами, как рабочее давление и расход воздуха. Оптимальным считают такое сочетание оборудование, когда компрессор превосходит гайковерт в 2 раза по рабочему давлению и в 1,2-1,3 раза по расходу воздуха. Например, для гайковерта расходом воздуха 7,5 л/сек и рабочим давлением 6 атм., в соответствии с приведенным правилом, подойдет компрессор производительностью 9 л/сек и давлением 8 атм. Это обеспечивает соответствие оборудования заявленным характеристикам и надежность. Следовательно, мощность пневмогайковерта напрямую определяет требуемую эффективность компрессора. При этом нужно различать производительность последнего на входе и выходе. Так, некоторые производители приводят входное значение, определяющее скорость нагнетания воздуха в ресивер. Выходная производительность ниже на 30–40%. Например, при заявленном значении 210 л/мин компрессор будет нагнетать воздух в инструмент со скоростью примерно 140 л/мин. К тому же следует учитывать объем компрессорного ресивера. Данный параметр определяет стабильность функционирования гайковерта. Так, в небольших ресиверах бытовых компрессоров давление сразу же после начала работы существенно снижается, что вынуждает приостановить ее. Поэтому рекомендуется использовать для гайковерта компрессор давлением от 6,2 кг/см3 с ресивером объемом от 50 л. Однако недопустимо и чрезмерное давление в системе, так как оно приводит к ускоренному износу гайковерта.

Помимо этого, важно качество нагнетаемого воздуха. Оно определяется такими параметрами, как влажность и содержание масла, указанными в инструкции инструмента. Недостаточная степень очистки воздуха лубрикаторами и фильтрами компрессора приведет к быстрому износу пневмогайковерта. Кроме самого компрессора важны особенности шланга, соединяющего его с гайковертом. Нужно учитывать, что стандартных шлангов большинства компрессоров внутренним диаметром 6 мм недостаточно для подключения к многим пневмоинструментам ввиду малой пропускной способности. Весьма подходящими считают шланги для газового оборудования.

Прочие параметры

Помимо того, как устроен гайковерт, и эксплуатационных параметров большое значение имеет удобство применения, определяемое, прежде всего, такими параметрами, как размеры и масса.

По форме корпуса пневмогайковерты классифицируют на пистолетные и цилиндрические. Первые более удобны для удержания в горизонтальном положении. Цилиндрическая форма больше подходит для вертикальных работ, а удлиненный вал обеспечивает возможность работы в труднодоступных и углубленных местах. В настоящее время наиболее распространены модели первого типа.

Кроме того, существуют угловые модели, рассчитанные на работу с крепежами сбоку. Их рукоятка представляет плечо усилия. Такие гайковерты удобны для специфических случаев, однако для большинства работ их использовать нецелесообразно ввиду усложненной конструкции и большей стоимости.

Что касается размеров, рекомендуется выбирать компактные гайковерты на случай работ в труднодоступных условиях.

По массе пневмогайковерты существенно уступают электрическим моделям. Для большинства вариантов она составляет 0,75-4 кг. Вес профессиональных инструментов достигает 10 кг. Наиболее современные гайковерты с корпусами из композитных материалов примерно в 2 раза легче обычных аналогов. Однако нужно учитывать, что легкие инструменты не всегда лучшие. Так, высокомощные модели небольшой массы сложно удерживать.

Многие модели гайковертов оснащают дополнительными приспособлениями вроде ручек и накладок. Последние весьма полезны при работе в холодных условиях, а также в целом способствуют лучшему удержанию. Наличие боковой ручки особо актуально для компактных инструментов для повышения силы затяжки.

К тому же основные особенности пневмогайковертов могут значительно зависеть от производителя. Нужно учитывать, что для многих малоизвестных брендов характерно завышение показателей инструментов. В целом рекомендуется приобретать дорогие европейские модели.

Наконец, следует учитывать, что для гайковерта как для специфического инструмента стоимость не определяет качества. Основным критерием выбора, определяющим все рассмотренные выше параметры, является назначение.

Устройство и принцип работы

Приводящий элемент пневмогайковерта представлен пневматическим двигателем, включающим ротор. Он осуществляет преобразование давления воздуха во вращение. Для подвода воздуха к нему служат два канала, подходящие с разных направлений (для моделей с реверсом). Основной функциональной деталью является цилиндрический упор со сменной головкой. Для передачи ему вращения ротора служит рама, которая к тому же удерживает два молотка, представленных металлическими кольцами. Корпус оснащен спусковым крючком, штуцером для компрессорного шланга, ручкой. Некоторые модели комплектуют съемной дополнительной ручкой, рассчитанной на установку в различных положениях. Гайковерты комплектуют набором насадок. Наиболее прочные среди них из каленой стали отличаются черным цветом. Они значительно более долговечны и устойчивы к ударным нагрузкам.

Пневмогайковерты питаются от компрессора, как работают и прочие пневматические инструменты. Принцип работы пневмогайковерта состоит в передаче посредством молотков и рамы на упор вращения приводимого сжатым воздухом ротора путем воздействия на лопатки.

Принцип функционирования реверсивного механизма состоит в переключении каналов подачи воздуха, вследствие чего направление вращения ротора изменяется. Это обеспечивает возможность раскручивания и закручивания крепежей.

При необходимости приложения большого усилия к крепежу происходит проворачивание молотков при стационарном положении упора, вследствие чего молотки зацепляются с ним. Далее они совершают обратный оборот, набирая инерцию, и, подойдя к точке зацепления, совершают удар по упору. В случае сохранения положения крепежа операция повторяется. Ввиду этого ударные гайковерты подходят для тугих крепежей. Безударный пневмогайковерт лишен данной возможности.

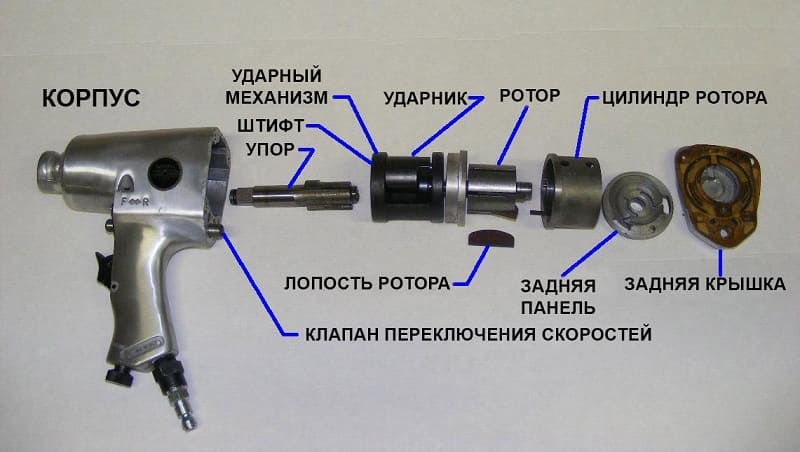

Устройство пневмогайковерта

Таким образом, гайковерты дифференцируют на оснащенные ударным механизмом и без него. Ударные модели отличаются большим крутящим моментом и повышенным риском срыва шляпки болта и резьбы.

Эксплуатация

Пневматические гайковерты востребованы, прежде всего, в организациях, обслуживающих транспортные средства: автосервисах и мастерских, шиномонтажках, базах сельхозтехники, железнодорожных депо, авиабазах. Для бытовых целей пневматические модели применять нецелесообразно. Также неуместен пневмогайковерт для гаража.

Выше было обсуждено как выбрать пневмогайковерт. Зная особенности работ в каждой сфере, легко понять, какой требуется инструмент. Так, профессиональный пневмогайковерт для автосервиса представлен компактным, легким устройством не максимальной мощности. Хорошо подходят угловые варианты. Для шиномонтажек рекомендуют высокопроизводительные модели с малым расходом воздуха и небольшой массой.

Ударные пневмогайковерты обычно применяют при работах с крупным крепежом. Обычные аналоги больше подходят для точной затяжки креплений с определенным усилием. В случае использования их для крупного крепежа (от 24 мм) приходится дополнительно подтягивать его вручную. Для крупноразмерных крепежных элементов используют гайковерты с высоким крутящим моментом. Например, в шиномонтажных мастерских применяют модели со значением данного параметра от 100 Нм. Для сложных производственных задач, где разные узлы требуют различные степени затяжки, нужны пневмогайковерты с изменяемым крутящим моментом.

Не следует работать на чрезмерно высоких оборотах, так как это усложняет контроль степени затяжки, что может привести к срыву резьбы. С целью продления срока службы не рекомендуется длительное время пользоваться гайковертом под нагрузкой. Так, в случае невозможности демонтажа крепежа на протяжении более 5 сек. следует приостановить работы для замены устройство на более мощное либо обработки соединения смазочной либо проникающей жидкостью.
