Для качественного проведения токарных работ требуются определенные навыки. Токарный станок ТВ-6  применяется для обучения азам профессии токаря, что определяет его широкое распространение в различных обучающих организациях. Несмотря на то, что оборудование появилось в продаже в 80-х годах, сегодня школьный токарный станок встречается довольно часто. Рассмотрим особенности этого оборудования подробнее.

Токарный станок ТВ-6

Технические характеристики станка

Тот момент, что токарный станок ТВ-6 разрабатывался для обучения, определяет весьма скромные параметры. При применении рассматриваемого оборудования можно проводить нижеприведенные операции:

  1. Сверление отверстий.
  2. Подрезку торцов.
  3. Нарезание метрической резьбы.
  4. Расточку и проточку деталей, которые имеют цилиндрическую форму или коническую поверхность.
  5. Отрезка части заготовки.

Распространенный станок токарный ТВ-6, технические характеристики которого не позволяют работать с закаленной сталью, может применяться для обработки металлов, при резании которых не образуется летучих соединений или пыли. Характеризуется ТВ-6 следующими характеристиками:

  1. Максимальный диаметр заготовки составляет 12 мм.
  2. Длина обтачиваемой поверхности составляет 300 мм.
  3. Высота расположения центров 108 мм.
  4. Частота вращения шпинделя варьирует в диапазоне от 130 до 170 об/мин.
  5. Расстояние между центрами составляет 350 мм.

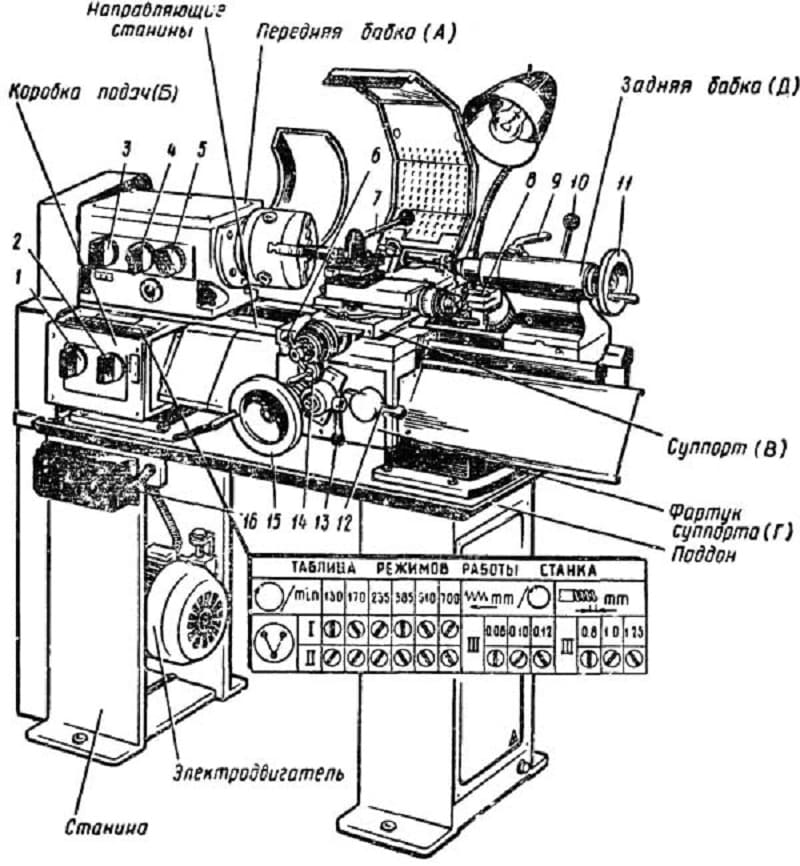

Устройство станка ТВ-6

При рассмотрении того, какой вес токарного станка школьник следует учитывать, что в минимальной комплектации вес составляет 300 килограмм.

Именно поэтому при монтаже и транспортировке следует учитывать довольно большой вес, установка модели проводится на фундаментной плите. За счет этого обеспечивается поглощение вибрации на момент работы.

Назначение оборудования

Рассматривая назначение токарного станка, следует уделить внимание тому, что он является учебным. Несмотря на это, точение по металлу может проводится с высокой степенью точности. Определенные технические характеристики позволяют проводить установку оборудования в домашних или учебных мастерских. Рассматривая инструкцию (руководство) отметим следующие моменты:

  1. Производитель рекомендует проводить время от времени натяжение ремня. Подобная профилактика позволяет добиться максимальной мощности и производительности на протяжении длительного периода.
  2. Для наладки достаточно провести ослабление гайки, после чего изменяется положение электрического двигателя. Устройство расположено на салазках, поэтому шкивы не смещаются относительно друг друга.
  3. Довольно распространенной проблемой можно назвать то, что во время работы возникает серьезная вибрация шпинделя. Происходит это из-за расслабления винтов.

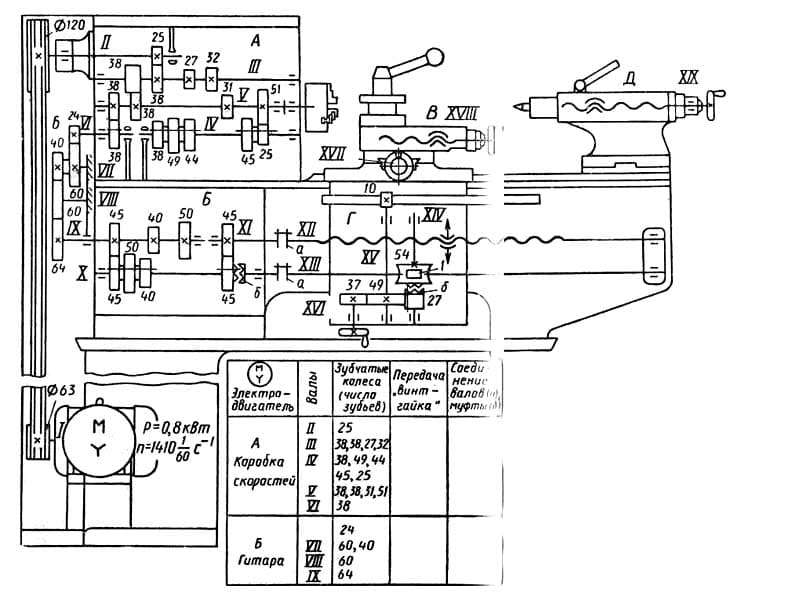

Кинематическая схема станка ТВ-6

В целом можно сказать, что модель не характеризуется высокой производительностью.

Именно поэтому модель в большинстве случаев устанавливается в учебных заведениях для получения требуемых навыков. При необходимости может проводится производственная деятельность.

Скачать паспорт (инструкцию по эксплуатации) токарного станка ТВ-6

Конструктивные элементы ТВ-6

Токарно-винторезный станок ТВ-6 обладает классической компоновкой, свойственной оборудованию токарной группы. Основными элементами можно назвать:

  1. Передняя и задняя бабка.
  2. Коробка передач.
  3. Защитный экран.
  4. Элемент, предназначенный для подачи смазывающего вещества.
  5. Несущая станина.
  6. Фартук.
  7. Элементы сменной гитары.
  8. Защитный кожух.

Все узлы расположены с высокой точностью относительно друг друга. Некоторые из них можно демонтировать для замены или обслуживания.

Передняя и задняя бабки

Основными элементами токарного станка можно назвать переднюю и заднюю бабку. Их особенностями назовем следующие моменты:

  1. Передняя бабка служит для расположения шпинделя и коробки скоростей.
  2. Задняя бабка применяется для крепления центров, которые могут использоваться для поддержки торцевой поверхности большого изделия. За счет применения центров можно существенно повысить точность обработки

Передняя бабка ТВ-6 обеспечивает доступ к коробке передач и гитаре сменных колес, которые позволяют изменять параметры нарезаемой резьбы

Коробка подач и гитара сменных шестерней

Также важными элементами устройства можно назвать коробку подач и гитару сменных шестерней. Ключевыми моментами назовем:

  1. Гитара сменных колес позволяет изменить параметры нарезаемой на цилиндрической поверхности резьбы.
  2. Коробка подач не требует обслуживания, в зону соприкосновения шестерен подается смазка.

Рассматриваемая модель характеризуется высокой надежностью. Она может прослужить в течение многих лет при соответствующем обслуживании.

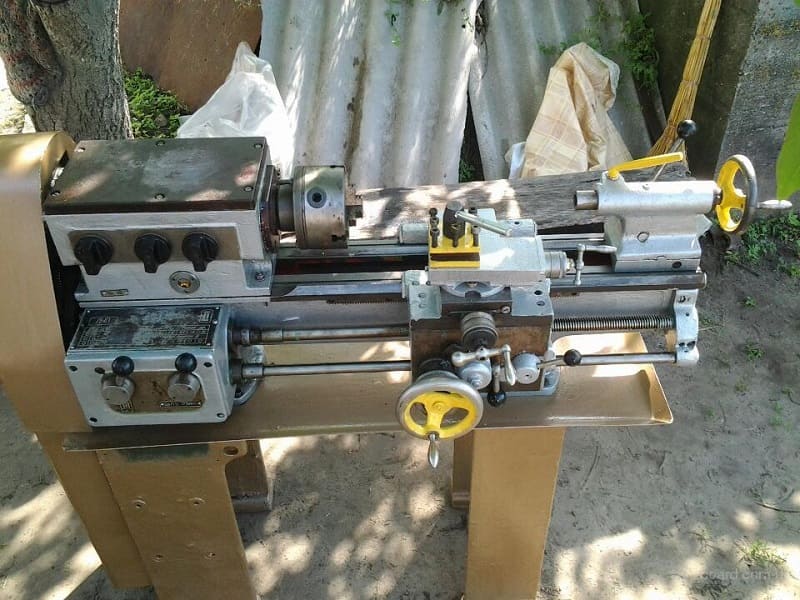

Токарный станок ТВ-6

Станина

Для объединения всех узлов применяется станина. Она изготавливается при применении чугуна, характеризуется высокой жесткостью. Станина обладает следующими особенностями:

  1. Погашает вибрацию.
  2. Обеспечивает точное позиционирование всех узлов.
  3. На момент установки устройство надежно позиционируется.

Точное позиционирование всех узлов обеспечивает требуемое качество обработки. Станина окрашивается защитным составом для того, чтобы продлить срок службы.

Суппорт

Важным элементом является суппорт. Он применяется для закрепления инструмента во время обработки. Устанавливаемый суппорт обладает классическими характеристиками:

  1. Обеспечивает надежную фиксацию инструмента.
  2. Может располагаться под определенным углом относительно заготовки.
  3. Перемещается по салазкам в продольном и поперечном направлении.

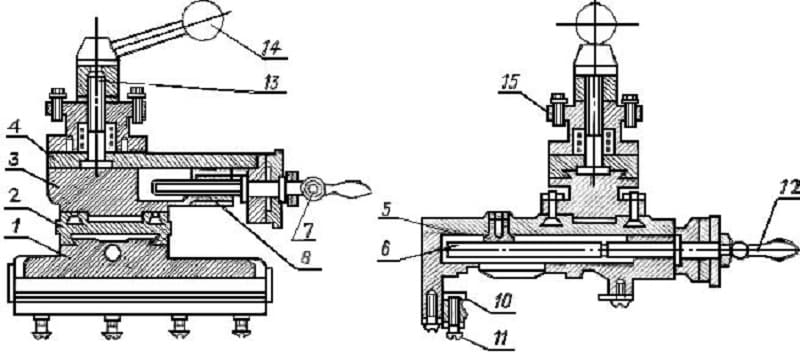

Устройство суппорта

Суппорт может использоваться для фиксации различных вариантов исполнения резцов. За счет этого существенно расширяется область применения токарного станка.

Фартук

В качестве фартука выступает часть конструкции, на которой расположены салазки для перемещения суппорта. При его изготовлении также применяется сталь.

Особенностями рассматриваемой модели можно назвать небольшие габаритные размеры. Кроме этого, устройство характеризуется относительно невысоким показателем энергопотребления. Для управления основными параметрами работы устройства и режимами обработки имеются различные переключатели, рычаги и клавиши. Быстрое перемещение может применяться для быстрого позиционирования рабочего органа в требуемом положении.
