Данный агрегат – одна популярнейших марок, которая нашла применение во множестве мастерских. Даже учебные заведения используют токарный станок ИТ-1М для развития навыков у своих учеников. Впервые эта модель появилась на Ивановском станкостроительном предприятии, где сотрудники сумели соединить лучшее в одном оборудовании: приемлемые габариты, высокая мощность, возможность установки дополнительных узлов и прочее.

Токарный станок ИТ-1М

Важно отметить, что этот аппарат относится к токарно-винторезной группе, но имеет облегчённый вес. Эта особенность даёт возможность эксплуатировать станок на передвижных мастерских, где часто проводятся технологические операции следующего вида:

  • обработка цилиндрических болванок;
  • осевое сверление;
  • нанесение резьбы;
  • точение конических заготовок и многое другое.

Сейчас в Иваново тоже выпускают станочную технику, однако, данная модель уже снята с производства. Но на вторичном рынке продаётся множество устройств в отличном состоянии. Чтобы понять их уникальность, рекомендуется ознакомиться с главными параметрами.

Технические характеристики

Проектировщикам была поставлена задача сделать машину для работы в помещениях с небольшой площадью, поэтому вес и размеры токарного станка ИТ-1М составляют 216,5×96×150 см и 1,14 тонны. Подобные параметры позволяют открыть цех в любом помещении, а благодаря массе можно обрабатывать крупные заготовки с высокой точностью. Также для каждых видов обточки существуют сменные части, позволяющие работать как со 140 см болванками, так и с прутами в 36 мм.

Скачать паспорт (инструкцию по эксплуатации) токарного станка ИТ-1М

Ещё облегчённый агрегат имеет 12-и ступенчатую коробку скоростей, где регулируется вращение от 18 до 1250 об\мин. Дополнительные технические характеристики и особенности выглядят следующим образом:

  • литая станина квадратной формы, где поперечные рёбра создают дополнительную жёсткость;
  • расположение главных узлов во фронтальной бабке;
  • наличие плунжерного насоса, обеспечивающего смазкой все рабочие узлы;
  • свободный ход каретки (90-130 см.);
  • на обоих опорах используются два типа подшипников, что повышает точность готовых предметов;
  • специальные направляющие для перемещения задней бабки;
  • конструкционные особенности, дающие возможность работать с конусовидными объектами.

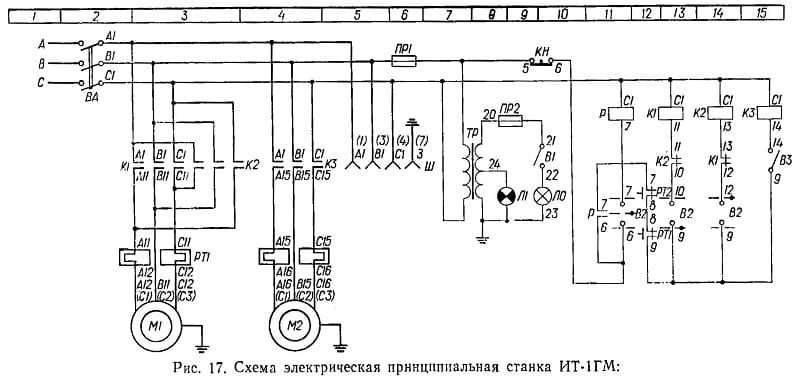

Электрическая схема станка ИТ-1М

Примечательно и то, что токарный станок ИТ-1 имеет двигатель необычной характеристики, который может работать как от стандартной сети в 220 В, так и от промышленной в 360 В. Эта опция позволяет эксплуатировать агрегат в частном бизнесе. Сама же регулировка напряжения производится при помощи специального переключателя.

Также, для комфортной работы, на корпусе устройства установлено вспомогательное освещение в виде большой лампы, а специалист может самостоятельно регулировать направление света.

Важно! Перед началом работы на токарной установке следует убедиться, что оно имеет правильное заземление (располагается на задней тумбе). В противном случае сотрудник может получить серьёзную травму.

Этой информации уже достаточно, чтобы убедиться в уникальности подобной техники. Однако конструктивные элементы прибора тоже являются нестандартными, ведь их можно легко модернизировать и решить тем самым множество производственных задач.

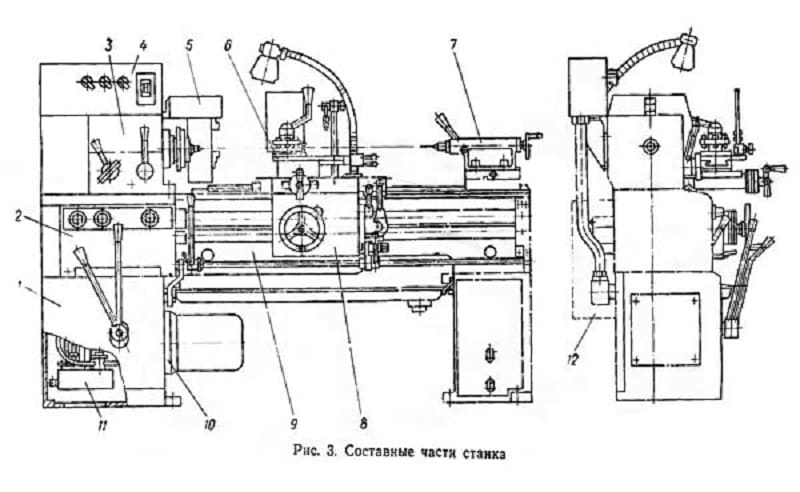

Конструкция станка ИТ-1М

Хоть аппаратура и является облегчённой версией, выглядит она очень массивно. С правой стороны расположена тумба, отвечающая за две функции: надёжную опору и размещение охлаждающего насоса. Также здесь имеются два патрубка, один из которых отвечает за слив, а через второй уходят излишки. Устройство для смазки системы включает в себя 4 узла:

  • масляный резервуар;
  • насос для подачи жидкости;
  • фильтр;
  • патрон магнитного типа.

Функциональность смазочного механизма зависит от вращения редуктора, при этом он может вращаться в любых направлениях. А находится всё в левой части устройства, под коробкой подач и за двигателем.

Этот токарно-винторезный прибор приводится в действие за счёт коробки с шестерёнками, а регулировка осуществляется двумя рычагами на лицевой стороне. Суппорт состоит из верхней каретки, салазки для различных перемещений и механизм для фиксации резца. Вращение и фиксация также происходят за счёт манипуляций с рукоятками.Конструкция станка ИТ-1МСверху находятся две направляющие, которые прошли термическую обработку и шлифовку. Благодаря этому задняя бабка станка и каретка могут плавно перемещаться, обеспечивая максимум комфорта во время работы. На левой тумбе (над рукоятками управления шпинделя) можно заметить три тумблера, которые отвечают за следующие функции:

  1. Крайняя правая – регулирует величины подачи и отключает коробку.
  2. Центральная – устанавливает типовую резьбу и осуществляет подачу.
  3. Крайняя левая – настраивает шаг резьбы.

В верхней части имеется таблица с обозначениями, а по центру есть два маховика (нижний обеспечивает продольное движение суппорта, а верхний перемещает каретку).

На этом приборе установлены ПВГ провода, сечение которых составляет 2,5 кв. мм. Они предназначены для передачи электроэнергии на стационарных установках. Они должны быть расположены в местах, где отсутствует опасность механических повреждений, а температура окружающей среды должна быть от -50 до +50 градусов.

Эти и многие другие характеристики показывают, что ИТ-1М – надёжный токарный станок, сочетающий надёжность, безопасность и удобство в эксплуатации. Также с его помощью можно выполнить массу технических задач.

Применение оборудования

Станок по металлу пригоден для нанесения как внутренней, так и внешней резьбы с любым шагом, выполнения фрезерной обработки, расточки и разрезки металлических изделий. К основным его функциям можно отнести:

  • сверление;
  • заточка резцов;
  • торцовка;
  • обточка.

Также токарный аппарат может выполнить множество функций, не связанных с резаньем, а описание всех возможностей вряд ли поместиться в одну статью. Однако подробнее ознакомиться с возможностями можно, почитав руководство по эксплуатации. Следует отметить, что этой модели присвоен класс точности «Н», что говорит о повышенном качестве готовой продукции. Но создание деталей всегда сопровождается определёнными рисками, и чтобы обезопасить себя, рекомендуется ознакомиться с правилами работы.

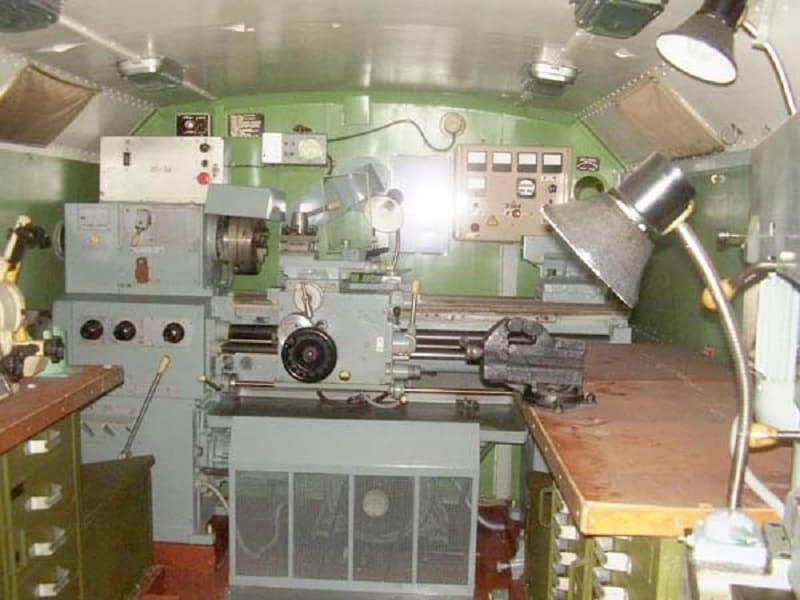

Внешний вид токарного станка ИТ-1М

Техника безопасности при работе на станке

Токарный станок по металлу ИТ-1М относится к категории повышенной опасности, поэтому здесь существуют строгие правила:

  • человеку без квалификации запрещено работать на подобном оборудовании;
  • в ходе всех процедур следует соблюдать правильное положение туловища и рук;
  • перед началом действий мастер обязан провести инструктаж;
  • в помещении с оборудованием должен быть огнетушитель и другие противопожарные системы;
  • если обнаружиться неисправность агрегата, следует немедленно остановить работу и вызвать специалиста;
  • самостоятельный ремонт строго запрещён;
  • глаза работника должны быть защищены от попадания металлической стружки;
  • запрещено проводить манипуляции со спущенными рукавами.

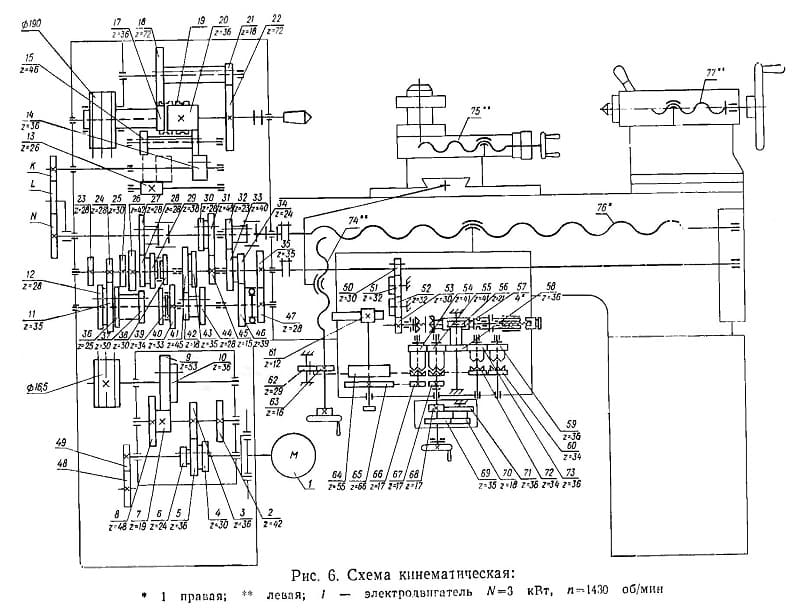

Кинематическая схема станка ИТ-1М

Это лишь часть правил, которые обязан знать каждый сотрудник. С более подробной версией можно ознакомиться в полной версии правил безопасности и эксплуатации.
