Для получения высокоточных деталей применяется специальное токарное оборудование. Довольно больше распространение получил токарный-винторезный станок 1Е61М и модели 1Е61ПМ, 1Е61Мт. Расшифровка маркировки указывает на то, что рассматриваемые станки относятся к токарно-винторезной группе, при этом высота центров над станиной 175 мм, последние символы указывают на высокую и повышенную точность. Предназначение токарно-винторезного станка 1Е61ПМ заключается в проведении механической обработке точением. Токарный винторезный станок 1Е61МТ также относится к рассматриваемой группе, характеризуется высокой точностью точения и резьбонарезания.

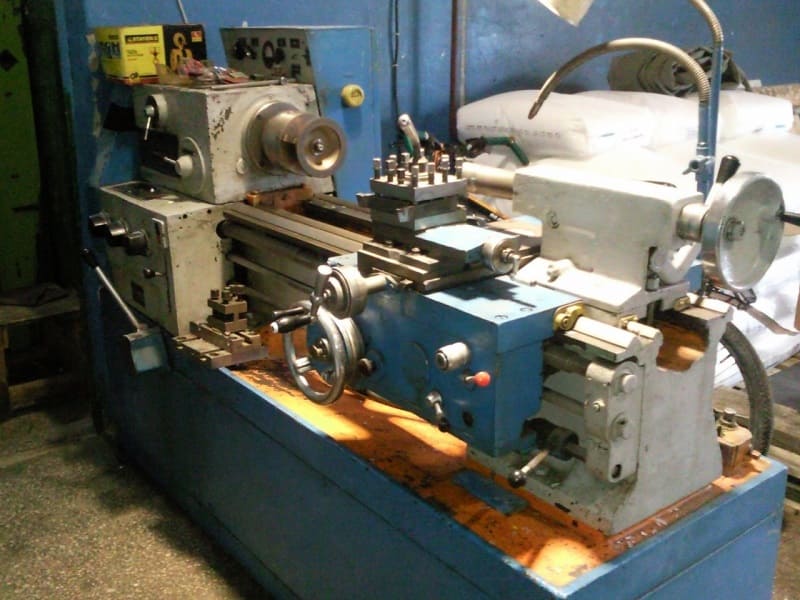

Токарно-винторезные станки 1Е61М, 1Е61ПМ, 1Е61ВМ

Устройство данных моделей

Компоновка станков С1Е61ПМ и 1Т61М схожа с теми, что у оборудования токарно-винторезной группы. К ее особенностям можно отнести нижеприведенные моменты:

  1. Станина. Для точного позиционирования всех узлов относительно друг друга используется жесткая основа. Уделяется довольно много внимания точности позиционирования всех элементов.
  2. Передняя бабка. Для передачи вращения устанавливается шкив, связанный со шпинделем. Основное вращение создает индивидуальный электрический двигатель. Исключить вероятность перегрева двигателя в случае заклинивания механизма решили при помощи клиноременной передачи. Она также применяется для изменения количества оборотов. Шпиндельная бабка характеризуется наличием шести скоростей переключения передачи. При этом регулировка происходит за счет перемещения блока-шестерни. Наличие большого количества трущихся элементов определяет то, что для снижения степени износа установлен насос для подачи смазки. Он работает также от основного привода.
  3. Суппорт. Продольное и поперечное передвижение суппорта осуществляется механическим способом. Для этого установили коробку передач и фартук с валиком. При необходимости может применяться ручной привод, представленный шестернями и маховиком. Также имеется и быстрая подача, которая нужна для смены положения суппорта.
  4. Задняя бабка. Она используется для существенного повышения точности резания. При установке требующейся оснастки можно провести фиксацию заготовки по второму торцу, за счет чего снизить вибрацию.
  5. Салазки для перемещения подвижных элементов. Они изготавливаются при применении нержавеющей стали с высокой прочностью и надежностью. Для того чтобы перемещение основных элементов проходило без сопротивления на салазки подается смазочная жидкость.
  6. Блоки управления представлены различными рукоятками и клавишами, а также лимбами.

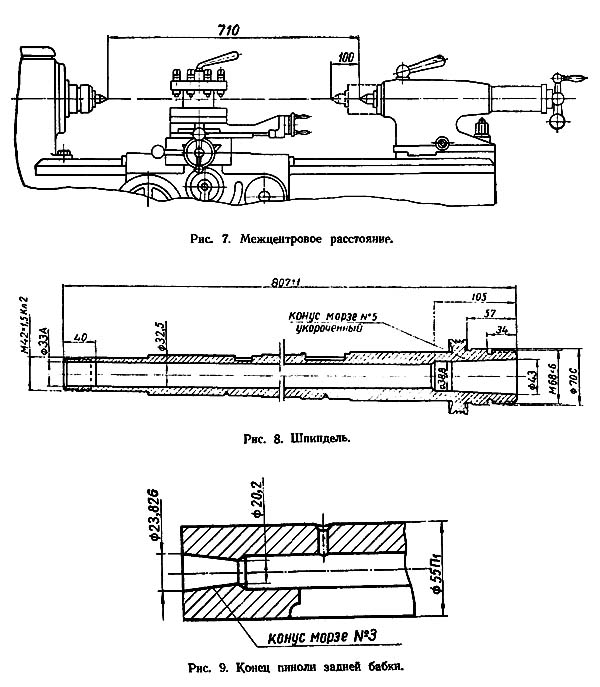

Межцентровое расстояние, шпиндель и задняя бабка станка 1Е61М

При изготовлении применяется нержавеющая сталь и чугун. Токарно-винторезный станок токарный 1Е61 имеет стандартную компоновку, применение качественных материалов и точное позиционирование всех элементов позволило повысить точность резания. Шестерни гитары спрятаны в передней бабке. Кроме этого, станок токарно-винторезный 1Е61М имеет встроенную защиту от перегрузок, за счет чего существенно продлевается срок службы оборудования. Следующие технические параметры модели 1Е61М должны учитываться:

  1. Перемещение суппорта.
  2. Габаритные показатели.
  3. Область применения.
  4. Возможные режимы работы.

Скачать паспорт (инструкцию по эксплуатации) токарного станка 1Е61ВМ

У рассматриваемых моделей технические характеристики практически не отличаются. При учете основных параметров можно определить то, какого типа обработка может проводится.

Технические характеристики

Эффективность оборудования определяется различными качествами. Конструктивные и другие особенности определяют, может ли винторезный станок применяться для проведения тех или иных операций. Наиболее важным параметром назовем класс точности. Токарный станок 1Е61М имеет следующие технические характеристики:

  1. Высота центров 170 мм.
  2. Максимальный диаметр прутка составляет 32 мм. Рассматриваемые токарно-винторезные станки могут применяться для резания прутка. Для его подачи в передней бабке создается специальное отверстие.
  3. Ширина державки для резцов составляет 12 мм. Этот показатель определяет то, с какими державками могут применяться резцы.
  4. Высота у державки 20 мм.
  5. Максимальное перемещение суппорта в продольном направлении 200 мм. Этот показатель определяет то, какой длины может закрепляться заготовка.
  6. Деление лимба в продольном направлении 0,2 мм, в поперечном 0,02 мм. За счет этого обеспечиваются условия для получения деталей с минимальными погрешностями.

Кроме этого, технические характеристики определяют максимальное перемещение пиноли 100 мм, устанавливаемый конус соответствует Морзе 3. Паспорт станка С1Е61ВМ содержит и другую информацию о технических характеристиках, которая должна учитываться при разработке режимов обработки заготовки.

Назначение оборудования

В качестве прототипа токарного станка 1Е61М использовалась модель ТВ-01М. Рассматриваемое оборудование относится к классу легких моделей, первый вариант исполнения появился в продаже в 1965 году. Другие варианты исполнения токарно-винторезных станков по металлу появились в 1975 году. К особенностям подобных предложений отнесем следующие моменты:

  1. Конструкция характеризуется универсальными параметрами. Именно поэтому оно может применяться для выполнения финишных операций при создании деталей высокой точности или нарезании резьбы.
  2. Гладкие цилиндрические поверхности могут обтачиваться при закреплении заготовок в трехкулочковом патроне. Может применяться проходной резец самого различного типа. Наружное точение цилиндрических поверхностей может проводится в несколько проходов при черновой и чистовой обработке.
  3. Растачивание цилиндрической поверхности проводится при применении соответствующего резца. Довольно часто проводится растачивание внутренних отверстий.
  4. Операции отрезания и протачивания канавок. Для отрезания заготовки применяется соответствующий резец. Протачивание канавок проводится при получении самых различных заготовок.
  5. Получение и обработка наружных конических поверхностей. Повысить точность обработки можно при применении копировально-конусной линейки. Больше всего трудностей возникает при обработке конусной поверхности. Для этого требуется специальный станок и соответствующая оснастка.
  6. Обработка отверстий. При установке соответствующей оснастки можно проводить сверление отверстий, а также некоторые другие схожие операции. Отверстия можно встретить в самых различных изделиях.

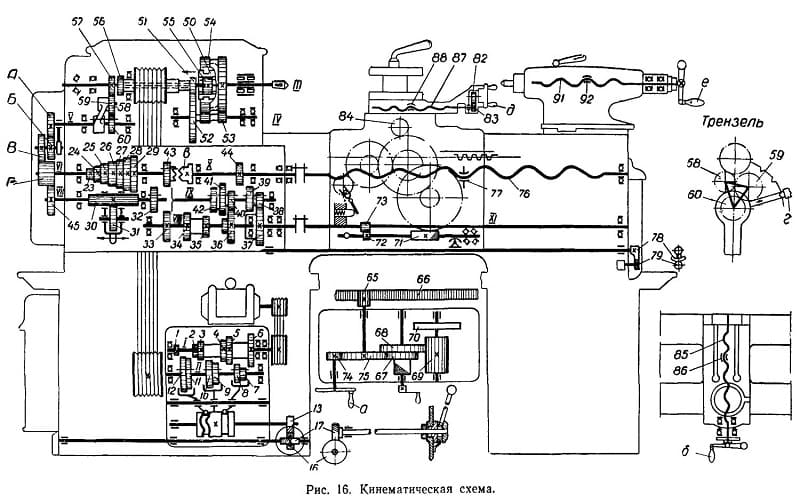

Кинематическая схема токарного станка 1Е61М

Стоит учитывать, что рассматриваемые станки не подходят для проведения массовой обработки. Кроме этого, токарно-винторезные станки уступают по своим характеристикам многим другим предложениям, которые выпускаются сегодня.

Токарно-винторезные станки должны устанавливаться исключительно с рекомендациями производителя.

Они выглядят следующим образом:

  1. Нельзя проводить установку оборудования вблизи аппаратов ударного или механического воздействия. Внешняя вибрация может существенно снизить точность резания.
  2. Установка должна проводится в хорошо освещенном чистом помещении. Однако, прямое попадание солнечных лучей должно быть исключено. Подобная рекомендация связана с тем, что подобная установка может привести к нагреву важных элементов конструкции.
  3. Нельзя проводить установку вблизи систем обогрева и центрального отопления, так как они также становятся причиной нагрева оборудования.
  4. Температурный режим в помещении должен быть в пределах 16-22 градусов Цельсия. Для выдерживания подобного показателя устанавливается приточная вентиляция. Слишком высокая температура может привести к нагреву устройства на момент длительной эксплуатации.
  5. Замена ремней и других элементов должна проводится в соответствии с регламентом.

В целом можно сказать, что область применения подобных станков весьма обширна. Чаще всего они устанавливаются на заводах машиностроительной сферы. В некоторых других областях промышленности показателя производительности и точности обработки недостаточно. Как ранее было отмечено, в продаже встречаются модели с более привлекательными эксплуатационными характеристиками.

Информация о производителе

Разработкой и производством рассматриваемого токарно-винторезного оборудования занимался Ульяновский машиностроительный завод. Наладив производство в 1964 завод выпустил еще несколько других моделей, которые отличаются несущественно.

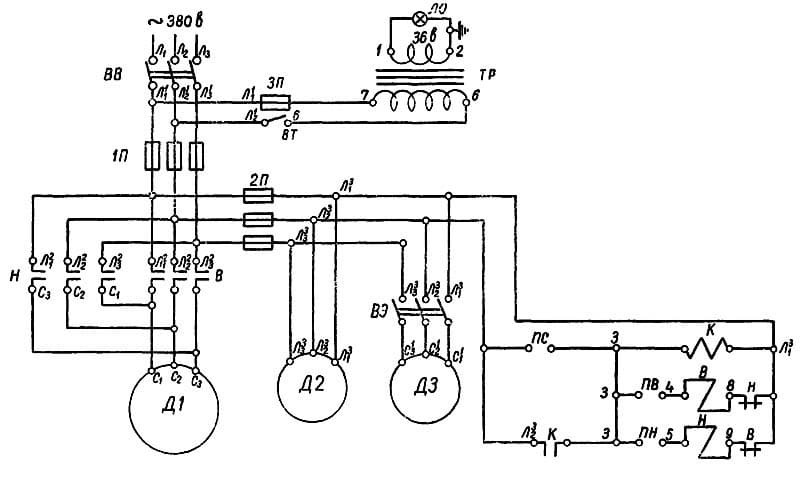

Электрическая схема токарного станка 1Е61М

Завод занимался выпуском и других станков, а также оснастку. Многие модели характеризуются схожей кинематической схемой и унифицированной конструкцией. На сегодняшний день рассматриваемые модели больше не выпускаются, приобрести подобное оборудование довольно сложно.
