Вертикально-сверлильный станок 2А135

Вертикально-сверлильные станки 2А135 в большинстве своем использовались в мелкосерийном производстве или на предприятиях, занимающихся ремонтом и восстановлением крупных агрегатов и машин. Завод станочного оборудования города Стерлитамак прекратил выпуск данной модели станков 1965 году.

Опубликовано
Раздел
Сверлильные

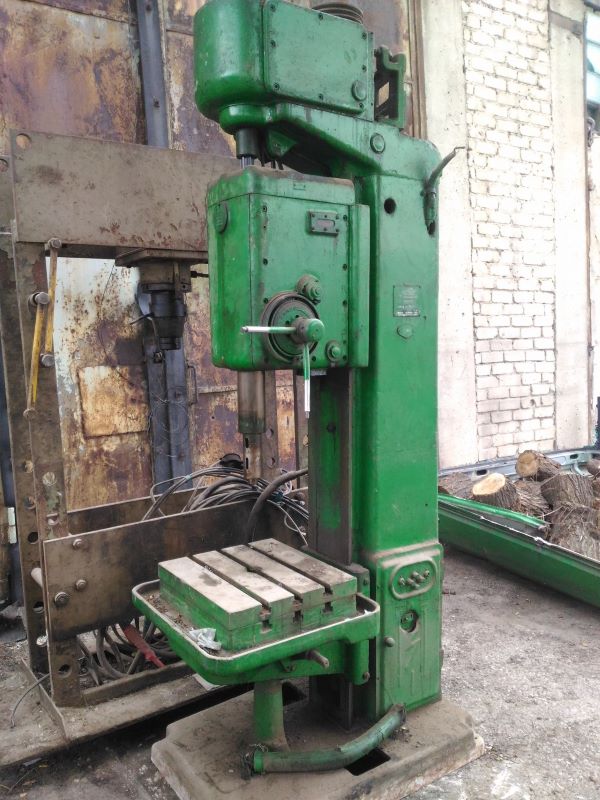

 Несмотря на это, вертикально-сверлильные станки 2А135 до сих пор в строю. Вертикально-сверлильный станок 2А135

Заводская маркировка и обозначение

На основании буквенно-цифрового индекса, расшифровать маркировку станка можно так:

  • 2 – группа – сверлильные станки;
  • А – прошедший модернизацию;
  • 1 – тип – одношпиндельное исполнение;
  • 35 – параметр, характеризующий станок – максимальный диаметр отверстия в стали 35 мм.

Краткое описание

Конструктивно предусмотрена механическая подача инструмента на станке. Это положительно сказывается на производительности, а управление не вызывает сложностей. Глубина обработки контролируется визуально (шкала нониуса) или задается ограничителем перемещения. Выполняемые на вертикально-сверлильном станке 2А135 работы по обработке отверстий можно условно разделить по типу обработки:

  • Черновая:
    • сверление (глухие, сквозные);
    • рассверливание;
    • растачивание;
  • Чистовая:
    • зенкование;
    • зенкерование;
    • цекование;
    • развертывание;
    • развальцовывание;
    • выглаживание;
  • Нарезание резьбы (внутренняя).

 Дооснащение дополнительными агрегатами и приспособлениями позволяло использовать станок в крупносерийном и массовом типах производства.

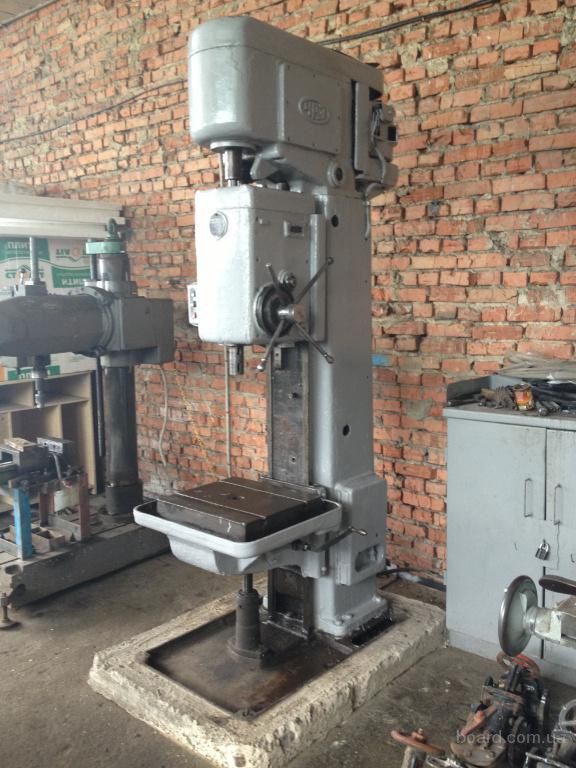

Общий вид сверлильного станка 2А135

Технические характеристики

Технологические возможности и рабочие характеристики вертикально-сверлильного станка 2А135 показаны в параметрах конструктивного исполнения:

Основные данные

  • точностной класс по ГОСТ 8-71 – Н (нормальный);
  • максимальный получаемый размер отверстия, мм:
    • сталь 45 – 35;
    • чугун – 45;
  • отстранение пиноли от направляющих колоны – 300 мм;
  • высота от стола до торца вала, мм:
    • наибольшее - 1130;
    • наименьшее - 705.

Стол

  • установочная плита ШхД – 450х500;
  • ход стола по вертикали – 325;
  • пазы Т-образные, количество – 3.

Шпиндельная бабка

  • посадочный конус под инструмент в шпинделе – Морзе 4 по ГОСТу 24644-81;
  • количество скоростей оборотов – 9;
  • установочные скорости:
    • 68 об/мин;
    • 100 об/мин;
    • 140 об/мин;
    • 195 об/мин;
    • 175 об/мин;
    • 400об/мин;
    • 530 об/мин;
    • 750 об/мин;
    • 1100 об/мин;
  • количество подач – 11;
  • их, регулируемый диапазон – 0,115-1,6 мм/об;
  • мощность при резании на рабочей подаче, max – 1600 кг;
  • момент крутящий - 4000 Н·м;
  • длина перемещения шпинделя – 0,225 м;
  • длина перемещения шпиндльной бабки – 0,2 м;
  • принудительное торможение (динамическое) – есть.

Параметры электрических элементов

  • питающий ток - трехфазный, переменный;
  • мощность электрических двигателей:
    • главного - 4500 Вт;
    • станции сож (Х14-22М) - 125 Вт.

Габариты

  • габаритные размеры станка, ДхШхВ - 1240х810х2500 мм;
  • вес оборудования в сборе - 1,3 т.

Конструкция

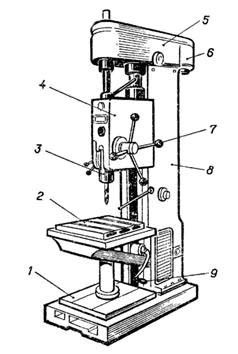

Вертикально-сверлильный станок 2А135 в своей конструкции не имеет узлов повышенной сложности. Тем не менее, инновационные идеи того времени заложили такой запас прочности, что поражает до сих пор. Основные узлы вертикально-сверлильного станка 2А135

  1. Опорная плита для стола;
  2. рабочий стол;
  3. шпиндельный узел;
  4. бабка шпиндельная или коробка скоростей;
  5. головка шпиндельная;
  6. электропривод;
  7. штурвал;
  8. стойка (станина);
  9. рукоятка подъема и опускания рабочего стола.

Устройство узлов

Основную нагрузку вертикально-сверлильный станок 2А135 воспринимает колонной и плитой. Но благодаря корпусному исполнению и большой массе нагрузки и вибрации гасятся, а жесткость увеличивается.

Шпиндель

Шпиндельный узел – жесткая конструкция, поэтому для повышения точности обработки в нем установлены прецизионные подшипники. Его конструкция позволяет выполнять следующие действия:

  • включение подвода после произведения быстрого подвода (автоматически);
  • отключение подвода по достижению установленной глубины обработки;
  • ручное перемещение осуществляется штурвалом;
  • штурвал оборудован устройством автоматического включения привода.

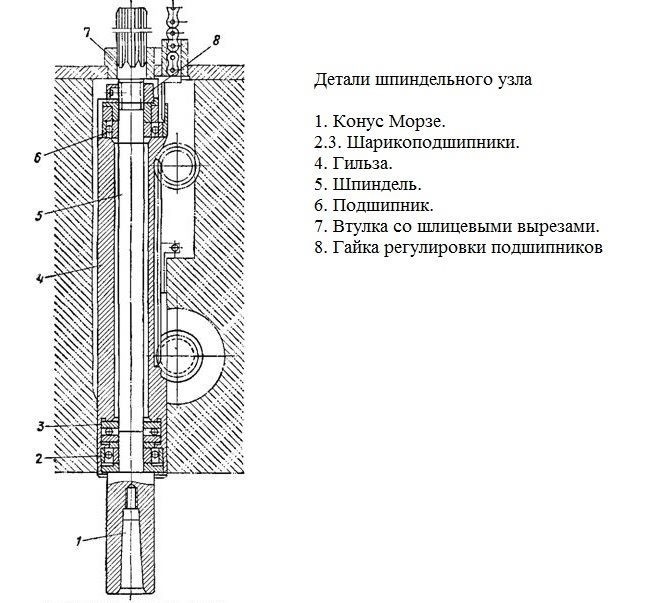

Шпиндельный узел вертикально-сверлильного станка 2А135

Охлаждение

Система охлаждения инструмента и обрабатываемой детали аналогична тем, которые установлены на других вертикально-сверлильных станках. Емкостью является внутренняя полость установочной плиты. На ней смонтирована помпа, а по корпусу идет разводка трубопроводов с кранами, регулирующими подачу СОЖ.

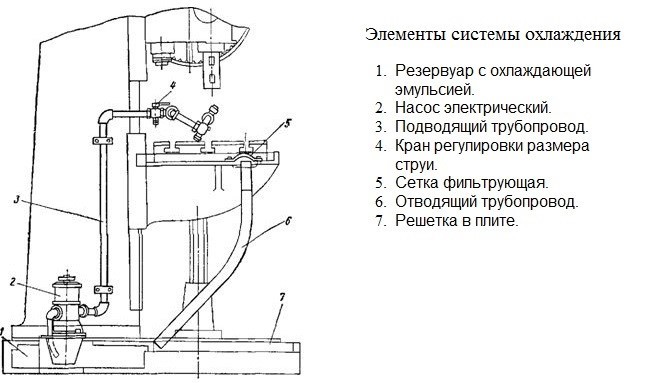

Устройство системы охлаждения вертикально-сверлильного станка 2А135

Коробка скоростей и подач

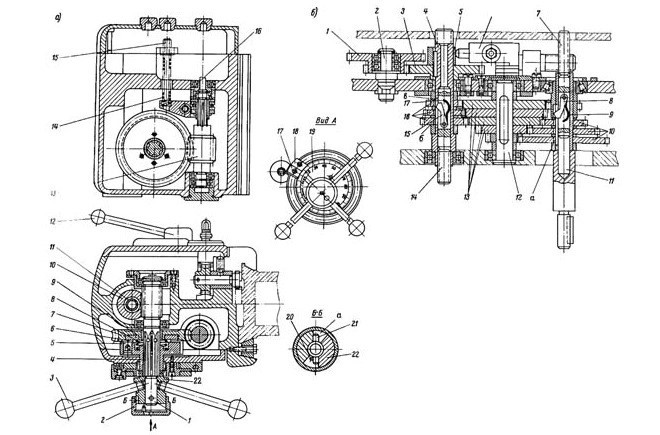

Совмещенная коробка скоростей и подач образует все рабочие движения станка. Основное, главное движение – круговое вращение шпинделя с рабочим инструментом. Вращение от электрического двигателя посредством ременной передачи переходит в коробку. На шпинделе вращение с заданной скоростью образуется двум комплектам блоков шестерен. Вспомогательное движение – перемещение инструмента. Вращение снимается с вала, передающего вращение шпинделю. Выбор подачи и ее включение осуществляется муфтами. Согласно схеме возможны 12 скоростей движения, но из-за того, что две совмещены, в итоге получается 11. Устройство коробки скоростей сверлильного станка 2А135Шпиндельная бабка имеет ручное перемещение для увеличения расстояния между плоскостью стола и торцем шпинделя. Это позволяет устанавливать габаритные детали. Вращение рукоятки приводит в движение шестерню, перемещающуюся по зубчатой рейке. Тем самым осуществляется перемещение шпиндельной бабки.

Кинематика

Схема кинематики предусматривает организацию двух цепей движения:

  1. главное, основное движение – обороты режущего инструмента и шпинделя;
  2. второстепенное движение - рабочие перемещения инструмента во время обработки.

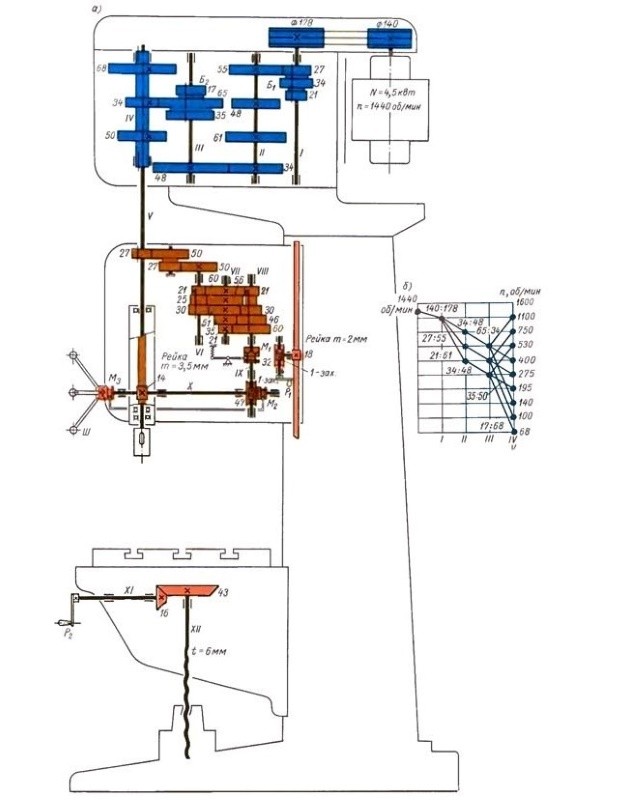

Кинематическая схема вертикально-сверлильного станка 2А135

Электрооборудование

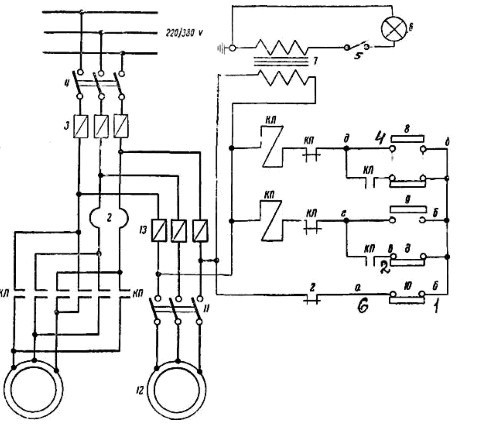

Электрическая схема показывает как производится управление отдельными рабочими органами на вертикально-сверлильном станке 2А135. Подача питания осуществляется включением пакетника 4. Командоаппарат кнопочный, с раздельным включением электродвигателей. Питание на освещение рабочей зоны взято с одной фазы и проходит через трансформатор. Электрическая схема вертикально-сверлильного станка 2А135

Паспортные данные

Перечень поставляемого инструмента и оборудования в комплекте станка, а также электрические и механические чертежи содержит паспорт на станок. Там же находятся требования к:

  • монтажу;
  • выверке;
  • приемке.

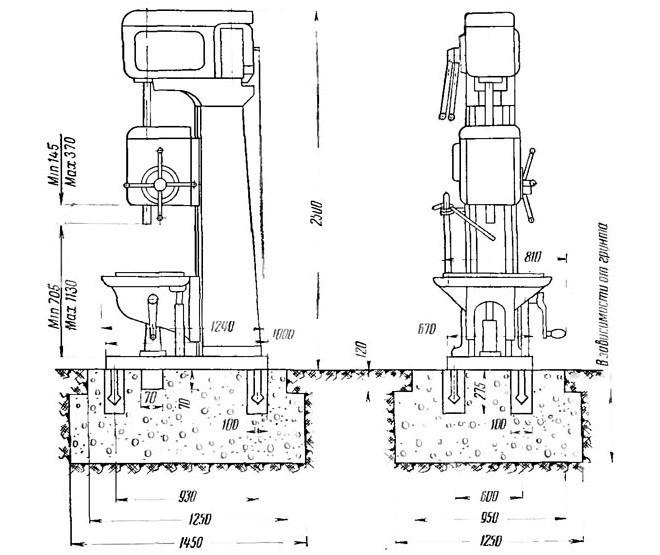

На рисунке указаны размеры фундаментной подушки и установочные размеры. Монтажные размеры станка 2А135Руководство по эксплуатации содержит сведения:

  • о точках смазки;
  • периодичности осмотров и ремонтов;
  • возникших неисправностях и вариантах их устранения;
  • о перечне подшипников;
  • о материалах, использующихся для изготовления и ремонта деталей, вышедших из строя.
Скачать паспорт (инструкцию по эксплуатации) вертикально-сверлильного станка 2А135

Достоинства и недостатки

На протяжении 50-ти лет вертикально-сверлильные станки 2А135 работают в цехах предприятий и в мастерских. Этому способствует заложенный советскими конструкторами запас прочности. Современные модели требуют дорогого ремонта уже по истечении 5-и лет активного использования. К достоинствам следует отнести:

  • Длительный срок эксплуатирования.
  • Стоимость. Покупка бывшего в употреблении оборудования, по сравнению с современными аналогами, стоит гораздо дешевле. При поломке стоимость деталей и их изготовление не высока. Доступные и недорогие материалы.
  • Простое управление. Отсутствие электронной начинки позволяет работать на станке после вводного курса обучения.
