Современные производители предлагают широкий модельный ряд шлифовальных станков. Они позволяют решать практически любые задачи, связанные с обработкой любых поверхностей: заточкой, шлифованием, полированием. Особое место в этом ряду занимают шлифовальные станки называемые гриндерами. Они относятся к категории ленточно-шлифовальных станков. Быстрая смена абразива от крупного до мелкого делает их незаменимыми на производстве, в ремонтных центрах, в гараже и домашней мастерской.

Гриндер своими руками

Высокая цена заставляет многих умельцев делать гриндер своими руками. Реализация этой идеи не является достаточно сложной. Обладая определёнными навыками в слесарной работе изготовление гриндера становиться возможным даже в условиях домашней или гаражной мастерской. Имея доступ к определённым деталям можно изготовить как стационарный (настольный), так и переносной гриндер.

Определение и назначение гриндера

Агрегат, в основе которого имеется приводное устройство, приводящее в движение абразивную ленту, называется гриндером. Они классифицируются по следующим признакам:

  • назначению;
  • области применения (промышленный или для индивидуального использования);
  • характеру исполнения (стационарный, ручной);
  • способу производства (промышленные аппараты или изготовленные самостоятельно).

К основным задачам, которые решаются с помощью гриндера относятся:

  • удаление остатков черновой обработки (заусенцев, оставшихся острых кромок, различных выступов);
  • шлифование поверхности;
  • удаление последствий коррозии и старых лакокрасочных материалов;
  • заточки ножей и режущих инструментов.

Все перечисленные задачи решает профессиональный гриндер. Такой станок обладает расширенными возможностями. Обычно их выполняет комбинированными с несколькими абразивными устройствами (например, лента и диск).

Схема и принцип работы гриндера

Конструктивно любой гриндер состоит из следующих элементов:

  • электрический двигатель;
  • шкив с закреплённым прямым роликом;
  • натяжные ролики;
  • поворотный прижимной механизм;
  • абразивная лента;
  • основание.

Для расширения функциональных возможностей агрегата отдельные конструкции имеют дополнительные элементы, позволяющие проводить работы с сильно загрязнёнными или подвергшимися глубокой коррозии поверхностями. В этом случае на ведущий вал двигателя устанавливается абразивный диск.

Гриндер самодельный собирается по аналогичной схеме, как и профессиональный.

Основным принципом работы такой шлифовальной машины является приведение в движение абразивной ленты с помощью системы роликов.

Она состоит из главного ролика, который является ведущим. Он закрепляется на валу двигателя. Остальные ролики являются второстепенными или ведомыми. Они имеют механизм регулировки, который позволяет изменять натяжение ленты. Для изменения угла наклона гриндер имеет механизм его регулировки.

Двигатель для гриндера выбирают исходя из перечня работ, которые планируется выполнять и имеющегося в наличии. На промышленный гриндер устанавливают двигатель, рассчитанный в соответствии с заданными параметрами. Он позволяет получить требуемую скорость ленты гриндера. Величину этого параметра определяют обороты вала двигателя и размер шкива. Наиболее оптимальной скоростью движения ленты, считается скорость, около 30 м/сек. Для упрощения получения необходимых параметров разработана сводная таблица. С ёе помощью можно найти готовый результат скорости движения ленты в зависимости от числа оборотов выбранного двигателя. Её можно точно рассчитать, используя известные формулы и данные таблицы.

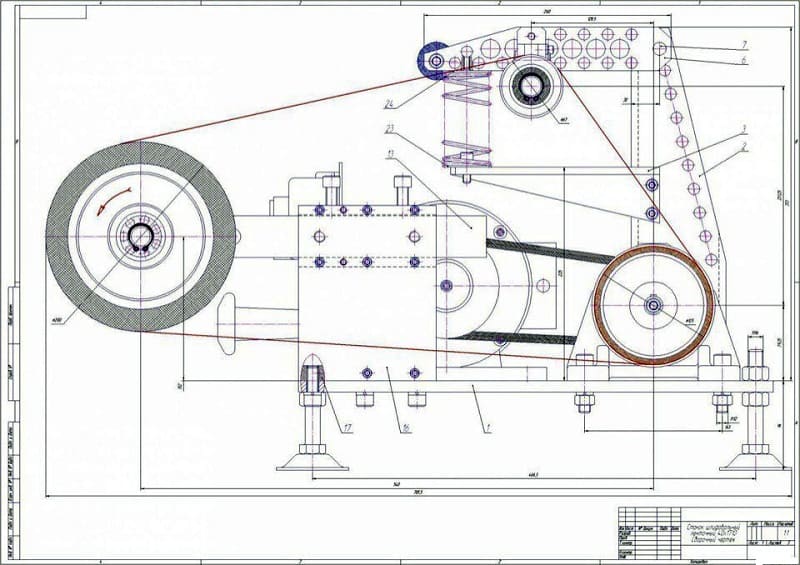

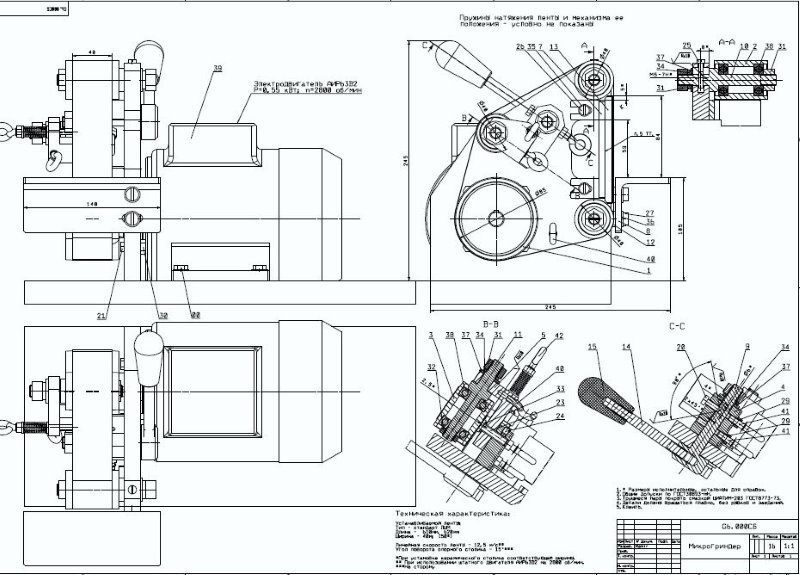

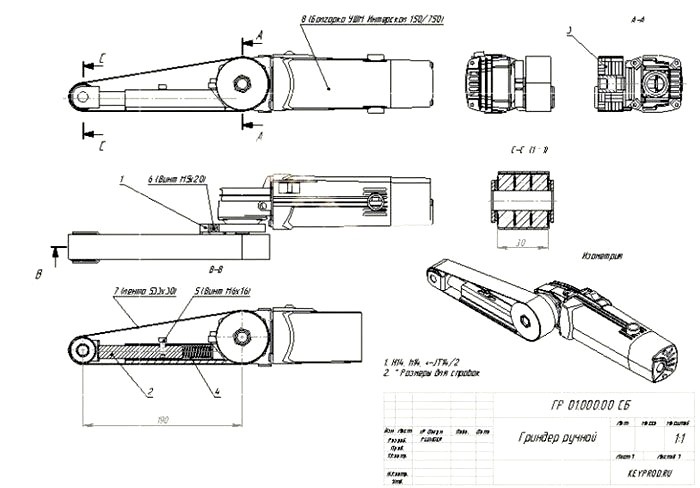

В современной литературе и интернет порталах можно найти чертежи с размерами различных конструкций гриндеров. При выборе схемы и конструкции будущего устройства необходимо оценить свои возможности по приобретению или изготовлению каждого элемента такого агрегата. Например, какой электродвигатель планируется использовать. Определить необходимые габариты всего изделия. Какой тип ленты планируется применять на гриндере.

Преимущества перед точилом

Ленточный гриндер обладает определённым рядом преимуществ по сравнению с другими инструментами, предназначенными для заточки и шлифования. По сравнению с точилом он имеет следующие преимущества:

  • расширенные возможности по обработке поверхности, в том числе у деталей больших размеров и массы;
  • улучшенные возможности по позиционированию инструмента относительно обрабатываемой поверхности;
  • равномерное стачивание абразивного покрытия ленты (в отличие от кругов у точила)
  • упрощённая система замены абразива.

Более широкие возможности по обработке поверхностей, которые присущи гриндерам выражаются не только в обработке крупногабаритных деталей. Даже самый простой гриндер способен проводить обработку поверхностей второго и третьего порядка, например, труб, крыльев и кузова автомобилей.

Правильный подбор лент позволяет проводить все этапы обработки: грубую заточку, шлифовку, полировку.

Абразивный круг, которым оснащён точильный станок, в процессе работы изнашивается неравномерно. Это приводит к нарушению его геометрии, следовательно, точности и качества обработки.

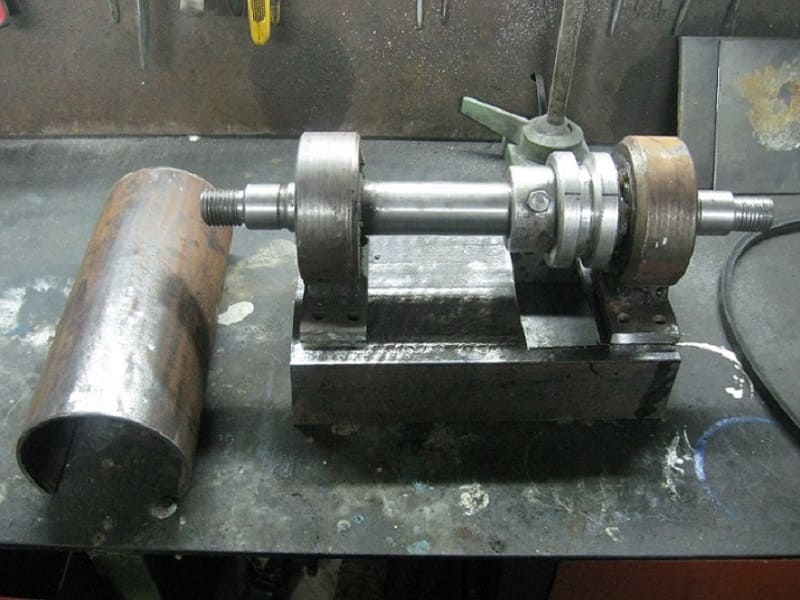

Точило

Однако, гриндеру присущи два недостатка, связанные с их конструкцией. К первому относиться более низкая надёжность. Это связано с наличием более сложного механизма приведения ленты в движение: подшипники, валы, натяжные пружины, сама лента. У станка только двигатель и абразивный круг.

Конструктивная сложность требует периодического осмотра и проведения обслуживания. Износ подшипников приводит к нарушению балансировки и как следствие к неравномерному прилеганию ленты. Длительное использование гриндера изменяет геометрию валов. Они из цилиндрических валов становятся овальными.

Гриндеры от Чапая

В настоящее время в литературе и на просторах интернета предлагается большое количество конструкций ленточных шлифовальных инструментов. Отдельные из них признаются более удачными, другие сложны в реализации.

Одними из удачных разработок признаются конструкции гриндеров от Чапая. Разработчик Андрей Чапай предлагает профессиональные инструменты и версии для домашней мастерской. Одним из существенных преимуществ этих гриндеров является широкий диапазон изменения углов обработки. Для решения этой задачи автором была предложена оригинальная конструкция поворотного стола. Такая конструкция легла в основу всех гриндеров профессиональной линейки. К ним относятся: гриндер ГЧ 10, ГЧ 12 и ГЧ 16. Они получили достаточно высокую оценку среди специалистов. Для расширения функциональных возможностей автор снабдил свои изделия устройством для крепления диска. Поворотная станина собранная из двух металлических листов толщиной в 12 миллиметров обеспечивает высокую надёжность работы всего инструмента.

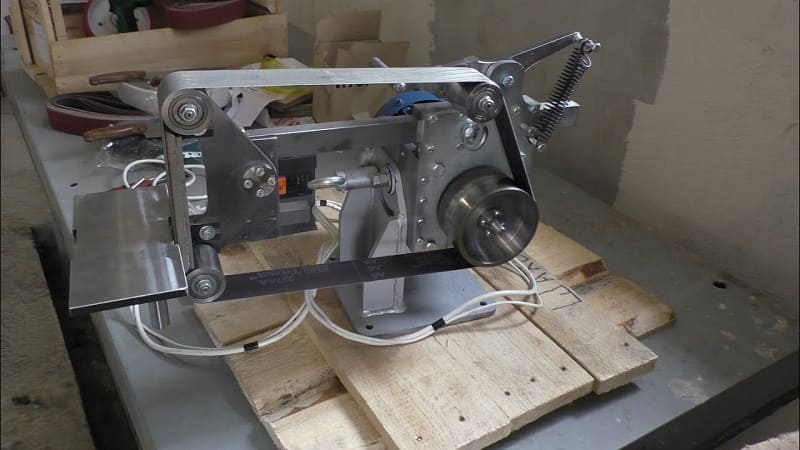

Гриндер от Чапая

Кроме профессиональных вариантов Чапай разработал мобильные версии (ГЧ610-63 и ГЧ610-71). Они удобны в работе и демонстрируют хорошие потребительские характеристики.

Гриндеры от Рустама

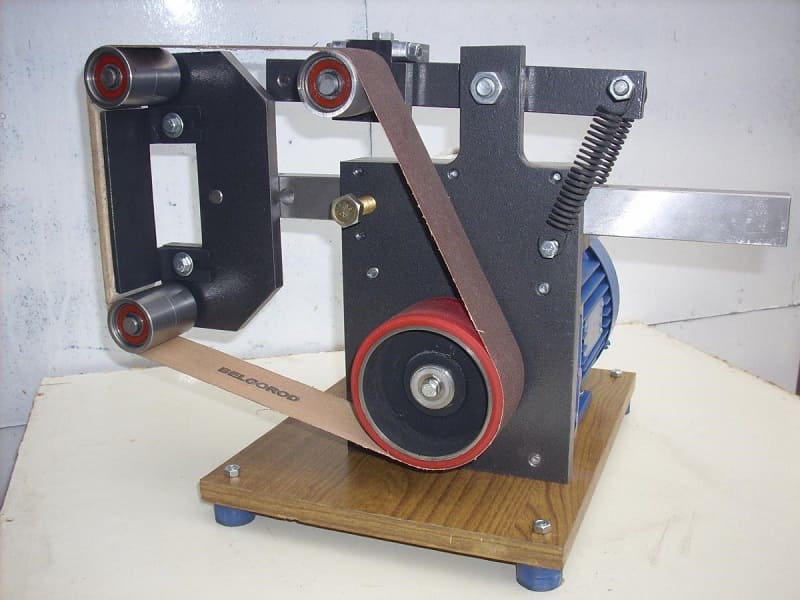

Наиболее распространённой моделью является гриндер ГР-1. Они комплектуются двумя типами двигателей: однофазными или трёхфазными. Гриндер от Рустама имеет двигатель мощностью 1,1 кВт. Этой мощности вполне хватает для обеспечения необходимых характеристик. В разработанной конструкции применяют ролики, которые покрыты слоем пропилена. Это позволяет значительно снизить уровень шума и снизить уровень нагрева во время вращения.

Гриндер от Рустама

Оригинальная конструкция поворотного стола позволяет проводить обработку деталей различной геометрической формы.

Изготовление гриндера своими руками

Высокие цены на устройства подобного типа подталкивают многих изготовить станок своими руками. Для реализации такой идеи следует понять, как сделать гриндер в условиях домашней мастерской. С этой целью необходимо определиться со следующими положениями:

  • какие задачи планируется решать с помощью такого агрегата;
  • выбрать схему, которая удовлетворяет предъявленным требованиям;
  • подобрать комплектующие (согласно схеме);
  • осуществить изготовление гриндера своими руками.

Самостоятельно можно изготовить стационарный или ручной гриндер. Во всех случаях должно быть разработано устройство способное осуществлять передачу вращательного движения от вала двигателя к ведущему и ведомому ролику. Они в свою очередь заставляют двигаться по кругу абразивную ленту. Собрать гриндер можно на основе практически любого электрического двигателя. Например, использовать двигатель от пылесоса. Опыт эксплуатации таких агрегатов показал, что желательно иметь систему управления скоростью движения ленты. Это повышает эффективность её использования. С этой целью можно использовать готовый частотник или шаговый переключатель.

Можно разместить гриндер на наждак. Это значительно упрощает поставленную задачу. Для создания жёсткой конструкции целесообразно предусмотреть вхождение уголка из металла. Он придаст конструкции требуемую жёсткость. Ведущие и ведомые валики могут быть изготовлены из различных подручных материалов. Например, из дерева, пластмассы, дюралюминия, профильной трубы.

Самыми главными условия их изготовления являются строгое соблюдение геометрической формы и обеспечение необходимой шероховатости поверхности. Для гриндера этот показатель должен находиться в пределах от Ra1,25 до Ra2,5. Повышения шероховатости приведёт к быстрому износу ленты. Его снижение вызовет проскальзывание и нарушение работоспособности гриндера. Это не позволит проводить качественную обработку по металлу. При использовании наждака в качестве основы для гриндера необходимо учитывать перечисленные особенности.

Кроме этого необходимо предусмотреть возможность защиты роликом и подшипников от попадания частиц материала, образовавшихся во время шлифовки. Загрязнение этих элементов приведёт к выходу из строя каждого из них. Обеспечить надёжное крепление роликов можно с помощью стандартных шплинтов или с помощью специально изготовленного пальца.

Из болгарки

Наиболее простой и распространённой конструкцией является гриндер из болгарки. В качестве основы используют двигатель и электрическую схему управления расположенные на шлифовальной машинке. Для приведения в движение абразивной ленты изготавливается специальная насадка. Она состоит из двух валов и системы крепления. Гриндер для ушм является дополнительной оснасткой. Чтобы собрать из ушм своими руками гриндер, необходимо самостоятельно изготовить отдельные элементы конструкции.

Готовые конструкции можно найти из 125 УШМ. Они устанавливаются на болгарку, создавая ленточный механизм для использования стандартной абразивной ленты. Горизонтальный механизм позволяет обеспечить необходимые характеристики гриндера.

С двигателем от стиральной машины

Основным элементов шлифовальных машин является двигатель. Его можно подобрать самостоятельно от других электрических приборов. Одним из вариантов является самодельный гриндер с двигателем от стиральной машины. Использование такого мотора требует создание надёжной станины и системы крепления всех элементов.

Своими руками из двигателя от стиральной машины изготавливают готовый агрегат, предварительно рассчитав скорость вращения ленты. Это возможно сделать, зная его характеристики: мощность двигателя и число оборотов. Если скорость вращения окажется слишком высокая, необходимо разработать систему электронного управления двигателем.

Обычно для упрощения задачи используют двигатель небольшой стиральной машинки. Это значительно упрощает задачу изготовления гириндера своими руками. Такие гриндеры изготавливаются под стандартный размер ленты шириной 75 мм и длиной 475 мм.

Из дрели

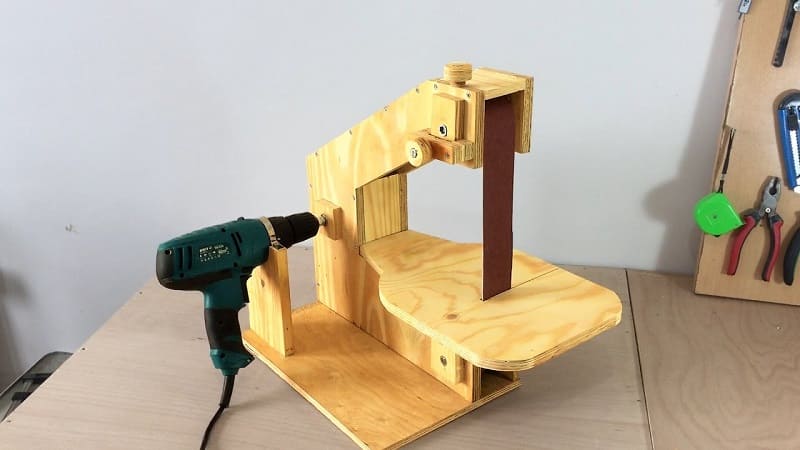

Гриндер из дрели можно изготовить, используя набор несложных приспособлений. В этом случае он представляет специальную насадку для патрона. Изготовленные своими руками они предназначены для выполнения не сложных работ по зачистке поверхностей и шлифованию. Существует большое количество вариантов исполнения таких конструкций. Обладая простейшими навыками в слесарных работах можно самостоятельно разработать схему агрегата и изготовить его собственными руками.

Гриндер из дрели

Применение дрели позволяет создавать стационарные конструкции на станине и переносные. В этом случае дрель не крепится на станке, а переноситься к обрабатываемой поверхности.

Из шлифмашинки

Наиболее распространёнными являются схемы гриндера в которых в качестве двигателя используется шлифовальный станок. Для реализации этих схем необходимо изготовить ведущий и ведомый вал, каркас и систему регулировки натяжения абразивной ленты. Гриндер из шлифовальной машинки своими руками может быть быстро изготовлен в домашней мастерской. Закреплённая на станине шлифовальная машина позволяет получить качественный стационарный гриндер для решения широкого круга задач, связанных с заточкой и шлифовкой.

Пошаговая инструкция по изготовлению

Этап 1. Корпус устройства

Нам понадобятся:

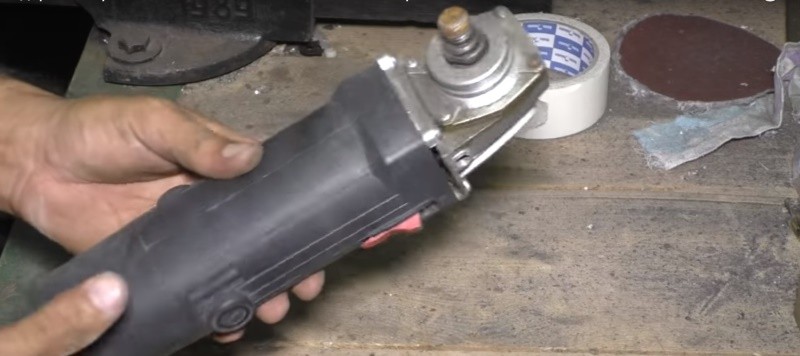

  • в качестве привода будет использоваться УШМ;

Привод из болгарки

  • труба 15 мм с квадратным профилем;

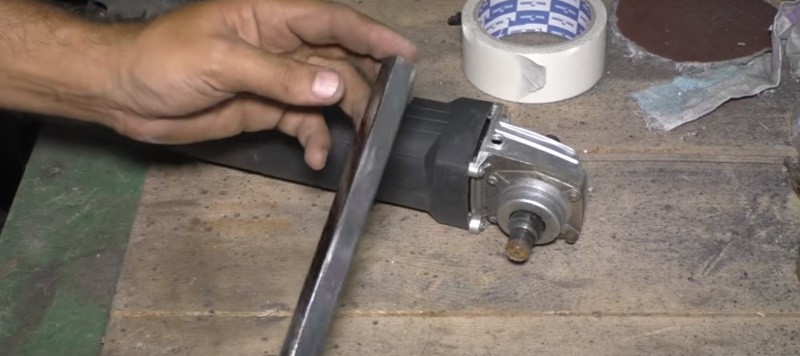

Квадратная труба

  • четырехмиллиметровая металлическая полоса.

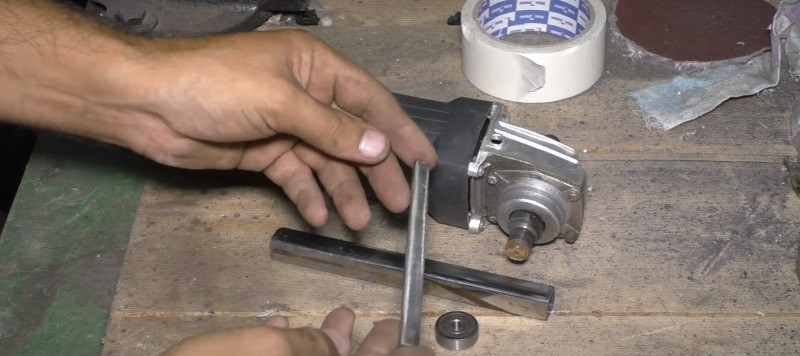

Металлическая полоса 4 мм

  1. Сначала загнем металлическую полосу под диаметр шлифмашинки.

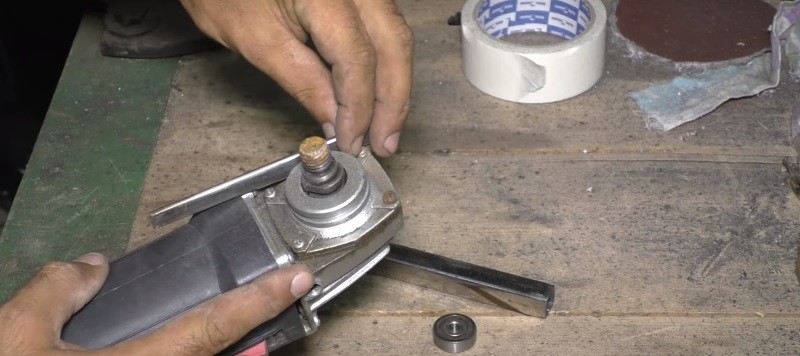

Сгибание металлической полосы

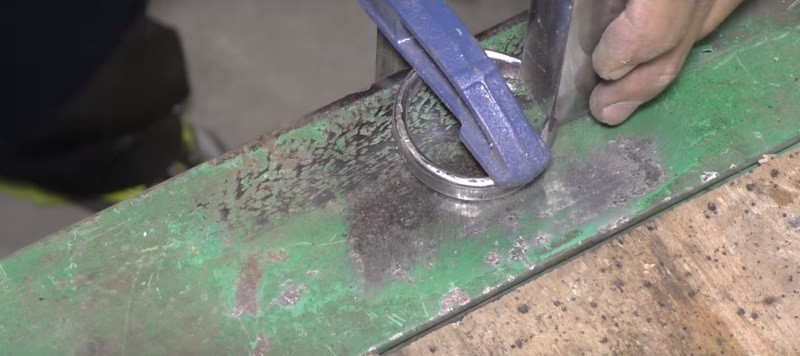

  1. Приступаем к сварочным работам. Прижимаем ободок к ровной поверхности и ставим квадрат со стороной 2 см под прямым углом.

Подготовка к сварочным работам

  1. Проверяем углы и можно прихватывать и обваривать.

Сварка

  1. Можно зачистить все швы, но этот этап не обязателен.

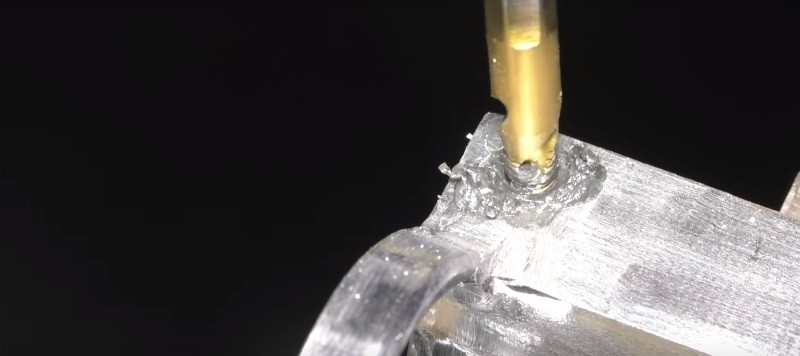

Нарезание резьбы

  1. Теперь необходимо в месте стягивания обжимного кольца нарезать резьбу диаметром 4 мм. Для этого керним и сверлим.

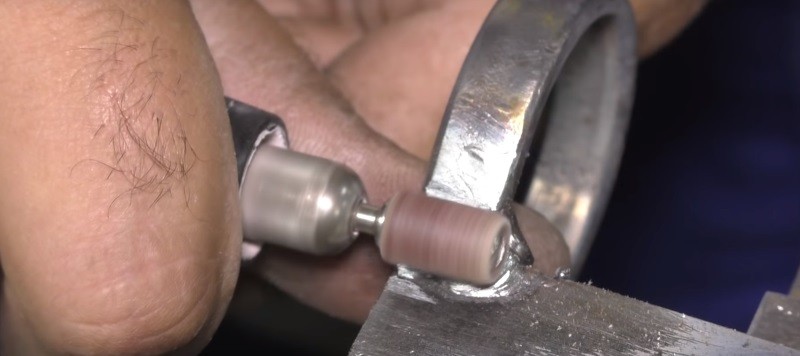

Зачистка швов

  1. С помощью УШМ разрезаем заготовку, чтобы хомут мог обжиматься.

Разрезание заготовки болгаркой

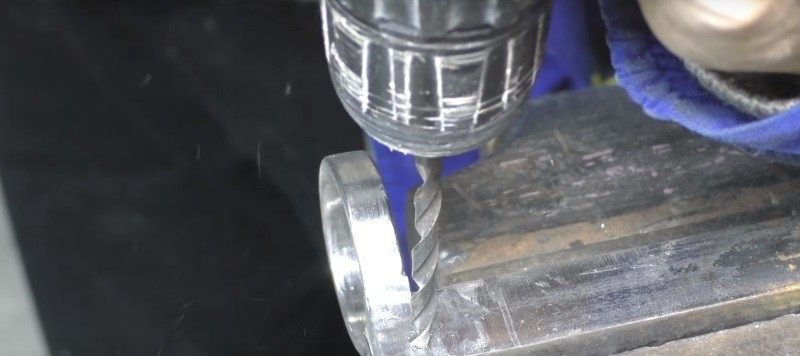

  1. С обратной стороны сверлим отверстие под тело болта, чтобы он в этой половине свободно входил, а в другую вкручивался.

Сверление отверстия под тело болта

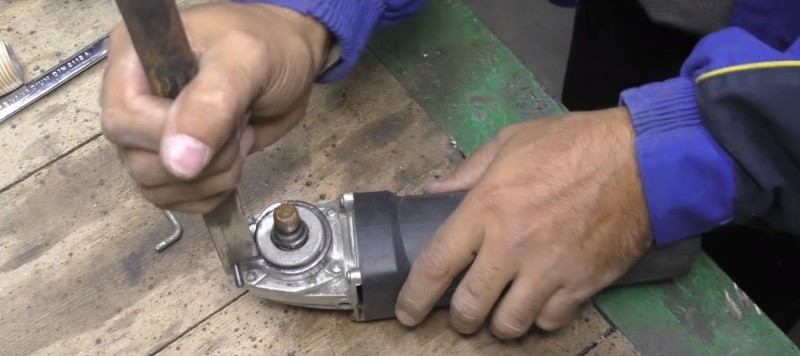

  1. Примеряем корпус. Если ничего не болтается, то можно продолжать.

Примера корпуса

  1. На данном этапе необходимо, чтобы ведущий ролик был готов. Привариваем профильную трубу перпендикулярно ролику, предварительно определив его середину.

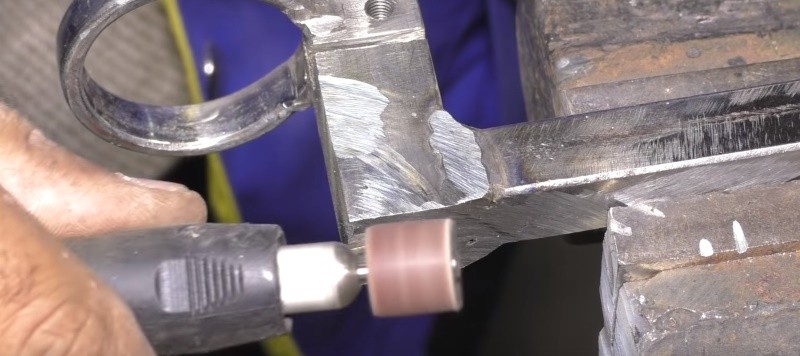

  1. Зачищаем и зашлифовываем.

Зачистка и шлифовка швов

Этап 2. Ведущий ролик

  1. На гайке нужно сделать небольшие насечки. Это делается для того, чтобы карбоксильная смола в них пробежала и лучше держала гайку при вращении.

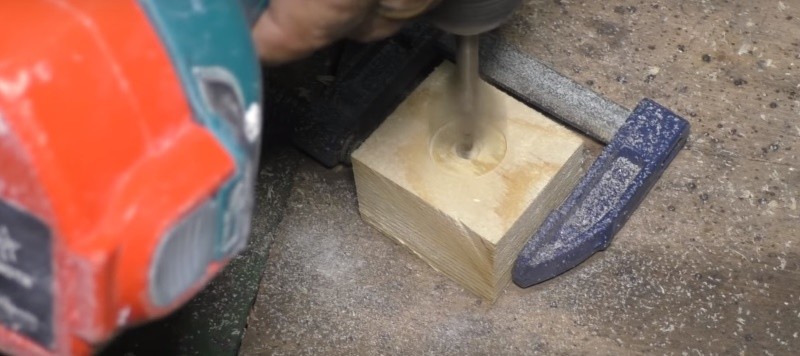

Сверление отверсия с заготовке деревянного ролика

  1. На гайке нужно сделать небольшие насечки. Это делается для того, чтобы карбоксильная смола в них пробежала и лучше держала гайку при вращении.

Изготовление насечек на гайке

  1. Разводим смолу и заливаем. Оборотную сторону проклеить малярным скотчем, иначе клей вытечет.

Заливаем отверстие смолой

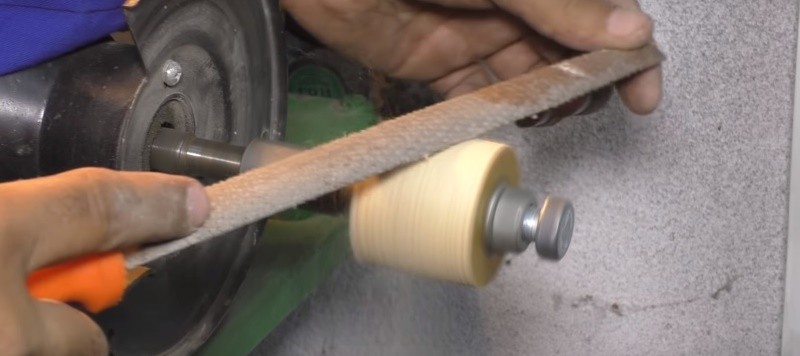

  1. Обработку начинаем только спустя 24 часа. С использованием рашпиля начинаем придавать ролику форму.

Придание формы ролику

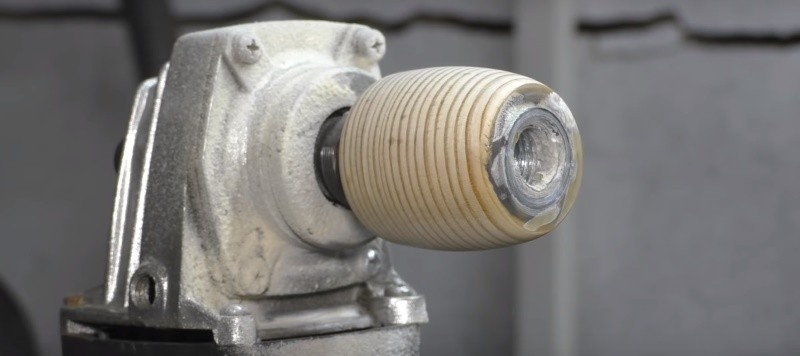

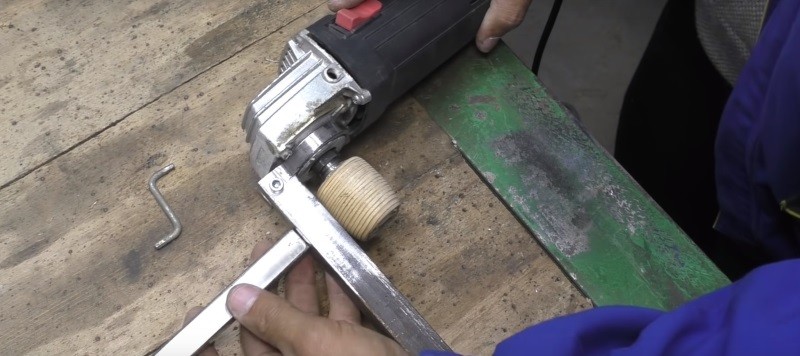

  1. Зажимаем болгарку в тиски и продолжаем. Сначала делаем ролик полукруглым, позже будем обтачивать до получения нужной формы.

Делаем ролик полукруглым

Этап 3. Ролик с натяжным механизмом

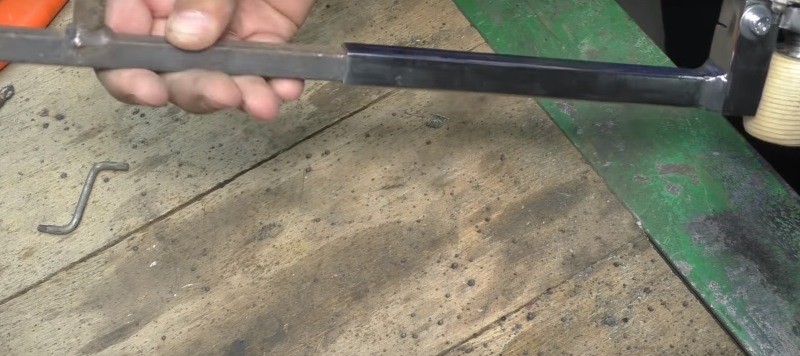

  1. За основу берем металлический квадрат со сторонами 12 мм. Он лучше всего подходит под эту профильную трубу.

Металлический квадрат со сторонами 12 мм

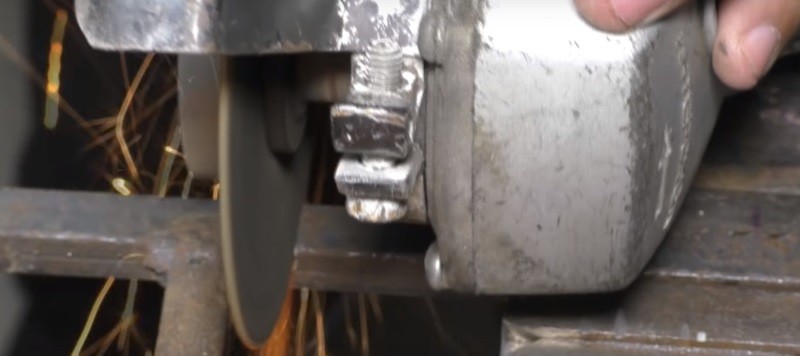

  1. Обрезаем ненужные детали.

Обрезка лишнего

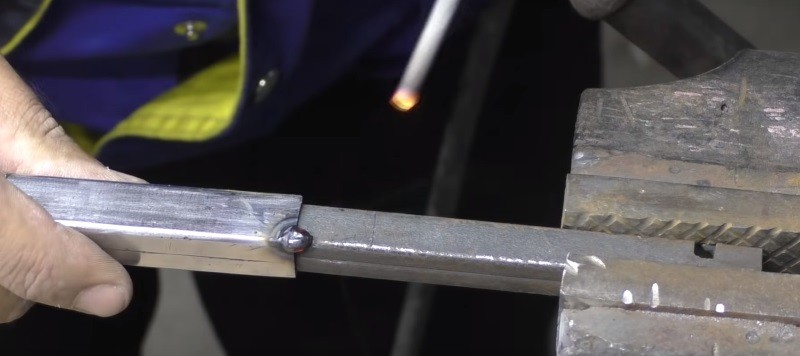

  1. Надеваем кусочек профильной трубы на край квадрата и обвариваем. В ней и будет закреплен подшипник, который будет выполнять функцию ролика.

Сварка трубы и квадрата

  1. Сверлим отверстие диаметром 8 мм под вал подшипника и укорачиваем деталь.

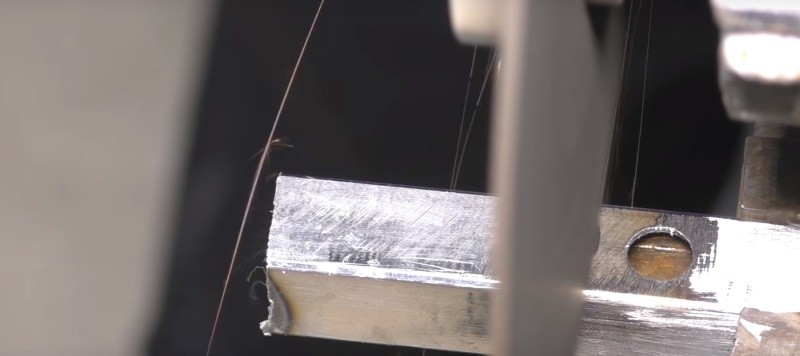

Сверление отверстия под вал подшипника

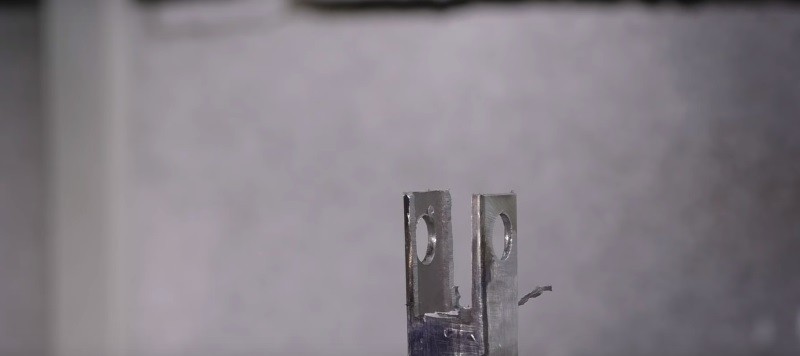

  1. Теперь необходимо срезать 2 стенки профильной трубы для посадки подшипника.

Срезаем две стенки профиля

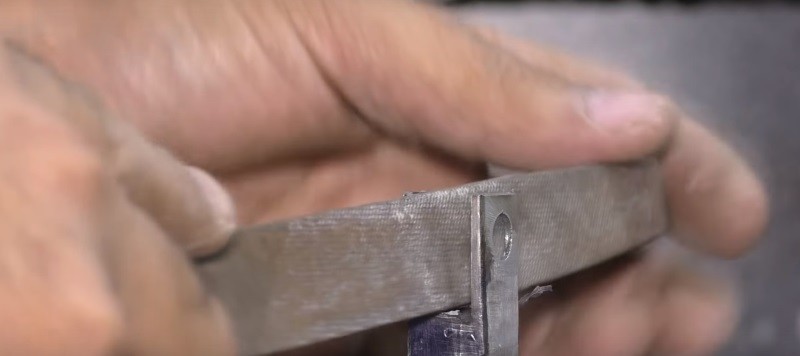

  1. После реза все обрабатываем напильником.

Обработка детали напильником

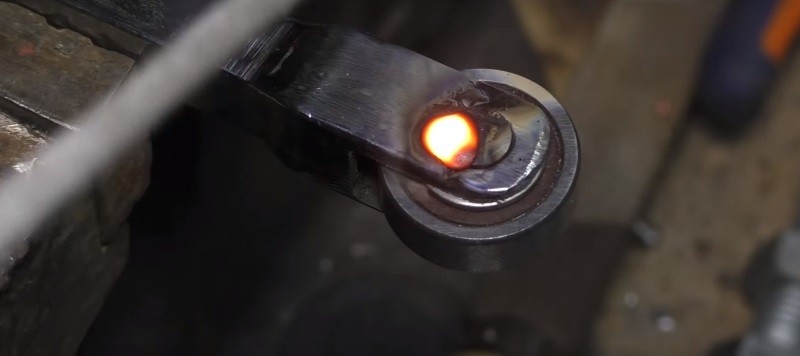

  1. В качестве вала можно использовать сверло на 8 мм. Вставляем вал в ролик и прихватываем.

Привариваем ролик

  1. После изготовления всех деталей гриндера можно переходить к сборке. Вставляем ролик с натяжителем и надеваем абразивную ленту.

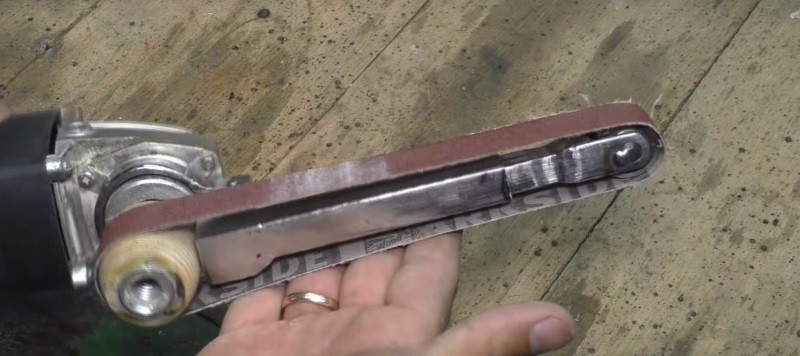

Сборка гриндера

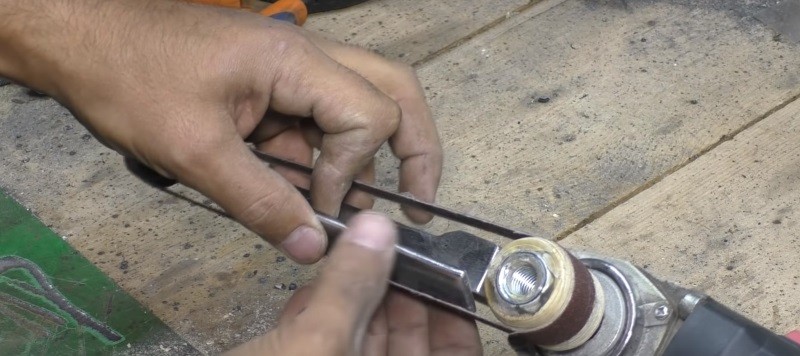

  1. У этой конструкции еще не хватает плоского упора. Выставляем упор под ленту и можно прихватывать.

Вставка упора под ленту

Видеоинструкции по изготовлению

Кроме научно-популярной литературы, в которой приводятся схемы конструкций, расчётные формулы и сводные таблицы, помогающие выбрать необходимую конструкцию гриндера. Разобраться, как можно изготовить такой агрегат своими руками.

На популярных интернет порталах можно найти видео инструкции по сборке и применению гриндера. Например, такую информацию можно узнать, посмотрев следующие видео:

Таких ссылок достаточно много. Поэтому можно выбрать наиболее приемлемый видеосюжет для изготовления гриндера своими руками.

Как сделать ролики для гриндера

Ролики, на которые помещается абразивная лента, могут быть подобраны из готовых образцов. Этот подход может быть реализован в том случае, если такая возможность существует. В большинстве случаев изготавливают ролики для гриндера своими руками. Их размеры колеблются от 70 мм до 150 мм. Он определяется шириной применяемой ленты. В этом случае используют следующий подход:

  1. Выбирают механизм натяжения ленты.
  2. Размеры каждого из роликов.
  3. Имеющийся в наличии материал.
  4. Способы крепления.

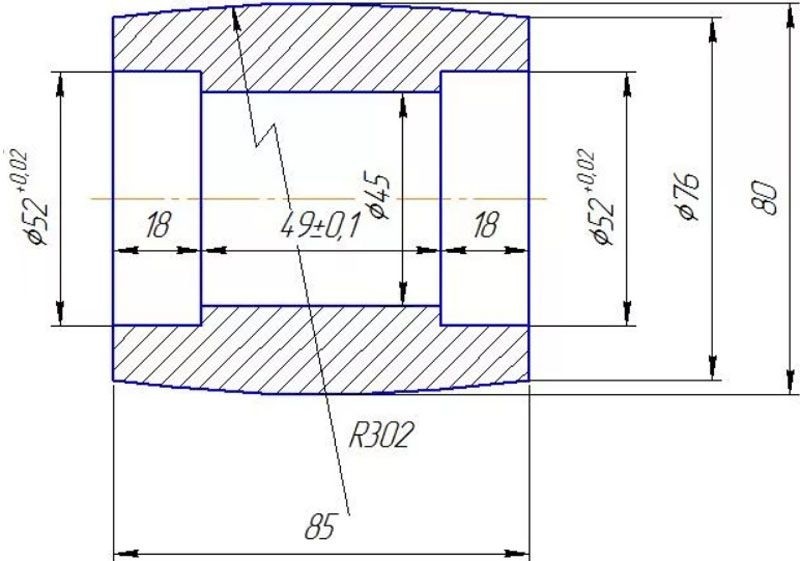

Чертеж роликов для гриндера

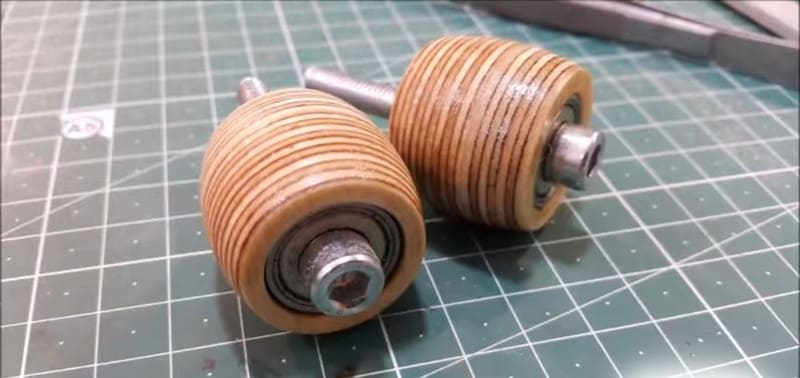

Наиболее доступными материалами для изготовления роликов для гриндера считают дерево или фанеру, пвх заготовки, готовые подшипники. Для изготовления роликов из пвх трубы выбирают заготовку, у которой внутренний и внешний диаметр соответствует заданному на чертеже. Основным недостатком такого ролика является то, что при больших скоростях вращения происходит повышение температура. Поэтому полипропиленовый ролик может терять свою первоначальную форму.

Самодельные ролики для гриндера

Изготовление таких роликов из подшипников сводится к их подбору по внутреннему и внешнему диаметру. Профессионалы советуют выбирать подшипники не ниже шестого класса.

В отдельных случаях используют дерево. Например, можно изготовить ролики своими руками из фанеры. Вся конструкция получиться достаточно лёгкая.

Основным условием является требование – петля вращения абразивной ленты должна быть надёжной долговечной. Натяжной ролик для гринтера должен иметь механизм регулировки, который будет обеспечивать требуемую степень натяжения.

Все ролики должны устанавливаться вертикально. Даже незначительное изменение относительного положения приведёт к быстрому разрыву ленты.

Шкив для гриндера

Этот элемент конструкции является самым сложным в изготовлении. Готовый шкив для гриндера достаточно дорогостоящая деталь. Для его самостоятельного изготовления необходимы определённые знания в области механики и токарного дела. Получить качественный шкив можно из стали или дюралюминия. В этом случае заготовку необходимо обрабатывать на металлорежущих станках. В упрощённом варианте можно его изготовить из фанеры. Она должна быть ФСФ или ФБ. Толщина выбирается исходя из ширины применяемой ленты.

Диаметр ведущего вала рассчитывается на основании характеристик выбранного двигателя и требуемой скорости движения ленты. Такой расчёт можно произвести самостоятельно или воспользоваться существующими таблицами.

Склеивание ленты

Современные изготовители абразивных материалов предлагают готовые к использованию ленты. Они могут быть в рулонах заданной величины или склеенные в кольцо. Обычно возникает необходимость изготавливать абразивную ленту для гриндера под конкретные размеры. Это производиться путём склеивания полосы под конкретный размер. Для решения этой задачи потребуются следующие материалы:

  • тесьма для склеивания абразивных материалов;
  • клей;
  • жидкость для обезжиривания (бензин или уайтспирит);
  • струбцина или груз для сжатия склеенных частей.

Клеить ленту следует соблюдая следующую последовательность:

  1. Размечают полосу абразива для гриндера по длине с учётом стыка, который делается под углом. Чем он больше, тем длина соприкосновения больше.
  2. Из тесьмы вырезают подложку необходимой длины. Она обеспечивает надёжность склеивания.
  3. Поверхности подготавливают к нанесению клея: зачищают наждачной бумагой и обезжиривают.
  4. Клеем покрывают подложку и часть ленты.
  5. Аккуратно прижимают подложку к абразивной ленте и скрепляют их между собой с помощью имеющихся инструментов.

Если склейка проведена аккуратно самодельная лента прослужит достаточно долго. По своим потребительским характеристикам она будет не хуже, чем произведенные образцы на предприятии.

Устройство поворотного стола

Расширение функциональных возможностей самодельного гриндера можно осуществить, изготовив поворотный стол. Он позволит производить обработку более сложных изделий и увеличит производительность.

Для реализации этой идеи необходимо разработать и изготовить своими руками механизм поворота. При разработке необходимо помнить, что с одной стороны станина должна быть поворотная, с другой стороны она должна обеспечивать надёжное крепление необходимых механизмов.

Обзор заводских моделей и цен

Многообразие выпускаемых заводских моделей создаёт большие трудности при выборе необходимого агрегата. Выбор осуществляется на основе следующих критериев:

  • количество выполняемых функций;
  • технические характеристики отдельных узлов и агрегатов;
  • по цене, указанной заводом изготовителем.

Наиболее целесообразным считается подход на основе критерия «эффективность – стоимость». Благодаря грамотному определению этого критерия можно выбрать эффективный гриндер, по приемлемой цене.

Левша

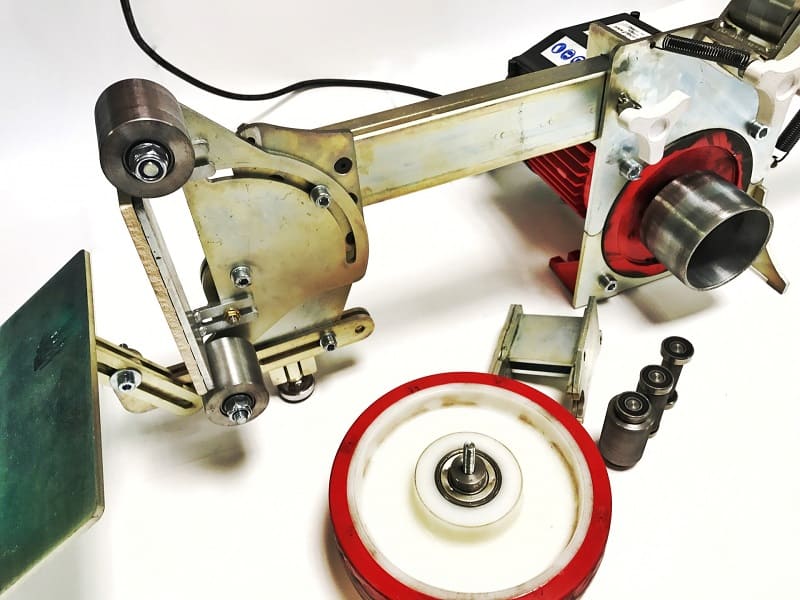

Гриндер ленточный Левша 610 относится к категории профессиональных станков. Он работает от от трёхфазной сети 380 в или двухфазной 220 в. Обладая поворотной станиной, которая может поворачиваться на 90° обеспечивает обработку заготовок различной формы. Гриндер Левша 610 обеспечивает скорость вращения ленты в 15 м/с. Этот ленточный гриндер оснащён двигателем мощностью 1,1 кВт. Он обеспечивает скорость вращения 3000 об/мин.

Гриндер ленточный "Левша"

Производитель предлагает несколько модификаций своей продукции: 610pro, mg 610a, Левша 1250. Каждая из перечисленных моделей обладает своими особенностями в конструкции. Например, гриндер мастак 610 рассчитан на использование ленты длиной в 610 мм. Похожими характеристиками обладают гриндеры от компании мосгриндер.

Энергомаш

Компания энергомаш предлагает гриндеры собственного производства. Обладая мощной производственной базой они изготавливают линейку гриндеров, предназначенных для решения различных задач поверхностной обработки. В основном это профессиональное оборудование рассчитанное на различную длину ленты.

Зубр

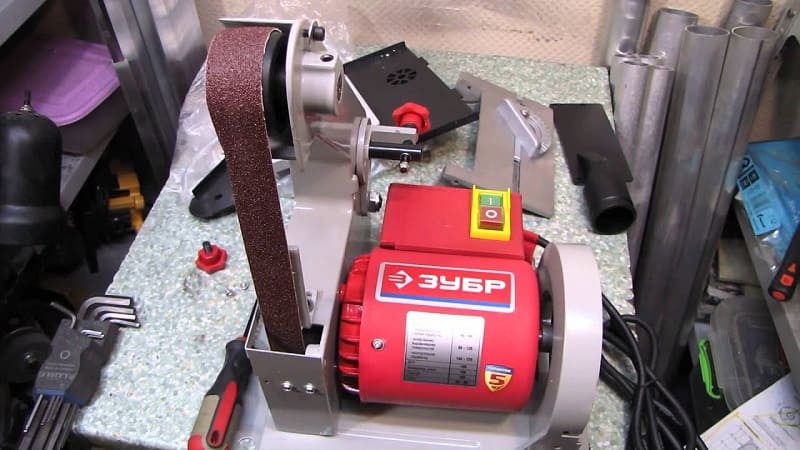

Шлифовальную машину «Зубр» относят к категории универсальных переносных станков. Обладая двумя шлифовальными инструментами (круг и лента), она позволяет решить практически любые задачи зачистки и шлифования. Благодаря угловому упору и фиксации угла наклона рабочего стола предусмотрена возможность изменения плоскости обработки и обеспечения высокой точности. Специальная система отвода образовавшейся пыли и продуктов обработки улучшает условия работы, снижает запылённость и пожароопасность.

Гриндер Зубр

Предусмотренная система защиты от непроизвольного включения электрической цепи обеспечивает соблюдение правил техники безопасности.

Grinderok

Эта компания предлагает несколько типов шлифовального оборудования, которые относятся к категории гриндеров. К ним относятся такие семейства:

  • Гендальф;
  • Фродо;
  • Филит;
  • Сэм.

Каждый из предлагаемых инструментов обладает своими достоинствами и недостатками.

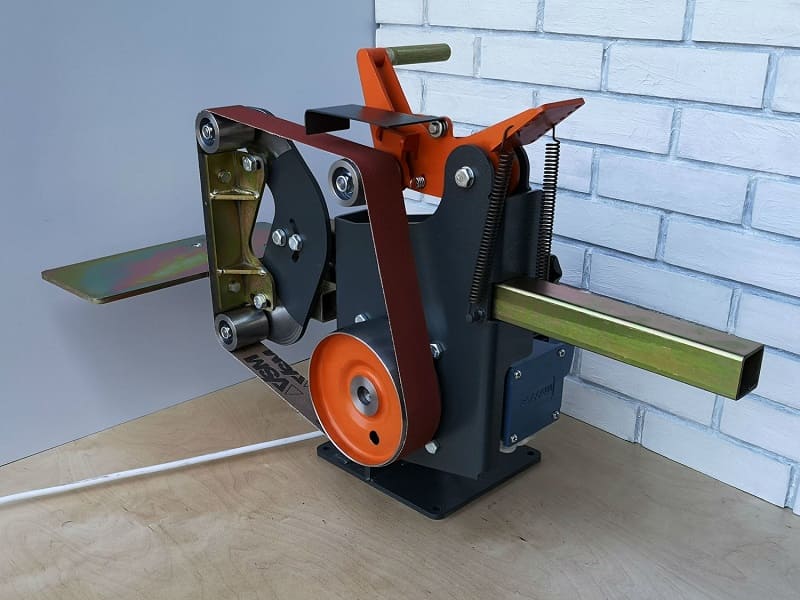

Гриндер "Фродо"

Одним из существенных недостатков является цена. Она начинается с 24000 рублей и доходит до 41000 рублей. Чтобы сделать правильный выбор из этих семейств, следует определиться с перечнем задач, которые планируется решать с помощью приобретённого станка.
