Широкое применение чугуна для изготовления различных деталей потребовало разработки методов их ремонта. Обычные, хорошо известные способы не давали необходимых результатов. Это связано с его специфической структурой и физическими свойствами. Это потребовало разработать совершенно новые электроды для сварки чугуна.

Электроды для сварки чугуна

Методы и особенности сварки чугуна

Отличительными особенностями сварочного процесса считаются:

  • после завершения работ происходит быстрое падение температуры в области созданного шва;
  • образование тугоплавких оксидов;
  • высокий показатель текучести;
  • не удаётся создать равномерный нагрев;
  • при перегреве происходит образование и интенсивное выделение различных газов;
  • присутствие в его составе кремния и других элементов, способных формировать тугоплавкие окислы, которые вызывают появление слабо проваренных мест или вообще к непровару.

В настоящее время для учёта перечисленных особенностей разработаны три метода:

  • горячий метод (с предварительным подогревом);
  • полугорячий;
  • холодный (без предварительного подогрева).

Каждая из этих методов применяется для решения отдельных практических задач. Первая применяется в основном в тяжёлой промышленности. Для его реализации необходимо специальное оборудование позволяющее нагревать изделие до высокой температуры. Основным ограничением в этом методе является поддержание необходимой температуры и недопущение его перехода в стадию расплава. Что приводит к изменению в структуре металла и образованию новых трещин. После завершения процесса охлаждение должно производиться медленно, естественным образом.

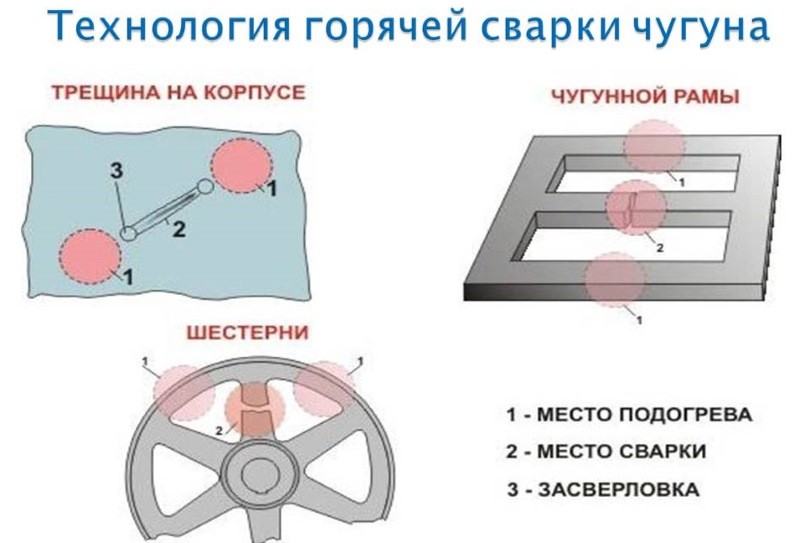

Технология горячей сварки чугуна

Второй метод сварки (полугорячая или с предварительным подогревом) предполагает нагревание свариваемых деталей до температуры в 300 градусов с постепенным введением в зону огня графитизирующих веществ. В качестве таких элементов используется алюминий или кремний. Они обеспечивают высокое качество полученного шва.

Для повышения качества шва при использовании этих методов применяют предварительное воздействие на заготовку:

  • легирование с помощью, так называемых, графитизаторов (позволяют стабилизировать внутреннюю структуру в процессе охлаждения);
  • легирование для получения перлито-ферритовой структуры, особенно это необходимо при сваривании чугуна с низкоуглеродистой сталью;
  • добавление кислородосодержащих компонентов для повышения степени окисления (выжигания) углерода, что способствует получению шва из низкоуглеродистой стали;
  • добавление сплавов цветных металлов (например, медно-никелевых, медно- железных и так далее, имеющих температуру плавления близкую к чугуну), что повышает пластичность шва.

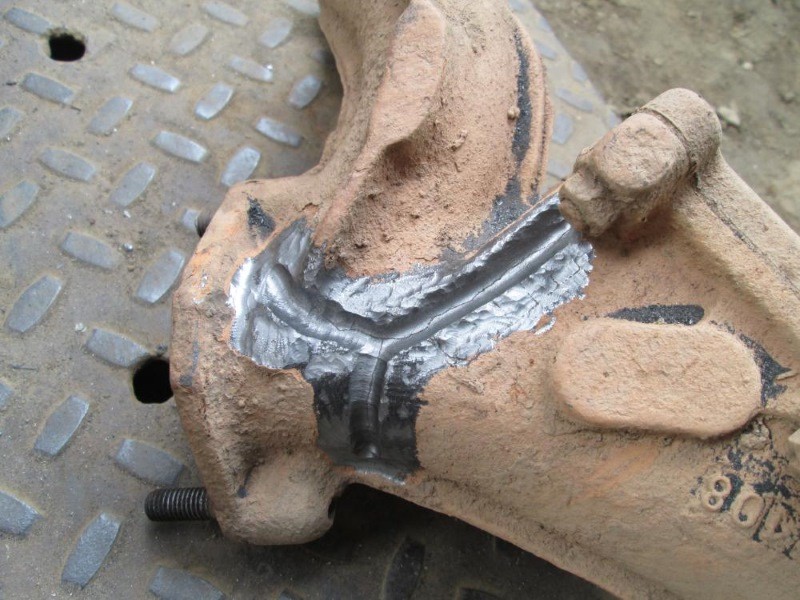

Сварочный шов чугуна

Холодная сварка чугуна (без предварительного подогрева) предполагает точный контроль параметров сварочной дуги и кромок свариваемого металла. Целесообразно использовать этот метод для изделий, у которых длина шва не превышает 25 мм. Реализация всех трёх методов производится с помощью следующих процессов:

  • ручной дуговой сварки (с применением требуемых электродов);
  • полуавтоматической;
  • аргонодуговой.

Для них применяются электроды следующих типов: чугунные, с медной основой, никелевым стержнем, стальным сердечником.

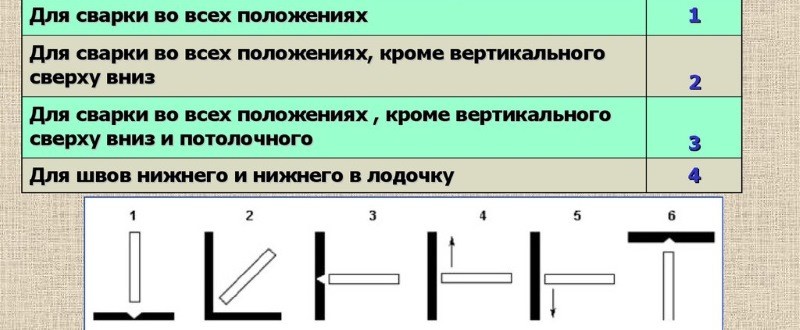

Классификация электродов по допустимым положениям сварки

Современные производители предлагают широкий ассортимент изделий для осуществления сварки. Оптимальный подбор  производится на основе оценки следующих параметров:

  • какой материал планируется сваривать (только чугунные заготовки или чугун с другим металлом, например сталью);
  • марка металла;
  • каким методом планируется сварить чугун;
  • цели и решаемые задачи (сварка двух отдельных деталей, наплавка, заварка брака в литье);
  • надёжность производителя;
  • стоимость.

Проанализировав эти положения можно точно подобрать необходимую марку. Профессионалы советуют производить выбор электродов для сварки чугуна на основе существующих стандартов, рекомендаций и опыта проведения подобных работ.

Маркировка электродов по чугуну

Современные стандарты устанавливают для применения различные типы изделий для сварки. В них приведено, какие марки, для каких условий сварки пригодны. Маркировка состоит из двух составляющих. Первая это набор заглавных букв, каждая из которых позволяет расшифровать состав. Заглавная М указывает на наличие в его составе меди, буква Н свидетельствует о присутствии никеля. Последняя буква объясняет, для какого металла он предназначен, например буква Ч – это чугун. Последующий набор цифр указывает на марку в предлагаемой серии. В отдельных случаях в маркировку добавляют аббревиатуру, позволяющую уточнить конкретную принадлежность. Например, буквы УД – свидетельствуют о необходимости их применения для сварки стали углеродистой и низколегированной.

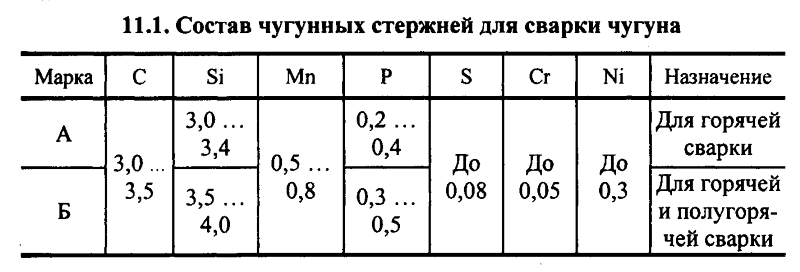

Состав электродов для сварки чугуна

Популярные марки электродов для сварки чугуна

Теоретические разработки и многолетний опыт сварочных работ с чугунными изделиями позволил выявить определённые марки, которые позволяют наиболее эффективно решать поставленную задачу.

Электроды для горячей сварки чугуна

Для реализации этого метода предполагается получение для чугуна температуры равной 600 градусов Цельсия. Наиболее приемлемыми считаются изделия с обозначением ЦЧ-4. Они обеспечивают высокое качество сварки чугуна со сталью. При этом металл не теряет своих первоначальных свойств. Хорошо зарекомендовали себя никелевые, например, ОК 92.18. Такой образец – это гарант высокого качества и надёжности получаемого шва. Его основу составляет никелевый сердечник. Отличительной особенностью является малое количество шлака, которое образуется при сварке. Добавленный никель позволяет получить наилучшие показатели вязкости в наплавляемом металле. В дальнейшем он достаточно легко обрабатывается.

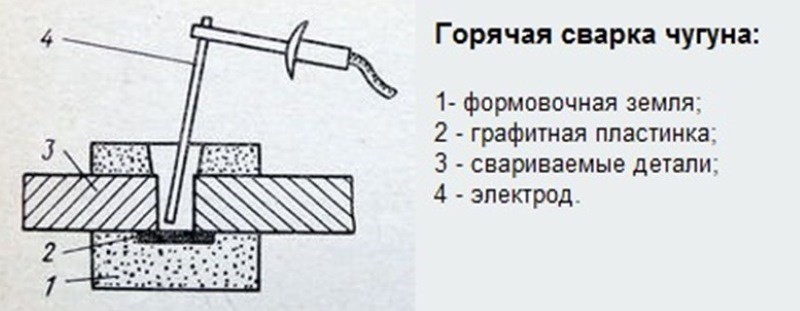

Горячая сварка чугуна электродом

На производствах применяют образцы с добавлением меди. К ним относятся изделия марки УОНИ-13/45 или К-5. Медный электрод обеспечивает мелкокапельный перенос металла на шов.

В основе обоих типов имеется стальная проволока. На неё нанесено соответствующее покрытие. Для проведения сварки этими образцами применяется стандартный сварочный аппарат.

Электроды для холодной сварки чугуна

К технологии холодной сварки относится процесс, который протекает, при температуре около 200 °С. Для столь низкой температуры применяются следующие марки: ОЗЧ (2 или 6), МНЧ-2 или так называемые, универсальные к которым относятся ЦЧ-4. Сварка чугуна электродами при холодном способе производится при нижнем или вертикальном расположении деталей. Каждый из перечисленных типов хорошо проявляет себя в соответствующих условиях. Хорошо зарекомендовали себя электроды для холодной сварки и наплавки марки ОЗЧ-6. Задача качественной сварки важных стыков и наплавка без подогрева производится изделиями марки МНЧ-2. При определённых условиях для наплавки без подогрева используют марку ОЗЖН-1. Они позволяют наплавлять большие объёмы металла.

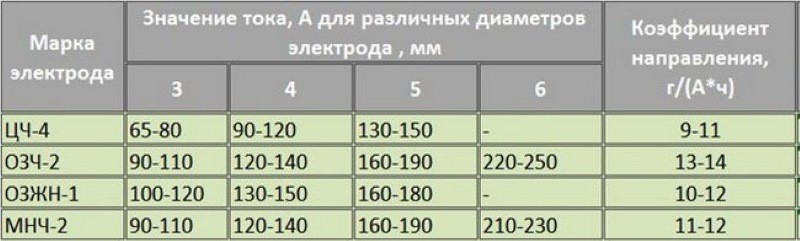

Таблица значение тока для различных марок чугуна

Электроды для сварки чугуна и стали

Часто возникает задача сваривания таких металлов как чугун и сталь. В этом случае стараются подобрать наиболее подходящие изделия для стали. К ним относятся универсальные марки ЦЧ-4. Они хорошо зарекомендовали себя при проведении горячей и холодной сварки этих двух металлов. Кроме отечественных образцов хорошо зарекомендовали себя импортные изделия марок Ficast NiFe и ZELLER 855. Они показали хорошие результаты и обеспечивают ровный и прочный шов.

Электроды по ковкому чугуну

Для получения наиболее крепкого и надёжного шва при работе с кованым чугуном применяют сварочные электроды следующих марок: МНЧ-2, ОЗЧ-6 (2) или ЦЧ-4.

Электроды по серому чугуну

Наилучшие результаты соединения деталей из серого чугуна, устранение трещин и дефектов получаю при применении чугунных электродов следующих марок: ОЗЧ-6 (2), ОЗЖН-1 или 2.

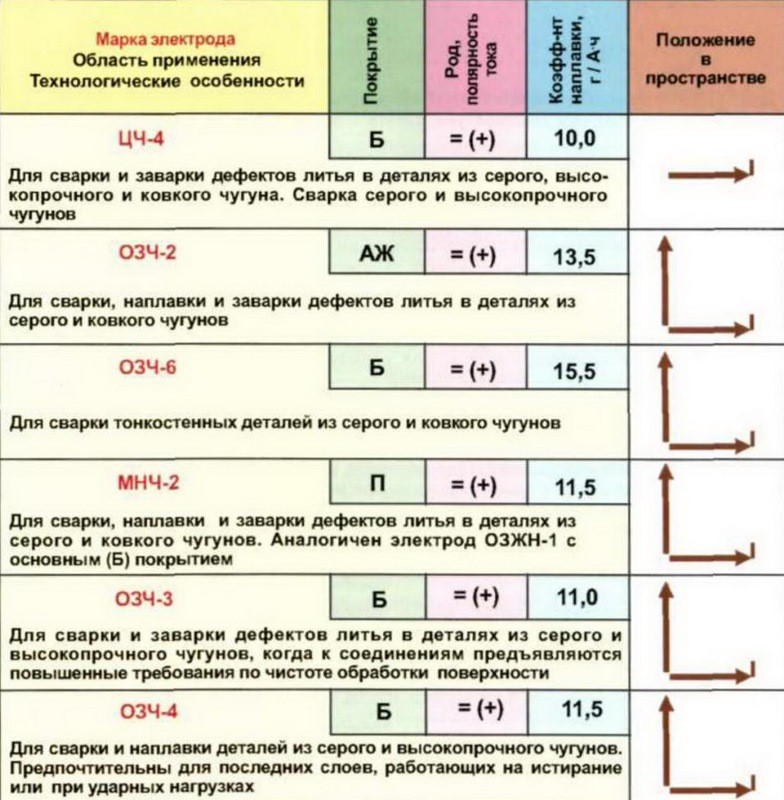

Технологические особенности электродов по чугуну

Лучшие электроды по чугуну

Отзывы профессионалов о качестве таких изделий и надёжности соединения, которое получается с их помощью, показал, что наиболее востребованными считаются изделия следующих марок: ОЗЧ-2 и 4; МНЧ-2; ЦЧ-4; ОЗЖН-1, ОК 92.18.

Популярные производители

Наиболее известными производителями, которые зарекомендовали себя, как изготовители наиболее качественных и надёжных изделий считаются:

  • отечественные – это ASPIK; СпецЭлектрод; Фрунзе-Электрод;
  • импортные — UTP Schweißmaterial, Ashland Chemical USA, ESAB, Oerlikon Corporation AG.

Все получили оценку наивысшего качества, показывающие наилучшие результаты.

Как сварить чугун в домашних условиях

Проведение ремонта чугунных деталей в условиях домашней мастерской возможно при соблюдении следующего порядка действия. Получения качественного результата возможно при наличии определённых навыков проведения сварочных работ. Порядок действий заключается в следующем:

  • подготовительный этап (выбор сварочного аппарата, необходимых электродов, подготовка рабочего места);
  • аккуратная разделка дефектного места, на котором будет производиться сварка;
  • установка требуемого режима сварочного аппарата;
  • соблюдение техники безопасности в процессе проведения работ.

Каждый из этих этапов требует тщательного подхода, и соблюдения существующих правил. Всё в этой операции можно сделать своими руками. В различной литературе и на специализированных площадках Интернет предлагается большое количество схем и вариантов самостоятельной сборки сварочных аппаратов. Даже электроды можно приобрести готовые, а можно изготовить своими руками. Например, предлагается вариант изготовления электродов, в котором за основу (стержень) изготавливают из медной проволоки и наносят на его поверхность соответствующую обмазку.
