Аргонодуговая TIG сварка – универсальная технология сваривания металлических изделий при помощи вольфрамовых электродов. Она позволяет создавать сплошные швы на тонких деталях из неферромагнитных материалов и их сплавов. Сварка TIG активно используется в отраслях тяжелой промышленности, в автосервисах и небольших мастерских.

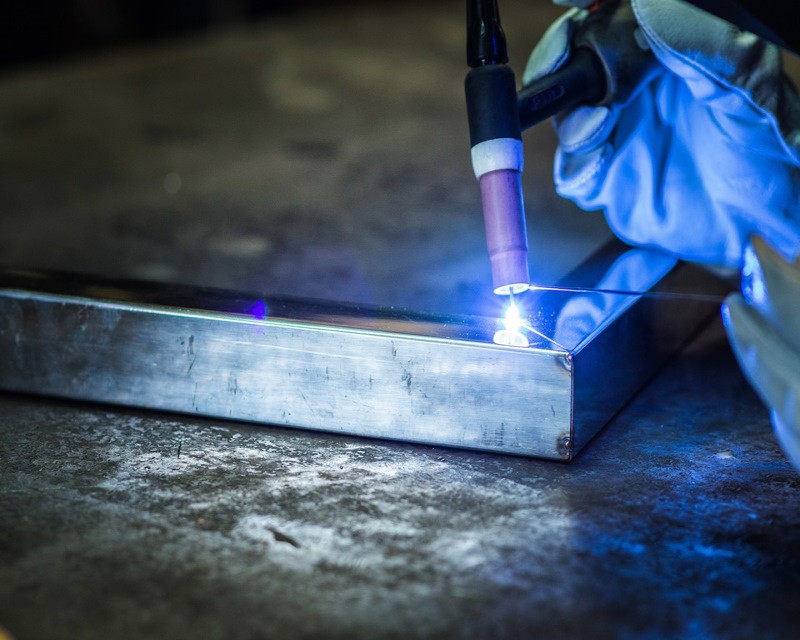

Сварка TIG

История появления

В конце XIX столетия американский ученый Чарльз Коффин впервые использовал инертные газы для сваривания изделий из металла. Его исследования были основаны на опытах русских физиков Василия Петрова и Николая Славянова, открывших дуговой метод сварки деталей. Новая технология не позволяла сваривать заготовки из алюминия и магния, что обусловлено изменением степени окисления материалов при взаимодействии с воздухом.

В 30-х гг. XX в. технология TIG сварки была усовершенствована американскими учеными Расселом Мередитом и Нортропом Эйкрафтом. В 1941 г. инертные газы стали активно применяться для сваривания магния на постоянном токе. Спустя несколько лет специалисты компании Northrop Corporation начали использовать технологию ТИГ для соединения алюминиевых, магниевых и никелевых деталей. Это способствовало развитию авиационной промышленности и ракетостроения.

Сущность процесса сварки TIG

В переводе с английского языка аббревиатура TIG означает “вольфрам + инертный газ” (Tungsten + Inert Gas). Принцип работы ТИГ сварки заключается горении электрической дуги в аргоне. Этот инертный газ тяжелее воздуха. Он защищает свариваемые материалов от воздействия кислорода. Аргон предотвращает окисление металлов. В результате образуется аккуратный и прочный сварной шов.

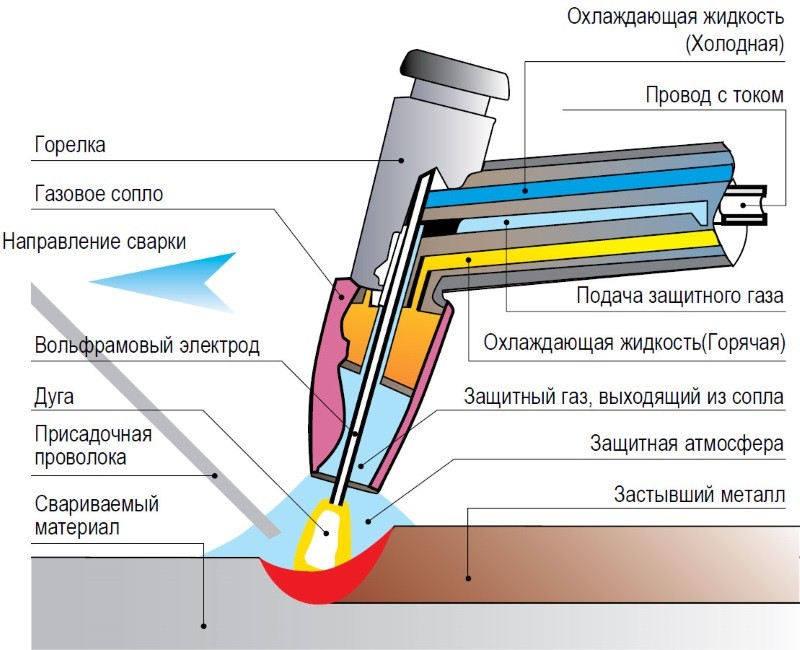

Схема сварки TIG

Электроды для аргонодуговой сварки изготавливаются из вольфрама. Температура плавления этого химического элемента составляет 4000 °С. Он может работать со всеми разновидностями стали. Чтобы сварить прочный шов, нужно периодически производить заточку вольфрамового электрода. Эта процедура позволит увеличить срок эксплуатации электрического проводника и снижает риск сокращения его ресурсных показателей. Выделяют следующие значение углов заточки электродов:

  1. 10–20 °С: при малой силе электротока.
  2. 20-30 °C: при средних значениях тока.
  3. 60-120 °C: при повышенной силе электротока.

Если угол заточки меньше 20 °С, то физические свойства вольфрамового электрода изменятся. При высоких температурах (свыше 90 °C) устойчивость электрической дуги во время горения снижается. Заточку необходимо производить вдоль поверхности электрического проводника, чтобы не деформировать его. Точение осуществляется при помощи болгарок, кругов из мелкозернистых абразивных материалов и наждачной бумаги. Для обеспечения высокой точности заточки рекомендуется закрепить электрод на стержне шуруповерта или дрели.

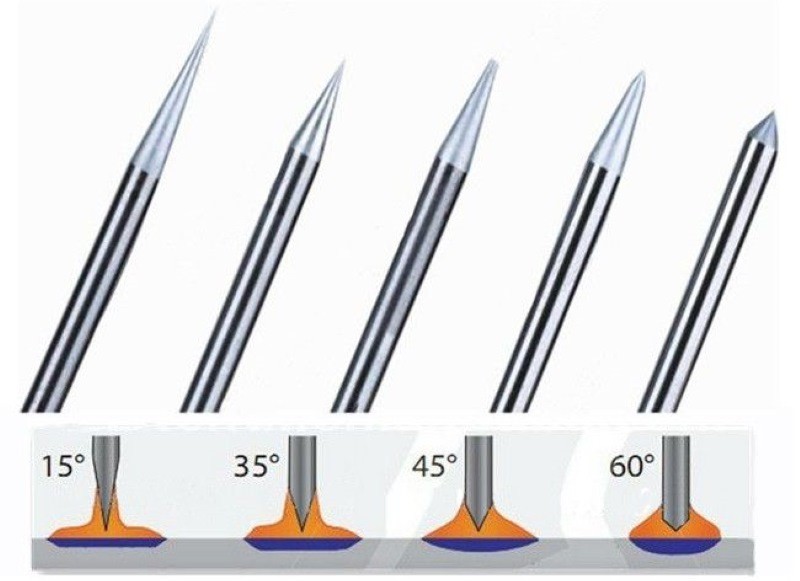

Заточка электродов

Заточенный электрический проводник закрепляется на конической трубке, расположенной на сопле горелки. Часть электрода накрывается футляром, предотвращающим короткое замыкание. Для TIG сварки необходимо использовать горелки РГА-150 или РГА-440. Их основные параметры указаны в ГОСТ 5.917-71.

Горелка с электрическим проводником помещается в сварочную ванну с инертным газом. В результате электрод изолируется от кислорода. Запуск аргона контролируется при помощи функциональных кнопок на горелке. Во время настройки горелки рекомендуется увеличить вылет электрода. В этом случае электрическая дуга сможет сваривать труднодоступные элементы металлических заготовок.

В процессе аргонодуговой сварки плавящимся электродом происходит разжигание электрической дуги. Во время ее горения расплавляются кромки свариваемых деталей. В сварочных ваннах без газа электронная дуга не сможет стабильно гореть. В результате увеличится пористость шва, снижающая его прочность.

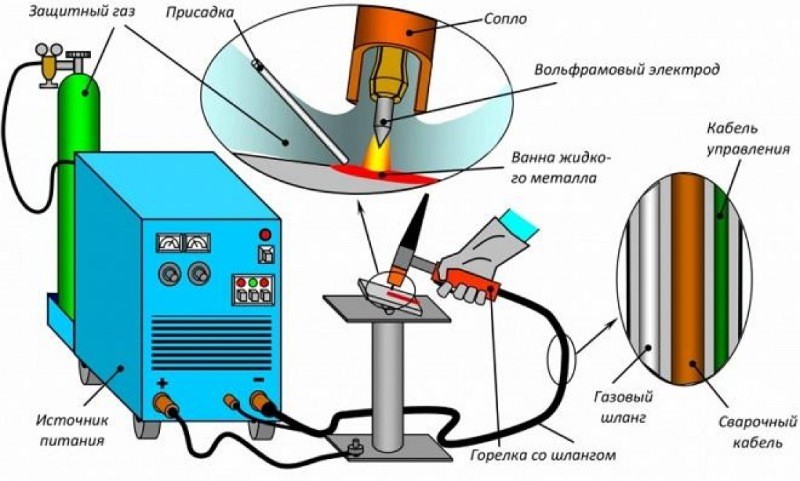

Схема работы сварочного аппатрата TIG

При ТИГ сварке не рекомендуется применять неплавящиеся электроды. В этом случае электрическая дуга не загорится при взаимодействии вольфрамового проводника с металлической поверхностью. При розжиге дуги неплавящимися электродами образуется слабая искра, что обусловлено высокой степенью ионизации инертного газа.

Если в процессе TIG сварки между свариваемыми металлами образуется зазор, то нужно использовать присадочную проволоку. Это приспособление позволит создать прочный шов, не подвергающийся разрывам или изломам. Диаметр проволоки зависит от ширины свариваемых заготовок и формы шва.

Для создания прочных соединений металлов при помощи технологии TIG используются следующие приборы:

  1. Источник электрического тока – блок питания.
  2. Осциллятор – устройства для вырабатывания высокочастотного тока, разжигающего электрическую дугу.
  3. Инвертор – прибор, преобразующий постоянный ток в переменный.
  4. Баллоны с инертным газом.
  5. Редуктор – устройство для преобразования передаваемых мощностей в полезную работу.
  6. Газовая горелка.
  7. Соединительные коннекторы и крепежные механизмы.

При помощи этого оборудования можно сваривать изделия из нержавейки, латуни, меди и бронзы.

Чтобы правильно выбрать приборы для TIG сварки, нужно учитывать следующие факторы:

  • напряжение блока питания;
  • наличие опции смены полярности;
  • возможность сваривания толстых деталей в течение длительного периода времени;
  • наличие жидкостной системы охлаждения, предназначенной для понижения температуры горелки;
  • возможность регулировки работы инвертора при помощи дисплея;
  • способность работать на производственных линиях.

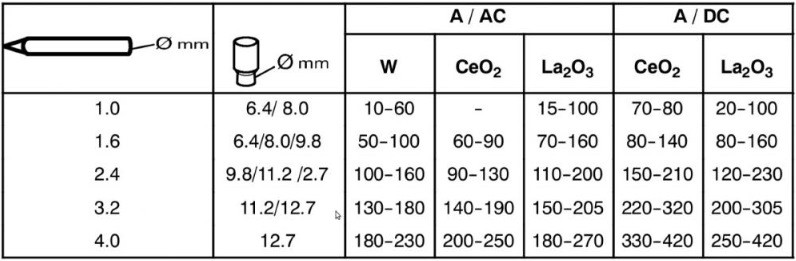

Режим сварки нержавеющий стали

Основным аппаратом для аргонодуговой сварки является сварочный инвертор. Он способен конвертировать постоянный ток в переменный, изменяя значение его частоты. Сварочный инвертор обладает следующими достоинствами:

  1. Высокая эффективность и прочность конструкции, что позволяет создавать швы высокого качества за короткий промежуток времени.
  2. Автономность работы. Во время эксплуатации сварщик может менять местоположение инвертора.
  3. Компактность. Прибор имеет небольшой размер и весит не более 3 кг.
  4. Высокий КПД, что позволяет создавать большое количество швов при минимальных ресурсных затратах.
  5. Низкий расход электроэнергии, что позволяет сэкономить множество финансовых средства.
  6. Низкая сложность управления. Сварщик может регулировать плавную подачу тока в ручном режиме.

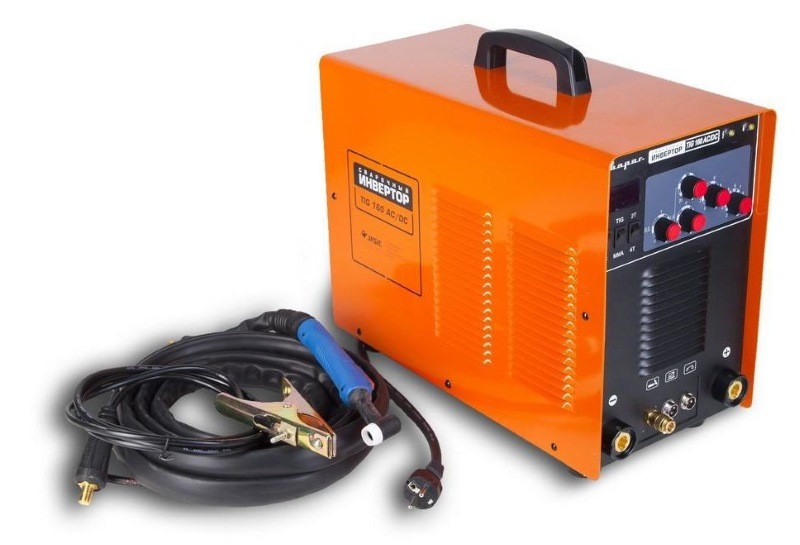

Инвертор для TIG сварки

Сварочный инвертор можно сконструировать в домашних условиях при помощи графических схем. Для этого нужно приобрести комплект шлангов, осциллятор и устройство для задержки подачи электротока. Самостоятельная сборка сварочного инвертора позволит сохранить большое количество денежных средств. Для осуществления монтажных работ человек должен знать основы механики и иметь опыт работы с платами и небольшими деталями.

Применение

ТИГ сварка активно используется в промышленности из-за высокой температуры горения электрической дуги. Эта технология позволяет сваривать детали из углеродистой и нержавеющей стали, чугуна, алюминия и иных тугоплавких металлов. Технология TIG нашла применение в следующих сферах:

  • машиностроение;
  • пищевая промышленность;
  • строительство зданий и объектов инфраструктуры;
  • сооружение нефтяных вышек и буровых конструкций;
  • прокладка трубопроводов;
  • космонавтика и ракетостроение;
  • строительство самолетов, поездов и кораблей.

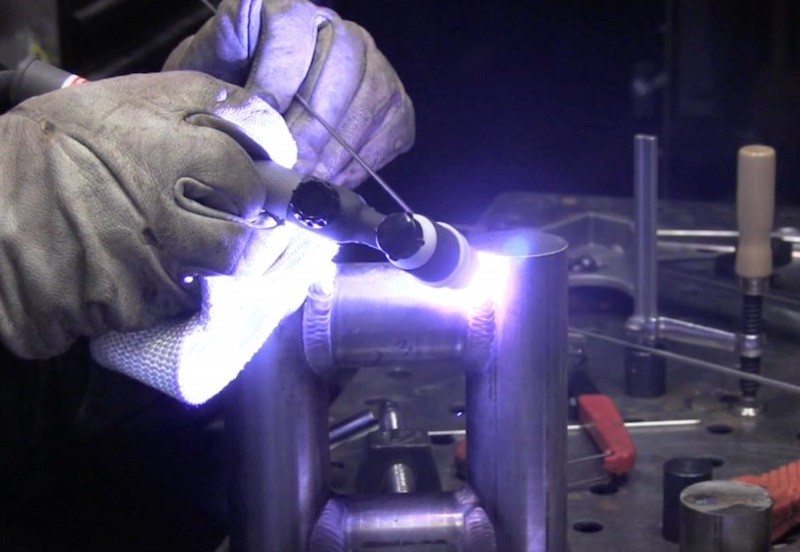

Применеие TIG сварки

ТИГ сварка используется в бытовых условиях. С помощью этой технологии можно устранить трещины в радиаторе автомобиля, изготовить кухонную посуду или металлические сушители для полотенец.

Преимущества и недостатки

Выделяют следующие преимущества аргонодуговой сварки:

  1. При сваривании металла его поверхность не деформируется, что обусловлено узкой зоной прогрева.
  2. Сварочный шов не требует очистки.
  3. Экологичность: ТИГ сварка не оказывает негативное влияние на окружающую среду.
  4. Универсальность: этот метод сваривания металлов можно применять при обработке деталей разной толщины и формы.
  5. Низкая сложность технологического процесса. Сваривание изделий при помощи технологии TIG могут производить сварщики, не имеющие высокой квалификации.
  6. Аргон не позволяет свариваемым деталям взаимодействовать с кислородом, что позволяет увеличить прочность сварочного шва.

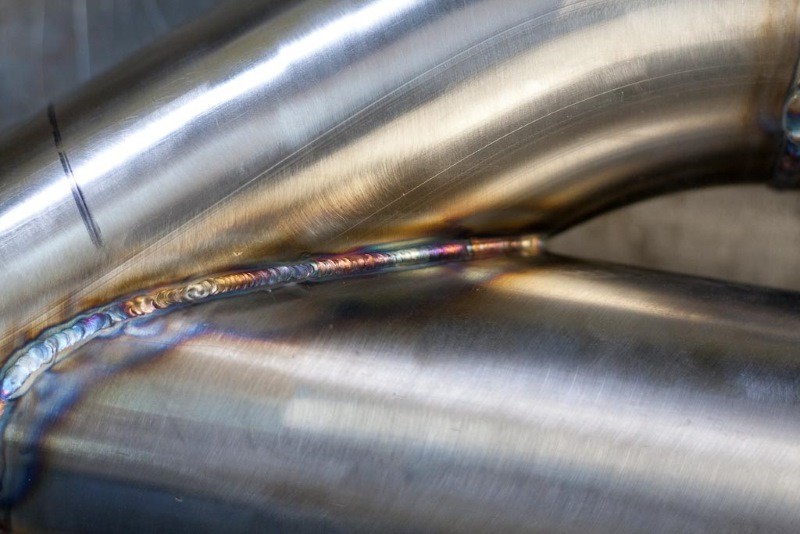

Шов при TIG сварке

ТИГ сварка имеет следующие недостатки:

  1. Высокая стоимость используемого оборудования.
  2. Низкая эффективность при сваривании изделий на открытом воздухе. Для защиты металлов от кислорода необходимо увеличивать подачу инертного газа, что приводит к перерасходу ресурсов.
  3. Для обработки труднодоступных участков необходимо дополнительно обрезать электрод или увеличивать его вылет.
  4. При использовании функции TIG Lift во время эксплуатации сварочных инверторов на поверхности заготовок могут возникнуть следы.

Основные недостатки ТИГ сварки зависят от профессиональных навыков сварщика и опыта работы.

Сварочный источник питания

Для подачи электричества в процессе TIG сварки используются следующие виды источников питания:

  1. Блок питания для MMA сварки. Он имеет внешнюю вольтамперную характеристику, позволяющую осуществлять розжиг электрической дуги.
  2. Блок питания AC/DC. Он оснащен функциональными кнопками, позволяющими регулировать форму шва. С помощью этого устройства можно производить сварку как при переменном, так и при постоянном токе.
  3. Установки PROTIG и MECHTIG. Они созданы на базе инверторного источника питания DC. Управление процессом сварки осуществляется при помощи компьютерного устройства.

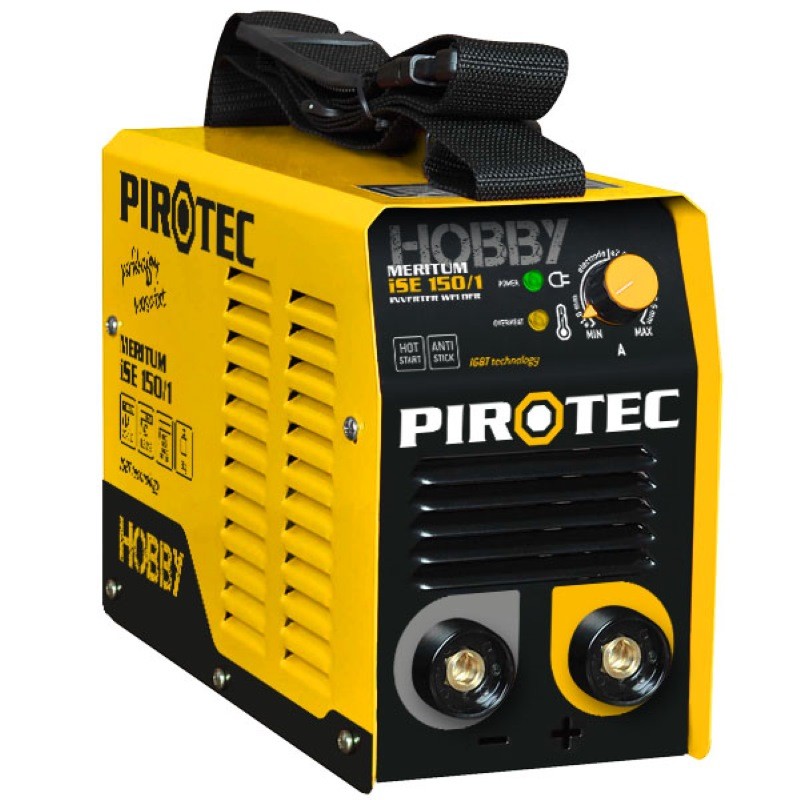

Источник питания типа MMA

Выбирать блок питания необходимо в соответствии со схемами сварочного инвертора. В противном случае приборы не смогут подключиться к единой электросети. Важно, чтобы сварочные инверторы для TIG сварки были оборудованы влагоотделителями. Они не позволяют влаге проникнуть аргоновую среду. При попадании жидкости на свариваемую поверхность на шве появиться множество трещин.

Используемые сварочные материалы

Для TIG сварки требуются следующие материалы:

  • защитные газы;
  • электрические проводники (электроды);
  • присадочные прутки и проволоки.

Сварочные материалы обеспечивают стабильное горение электрической дуги и получение сварных беспористых швов с высокой устойчивостью к механическим воздействиям.

Защитные газы

Защитные газы для TIG сварки оказывают влияние на перенос металлов, форму и физические характеристики шва. Они позволяют увеличить скорость и эффективность сварки. Чаще всего в качестве защитного газа используется аргон. Он имеет невысокую теплопроводность и низкий потенциал ионизации. При сварке деталей в аргоновой среде шов получается глубоким и узким.

Также в качестве защитного газа для ТИГ сварки может использоваться гелий. Он легко проводит тепло и обладает высоким потенциалом ионизации. При сваривании изделий в гелиевой среде увеличивается ширина шва. Данный инертный газ обеспечивает стабильное смачивание свариваемых заготовок по краям.

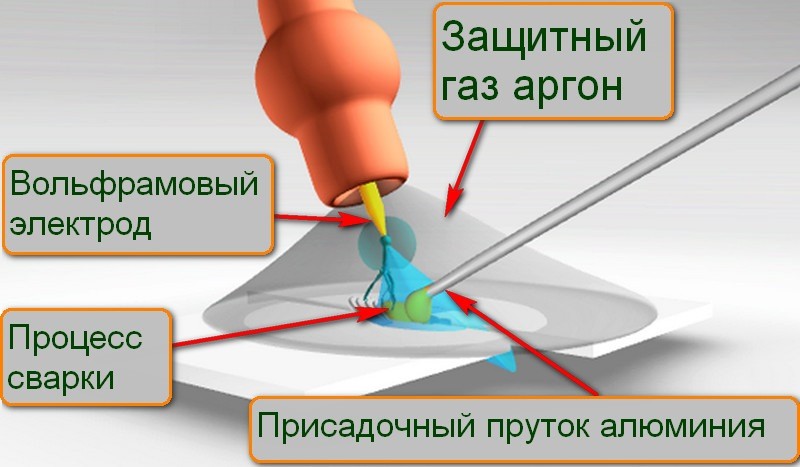

Защитный газ при сварке TIG

Электроды

Электроды для аргонодуговой сварки состоят из прочного вольфрама, являющегося одним из самых тугоплавких химических элементов. Они улучшают качество шва слабо нагреваются при горении электрической дуги. В следующей таблице представлен расход вольфрамовых электродов при аргонодуговой сварке деталей из различных материалов:

Расход электродов
Свариваемый материалТолщина поверхности, ммДиаметр электрических проводников, ммРасход на 100 м шва, г
При ручном свариванииПри автоматическом сваривании
Нержавеющие стали с высокой теплостойкостью11,58,33,9
2223,410,9
3383,339
44132,2125
55165156
Сплавы магния и алюминия2223,410,9
4383,339
54132,2156
75165156

Вольфрамовые электроды для аргонной сварки не требуют применения присадок и различных проволок. Для улучшения технических характеристик электрических проводников необходимо проводить их предварительную заточку. Эта процедура обеспечит стабильное горение дуги во время сваривания заготовок.

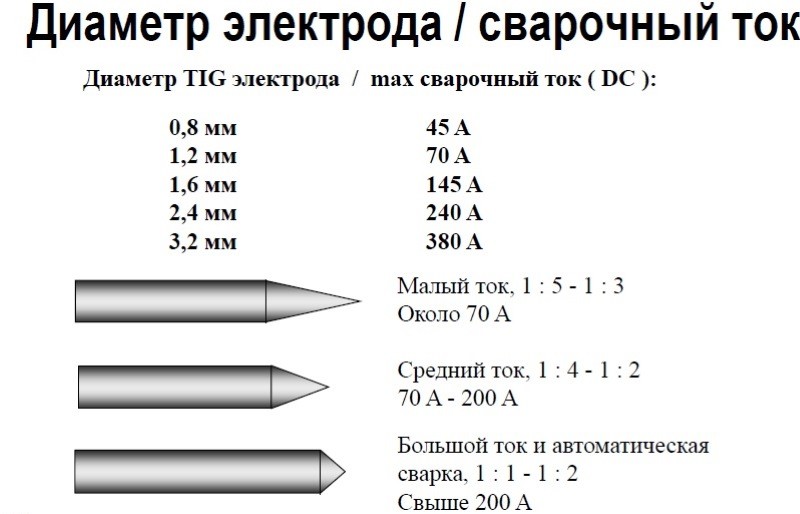

Диаметр электрода и сварочный ток

Влияние полярности тока на процесс сварки TIG

Сваривание металлов при помощи технологии TIG может осуществляется различными способами. Режиме аргонодуговой сварки зависят от полярности. Этот параметр определяет характер взаимодействия инертного газа и электрода. Выделяют 2 разновидности полярности:

  1. Прямая: повышенный ввод тепловой энергии в свариваемое изделие. Отличается узкой зоной расплавления.
  2. Обратная: повышенный ввод тепла в электрод. Зона расплавления отличается небольшой глубиной.

Обратная и прямая полярности отличаются несимметричностью выделения тепла. Этот параметр характеризуется напряжением в отдельных областях дуги и видом тока.

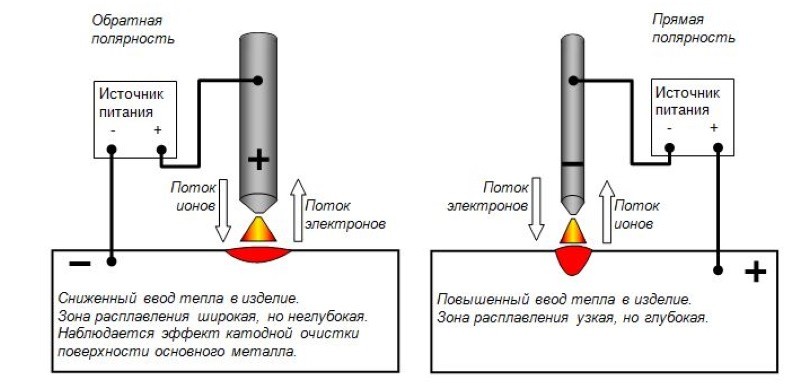

Прямая и обратная полярность тока при сварке

Постоянный ток

Во время сваривания деталей при постоянном токе применяется прямая полярность. Сварка в этом режиме имеет следующие преимущества:

  1. Низкий расход электрической энергии.
  2. Позволяет обрабатывать узкие участки деталей.
  3. Увеличение скорости и эффективности сваривания.

Сварка при постоянном токе отличается высокой сложностью технологического процесса, поэтому она используется редко.

Переменный ток

Во время сваривания заготовок при переменном токе используется обратная полярность. В этом режиме смена полюсов осуществляется в автоматическом режиме. Переменный ток обеспечивает стабильность горения электрической дуги. Он позволяет очистить поверхность металлов от оксидной пленки, что улучшает качество шва. Сварка при переменном токе отличается низкой сложность технологического процесса и часто используется на крупных производствах.

Техника сваривания

Сварка TIG производится по следующему алгоритму:

  1. Сборка сварочного аппарата: соединение инвертора с осциллятором, накрутка редуктора, подготовка баллона с аргоном, подключение горелки.
  2. Очистка свариваемой поверхности.
  3. Подача инертного газа.
  4. Включение горелки и розжиг электрической дуги.
  5. Регулировка движения дуги, подача проволоки.
  6. Формирование шва.

Во время сваривания горелку необходимо держать в левой руке. Угол между электродом и проволокой должен составлять 90°. Электрический проводник нужно расположить на расстоянии 0,2 см от свариваемой поверхности. Важно правильно настроить подачу аргона, газ должен подаваться перед включением источника питания.

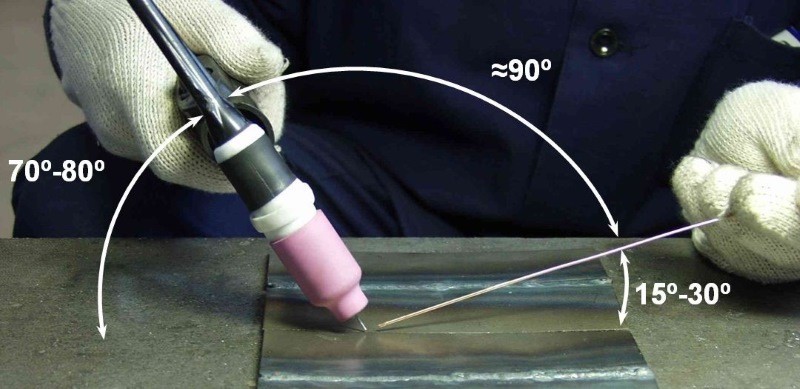

Техника сваривания

Основные параметры режима ручной сварки TIG

Режим ручной аргонодуговой сварки имеет следующие параметры:

  • сварочный ток: характеризуется полярностью и силой;
  • диаметр электрода;
  • скорость сваривания;
  • сила тока;
  • расход защитного газа.

Существуют также дополнительные параметры ручного режима сварки TIG. К ним относятся положение шва, покрытие электрода и толщина свариваемых деталей.

Особенности сварки алюминия и алюминиевых сплавов

Сварку алюминия необходимо производить при переменном токе, что позволит очистить поверхность металла от оксидной пленки. Перед свариванием необходимо обезжирить заготовки с помощью растворителя. Во время обработки алюминия присадочная проволока должна перемещаться вдоль шва. Ее нужно расположить перед электрическим проводником. Наивысшее качество шва при сваривании алюминия обеспечивается при сварке деталей в горизонтальном положении.

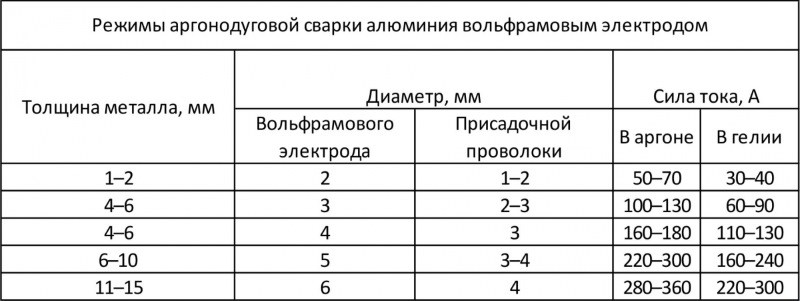

Режимы аргонодуговой сварки алюминия вольфрамовым электродом

Основные международные обозначения, относящиеся к сварке TIG

Сокращение TIG официально используется для обозначения процесс аргонодуговой сварки на территории Европе. Здесь также используются следующие аббревиатуры:

  1. TIG-DC – ТИГ на постоянном токе.
  2. TIG-AC – ТИГ на переменном токе.
  3. TIG-HF – ТИГ с механизмом бесконтактного розжига дуги.
  4. TIG-LIFT ARC – ТИГ с контактным розжигом дуги.

В Германии для обозначения TIG сварки используется аббревиатура WIG (Wolfram-Inertgasschweiben).

Ошибки при TIG сварке

Основной ошибкой при ТИГ сварке является быстрое сгорание электрода, обусловленное некорректной полярностью и малым расходом аргона. В этом случае на шве могут появиться частицы вольфрама. Нестабильность горения дуги обуславливается загрязненностью электрода и присутствием конденсата на металлической поверхности. При быстром отключении инертного газа изменяется цвет шва и появляется желтый дым.

Правила безопасности

При сваривании деталей с помощью технологии TIG нужно соблюдать технику безопасности:

  1. Голова должны быть защищена маской со смотровым стеклом.
  2. На руки надевается войлочные или спилковые перчатки.
  3. Тело должно быть защищено костюмом с высокой теплостойкостью.
  4. Баллон с аргоном нужно размещать на расстоянии 5 м от источника питания, чтобы предотвратить возгорание.
  5. Проверять работу основных приборов перед их эксплуатацией.

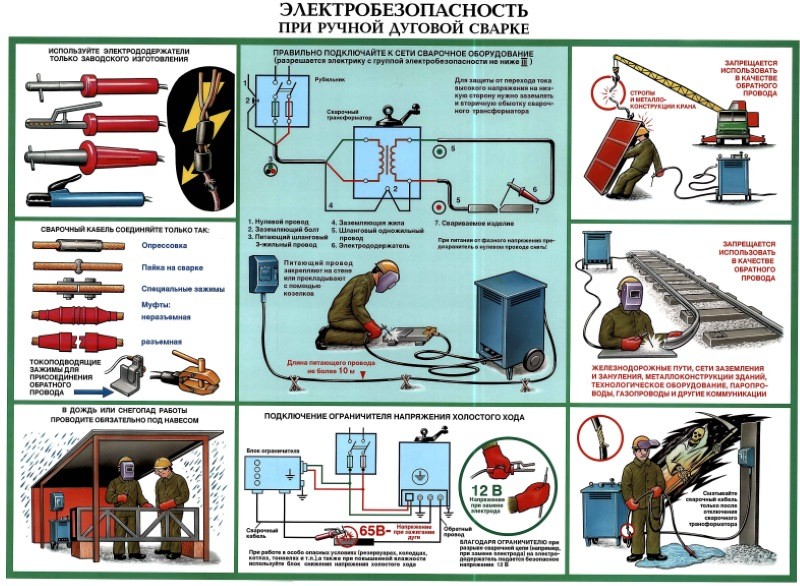

Техника безопасности при сварке

В ГОСТ 12.4.250 указаны параметры спецодежды для сварщиков и основные правила безопасности при сваривании
