Сталь СТ3пс конструкционная углеродистая

Изготавливается он при пропуске материала через мартеновские печи.

Механические и физические характеристики

Подвид данного сплава маркируемого как сталь Ст3пс, характеристики которого сходятся с сырьем с индексом С245 производственными особенностями и практически идентичным составом, принадлежит категории материалов для возведения несущих и не несущих сооружений в среде с положительной температурой. То есть, сварные сооружения, эксплуатируемые в условиях диапазона температур от -20 °C до +425 °C, с условием что толщина материала будет варьироваться в пределах от 10 до 25 мм.

К примеру, электросварочные трубы, имеющие рабочую температуру в пределах 300 °C, трубопроводные и котловые элементы, предназначенные для работы в пределах температуры 200 °C. Также для стали Ст3пс характерно удлиняться во время деформации в холодном состоянии, при этом, не получая разрушений и не теряя прочность.

Характеристики Ст3пс5 соответствуют нормам материалов, тонкие листы из которых поддаются штамповке и сгибанию без повреждений, но в то же время толстый слой этого материала можно безопасно деформировать только в случае изгиба по большому радиусу или при использовании предоперационного нагрева. Показатель устойчивости к коррозии на среднем уровне, достаточный для хранения заготовок между операциями или для эксплуатации в сухом помещении, без нужды в нанесении на сталь дополнительной защиты.

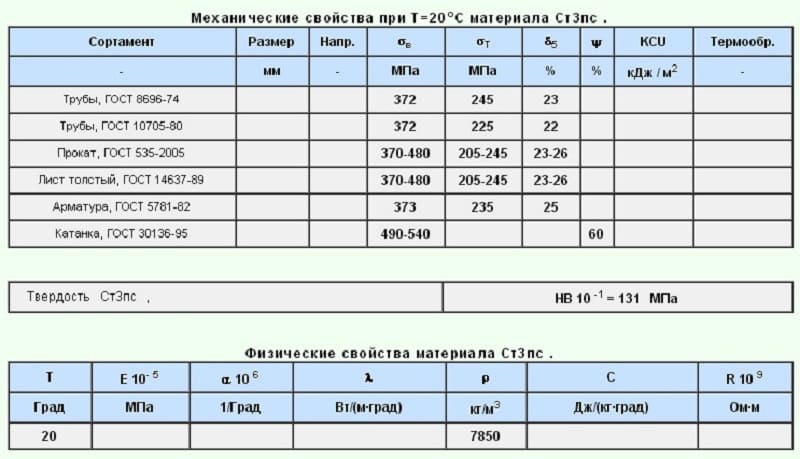

Механические требования к изделиям изготовленным из Ст3пс находящимся в помещении при температуре +20 °С:

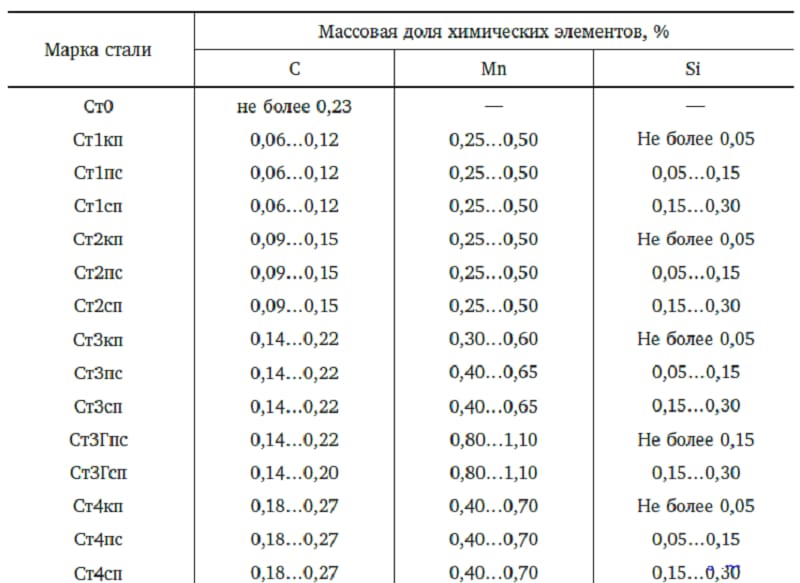

Химический состав

Расшифровка обозначения стали Ст3пс, звучит как материал с процентным содержанием углерода, не превышающим значение в 0,3%, но, несмотря на это, Ст3пс относится к разделу полуспокойных сталей. Название соответствует ГОСТу 380-2005, основной свод правил которого:

• СТ – буквы, с которых начинается название.
• Маркировочный номер обозначается цифрами в начале.
• Если содержание элементов марганца превышает 0,8% от общей массы – в названии должна присутствовать буква Г.
• Раскисление сплава обозначается сокращениями – пс, сп, кп.

И если руководствоваться этими параметрами, получится что Ст3пс – это полуспокойная сталь с химическим раскислением происходящим в реакции с титановым или алюминиевым сплавом, ферросилициалюминием и ферросилицититаном. Это довольно распространенный тип стали отличающийся усредненными особенностями характеристик и небольшой ценой, стоящей между спокойным и кипящим сплавом.

Так называемыми обычными характеристиками, сплав наделяют вкрапления небольших частиц иных, необязательных элементов.

Но помимо них в состав входят также:

Аналоги марки

Согласно системе производства, марка стали Ст3пс имеет родственные связи с другими подобными сплавами, как отечественного, так и зарубежного производства. Среди них можно отметить С245 изготовленный по ГОСТу 27772, ВСт3пс6 – ГОСТом для которого является 23570-79 и иностранный E-235-B (более известный как Fe 360-B). Все они объединены характеристикой универсального проката сталей предназначенных для возведения строительных сооружений со сварным и не сварным типом соединения.

Конечно, полными аналогами друг друга сплавы разных маркировок назвать нельзя. К примеру, та же отечественная С245 хоть и имеет схожие со сталью 3пс характеристики по прочности, выдерживаемой температуре и давлению, условиям сварки и возведения конструкций - наделена отличиями в составе. А именно – количество железа и марганца совпадают, но иные компоненты, такие как кремень или углерод, имеют меньший или больший процент содержания от общей массы. С другими аналогами ситуация примерно такая же.

Применение материала

Основные характеристики одного из самых популярных материалов, такие как сохранение прочности материала несмотря на высокую нагрузку и широкий диапазон выдерживаемых температур, позволяют применение стали 3пс в несущих конструкциях. Плюсом также является отсутствие надобности в подогреве металла перед его сваркой и термической обработке по окончанию сварочных работ.

Благодаря этому Ст3пс используется при производстве:

• Листового проката толщиной материала в пределах 10 мм, служащего для сооружения несущих конструкций, соединенных сварочным способом и используемых при изменяющемся воздействии веса на элементах от 11 до 25 мм в толщину.
• При изготовлении арматуры с гладким профилем, применяемой в железобетонной промышленности.
• Изготовление профильных деталей для сельскохозяйственного машиностроения.

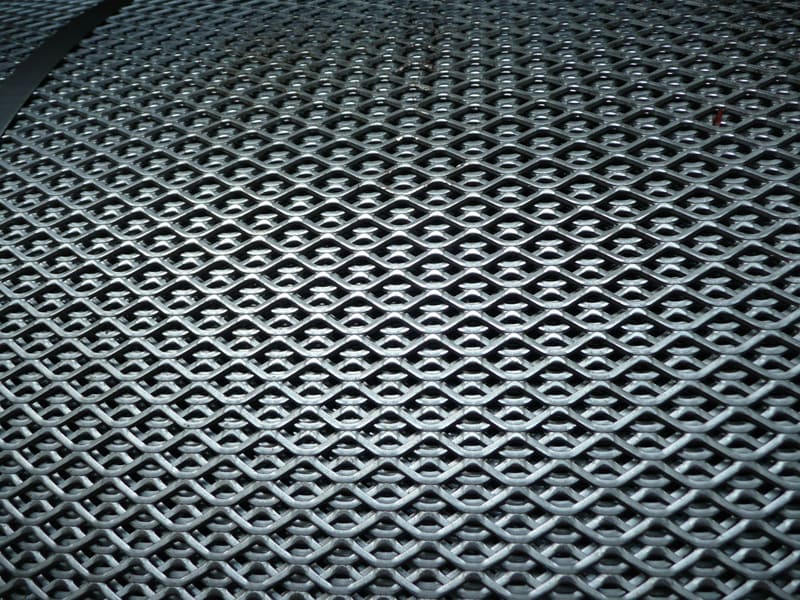

• Изготовление просечено-вытяжных листов.
• Изготовление деталей трубопровода.
• Изготовление соединительных профилей трубопроводных конструкций, рассчитанных на работу в условиях перепада температуры от -20 до +200°.
• Изготовление электросварочных труб.
• Изготовление основного слоя обшивки для изделий, нуждающихся в устойчивости к износу коррозией.

Регламентирующие документы

Документ, регламентирующий точность состава при производстве стали Ст3пс – ГОСТ 380-2005, изданный еще в 1960 году. Его правила действуют как раз к сфере строительных сталей к которым и относится Ст3пс. Следование требованиям ГОСТа подтверждает соответствие химического состава и качества изделий (штампованные детали, трубы, проволока и т. п.).

Скачать ГОСТ 380-2005 "Сталь углеродистая обыкновенного качества"

Далее прилагается список главных условий производства:

• Изготавливается материал исключительно в мартеновских или бессемеровских печах.
• Видимые в обжатой заготовке невооруженным глазом – шероховатости, распады слоев и раковина посадки должны быть удалены.
• По просьбе заказчика сплав может поставляться в заранее обработанном термальным воздействием виде.
• Состав стали ни при каких обстоятельствах не изменяется без желания заказчика, и должен соответствовать вышеизложенному набору процентного содержания химических элементов.

Также подразумевается сохранение стандарта по толщине стали и ее рекомендуемых физических (прочность, сила воздействия коррозии, растяжение, текучесть, сопротивление и т. п.) и технических характеристик.
