Нагревание металла до определённой температуры приводит к изменениям в его физическом состоянии. Вначале наблюдается пластическая деформация. Дальнейший нагрев приводит к ослаблению и разрушению кристаллической решётки. На конечном этапе в структуре наблюдается два процесса: возврат и рекристаллизация.

Рекристаллизация

Второй процесс для каждого из материалов происходит при строго индивидуальных условиях. Рекристаллизация металлов происходит при определённой температуре и приводит к изменению физических и механических свойств.

Описание процесса

Рекристаллизация характеризуется следующими показателями:

  • скоростью протекания рекристаллизации;
  • температурой начала кристаллизации;
  • последовательностью рекристаллизационных преобразований.

При постепенном повышении температуры наступает момент,когда начинается разрушение прочных кристаллических связей. Температура, при которой он начинается, называется температурный порог рекристаллизации. Этот показатель во многом зависит от чистоты материала, то есть количества имеющихся добавок и примесей. Например, для алюминия этот порог равен 100 °С, для железа обладающего нормальной технической чистотой он равен 450 °С. Для меди она составляет 270 °С. В теории металловедения получена однозначная зависимость, которая связывает абсолютную температуру порога рекристаллизации и температуру плавления. Эта температура справедлива для всех металлов и сплавов.Теория описания этого показателя полностью подтверждается на практике.

Было установлено, что температура начала кристаллизации связана с температурой плавления через определённый коэффициент. Он имеет свою величину для различных материалов. В частности принято считать, что этот коэффициент равен:

  • для металлов с небольшим количеством примесей и добавок он равен 0,4;
  • металлы с высокой чистотой обладают коэффициентом 0,1-0,2;
  • для так называемых твёрдых растворов он находится в интервале от 0,5 до 0,8.

Более точные значения для каждого материала можно найти в справочной литературе по металловедению.

В зависимости от химических и физических свойств и условий протекания процесса зависит скорость рекристаллизации.Она изменяется при изменении состава металла, давления или механического воздействия на образец. Скорость влияет на рекристаллизационные процессы, конечный результат преобразований.Очень важным является возможность регулирования скорости этого превращения. Например, при производстве так называемой трансформаторной стали необходимо обеспечивать условия формирования крупных кристаллов, которые будут ориентированы в одном направлении. Эта задача решается с помощью соответствующих добавок. Такими добавками служат сера и марганец. Эти добавки создают соответствующий катализ для получения материала с необходимыми физическими и механическими характеристиками.

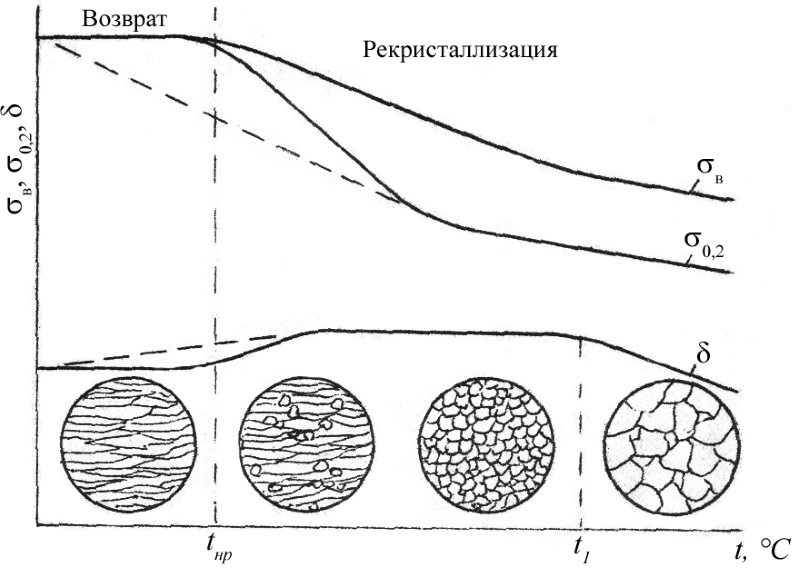

График рекристаллизации
В результате применения катализаторов, создания определённых условий (температуры, давления) начинается собирательный процесс зёрен необходимого размера и формы с их строгой ориентацией, что позволяет придать металлу требуемые свойства.

Стадии рекристаллизации

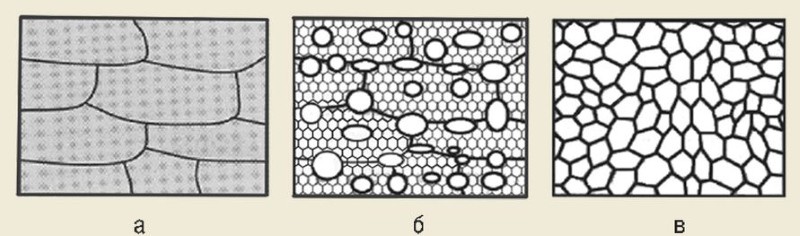

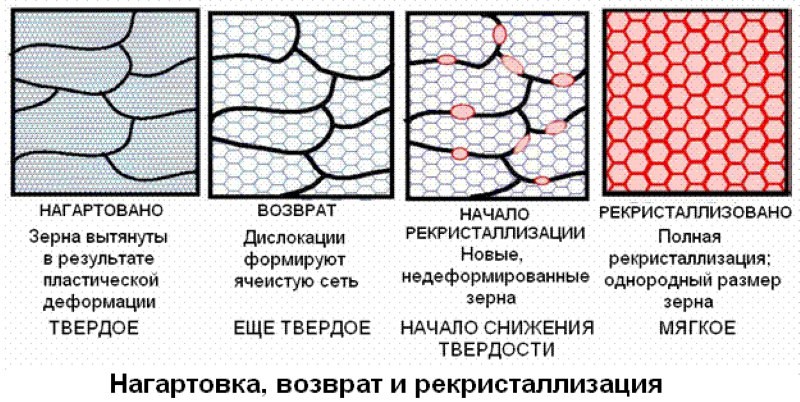

Для лучшего понимания протекания рекристаллизации его разбивают на несколько стадий. Первая стадия (рекристаллизация первичная) сводится к образованию так называемых центров рекристаллизации. На этой стадии рекристаллизации происходит формирование новых зёрен. Основной особенностью этих зёрен является их неповреждённая решётка. Около старых зёрен формируются новые с искажённой решёткой. При повышении температуры происходит их постепенное численное увеличение. Итогом таких преобразований становится формирование всё большего числа новых зёрен,которые становятся доминантными. Старых зёрен не остаётся вовсе.Основной движущей силой этой стадии является энергия, которая собрана в деформированном (наклёпанном) металле. Наблюдается стремление системы прийти к состоянию устойчивого равновесия с доминированием неискажённой кристаллической решёткой.
Возврат и рекристаллизация
Первичная рекристаллизация называется динамической.Это связано с тем, что она происходит непосредственно при горячей пластической деформации нагретого металла. Происходит многократное чередование циклов первичной (динамической) рекристаллизации с циклами спонтанного повышения плотности дислокации новых образований (зарождение новых зёрен). Скорость протекания этой стадии зависит от температуры деформации. Если температура достигла величины, которая значительно превышает температурный порог рекристаллизации, процесс в первичной стадии может завершиться в течение нескольких секунд.

На второй стадии происходит рост количества новых зёрен. Происходит ещё один процесс так называемая собирательная рекристаллизация. Процесс протекает благодаря внутренней энергии самих зёрен. Зёрна различной величины аккумулируется энергия, которая изменяется по величине. Мелкие зёрна обладают большей поверхностью раздела. Поэтому на этой поверхности скапливается большая энергия. Увеличение размера зерна приводит к уменьшению площади таких поверхностей, следовательно, к меньшей поверхностной энергии. Вторичная рекристаллизация может стимулироваться при добавлении различных химических соединений. Например, для ускорения этого процесса применяют дисперсионный сульфид марганца.

Стадии рекристаллизации

При превышении температуры кристаллизации происходит уменьшение размера зёрен. Это вызвано быстрым ростом числа так называемых центров вторичной кристаллизации.При повышенных температурах возникает серьёзная конкуренция между вторичной и собирательной кристаллизацией. Это приводит к укрупнению зёрен и росту времени выдержки. В этот момент наблюдается эффект предварительной деформации до 10% от исходного состояния. При таком показателе деформация считается критической. Она считается крайне негативной перед процессом последующего обжига. Этот процесс необходим для получения стали с заданными свойствами. Он проводится при различных температурах в зависимости от состава обрабатываемого материала. Например, для проведения обжига:

  • малоуглеродистых сталей температура должна достигать величины 700 °С;
  • алюминиевых сплавов начинается в интервале от 350 до 450 °С;
  • латуни, бронзы от 560 до 700 °С, эта величина зависит от содержания различных компонентов;
  • сплавов на основе титана начиная с 550 °С до 750 °С.

Отдельно выделяют метадинамическую рекристаллизацию. Она протекает после последовательной горячей пластической деформации. Происходит рост новых зёрен, при динамическом процессе, протекающем между статической рекристаллизацией и динамической. Образуются готовые центры новых кристаллов, которые успеваю полностью сформироваться на этапе постепенного охлаждения металла.

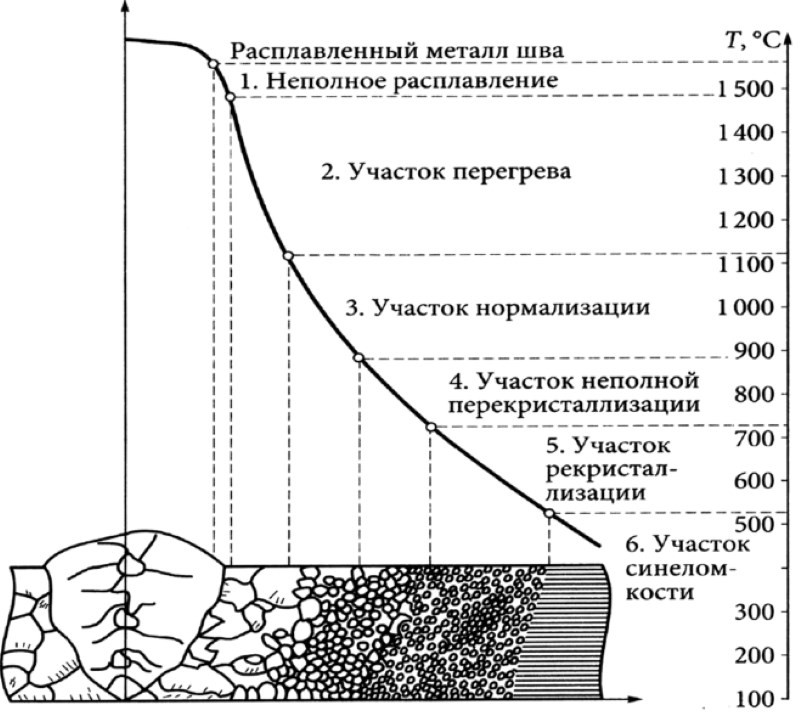

Рекристаллизация шва

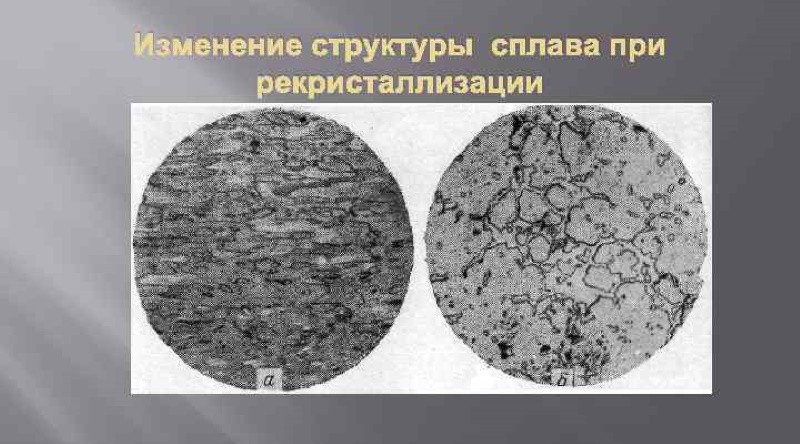

Эти процессы являются очень важными для формирования целостной микроструктуры готовых изделий из металлов или сплавов. Отслеживание этапов рекристаллизации (первичной, собирательной и вторичной) необходимо для получения металлов и сплавов с заданными свойствами. Это приводит к следующим эффектам:

  • повышение прочности «чистых» металлов, однофазных сплавов;
  • получения высокого качества готовой поверхности заготовки, с соблюдением повышенной точности её геометрических размеров;
  • создание металлов или сплавов, обладающих специальными физическими и механическими свойствами;
  • получение заготовок с заранее заданным сечением;
  • устранение в заготовках дефектов литья.

Материалы, внутри которых были образованы мелкие зёрна, обладают повышенной прочностью и вязкостью. Для отдельных видов стали необходимо наоборот имеет крупные зёрна. Таким материалом является трансформаторная сталь или техническое железо. Наличие крупных зёрен придаёт этим металлам высокие магнитные свойства, которые необходимы для их дальнейшего применения.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



Порекомендуйте эту статью:
Оцените статью:
Очень плохоПлохоСреднеХорошоотлично (голосов: 10, в среднем: 4,80 из 5)
Загрузка...



Наверх!

Сообщить об опечатке

Текст, который будет отправлен нашим редакторам:
