Карбонитрирование стали – особый способ химико-термической обработки стальных деталей, который предусматривает улучшение свойств прочности, стойкости к усталости металла и устойчивости к коррозии. Суть такой обработки заключаться в усилении верхних слоев стали путем насыщения ее азотом и углеродом. Процесс насыщения происходит путем диффузного обмена, в процессе окунания металлов в расплав солей.

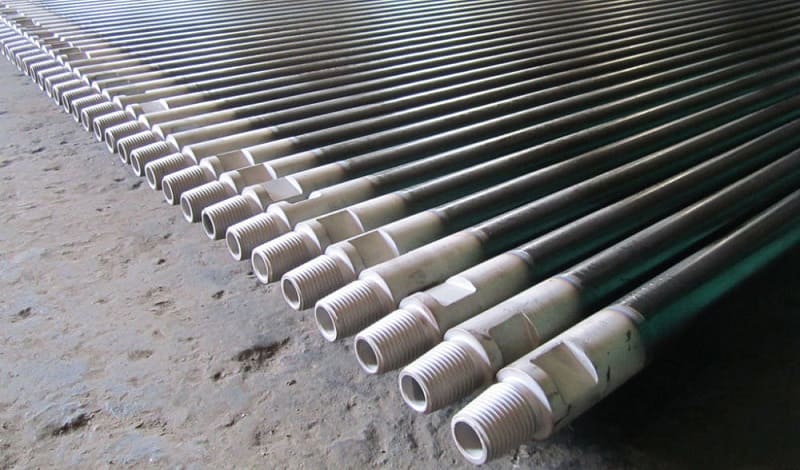

Карбонитрирование стали

Технология карбонитрации стали

Карбонитрация может проводиться деталями любых размеров, из любых сплавов стали и чугуна. Причем возможно подвергать обработке только отдельные участки детали, повышение твердости которых необходимо. Для этого процесса применяется состав солей, в основе которых лежат меламин и дицианидиамид. Соли расплавляются при температуре свыше 550 градусов. Длительность выдержки обрабатываемых деталей может значительно разниться. Для небольших предметов, в основном режущего инструмента, достаточно получаса вдержки. Большие предметы могут обрабатываться более 4 часов. Расчет времени проводится на основе размеров предмета, требуемых конечных характеристик и необходимый толщины карбонизированного слоя.

Технология не слишком сложная, главное соблюдать требуемый диапазон рабочих температур и учитывать марку стали обрабатываемых деталей.

Стоит отметить, что с помощью такой химико-термической обработки можно полностью заменить процессы закалки, хромирования, цементации и гальванизации.

Она помогает добиться повышенных характеристик прочности стали, устойчивости к коррозии и воздействию высоких нагрузок.

В конце обработки на поверхности стали образуется несколько слоев. Первый слой – карбонидный, защищающий сердцевину. С каждым новым слоем концентрация азота и углерода в составе стали уменьшается.

Традиционная технология выглядит следующим образом:

  • предмету придается конечная форма и требуемые геометрические параметры, после чего он направляется на обработку (если требуется полировка, размеры детали можно немного увеличить);
  • проводится первичная обработка, в которую входит очистка от загрязнений, окисления и обезжиривается поверхность;
  • нагрев и опускание в соленую смесь;
  • после карбонитрации сталь охлаждается (можно применять различные методы, используя воду, масло, или оставляя на воздухе);
  • конечная очистка, промывка и просушка.

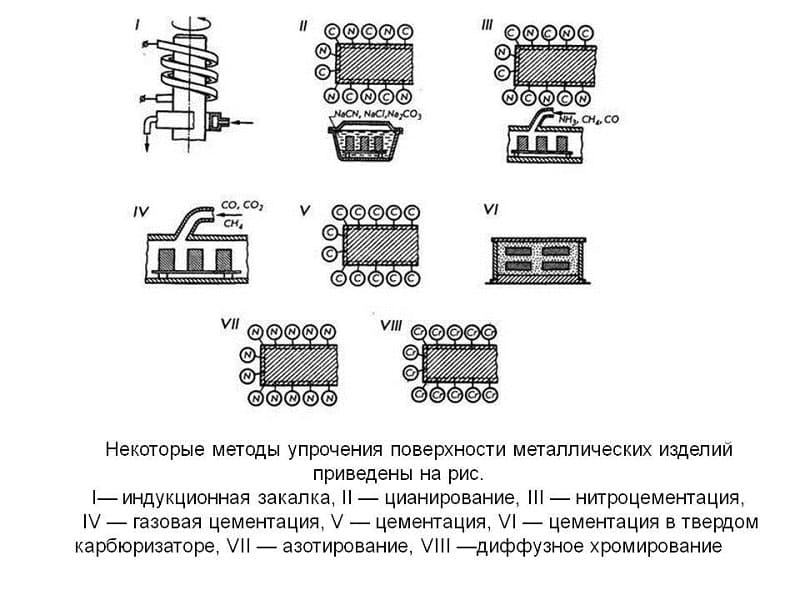

Методы обработки поверхности стали

Эта технология становиться все более популярной из-за ряда преимуществ, выделяющих ее среди аналогов. К ним можно отнести:

  1. Качество верхнего слоя. Карбонитридная структура значительно превышает характеристики нитридных, так как она более пластичная и не такая хрупкая.
  2. Экологичность. Данный процесс наиболее экологически чистый среди аналогов, так как в процессе производства практически не выделяются испарения.
  3. Равномерность. В расплавленных солях металл равномерно прогревается, из-за чего диффузные процессы более качественные.
  4. Отсутствие деформации. Температуры расплавленных солей недостаточно для того, чтобы на поверхности предмета образовалось напряжение и произошла деформация. Изначальные и конечные геометрические параметры детали не отличаются.
  5. Повышение стойкость. Обработанные предметы становятся более стойкими к нагрузкам, воздействию коррозии и становятся более долговечными. Каждый из этих параметров может превышать первоначальные более чем на 70%.
  6. Пластичность покрытия. Готовое покрытие становится менее хрупким, что особо важно в процессе эксплуатации готовых деталей, особенно режущих кромок. При этом снижается коэффициент трения, что также значительно увеличивает срок эксплуатации.
  7. С помощью карбонитрации сталь даже низких марок, пример, стали 20 марки, которые не отличаются прочностными характеристиками, можно улучшать, приближая их свойства к параметрам дорогих марок стали, которые сложнее обрабатывать. Это позволяет экономить не только на покупке сырья, но и на процессе обработки.
  8. Обработанные детали не требуют дополнительной обработки. После выполнения карбонитрации, деталь или предмет можно полноценно эксплуатировать. В некоторых случаях требуется поверхностная обработка, которая не влияет на физические свойства.

Из-за безопасности и простоты технологии, ее можно выполнять даже в домашних условиях, но проще воспользоваться услугами, которые предоставляют некоторые предприятия и небольшие мастерские. Особенно если требуется разовая обработка, так как нецелесообразно устанавливать специальную печь и искать подходящую солевую смесь.

Подобная обработка широко распространена для следующих предметов:

  • режущий инструмент, в том числе ножи, сверла для электроинструмента, фрезы для станков;
  • формы для прессов, предусматривающих воздействие высокого давления;
  • элементы пары трения и зубчатых передач, в том числе шестерни, валы и колеса;
  • детали и элементы насосных установок.

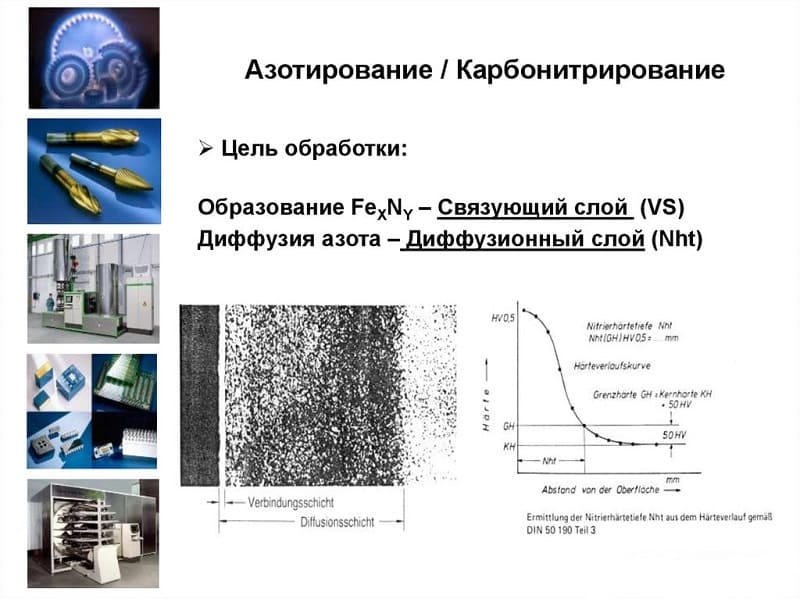

Определение и график карбонитрирования

Номенклатура обрабатываемых предметов постоянно растет, очень часто производители для надежности обрабатывают весь спектр производимых деталей, независимо от того, требуется она или нет. Это обусловлено простотой и относительной дешевизной такой процедуры.

Свойства карбонитрированного слоя

Процесс карбонитрации довольно прост, но для успешного завершения обработки стоит строго придерживаться технологии и не пренебрегать ни одним из пунктов. В конечном итоге готовый результат должен иметь следующие свойства:

  1. Толщина карбонидного слоя должна составлять более 0,01 мм и менее 0,6 мм.
  2. Твердость полученного слоя должна соответствовать показателям диапазона 400-1200 HV.
  3. Должна отсутствовать хрупкость обработанного слоя.
  4. Коэффициент трения материала снижается более чем в полтора раза.
  5. Стойкость стали к износу должна увеличиться в два и боле раз.
  6. Усталостная прочность обработанного материала повышается в полтора раза.
  7. Обработанная деталь не должна терять форму, искривляться и коробиться.
  8. Устойчивость к коррозийным процессам повышается более чем в 2 раза.

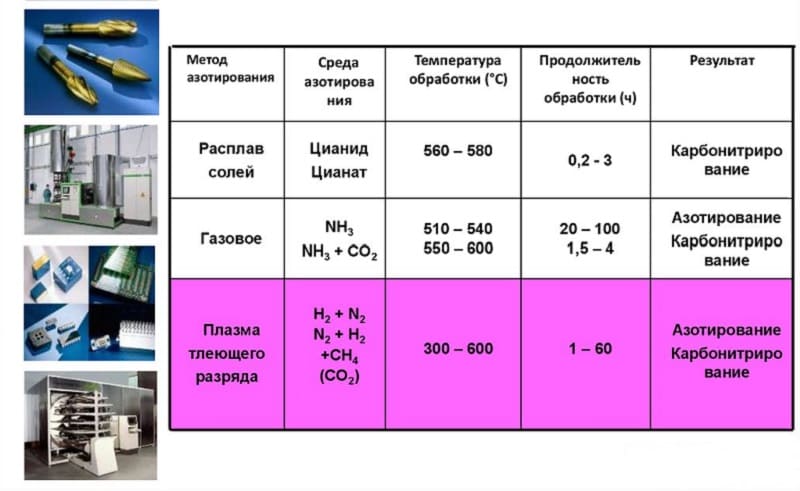

Характеристики карбонитрирования для различных методов

Если обработанный материал не соответствует хотя бы одному из вышеуказанных свойств, это может свидетельствовать о нарушении технологии выполнения и несоответствии готового результата с первоначальными требованиями.

Например, высокий коэффициент трения негативно влияет на износостойкость деталей, сохранность карбонидного слоя, сохранение геометрических параметров во время эксплуатации и срок эксплуатации.

Применяемое оборудование

Оборудование для карбонитрации представлено на рынке различными моделями, которые отличаются мощностью, степенью автоматизации и количеством выполняемых работ. Для промышленных предприятий лучше всего подходят модульные линии обработки, которые состоят из подготовительного, основного, экологического модулей. Некоторые модели дополняются модулями промывки и охлаждения.

  1. Подготовительный модуль – состоит печи, в которую загружается смесь солей и обрабатываемый материал, в зависимости от требований может компоноваться оборудованием для мойки и обезжиривания деталей. На этом этапе детали подготавливаются к обработке, очищаются и подогреваются.
  2. Основной – состоит из оборудования для карбонитрации. Может дополняться оборудованием в зависимости от типа обрабатываемых предметов. В этом модуле может быть установлена печь двух типов: печь-ванна и электронная, предусматривающие нагрев до 1000 градусов. Установка печи и другого оборудования производиться таким образом, чтобы в случае поломки их можно было оперативно заменить.
  3. Модуль охлаждения и промывки — на этом этапе обработанные детали охлаждаются в подходящей среде, и очистки от следов соли.
  4. Экологический – предусматривает избавление от отходов, фильтруя их и собирая в специальных стоках.

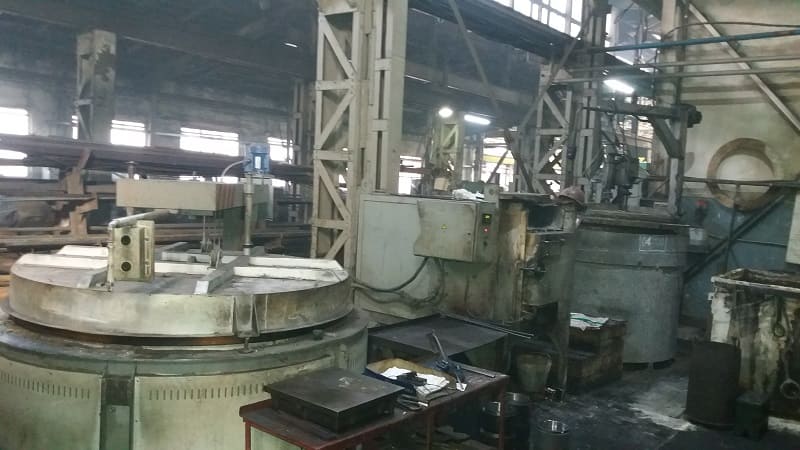

Установка для карбонитрирования

На сегодняшний день можно найти качественное оборудование как импортного, так и отечественного производства, причем большинство производителей предоставляют услуги индивидуального планирования. В процессе разработки проекта учитывается необходимая мощность, количество процессов обработки, размеры и особенности производственного цеха и другие пожелания клиента.
