Феррит – материал, представляющий собой соединение оксида железа и оксидов ферримагнетиков. Он имеет формулу MFe2O4. Это химическое соединение обладает кубической кристаллической решеткой и активно используется в радиоэлектронике, благодаря большому удельному сопротивлению и наличию магнитных свойств.

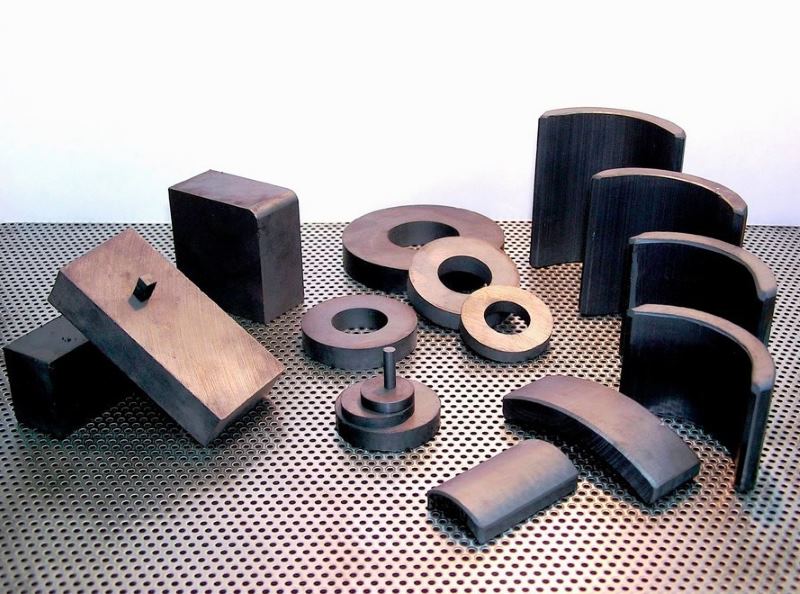

Ферриты

Основные свойства

Феррит обладает следующими физическими характеристиками:

  1. Плотность: 4000 до 5000 кг/м3 (параметр определяется маркой железного сплава).Теплоемкость вещества: до 890 Дж/кг×К.
  2. Средний модуль упругости: 5500 МПа.
  3. Предел прочности на сжатие равняется 850 МПа, на растяжение – 110 МПа.
  4. Коэффициент Пуансона: до 0,4.
  5. Модуль Юнга: до 21 000 000 кПа.

Одним из основных физических свойств феррита является высокое электрическое сопротивление и магнитная проницаемость, что обуславливает низкие энергетические потери в высокочастотных зонах. Основным фактором, влияющим на этот параметр, является большая концентрация двухвалентных ионов железа. При повышенном количестве частиц Fe2+ увеличивается проводимость железного сплава и понижается его энергия активации. Высокое содержание двухвалентных ионов железа также приводит к снижению зависимости металла от различных свойств среды и состояния намагниченности.

Выделяют следующие механические свойства феррита:

  1. Металлы склеиваются при помощи клея марки БФ-4 и нарезаются инструментами, изготовленными из алмаза.
  2. Материал поддается полировке и шлифовке.
  3. При больших механических нагрузках (соударениях, вибрациях) появляются дополнительные напряжения в сердечниках, что приводит к возникновению трещин и иных внешних дефектов.

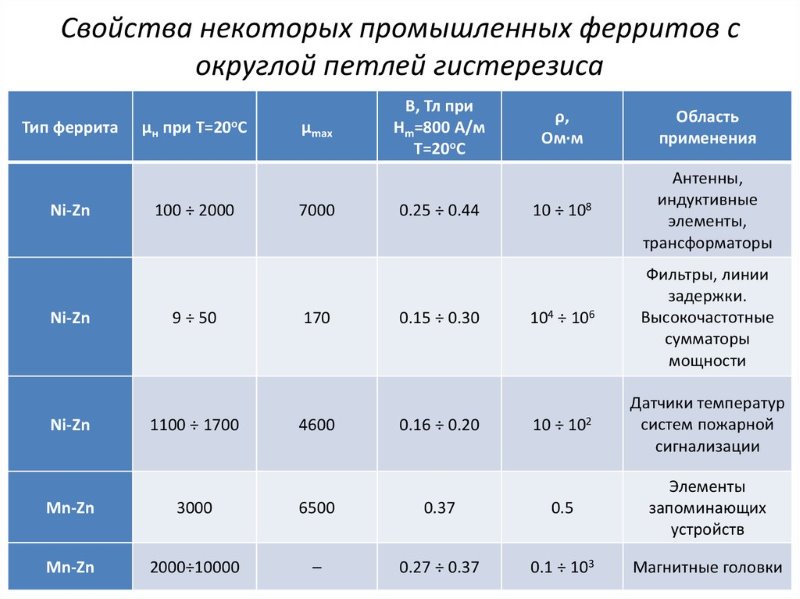

Свойства некоторых ферритов

Главными отличительными особенностями феррита являются его магнитные свойства. Они зависят от величины магнитной проницаемости железной модификации и тангенса угла потерь. На эти характеристики оказывают влияние интенсивность резонансных явлений и механические напряжения. Для сохранения магнитных свойств материала нужно ограничить величину физических нагрузок на поверхность металла.

На магнитные свойства феррита воздействуют следующие факторы:

  1. Влияния высоких или низких температур: при термообработке железного сплава также могут произойти изменения магнитной проницаемости.
  2. Увлажнение металла: на средних и высоких частотах увеличиваются магнитные потери металла, что связано с изменением электропроводности материала. По этой причине рекомендуется герметизировать металл во время работы с влажными поверхностями.
  3. Радиационное облучение: воздействие интегральных потоков нейтронов с высокой интенсивностью приводит к изменению электромагнитных характеристик железного сплава.
  4. Слияние двух магнитных полей: происходит наложение частот, что повышает вероятность возникновения явления резонанса.

Для большей части железных модификаций характерна нестабильность магнитной проницаемости при длительном хранении металла в теплых или холодных помещениях.
Ферриты являются полупроводниками и диэлектриками. Их электрические свойства зависят от процессов ионного обмена и температурного режима. При высоких температурах возрастает подвижность отрицательных зарядов химического соединения, что приводит к изменению электропроводности и удельного сопротивления феррита.Электрические свойства могут также изменяться при разных концентрациях ионов железа.

В процессе теплового движения частицы Fe2+ оказывают влияние на проводимость материала и энергию активации электропроводности. В результате снижается толщина энергетических барьеров, препятствующих перемещению отрицательных частиц из 1 иона в другой.

На многие параметры феррита влияют условия изготовления. Выделяют следующие способы производства этого материала:

  1. При помощи ферритовых порошков: железный сплав изготавливается из специальных химических соединений. Растворы железа осаждают из специальных солей. Полученное вещество смешивают с гидратами щелочей. Смесь сушится и ферритизируется. Этот метод изготовления чаще всего используется в металлургии, что связано с большим эксплуатационным сроком ферритовых порошков.
  2. Окисная технология: представляет собой смешение и помол окислов металлов. Главными преимуществами этого способа являются безотходность и экономичность. В этом случае для изготовления феррита необходимо минимальное количество сырья. Во время смешивания окисей металлов в атмосферу не выделяются вредные химические соединения. Недостатком этой технологии является трудность измельчения окислов при получении однородных смесей.
  3. Химические методы: предоставляют возможность изготавливать высокочастотные ферриты без применения этанола и иных соединений с высокой воспроизводимостью структурных параметров.
  4. Термическое разложение: требуется сернокислые соли, где содержится кристаллизационная вода. В них добавляется небольшое количество H2O. Полученная смесь разлагается на окислы (их температура составляет не менее 900°С. Преимуществом этого способа является однородность распределения всех компонентов при термообработке.
  5. Бездиффузионный(шенитный) способ: для изготовления железных модификаций необходимы ферритные порошки, состоящие из растворов шенита. Для предельной гомогенизации вещества проходят процесс кристаллизации и ферритизации. Стабильность протекания этих процессов обуславливается состоянием поверхностных частиц шенита и доли полиморфных модификаций.

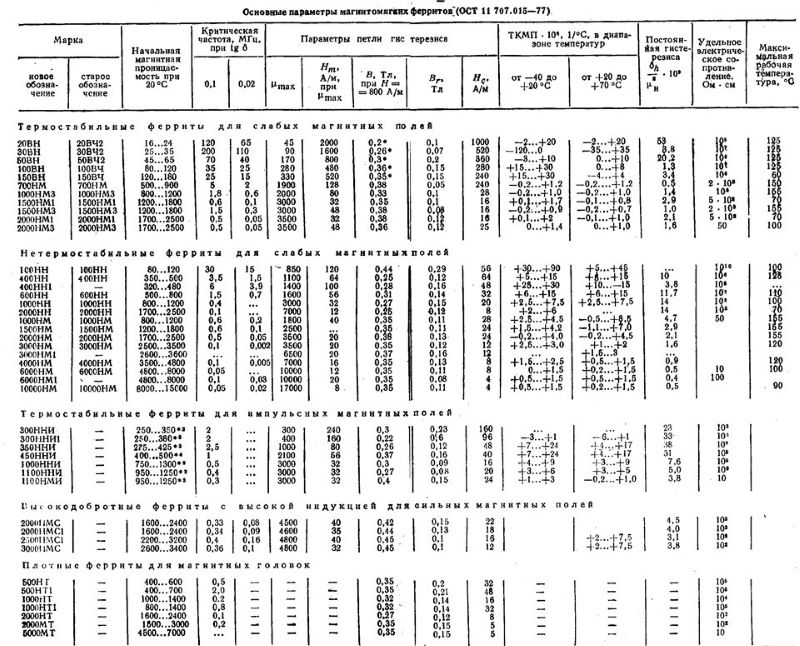

Основные параметры ферритов

Для производства качественного феррита необходимо соблюдать основные условия изготовления и использовать высокоактивные ферритовые соединения или порошки.

Химический состав

Ферриты являются смесью оксидов железа и иных легирующих металлов, включающих в себя медь, цинк, магний, ниобий, кобальт, никель, литий и марганец. Средняя молярная масса вещества зависит от процентного содержания химических элементов в растворе. Она равняется 152 – 160 г/моль. В зависимости от химического состава и структуры выделяют следующие разновидности феррита:

  1. Никель-цинковые: отличаются высоким электрическим сопротивлением и чаще всего используются при высоких диапазонах частот: 500 КГц до 200 МГц.
  2. Магний-марганцевые: характеризуются низкой магнитной проницаемостью и чаще всего применяются для работы с частотами звука.
  3. Марганцево-цинковые: имеют низкие потери на вихревых токах и располагают высокими показателями диэлектрической проницаемости.
  4. Иттриевые: обладают небольшими диэлектрическими потерями. Они устойчивы к ферромагнитному резонансу.
  5. Литиевые: располагают высокими показателями намагниченности насыщения и термической стабильности.

Химический состав феррита определяется эксплуатационными характеристиками материала и сферой его применения.

Классификация ферритов

Ферриты подразделяются на 3 основных класса:

  1. Железные сплавы с гарантированными потерями и высокой магнитной проницаемостью.
  2. Материалы с гистерезисом (зависимости намагниченности от напряжений внешнего поля) в виде прямоугольной петли.
  3. Модификации железа с уникальными свойствами.

В зависимости от основных параметров металла были созданы марки ферритов:

  • 2000 H: никель-цинковый феррит с магнитной проницаемостью 2000 Гн/м;
  • 100 ВНП: железный сплав с магнитной проницаемостью 100 Гн/м, состоящий из никеля, цинка и меди;
  • 6000 HM1: материал из магния и цинка, магнитная проницаемость составляет 6000 Гн/м;
  • 300 П: железная модификация с магнитной проницаемостью 300 Гн/м, состоящий из магния, марганца и калия.

В соответствии с марками металлов была создана классификация ферритов, демонстрирующая виды применения данной модификации железа:

  1. Общепромышленные: отличаются высокой магнитной проницаемостью и применяются при частоте до 25 МГц. При его изготовлении применяют чистый феррит, представляющий собой частицы ферритовой пыли. Используются в большинстве отраслей радиоэлектроники.
  2. Термостойкие: металлы с устойчивой магнитной проницаемостью, не изменяющейся при резком перепаде температур. Они используются при производстве антенных и сердечников.
  3. Высокопроницаемые: благодаря повышенной магнитной проницаемости, они применяются при низких частотах. Используются при изготовлении комплектующих для статических преобразователей.

Отдельные марки ферритов могут применяться для производства определенной аппаратуры. В ионных аккумуляторах может использоваться только феррит цинка, являющийся магнитомягким металлом. Для магнитных головок изготавливают железные сплавы на основе никель-цинковых материалов. При сборке датчиков и специальных детекторов используют ферриты с высокой термочувствительностью. Ферриты, способные работать при импульсном намагничивании, используются во время производства трансформаторов. Модификации железа, имеющие низкие потери при частоте, могут применяться в телевизионных приборах.
